Можно ли использовать радиочастотные нагрузки в сетях согласования радиочастотного импеданса?

В области радиочастотной (РЧ) техники согласование импедансов является важнейшей концепцией, обеспечивающей максимальную передачу мощности между источником и нагрузкой. С другой стороны, радиочастотные нагрузки представляют собой компоненты, предназначенные для поглощения радиочастотной энергии, не отражая ее обратно. Часто возникает вопрос, можно ли использовать радиочастотные нагрузки в сетях согласования радиочастотного импеданса. В этом сообщении блога мы подробно рассмотрим эту тему, опираясь на наш опыт поставщика радиочастотных нагрузок.

Понимание сетей согласования радиочастотного импеданса

Прежде чем углубляться в использование радиочастотных нагрузок в сетях согласования импеданса, важно понять, что такое сети согласования импеданса и почему они важны. В радиочастотной системе источник и нагрузка часто имеют разные значения импеданса. Когда существует несоответствие между импедансом источника и импедансом нагрузки, часть радиочастотной мощности отражается обратно к источнику. Это отражение может вызвать множество проблем, включая снижение эффективности передачи энергии, искажение сигнала и потенциальное повреждение исходного оборудования.

Сети согласования импеданса — это схемы, предназначенные для преобразования импеданса нагрузки в соответствие с импедансом источника. Эти сети обычно состоят из пассивных компонентов, таких как катушки индуктивности, конденсаторы и резисторы. Тщательно выбирая значения этих компонентов, инженеры могут создать сеть, сопротивление которой по отношению к источнику равно его характеристическому сопротивлению, тем самым максимизируя передачу мощности.

Роль радиочастотных нагрузок

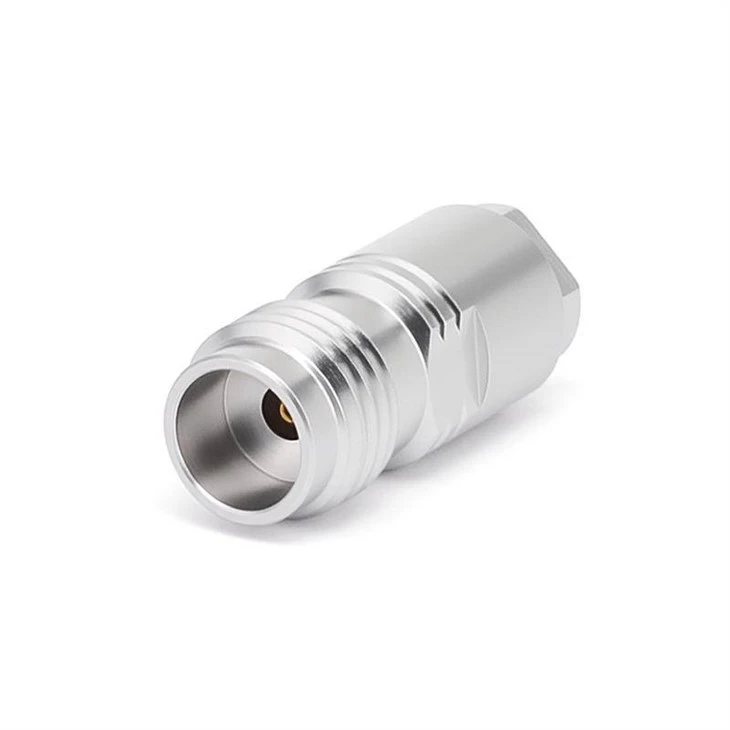

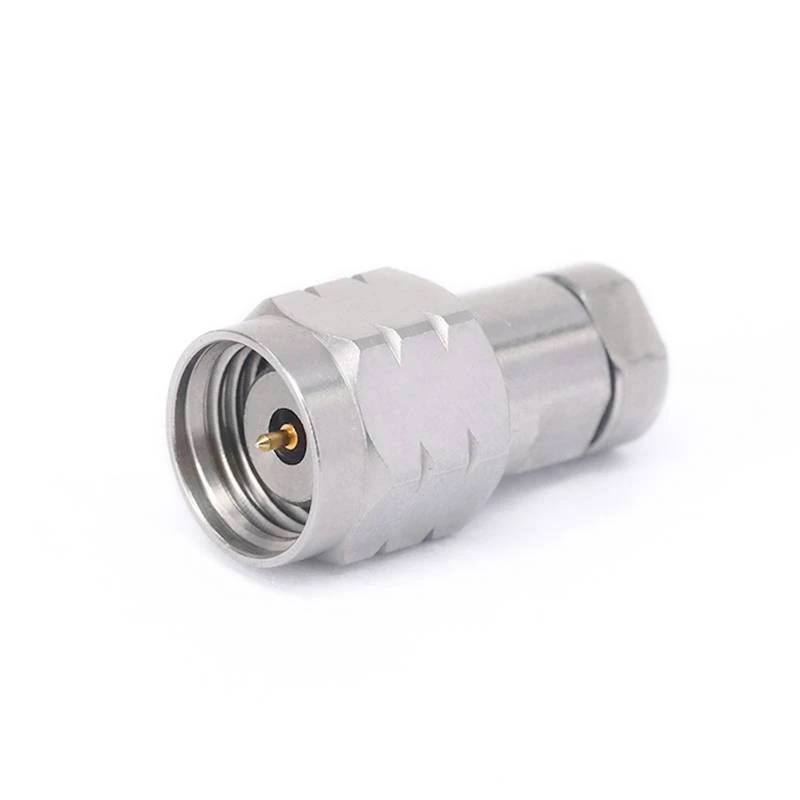

Радиочастотные нагрузки представляют собой пассивные компоненты, предназначенные для поглощения радиочастотной энергии. Они обычно используются в тестовых и измерительных приложениях, где обеспечивают согласование радиочастотных сигналов с известным импедансом. Радиочастотные нагрузки доступны в различных типах и конфигурациях, каждая из которых предназначена для удовлетворения конкретных требований. Например,G3PO РЧ нагрузкипредназначены для высокочастотных применений, в то время какРадиочастотные нагрузки 1,85 ммподходят для сверхвысокочастотных применений.ГПО РФ Нагрузкисочетают в себе высокую производительность и компактный размер, что делает их идеальными для широкого спектра применений.

Основная функция радиочастотной нагрузки — обеспечить неотражающее окончание радиочастотного сигнала. Это достигается за счет проектирования нагрузки с полным сопротивлением, равным характеристическому сопротивлению линии передачи. Когда импеданс нагрузки соответствует импедансу линии передачи, вся радиочастотная энергия поглощается нагрузкой и не отражается обратно к источнику.

Можно ли использовать радиочастотные нагрузки в сетях согласования радиочастотного импеданса?

Короткий ответ: да, радиочастотные нагрузки можно использовать в сетях согласования радиочастотного импеданса. Однако способ их использования зависит от конкретных требований приложения. В некоторых случаях ВЧ-нагрузка может использоваться как часть более сложной схемы согласования импеданса. Например, резистивную радиочастотную нагрузку можно объединить с катушками индуктивности и конденсаторами для создания согласующей сети, которая преобразует импеданс нагрузки в соответствии с импедансом источника.

В других случаях РЧ-нагрузка может использоваться в качестве оконечного устройства линии передачи, которая является частью сети согласования импедансов. Например, в тестовой установке радиочастотная нагрузка может использоваться для завершения линии передачи, подключенной к тестируемому устройству (DUT). Используя ВЧ-нагрузку с правильным импедансом, инженеры могут гарантировать, что тестируемое устройство будет работать с согласованной нагрузкой, что важно для точного тестирования.

Преимущества использования радиочастотных нагрузок в сетях согласования импеданса

Использование радиочастотных нагрузок в сетях согласования импедансов имеет ряд преимуществ. Одним из основных преимуществ является то, что радиочастотные нагрузки обеспечивают известный и стабильный импеданс. Это важно, поскольку для правильной работы сети согласования импеданса полагаются на точные значения импеданса. Используя радиочастотную нагрузку с известным импедансом, инженеры могут гарантировать, что согласующая сеть спроектирована и реализована правильно.

Еще одним преимуществом использования радиочастотных нагрузок в сетях согласования импедансов является то, что они могут помочь уменьшить отражения. Как упоминалось ранее, отражения могут вызвать множество проблем в радиочастотной системе, включая снижение эффективности передачи мощности и искажение сигнала. Используя радиочастотную нагрузку для завершения линии передачи или как часть согласующей сети, инженеры могут минимизировать отражения и улучшить общую производительность системы.

Соображения при использовании радиочастотных нагрузок в сетях согласования импеданса

Хотя использование радиочастотных нагрузок в сетях согласования импедансов имеет множество преимуществ, есть также некоторые соображения, которые инженерам следует учитывать. Одним из основных соображений является пропускная способность радиочастотной нагрузки. В некоторых приложениях радиочастотной нагрузке может потребоваться выдерживать значительную мощность. Превышение допустимой мощности нагрузки может привести к ее перегреву и потенциальному выходу из строя.

Еще одним фактором, который следует учитывать, является частотный диапазон радиочастотной нагрузки. Различные радиочастотные нагрузки предназначены для работы в разных диапазонах частот. При выборе ВЧ-нагрузки для использования в сети согласования импеданса важно выбрать нагрузку, подходящую для частотного диапазона приложения.

Заключение

В заключение, радиочастотные нагрузки могут использоваться в сетях согласования радиочастотного импеданса, и они имеют ряд преимуществ, включая обеспечение известного и стабильного импеданса и уменьшение отражений. Однако инженерам необходимо тщательно учитывать мощность и диапазон частот радиочастотной нагрузки при ее использовании в согласованной сети.

Как поставщик ВЧ-нагрузок, мы предлагаем широкий ассортимент высококачественных ВЧ-нагрузок, подходящих для использования в сетях согласования импеданса. НашG3PO РЧ нагрузки,Радиочастотные нагрузки 1,85 мм, иГПО РФ Нагрузкипредназначены для удовлетворения потребностей различных приложений, и наша команда экспертов готова предоставить техническую поддержку и помощь.

Если вы хотите узнать больше о наших радиочастотных нагрузках или обсудить, как их можно использовать в вашей сети согласования импеданса, мы рекомендуем вам связаться с нами. Наш отдел продаж готов помочь вам с вашими потребностями в закупках и помочь вам найти подходящие радиочастотные нагрузки для вашего применения.
