Как радиочастотные нагрузки сравниваются с конденсаторами в радиочастотных приложениях?

В динамической сфере радиочастотных (РЧ) приложений выбор между радиочастотными нагрузками и конденсаторами является критически важным решением, которое может существенно повлиять на производительность и эффективность электронных систем. Как надежный поставщик радиочастотных нагрузок, я воочию стал свидетелем разнообразных требований и проблем, с которыми сталкиваются инженеры и проектировщики в этой области. В этом сообщении блога я углублюсь в тонкости радиочастотных нагрузок и конденсаторов, сравнив их характеристики, применение и производительность, чтобы помочь вам принять обоснованные решения для ваших радиочастотных проектов.

Понимание ВЧ-нагрузок и конденсаторов

Прежде чем мы приступим к сравнению, давайте сначала получим четкое представление о ВЧ-нагрузках и конденсаторах.

Радиочастотные нагрузки

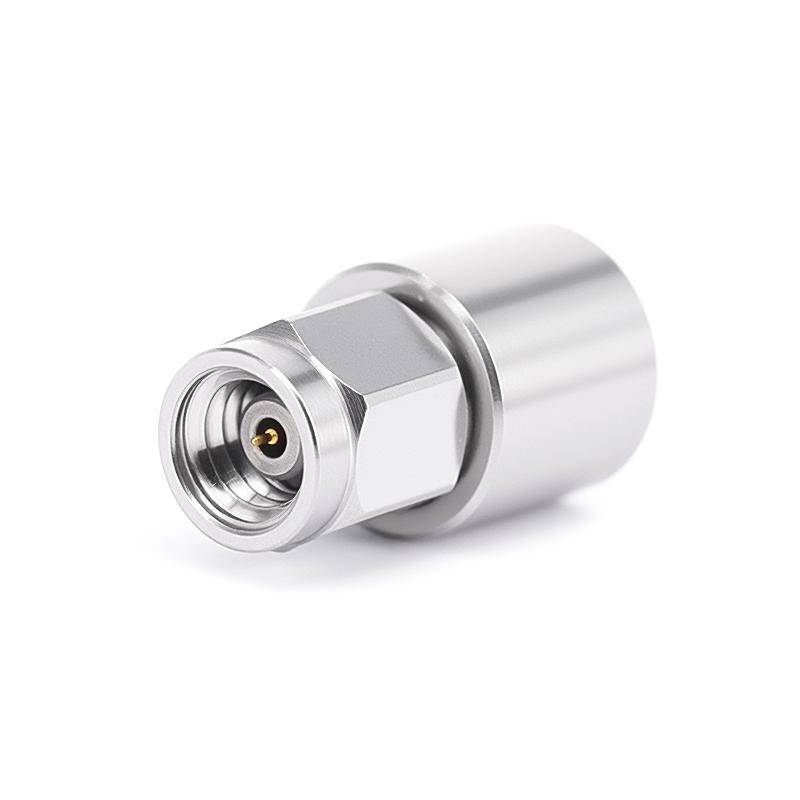

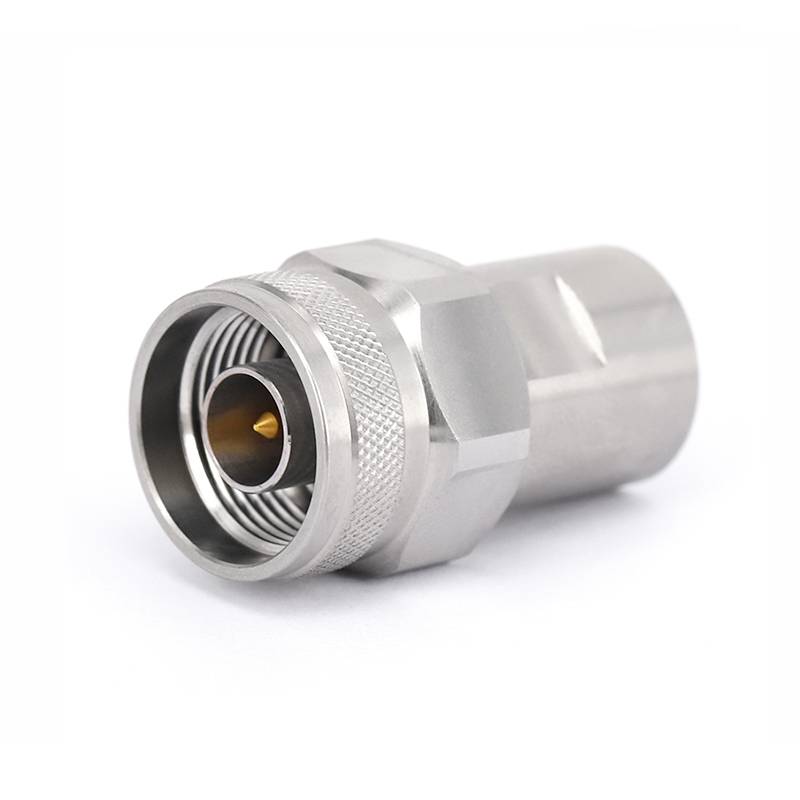

Радиочастотные нагрузки — это пассивные компоненты, предназначенные для поглощения радиочастотной энергии и обеспечения согласования радиочастотных цепей. Обычно они используются для моделирования реальных условий, тестирования радиочастотного оборудования и обеспечения надлежащего согласования импедансов. Радиочастотные нагрузки бывают различных типов, включая фиксированные нагрузки, переменные нагрузки и прецизионные нагрузки, каждая из которых адаптирована к конкретным приложениям и диапазонам частот. Например,ГПО РФ Нагрузкиобычно используются в высокочастотных приложениях, в то время какРадиочастотные нагрузки 1,0 ммподходят для сверхвысокочастотных применений.N РЧ нагрузкишироко используются в радиочастотных приложениях общего назначения благодаря своей универсальности и надежности.

Конденсаторы

Конденсаторы, с другой стороны, являются пассивными компонентами, которые сохраняют и выделяют электрическую энергию в электрическом поле. Они используются в широком спектре радиочастотных приложений, включая фильтрацию, связь, обход и настройку. Конденсаторы бывают различных типов, например, керамические, слюдяные, пленочные и электролитические, каждый из которых имеет свои уникальные характеристики и рабочие параметры. В радиочастотных приложениях часто предпочитаются керамические конденсаторы из-за их высокой плотности емкости, низкого эквивалентного последовательного сопротивления (ESR) и превосходных высокочастотных характеристик.

Сравнение ВЧ-нагрузок и конденсаторов

Теперь, когда у нас есть базовое представление о ВЧ-нагрузках и конденсаторах, давайте сравним их по нескольким ключевым аспектам.

Согласование импеданса

Одной из основных функций РЧ-нагрузок является обеспечение точного согласования импеданса с источником РЧ-сигнала или линией передачи. Это имеет решающее значение для минимизации отражения сигнала и обеспечения максимальной передачи мощности. ВЧ-нагрузки рассчитаны на определенное значение импеданса, обычно 50 или 75 Ом, которое соответствует характеристическому сопротивлению радиочастотной системы. Напротив, конденсаторы в основном не используются для согласования импедансов. Хотя они могут в некоторой степени влиять на сопротивление цепи, их основная функция — хранить и высвобождать электрическую энергию.

Мощность

Радиочастотные нагрузки предназначены для работы с высокими уровнями радиочастотной мощности без значительного ухудшения производительности. Обычно они рассчитаны на определенный уровень мощности, который может варьироваться от нескольких милливатт до нескольких киловатт, в зависимости от применения. Конденсаторы, с другой стороны, имеют ограниченную мощность. Обычно они используются в приложениях с низким энергопотреблением, таких как фильтрация и соединение, где уровни мощности относительно низкие.

Частотная характеристика

Радиочастотные нагрузки предназначены для работы в широком диапазоне частот: от нескольких килогерц до нескольких гигагерц. Они оптимизированы для обеспечения ровной частотной характеристики, что означает, что они обеспечивают постоянный импеданс и поглощение мощности во всем частотном диапазоне. Конденсаторы, с другой стороны, имеют ограниченную частотную характеристику. Их значение емкости и производительность могут значительно меняться в зависимости от частоты, особенно на высоких частотах. Это делает их менее подходящими для приложений, требующих широкого диапазона частот.

Затухание сигнала

Радиочастотные нагрузки используются для поглощения радиочастотной энергии и обеспечения ослабления сигнала. Они предназначены для рассеивания радиочастотной мощности в виде тепла, тем самым уменьшая амплитуду радиочастотного сигнала. С другой стороны, конденсаторы не обеспечивают значительного ослабления сигнала. Они в основном используются для фильтрации и связи, где цель состоит в том, чтобы пропускать определенные частоты и блокировать другие.

Приложения

Радиочастотные нагрузки обычно используются в различных радиочастотных приложениях, включая радиочастотное тестирование, калибровку и измерение. Они также используются в радиочастотных усилителях мощности, антеннах и линиях передачи для обеспечения согласования импедансов. Конденсаторы, с другой стороны, используются в широком спектре радиочастотных приложений, включая фильтрацию, связь, шунтирование и настройку. Они также используются в радиочастотных генераторах, смесителях и усилителях для управления частотой и фазой радиочастотного сигнала.

Преимущества и недостатки радиочастотных нагрузок и конденсаторов

Основываясь на приведенном выше сравнении, мы можем обобщить преимущества и недостатки ВЧ-нагрузок и конденсаторов следующим образом:

Радиочастотные нагрузки

• Преимущества:
  • Точное согласование импеданса
  • Возможность работы с высокой мощностью
  • Широкий частотный диапазон
  • Затухание сигнала
  • Подходит для радиочастотного тестирования и измерений
• Недостатки:
  • Ограничено обеспечением согласования импеданса и ослабления сигнала.
  • Более высокая стоимость по сравнению с конденсаторами.
  • Выделяет тепло, что может потребовать дополнительных мер по охлаждению.

Конденсаторы

• Преимущества:
  • Бюджетный
  • Маленький размер
  • Высокая плотность емкости
  • Подходит для фильтрации, связи, обхода и настройки.
• Недостатки:
  • Ограниченная мощность управления
  • Узкая частотная характеристика
  • Не обеспечивает существенного ослабления сигнала

Выбор подходящего компонента для вашего радиочастотного приложения

При выборе между ВЧ-нагрузками и конденсаторами для вашего ВЧ-приложения важно учитывать конкретные требования и ограничения вашего проекта. Вот некоторые факторы, которые следует учитывать:

Согласование импеданса

Если согласование импеданса имеет решающее значение для вашего приложения, ВЧ-нагрузки — очевидный выбор. Они обеспечивают точное согласование импеданса с источником радиочастотного сигнала или линией передачи, сводя к минимуму отражения сигнала и обеспечивая максимальную передачу мощности.

Мощность

Если ваше приложение требует высокой мощности, лучшим вариантом будет радиочастотная нагрузка. Они предназначены для работы с высокими уровнями радиочастотной мощности без значительного ухудшения производительности.

Частотная характеристика

Если вашему приложению требуется широкий частотный диапазон, более подходящими являются радиочастотные нагрузки. Они оптимизированы для ровной частотной характеристики, обеспечивая постоянный импеданс и поглощение мощности во всем частотном диапазоне.

Затухание сигнала

Если требуется ослабление сигнала, очевидным выбором являются радиочастотные нагрузки. Они предназначены для поглощения радиочастотной энергии и обеспечения ослабления сигнала, уменьшая амплитуду радиочастотного сигнала.

Стоимость и размер

Если стоимость и размер являются важными факторами, конденсаторы могут быть лучшим вариантом. Они, как правило, дешевле и меньше по размеру по сравнению с радиочастотными нагрузками.

Заключение

В заключение отметим, что ВЧ-нагрузки и конденсаторы являются важными компонентами ВЧ-приложений, каждый из которых имеет свои уникальные характеристики и рабочие параметры. ВЧ-нагрузки в основном используются для согласования импеданса, управления мощностью и ослабления сигнала, тогда как конденсаторы в основном используются для фильтрации, связи, обхода и настройки. При выборе между ВЧ-нагрузками и конденсаторами важно учитывать конкретные требования и ограничения вашего проекта, такие как согласование импедансов, допустимая мощность, частотная характеристика, затухание сигнала, стоимость и размер.

Являясь ведущим поставщиком радиочастотных нагрузок, мы предлагаем широкий ассортимент высококачественных радиочастотных нагрузок для удовлетворения разнообразных потребностей наших клиентов. Наши радиочастотные нагрузки спроектированы и изготовлены в соответствии с самыми высокими стандартами, что обеспечивает надежную работу и длительный срок службы. Если у вас есть какие-либо вопросы или вам нужна помощь в выборе подходящей радиочастотной нагрузки для вашего применения, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам с требованиями к радиочастотной нагрузке и помочь вам достичь оптимальной производительности в ваших радиочастотных проектах.

Ссылки

• Позар, Д.М. (2011). Микроволновая техника (4-е изд.). Уайли.
• Коллин, Р.Э. (2001). Основы микроволновой техники (2-е изд.). МакГроу-Хилл.
• Хейт, У.Х., и Кеммерли, Дж.Э. (2001). Анализ инженерных цепей (6-е изд.). МакГроу-Хилл.
