Как фазовый шум влияет на работу радиочастотных систем?

Фазовый шум является критическим параметром при оценке производительности радиочастотных систем. Как ведущий поставщик ВЧ-усилителей, мы своими глазами стали свидетелями того, как фазовый шум может существенно повлиять на общую функциональность и эффективность этих систем. В этом блоге мы углубимся в концепцию фазового шума, его источники и, самое главное, то, как он влияет на производительность радиочастотных систем.

Понимание фазового шума

Фазовый шум определяется как кратковременные колебания фазы сигнала. В идеальном радиочастотном сигнале фаза будет оставаться постоянной во времени. Однако в реальных сценариях различные факторы приводят к случайным изменениям фазы сигнала. Эти флуктуации обычно представляются в частотной области как боковые полосы вокруг несущей частоты.

Математически фазовый шум часто выражается через спектральную плотность мощности (PSD) фазовых флуктуаций, обычно в дБн/Гц (децибелы относительно несущей на герц). Более низкое значение фазового шума указывает на более стабильный сигнал, а более высокое значение означает большую фазовую нестабильность.

Источники фазового шума

В радиочастотных системах существует несколько источников фазового шума. Одним из основных источников является генератор. Генераторы являются фундаментальными компонентами радиочастотных систем, используемых для генерации несущей частоты. Однако они склонны к фазовому шуму из-за теплового шума в активных и пассивных компонентах, а также механических вибраций и изменений температуры.

Другим источником фазового шума являются активные компоненты радиочастотной цепи, например усилители. Усилители могут вносить фазовый шум из-за нелинейного поведения своих транзисторов. Когда усилитель работает в нелинейной области, он может генерировать продукты интермодуляции, которые вносят вклад в фазовый шум.

Внешние факторы также могут способствовать возникновению фазового шума. Например, электромагнитные помехи (EMI) от близлежащих электронных устройств или шум источника питания могут взаимодействовать с радиочастотным сигналом и вызывать колебания фазы.

Влияние на качество сигнала

Одним из наиболее важных способов воздействия фазового шума на радиочастотные системы является ухудшение качества сигнала. В системах связи фазовый шум может вызывать помехи в соседних каналах. Когда боковые полосы фазового шума сигнала выходят в полосу частот соседнего канала, они могут создавать помехи для сигналов в этом канале, что приводит к уменьшению отношения сигнал/шум (SNR) и увеличению частоты ошибок по битам (BER).

В радиолокационных системах фазовый шум может снизить разрешение по дальности. Радарные системы полагаются на точное измерение разности фаз между передаваемым и полученным сигналами для определения расстояния до цели. Фазовый шум может вносить ошибки в эти фазовые измерения, что приводит к менее точному определению дальности до цели.

Влияние на спектральную чистоту

Фазовый шум также оказывает прямое влияние на спектральную чистоту радиочастотного сигнала. Сигнал с высоким фазовым шумом имеет широкие боковые полосы, а это означает, что мощность сигнала распространяется в более широком диапазоне частот. Это может быть проблемой в приложениях, где требуется узкополосный сигнал, например, в системах мультиплексирования с частотным разделением каналов (FDM).

В системах FDM несколько сигналов передаются одновременно в разных диапазонах частот. Если фазовый шум сигнала слишком высок, его боковые полосы могут перекрываться с полосами частот других сигналов, вызывая помехи и снижая общую пропускную способность системы.

Влияние на чувствительность приёмника

Чувствительность приемника является важнейшим параметром в радиочастотных системах, поскольку она определяет минимальную мощность сигнала, которую может обнаружить приемник. Фазовый шум может ухудшить чувствительность приемника за счет увеличения минимального уровня шума.

Когда боковые полосы фазового шума гетеродина в приемнике смешиваются с входящим сигналом, они могут генерировать дополнительные компоненты шума. Эти шумовые компоненты добавляются к тепловому шуму, уже присутствующему в приемнике, увеличивая общий уровень шума и снижая способность приемника обнаруживать слабые сигналы.

Наши радиочастотные усилители и фазовый шум

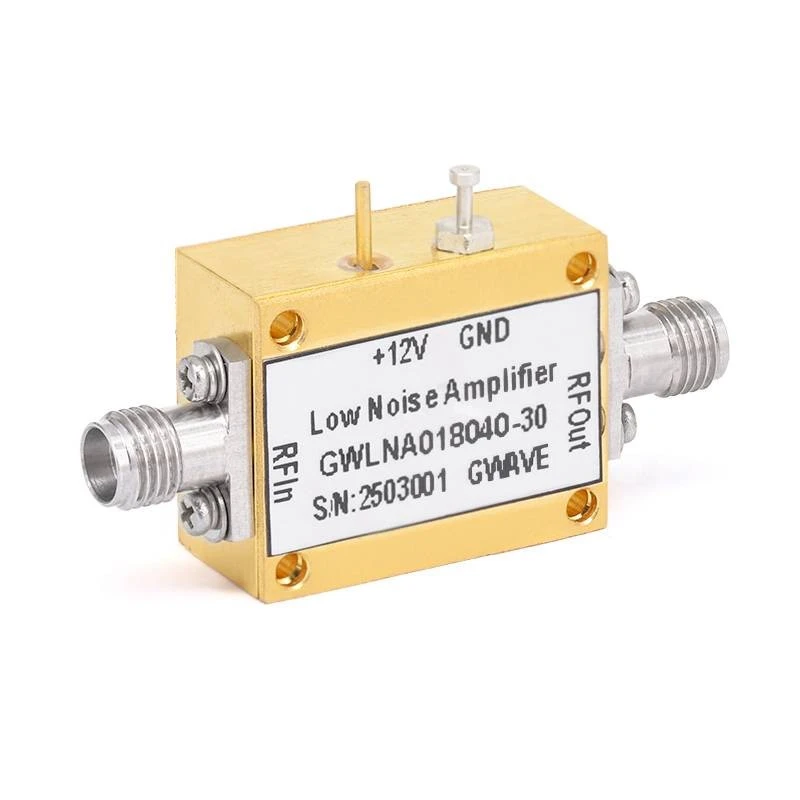

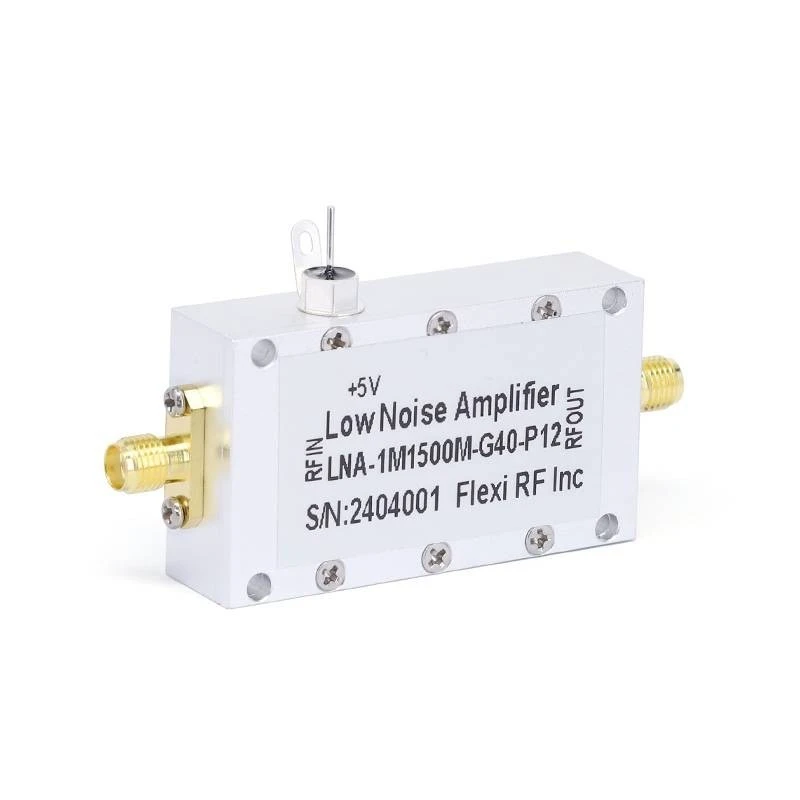

Как поставщик ВЧ усилителей, мы понимаем важность минимизации фазового шума в нашей продукции. НашМалошумящие усилители 90 ГГц,Малошумящие усилители 50 ГГц, иМалошумящие усилители 18 ГГцразработаны с использованием передовых технологий для снижения фазового шума и улучшения общей производительности радиочастотных систем.

Мы используем высококачественные компоненты и самые современные производственные процессы, чтобы гарантировать, что наши усилители имеют низкие характеристики фазового шума. Наши инженеры тщательно проектируют схемы усилителей, чтобы минимизировать нелинейные эффекты, которые могут способствовать фазовому шуму. Кроме того, мы реализуем эффективные методы экранирования и фильтрации, чтобы уменьшить влияние внешних помех на работу усилителя.

Снижение фазового шума в радиочастотных системах

Существует несколько стратегий, которые можно использовать для смягчения воздействия фазового шума в радиочастотных системах. Один из подходов заключается в использовании высококачественных генераторов с низким фазовым шумом. Например, кварцевые генераторы известны своими превосходными характеристиками фазового шума и часто используются в приложениях, где низкий фазовый шум имеет решающее значение.

Другая стратегия заключается в использовании фазовой автоподстройки частоты (ФАПЧ). ФАПЧ можно использовать для генерации стабильной выходной частоты путем фиксации опорного сигнала. Их также можно использовать для уменьшения фазового шума генератора путем фильтрации высокочастотных колебаний фазы.

Кроме того, правильная компоновка схемы и методы заземления могут помочь снизить фазовый шум. Минимизируя длину трасс сигнала и обеспечивая хорошее заземление, можно уменьшить влияние внешних помех, тем самым уменьшая фазовый шум в системе.

Заключение

Фазовый шум — сложный и важный фактор, который может оказать глубокое влияние на работу радиочастотных систем. Это может ухудшить качество сигнала, уменьшить спектральную чистоту и снизить чувствительность приемника. Как поставщик радиочастотных усилителей, мы стремимся предоставлять продукцию, которая минимизирует фазовый шум и улучшает общие характеристики радиочастотных систем.

Если вы ищете высокопроизводительные радиочастотные усилители с низким фазовым шумом, мы приглашаем вас связаться с нами для подробного обсуждения ваших конкретных требований. Наша команда экспертов готова помочь вам в выборе усилителя, подходящего для вашего применения, и предложить наилучшие возможные решения.
