Как высота антенны влияет на её характеристики?

Антенны являются важнейшими компонентами современных систем связи, играющими жизненно важную роль в передаче и приеме электромагнитных волн. Как поставщик антенн, я воочию стал свидетелем разнообразных требований наших клиентов и важности понимания того, как различные факторы влияют на характеристики антенны. Одним из таких факторов, который существенно влияет на работу антенны, является ее высота. В этом сообщении блога я углублюсь в взаимосвязь между высотой антенны и ее характеристиками, исследуя научные принципы, лежащие в ее основе, и ее практическое значение.

Основы диаграмм направленности антенны

Прежде чем мы обсудим влияние высоты антенны, важно понять концепцию диаграмм направленности. Диаграмма направленности антенны описывает, как она излучает или принимает электромагнитную энергию в космосе. Обычно его представляют в виде трехмерного графика, показывающего относительную напряженность поля под разными углами от антенны.

Существует два основных типа диаграмм направленности: всенаправленная и направленная. Всенаправленные антенны излучают энергию равномерно во всех направлениях в горизонтальной плоскости, что делает их пригодными для применений, где сигналы необходимо передавать или принимать на большой территории. С другой стороны, направленные антенны фокусируют свою энергию в определенном направлении, обеспечивая более высокий коэффициент усиления и большую дальность действия в этом направлении.

Как высота антенны влияет на диаграмму направленности

Высота антенны может оказать сильное влияние на ее диаграмму направленности. Когда антенна расположена близко к земле, земля действует как отражающая поверхность. Отраженные волны могут мешать прямым волнам, излучаемым антенной, вызывая конструктивные или деструктивные помехи.

• Конструктивное вмешательство: на определенных высотах отраженные и прямые волны объединяются таким образом, что усиливают друг друга, что приводит к увеличению мощности сигнала в определенных направлениях. Это может привести к улучшению усиления и дальности действия антенны. Например, в системе связи ОВЧ (очень высокая частота) или УВЧ (сверхвысокая частота) поднятие антенны на высоту, где возникают конструктивные помехи, может значительно улучшить качество сигнала на большой площади.
• Разрушительное вмешательство: И наоборот, на других высотах отраженные и прямые волны могут нейтрализовать друг друга, что приводит к снижению мощности сигнала. Это может создать мертвые зоны, где сигнал слабый или отсутствует. Чтобы избежать разрушительных помех, очень важно тщательно выбирать высоту антенны в зависимости от рабочей частоты и окружающей среды.

Влияние на связь в пределах прямой видимости

При связи в прямой видимости (LOS), когда передающая и приемная антенны могут «видеть» друг друга без каких-либо препятствий, высота антенны играет решающую роль. Чем выше антенна, тем дальше простирается линия видимости.

Формула для расчета расстояния прямой видимости (d) между двумя антеннами высотой (h_1) и (h_2) (в метрах) имеет вид:

[d = 3,57(\sqrt{h_1}+\sqrt{h_2})]

где (d) — в километрах. Эта формула показывает, что увеличение высоты любой антенны может значительно увеличить дальность связи. Например, в микроволновой линии связи «точка-точка» поднятие антенн на более высокие башни может увеличить расстояние связи между двумя удаленными точками.

Влияние на распространение земных волн

Распространение земных волн — это способ распространения, при котором электромагнитные волны распространяются вдоль поверхности Земли. Высота антенны влияет на эффективность распространения земных волн.

• Низкочастотные антенны: Для низкочастотных антенн (ниже 2 МГц) доминирующим способом распространения является земная волна. Меньшая высота антенны может быть более эффективной для распространения земных волн, поскольку позволяет волнам лучше связываться с землей. Электрическое поле волны взаимодействует с проводящей поверхностью Земли, а меньшая высота антенны обеспечивает более сильную связь.
• Высокочастотные антенны: На более высоких частотах земная волна затухает быстрее, и важность распространения земной волны снижается. Однако высота антенны по-прежнему влияет на общую производительность, особенно с точки зрения взаимодействия с ионосферой и формирования космических волн.

Влияние на замирание из-за многолучевого распространения

Многолучевое замирание — это явление, при котором принятый сигнал представляет собой комбинацию нескольких копий переданного сигнала, каждая из которых поступает в приемник по разным путям. Эти пути могут включать в себя прямые пути, пути, отраженные от зданий, гор или других объектов, а также пути, преломленные вокруг препятствий.

Высота антенны может помочь смягчить замирания из-за многолучевого распространения. Более высокая антенна с большей вероятностью примет прямой сигнал с меньшими помехами от отраженных и дифрагированных сигналов. Это связано с тем, что чем выше антенна, тем меньше препятствий на пути между передатчиком и приемником. Кроме того, более высокая антенна обеспечивает лучший обзор окружающей территории, что позволяет более эффективно принимать сигналы с разных направлений.

Практические соображения по выбору высоты антенны

При выборе высоты антенны необходимо учитывать несколько практических соображений:

• Нормативные требования: Во многих регионах существуют правила относительно максимальной высоты антенн. Эти правила созданы для обеспечения безопасности, предотвращения помех авиации и другим системам связи, а также защиты эстетической ценности территории.
• Расходы: Увеличение высоты антенны часто требует более высоких башен или мачт, установка и обслуживание которых может оказаться дорогостоящим. При выборе высоты антенны необходимо учитывать стоимость башни, фундамента и трудозатраты на установку.
• Факторы окружающей среды: Местные условия, такие как наличие высоких зданий, гор или деревьев, могут повлиять на оптимальную высоту антенны. Например, в городе с большим количеством высотных зданий может потребоваться более высокая антенна для преодоления засора, создаваемого зданиями.

Наши антенные решения

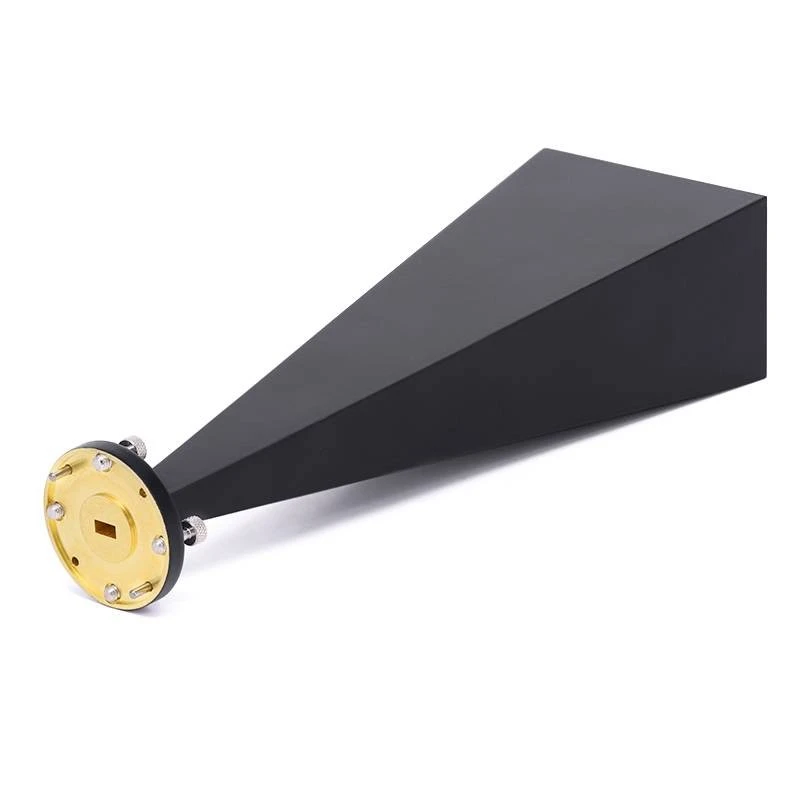

Как поставщик антенн, мы предлагаем широкий ассортимент антенн, в том числеЖурнал - периодические АнтенныиРупорные антенны, подходит для различных применений и требований к высоте. Наша команда экспертов может помочь вам выбрать правильную антенну и определить оптимальную высоту с учетом ваших конкретных потребностей.

Нужна ли вам антенна с высоким коэффициентом усиления для связи на большие расстояния или низкопрофильная антенна для распространения земных волн, у нас есть решения, отвечающие вашим требованиям. Мы понимаем важность высоты антенны для достижения оптимальных характеристик и можем предоставить вам техническую поддержку и советы, необходимые для принятия правильного решения.

Заключение

Высота антенны является критическим фактором, который во многом влияет на ее производительность. Это влияет на диаграмму направленности, дальность связи в пределах прямой видимости, эффективность распространения земных волн и уменьшение многолучевого замирания. Тщательно рассмотрев научные принципы и практические соображения, связанные с высотой антенны, вы сможете выбрать правильную антенну и высоту установки для вашего конкретного применения.

Если вы хотите узнать больше о нашей антенной продукции или вам нужна помощь в выборе оптимальной высоты антенны для вашего проекта, не стесняйтесь обращаться к нам. Наша команда экспертов готова помочь вам найти лучшие решения для ваших коммуникационных потребностей.

Ссылки

• Баланис, Калифорния (2016). Теория антенн: анализ и проектирование (4-е изд.). Уайли.
• Краус, Дж. Д., и Мархефка, Р. Дж. (2002). Антенны для всех приложений (3-е изд.). МакГроу - Хилл.
• Джордан, ЕС, и Балмейн, КГ (1968). Электромагнитные волны и излучающие системы (2-е изд.). Прентис - Холл.
