Как правильно выбрать ВЧ-циркулятор для конкретного применения?

Когда дело доходит до радиочастотных (РЧ) систем, выбор правильного РЧ-циркулятора имеет решающее значение для обеспечения оптимальной производительности и эффективности. Как уважаемый поставщик ВЧ-циркуляторов, я понимаю сложности, связанные с этим процессом принятия решений. В этом сообщении блога я расскажу вам о ключевых факторах, которые следует учитывать при выборе ВЧ-циркулятора для конкретного применения.

Понимание радиочастотных циркуляторов

Прежде чем углубляться в процесс выбора, важно иметь общее представление о том, что такое RF-циркулятор и как он работает. Радиочастотный циркуляционный насос представляет собой пассивное невзаимное трех- или четырехпортовое устройство, которое позволяет радиочастотным сигналам течь в определенном направлении, обычно по круговой схеме. Это означает, что сигнал, поступающий в один порт, выйдет через следующий порт в заранее определенной последовательности.

Невзаимная природа радиочастотных циркуляторов делает их такими ценными в радиочастотных системах. Их можно использовать для изоляции различных частей системы, защиты чувствительных компонентов от отраженных сигналов и улучшения общей производительности системы. Например, в системе передатчик-приемник можно использовать РЧ-циркулятор для разделения передаваемых и принимаемых сигналов, предотвращения помех и улучшения качества сигнала.

Ключевые факторы, которые следует учитывать

Теперь, когда у нас есть базовое представление о радиочастотных циркуляторах, давайте рассмотрим ключевые факторы, которые следует учитывать при выборе подходящего для вашего конкретного применения.

Частотный диапазон

Первый и наиболее важный фактор, который следует учитывать, — это частотный диапазон радиочастотного циркулятора. Для разных приложений требуются разные диапазоны частот, и очень важно выбрать циркуляционный насос, который может работать в желаемом диапазоне частот. Например, если вы работаете над системой микроволновой связи, вам понадобится циркулятор, который может работать на микроволновых частотах.

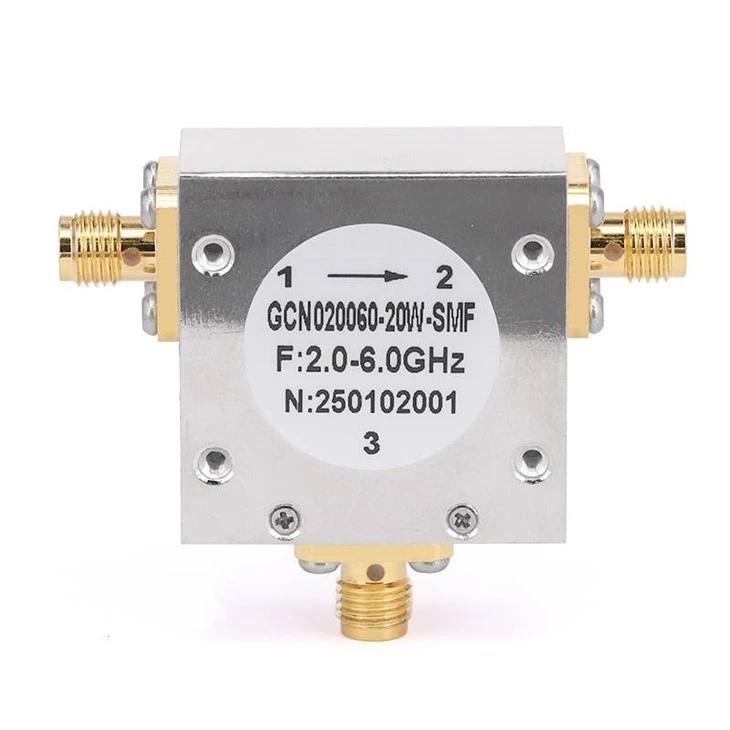

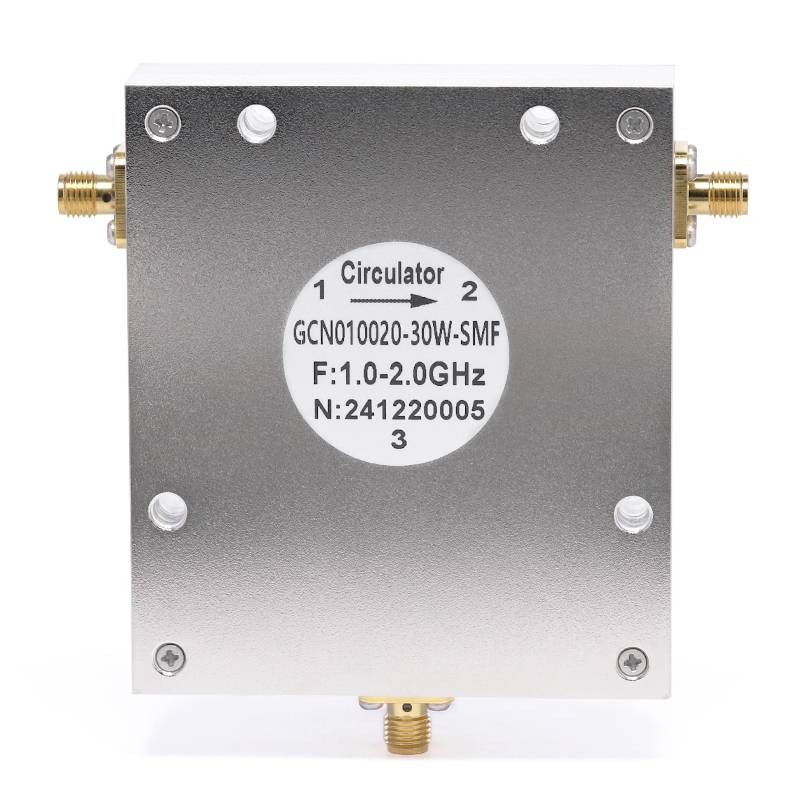

Как поставщик, мы предлагаем широкий ассортимент ВЧ-циркуляторов с различными частотными диапазонами для удовлетворения потребностей различных приложений. Например, нашКоаксиальные ВЧ-циркуляторы 26,5 ГГцпредназначены для высокочастотных приложений, в то время как нашиКоаксиальные ВЧ-циркуляторы 40 ГГцподходят даже для более высоких частот. У нас также естьКоаксиальные ВЧ-циркуляторы 6 ГГцдля низкочастотных приложений.

Управление мощностью

Еще одним важным фактором, который следует учитывать, является мощность ВЧ-циркулятора. Под мощностью циркулятора понимается максимальное количество энергии, которое он может выдержать без значительного ухудшения производительности. Крайне важно выбрать циркуляционный насос, способный выдерживать уровни мощности вашего конкретного применения, чтобы обеспечить надежную работу.

При выборе циркуляционного насоса в зависимости от потребляемой мощности важно учитывать как среднюю, так и пиковую мощность, необходимую для вашей системы. Для приложений с высокой мощностью, таких как радиолокационные системы или мощные передатчики, вам понадобится циркуляционный насос с высокой пропускной способностью. Наши радиочастотные циркуляторы доступны в различных номиналах мощности для удовлетворения различных требований к мощности.

Вносимая потеря

Вносимые потери — еще один важный параметр, который следует учитывать при выборе ВЧ-циркулятора. Вносимые потери относятся к количеству мощности, которая теряется при прохождении радиочастотного сигнала через циркулятор. Меньшие вносимые потери указывают на лучшую производительность, поскольку в циркуляционном насосе теряется меньше энергии.

Как правило, вносимые потери измеряются в децибелах (дБ), и более низкое значение дБ указывает на меньшие потери. При выборе циркуляционного насоса важно выбрать тот, который имеет низкие вносимые потери, чтобы минимизировать потери мощности и повысить общую эффективность системы. Наши ВЧ-циркуляторы имеют низкие вносимые потери, что обеспечивает оптимальную производительность в вашем приложении.

Изоляция

Изоляция — еще один важный параметр, который измеряет способность циркулятора изолировать входные и выходные порты. Высокое значение изоляции указывает на то, что циркуляционный насос может эффективно предотвращать утечку сигналов между портами, уменьшая помехи и улучшая качество сигнала.

Изоляция также измеряется в децибелах (дБ), и более высокое значение дБ указывает на лучшую изоляцию. При выборе циркуляционного насоса важно выбрать его с высоким значением изоляции, чтобы обеспечить надежную работу и свести к минимуму помехи в вашей системе. Наши радиочастотные циркуляторы имеют высокую изоляцию, обеспечивая превосходную производительность в различных приложениях.

КСВ (коэффициент стоячей волны по напряжению)

КСВ является мерой того, насколько хорошо ВЧ-циркулятор соответствует импедансу подключенных компонентов. Низкое значение КСВ указывает на хорошее согласование импедансов, что означает, что меньшая мощность отражается обратно от циркулятора, что приводит к повышению производительности и эффективности.

КСВ обычно выражается в виде отношения, например 1,2:1 или 1,5:1. Более низкое соотношение указывает на лучшее согласование импеданса. При выборе циркуляционного насоса важно выбрать тот, у которого низкое значение КСВ, чтобы обеспечить оптимальную производительность и минимизировать потери мощности в вашей системе. Наши радиочастотные циркуляторы имеют низкий КСВ, что обеспечивает хорошее согласование импедансов и превосходные характеристики.

Размер и форм-фактор

Размер и форм-фактор ВЧ-циркулятора также являются важными факторами, особенно в приложениях, где пространство ограничено. Для разных применений могут потребоваться циркуляционные насосы разных размеров и форм-факторов, поэтому крайне важно выбрать тот, который подойдет для вашей системы.

Как поставщик, мы предлагаем широкий выбор ВЧ-циркуляторов различных размеров и форм-факторов для удовлетворения потребностей различных приложений. Если вам нужен компактный циркуляционный насос для портативного устройства или более крупный циркуляционный насос для системы высокой мощности, у нас есть подходящее решение для вас.

Особенности применения

В дополнение к общим факторам, упомянутым выше, существуют также некоторые особенности применения, которые необходимо учитывать при выборе ВЧ-циркулятора.

Системы связи

В системах связи, таких как сотовые сети или системы спутниковой связи, радиочастотные циркуляторы используются для разделения передаваемых и принимаемых сигналов. При выборе циркулятора для системы связи важно учитывать такие факторы, как диапазон частот, вносимые потери, изоляция и КСВН, чтобы обеспечить надежную работу и высококачественную связь.

Радарные системы

Радарным системам требуются радиочастотные циркуляторы, способные выдерживать высокие уровни мощности и работать на высоких частотах. При выборе циркулятора для радиолокационной системы важно выбрать тот, который обладает высокой пропускной способностью, низкими вносимыми потерями, высокой изоляцией и низким КСВ, чтобы обеспечить точное обнаружение и надежную работу.

Испытательное и измерительное оборудование

В испытательном и измерительном оборудовании радиочастотные циркуляторы используются для маршрутизации сигналов между различными компонентами и тестовыми портами. При выборе циркуляционного насоса для испытательного и измерительного оборудования важно учитывать такие факторы, как диапазон частот, вносимые потери, изоляция и КСВ, чтобы обеспечить точные измерения и надежную работу.

Заключение

Выбор подходящего ВЧ-циркулятора для конкретного применения является важным решением, которое может оказать существенное влияние на производительность и эффективность вашей системы. Принимая во внимание такие факторы, как диапазон частот, мощность, вносимые потери, изоляция, КСВ, размер и форм-фактор, а также требования конкретного применения, вы можете выбрать лучший циркуляционный насос для своих нужд.

Как поставщик ВЧ-циркуляторов, мы стремимся предоставлять высококачественную продукцию, отвечающую потребностям наших клиентов. Наши ВЧ-циркуляторы спроектированы так, чтобы иметь превосходные характеристики с точки зрения диапазона частот, мощности, вносимых потерь, изоляции, КСВН и размера. Если вы ищете подходящий ВЧ-циркулятор для вашего применения, мы приглашаем вас связаться с нами, чтобы обсудить ваши требования и изучить наши предложения по продукции. Мы с нетерпением ждем возможности работать с вами, чтобы найти идеальное решение для вашей радиочастотной системы.
