Как выбрать правильную радиочастотную нагрузку?

Когда речь заходит о мире технологии радиочастотной (RF), выбор правильной радиочастотной нагрузки является критически важным решением, которое может значительно повлиять на производительность и надежность ваших радиочастотных систем. Как поставщик доверенных радиочастотных нагрузок, я понимаю сложности, связанные с этим процессом отбора. В этом посте я поделюсь некоторыми ключевыми соображениями, чтобы помочь вам сделать осознанный выбор.

Понимание радиочастотных нагрузок

Прежде чем углубляться в процесс отбора, важно иметь базовое понимание того, что такое радиочастотные нагрузки и их функции. РЧ нагрузки - это пассивные устройства, предназначенные для поглощения РЧ -мощности. Они используются в широком диапазоне приложений, включая тестирование, калибровку и сопоставление в радиочастотных и микроволновых системах. Основной целью радиочастотной нагрузки является обеспечение известного импеданса и рассеивания РЧ -энергии, не отражая ее обратно в систему.

Ключевые факторы, которые следует учитывать при выборе радиочастотной нагрузки

Емкость обработки электроэнергии

Одним из наиболее важных факторов, которые следует учитывать, является способность обработки мощности радиочастотной нагрузки. Это определяется количеством РЧ -мощности, которое нагрузка может безопасно рассеиваться без перегрева или ущерба. Важно выбрать нагрузку с рейтингом питания, которая превышает максимальный уровень мощности, ожидаемый в вашем приложении. Это гарантирует, что нагрузка может обрабатывать переходные пики мощности и обеспечивает запас безопасности. Например, если ваша система обычно работает на 100 Вт, желательно выбрать радиочастотную нагрузку с рейтингом мощности не менее 150 Вт.

Частотный диапазон

Частотный диапазон радиочастотной нагрузки является еще одним критическим соображением. Различные приложения работают на разных частотах, и нагрузка должна быть способна обеспечить постоянный импеданс во всем интересующем диапазоне частот. При выборе радиочастотной нагрузки убедитесь, что его указанный диапазон частот соответствует или превышает рабочую частоту вашей системы. Например, если ваше приложение работает в полосе частот 2 - 4 ГГц, выберите радиочастотную нагрузку, предназначенную для оптимальной работы в этом диапазоне.

Импеданс

Сопоставление импеданса жизненно важно для эффективной передачи мощности в РЧ -системах. Импеданс радиочастотной нагрузки должен соответствовать импедансу источника и остальной части системы. Наиболее распространенное значение импеданса в РЧ -системах составляет 50 Ом, но другие значения, такие как 75 Ом, также используются в конкретных приложениях. Обязательно выберите радиочастотную нагрузку с соответствующим значением импеданса для вашей системы. Несоответствие импеданса может привести к отражению сигналов, которые могут ухудшить производительность системы и вызвать повреждение компонентов.

VSWR (соотношение стоячей волны напряжения)

VSWR является мерой того, насколько хорошо радиочастота соответствует импедансу системы. Низкий VSWR указывает на хорошее сопротивление импеданса, в то время как высокий VSWR означает, что существуют значительные отражения. При выборе радиочастотной нагрузки ищите низкое значение VSWR, как правило, менее 1,2: 1. Более низкий VSWR обеспечивает более эффективную передачу мощности и снижает риск искажения сигнала.

Тип радиочастотной нагрузки

Существует несколько типов радиочастотных нагрузок, каждый из которых со своими характеристиками и приложениями. Некоторые общие типы включают:

• Терминации: Это простые, одноразовые радиочастотные нагрузки, используемые для прекращения линий передачи и предотвращения отражений сигнала. Они доступны в различных рейтингах мощности и значениях импеданса.
• Фиктивные нагрузки: Фиктивные нагрузки используются для моделирования нагрузки реального - мирового устройства во время тестирования и калибровки. Они могут обрабатывать высокие уровни мощности и часто используются в РЧ -системах с высокой - мощностью.

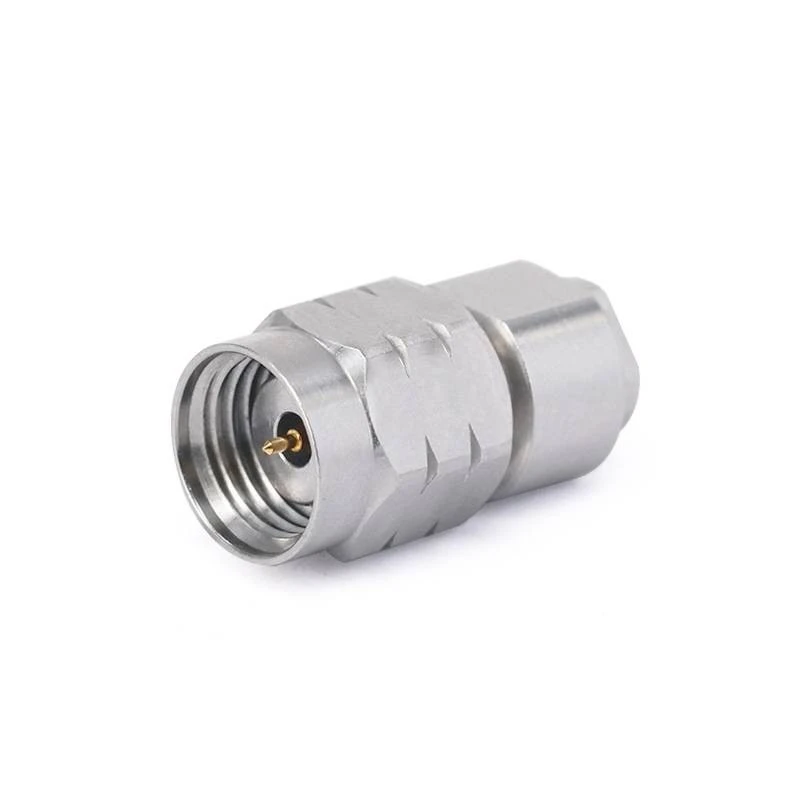

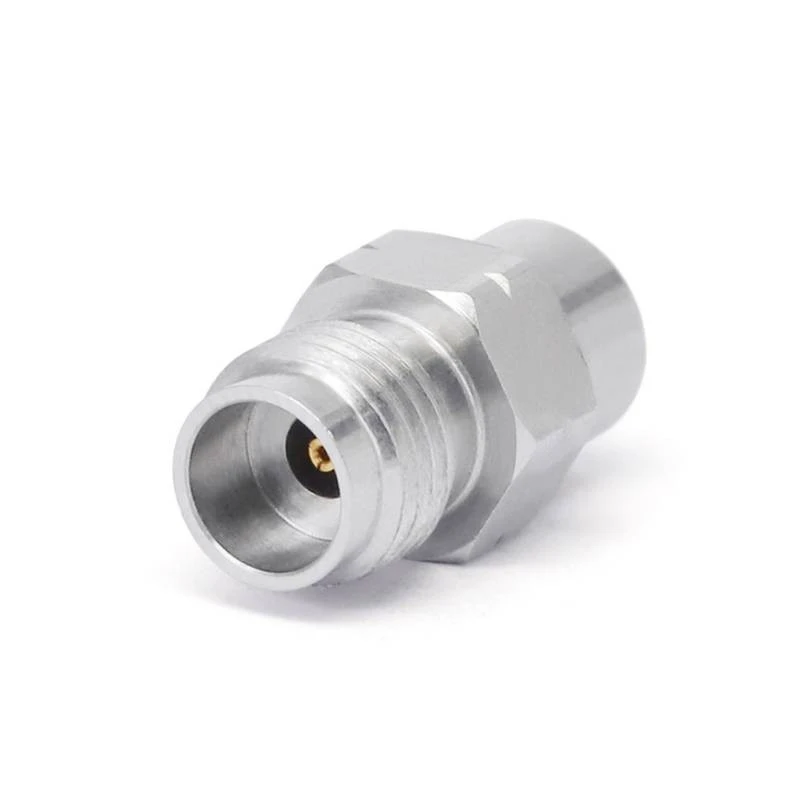

• Разъемы нагрузки: Разъемные нагрузки предназначены для непосредственного подключения к радиочастотным разъемам. Они удобны для быстрого и легкого тестирования и доступны в разных типах разъемов, таких как SMA, N и BNC.

Температурная стабильность

На производительность радиочастотной нагрузки может повлиять изменения температуры. Хорошая радиочастотная нагрузка должна иметь отличную стабильность температуры, чтобы обеспечить постоянную производительность в широком диапазоне рабочих температур. Ищите нагрузки, которые разработаны с помощью материалов и методов строительства, которые минимизируют влияние изменений температуры на импеданс и обработку мощности.

Физический размер и монтаж

Физические размеры и параметры монтажа радиочастотной нагрузки также являются важными соображениями, особенно в пространстве - ограниченных приложениях. Выберите нагрузку, которая может быть легко интегрирована в вашу систему и имеет подходящую монтажную конфигурацию. Некоторые нагрузки предназначены для стойки - монтаж, в то время как другие подходят для панели - монтаж или прямого подключения к оборудованию.

Приложение - конкретные соображения

Выбор радиочастотной нагрузки также зависит от конкретного приложения. Вот несколько примеров:

Лабораторные испытания

В средах лабораторного тестирования точность и повторяемость имеют решающее значение. Выберите RF -нагрузки с высокой точностью и низкой VSWR, чтобы обеспечить точные результаты испытаний. Кроме того, нагрузки с широким частотным диапазоном и регулируемыми рейтингами мощности могут быть полезны для тестирования различных радиочастотных устройств.

Телекоммуникационные системы

В телекоммуникационных системах надежность и долгосрочная производительность необходимы. Выберите радиочастотные нагрузки, которые предназначены для выдержания суровых рабочих условий телекоммуникационных сетей, включая высокие уровни мощности и изменения температуры.

Радиолокационные системы

Радарные системы часто требуют высокой - мощности радиочастотных нагрузок для обработки больших количеств генерируемой энергии радиочастотной энергии. Ищите нагрузки с высокой пропускной способностью обработки мощности и быстрым откликом, чтобы удовлетворить требования радарных приложений.

Качество и надежность

Как поставщик радиочастотных нагрузок, я подчеркиваю важность качества и надежности. При выборе радиочастотной нагрузки рекомендуется выбрать продукты у авторитетного производителя с проверенным послужным списком. Высокие - качественные радиочастотные нагрузки создаются с использованием премиальных материалов и передовых производственных процессов, обеспечивающих долгосрочную производительность и долговечность. Проверьте наличие сертификатов и отзывов клиентов, чтобы оценить качество продукции.

Стоимость - анализ выгод

Хотя стоимость является важным фактором, это не должно быть единственным определяющим фактором при выборе радиочастотной нагрузки. Рассмотрим общее соотношение затрат - выгоды, оценивая производительность, надежность и функции нагрузки. Немного более дорогой нагрузки с лучшей производительностью и надежностью может сэкономить вам деньги в долгосрочной перспективе, уменьшив необходимость частых замены и минимизируя время простоя системы.

Заключение

Выбор правильной радиочастотной нагрузки является сложной, но важной задачей для обеспечения оптимальной производительности ваших радиочастотных систем. Рассматривая такие факторы, как способность обработки питания, диапазон частот, импеданс, VSWR, тип нагрузки, стабильность температуры, физические размеры и применение - конкретные требования, вы можете принять обоснованное решение. Как надежный поставщик радиочастотных нагрузок, я стремлюсь обеспечить высокие - качественные радиочастотные нагрузки, которые отвечают разнообразным потребностям наших клиентов.

Если у вас есть какие -либо вопросы или вам нужна помощь в выборе правильной радиочастотной нагрузки для вашего приложения, пожалуйста, не стесняйтесь обращаться к нам. Наша команда экспертов готова помочь вам найти идеальное решение для вашей радиочастотной системы. Мы с нетерпением ждем возможности поработать с вами и поддержать ваши радиочастотные проекты.

Ссылки

• Pozar, DM (2011). Микроволновая инженерия (4 -е изд.). Уайли.
• Коллин, Re (2001). Основы для микроволновой инженерии (2 -е изд.). Уайли.
