Как компенсировать температурные эффекты в радиочастотных усилителях?

Привет! Как поставщик радиочастотных усилителей, я воочию видел, как температура может бросить гаечный ключ в работах этих важных компонентов. РЧ -усилители являются незамеченными героями беспроводного мира, повышающие сигналы, чтобы обеспечить четкую связь и эффективную передачу данных. Но когда температура начинает колебаться, она может возиться с их производительности. Итак, в этом блоге я поделюсь несколькими советами о том, как компенсировать температурные эффекты в радиочастотных усилителях.

Понимание влияния температуры на радиочастотные усилители

Прежде чем мы погрузимся в решения, давайте быстро рассмотрим, почему температура является такой проблемой для радиочастотных усилителей. Видите ли, RF -усилители состоят из полупроводниковых устройств, таких как транзисторы, которые очень чувствительны к изменениям температуры. Когда температура повышается, электрические свойства этих полупроводников могут измениться, что приводит к уменьшению усиления, увеличению шума и даже искажению усиленного сигнала.

С другой стороны, когда температура падает, производительность усилителя также может нанести удар. Усиление может увеличиться, заставляя усилитель насыщать и искажать сигнал. И в крайнем холоде, полупроводниковые устройства могут даже перестать работать вообще.

Таким образом, как вы можете видеть, температура может оказать существенное влияние на производительность радиочастотных усилителей. Вот почему так важно найти способы компенсации этих эффектов и гарантировать, что ваши усилители работают в своих лучших проявлениях, независимо от температуры.

Методы воздействия температуры компенсации

Методы смещения

Одним из наиболее распространенных способов компенсации температурных воздействий в радиочастотных усилителях является методы смещения. Смещение - это процесс применения напряжения постоянного тока или тока к усилителю для установки его рабочей точки. Регулируя напряжение или ток смещения, вы можете противодействовать изменениям электрических свойств полупроводниковых устройств, вызванных колебаниями температуры.

Например, в усилителе с обычным эмиттером вы можете использовать схему смещения, компенсированную температурой, чтобы поддерживать постоянный ток коллектора в широком диапазоне температуры. Это может помочь стабилизировать усиление усилителя и снизить влияние температуры на его производительность.

Тепловое управление

Другим важным методом компенсации температурных эффектов является тепловое управление. Это включает в себя использование методов для контроля температуры усилителя и сохранения его в безопасном диапазоне работы. Есть несколько способов сделать это, в том числе:

• Радиаторы:Граативные раковины - это пассивные охлаждающие устройства, которые предназначены для рассеивания тепла вдали от усилителя. Они работают, увеличивая площадь поверхности усилителя, позволяя ему более эффективно переносить тепло в окружающую среду.
• Поклонники и системы охлаждения:В некоторых случаях вам может потребоваться использовать активные системы охлаждения, такие как вентиляторы или жидкое охлаждение, чтобы контролировать температуру усилителя. Эти системы могут обеспечить более эффективное охлаждение, чем только радиаторы, особенно в мощных приложениях.
• Тепловая изоляция:Тепловая изоляция включает отделение усилителя от других теплогенерирующих компонентов в системе. Это может помочь уменьшить количество тепла, которое переносится в усилитель, и сохранить его температуру в безопасном диапазоне.

Компоненты с компенсацией температуры

В дополнение к методам смещения и тепловым управлению, вы также можете использовать компоненты, компенсируемые температурой в ваших радиочастотах. Эти компоненты предназначены для того, чтобы иметь электрические свойства, которые изменяются таким образом, что компенсирует влияние температуры.

Например, вы можете использовать компенсируемые температурой резисторы или конденсаторы в схеме усилителя. Эти компоненты могут помочь поддерживать постоянное усиление и снизить влияние температуры на производительность усилителя.

Обратная связь

Петли обратной связи являются еще одним эффективным способом компенсации температурных эффектов в радиочастотных усилителях. Цикл обратной связи - это схема, которая использует часть выходного сигнала для управления входным сигналом. Регулируя сигнал обратной связи, вы можете противодействовать изменениям в производительности усилителя, вызванных колебаниями температуры.

Например, в отрицательном усилителе обратной связи выходной сигнал возвращается обратно на вход со сдвигом фазы на 180 градусов. Это помогает уменьшить усиление усилителя и стабилизировать его производительность в широком температурном диапазоне.

Выбор правильного метода компенсации

Когда дело доходит до компенсации температурных воздействий в радиочастотных усилителях, нет единого решения для всех. Лучший метод для вас будет зависеть от множества факторов, включая тип усилителя, диапазон рабочих температур и конкретные требования вашего применения.

Вот некоторые вещи, которые следует учитывать при выборе метода компенсации:

• Расходы:Некоторые методы компенсации, такие как использование компонентов, компенсируемых температурой, могут быть дороже, чем другие. Вам нужно будет взвесить стоимость метода компенсации против преимуществ, которые он предоставляет.
• Сложность:Некоторые методы компенсации, такие как использование петлей обратной связи, могут быть более сложными, чем другие. Вам нужно будет рассмотреть ваш технический опыт и доступные вам ресурсы при выборе метода компенсации.
• Требования к производительности:Требования к производительности вашего приложения также будут играть роль в определении наилучшего метода компенсации. Например, если вам нужен усилитель высокого усиления с низким шумом, вам может потребоваться использовать более сложный метод компенсации.

Заключение

Компенсация температурных воздействий в радиочастотных усилителях имеет важное значение для обеспечения их надежной производительности в широком диапазоне приложений. Используя методы смещения, тепловое управление, компоненты температуры и петли обратной связи, вы можете противодействовать изменениям в электрических свойствах полупроводниковых устройств, вызванных колебаниями температуры, и сохранить ваши усилители в лучшем случае.

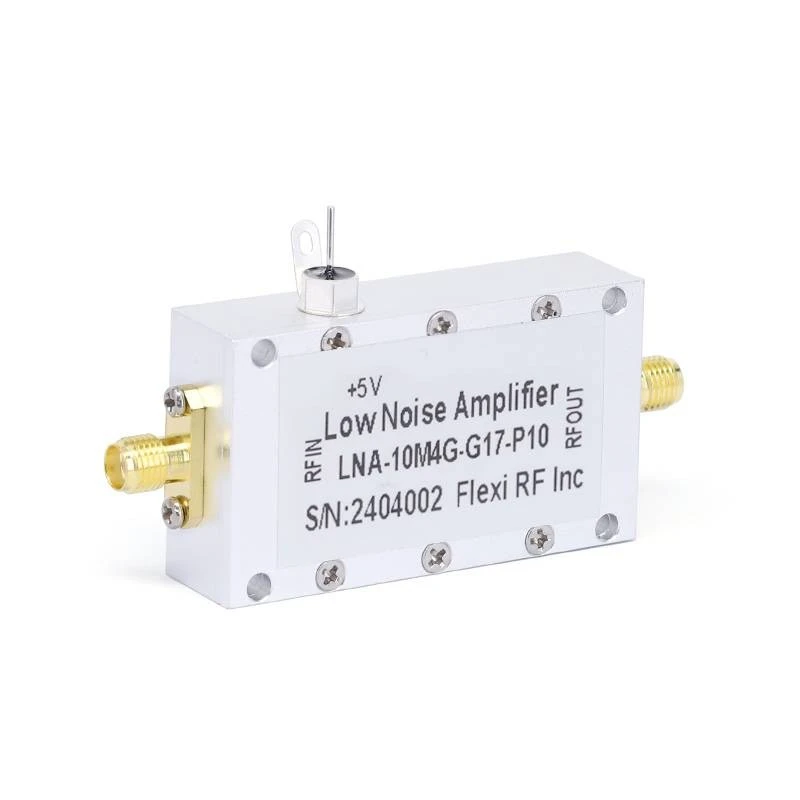

Если вы находитесь на рынке радиочастотных усилителей, которые предназначены для хорошего показа в широком диапазоне температур, обязательно ознакомьтесь с нашимиУсилители с низким шумомПолем Наши усилители создаются с использованием новейших технологий и предназначены для обеспечения превосходной производительности и надежности, независимо от того, какова температура.

Если у вас есть какие -либо вопросы или вы хотите обсудить ваши конкретные требования, пожалуйста, не стесняйтесь связаться. Мы будем рады помочь вам найти подходящие радиочастотные усилители для вашего приложения и предоставить вам поддержку, необходимую для обеспечения их успешной работы.

Ссылки

• Разави Б. (2017). РФ микроэлектроника. Прентис Холл.
• Гонсалес Г. (2018). Микроволновые усилители транзистора: анализ и дизайн. Прентис Холл.
• Pozar, DM (2019). Микроволновая инженерия. Уайли.
