Как обеспечить стабильность ВЧ усилителя?

Эй, уважаемые радиолюбители! Как поставщик радиочастотных усилителей, я воочию убедился, насколько важно поддерживать стабильность этих плохих парней. В этом блоге я поделюсь некоторыми советами о том, как обеспечить стабильность радиочастотного усилителя.

Начнем с основ. Что такое стабильность в радиочастотном усилителе? Проще говоря, стабильный усилитель — это тот, который не колеблется и не выходит из строя при нормальных условиях эксплуатации. Колебания могут испортить сигнал, вызвать помехи и даже повредить сам усилитель. Итак, мы определенно хотим этого избежать.

1. Правильный выбор компонентов

Первым шагом в обеспечении стабильности усилителя является выбор правильных компонентов. Сюда входят транзисторы, резисторы, конденсаторы и катушки индуктивности. Каждый компонент играет жизненно важную роль в работе усилителя, а использование некачественных или неподходящих деталей может привести к нестабильности.

Для транзисторов нам необходимо учитывать такие параметры, как коэффициент усиления, коэффициент шума и мощность. Транзистор со слишком высоким коэффициентом усиления может сделать усилитель склонным к колебаниям. С другой стороны, транзистор с низким коэффициентом усиления может не обеспечить достаточного усиления. Нам также необходимо учитывать частотный диапазон транзистора. Она должна соответствовать рабочей частоте нашего усилителя.

Резисторы, конденсаторы и катушки индуктивности используются для смещения, связи и согласования. Например, резисторы смещения задают рабочую точку транзистора по постоянному току. Если эти резисторы выбраны неправильно, транзистор может не работать в нужной области, что приведет к нестабильности. Конденсаторы и катушки индуктивности используются для согласования импедансов. Хорошее согласование импеданса между усилителем и нагрузкой помогает эффективно передавать мощность и снижает вероятность отражений, которые могут вызвать колебания.

2. Согласование входных и выходных данных

Согласование импеданса очень важно для стабильности усилителя. Когда входное и выходное сопротивление усилителя согласовано с сопротивлением источника и нагрузки соответственно, мы можем минимизировать отражения. Отражения могут вызвать стоячие волны в усилителе, что может привести к колебаниям.

Мы можем использовать различные методы согласования импедансов, например, использование согласующих сетей. Эти сети могут состоять из конденсаторов и катушек индуктивности. Например, можно использовать простую L-цепь для согласования импеданса нагрузки с выходным сопротивлением усилителя. Существуют также более сложные сети согласования, такие как Pi-сеть и T-сеть, которые могут обеспечить лучшее согласование в более широком диапазоне частот.

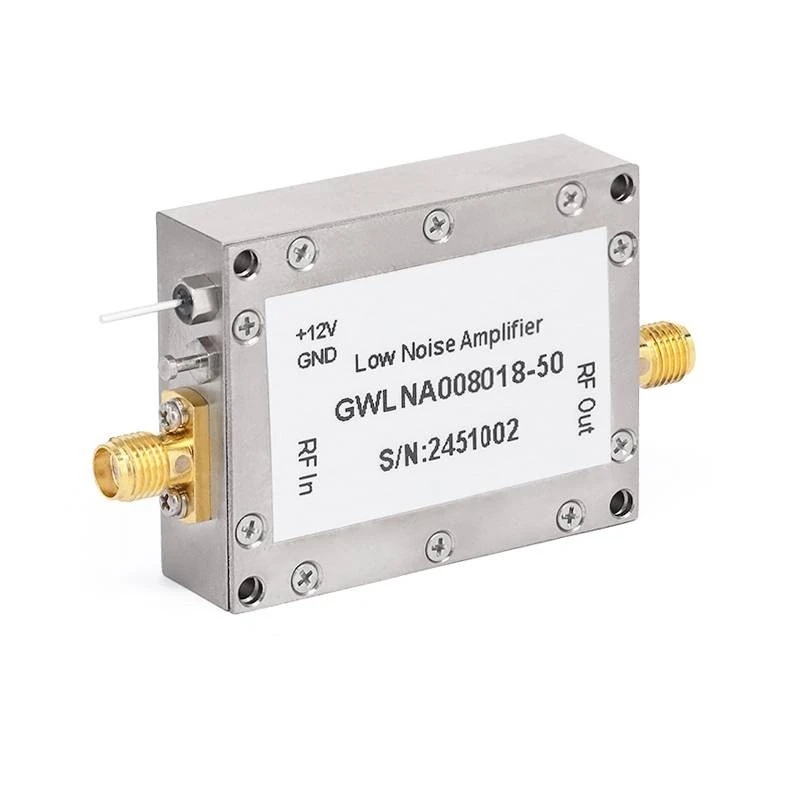

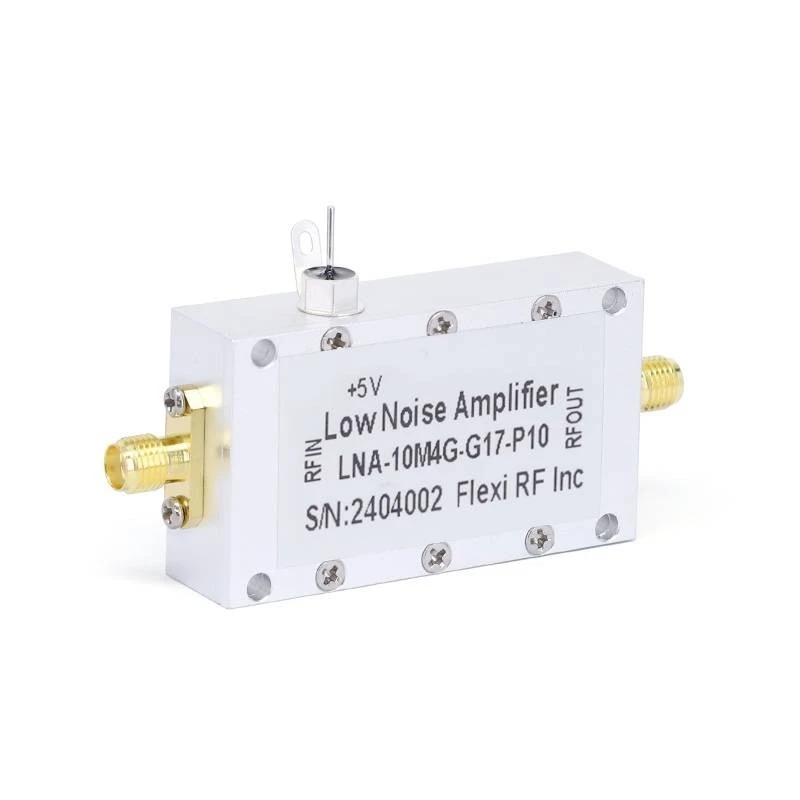

Наша компания предлагает ряд радиочастотных усилителей с отличным согласованием входных и выходных сигналов. Ознакомьтесь с нашимМалошумящие усилители 220 ГГц,Малошумящие усилители 90 ГГц, иМалошумящие усилители 18 ГГц. Эти усилители разработаны с использованием соответствующих согласующих цепей для обеспечения стабильной работы.

3. Схемы смещения

Смещение — еще один ключевой фактор стабильности усилителя. Схема смещения устанавливает рабочую точку транзистора по постоянному току. Стабильная схема смещения гарантирует, что транзистор работает в линейной области, где он может обеспечить стабильное усиление.

Существуют различные типы схем смещения, такие как фиксированное смещение, самосмещение и смещение с делителем напряжения. Смещение делителя напряжения является одной из наиболее часто используемых схем смещения, поскольку оно обеспечивает хорошую стабильность в широком диапазоне рабочих условий. Он использует два резистора для разделения напряжения питания и установки напряжения базы транзистора.

При проектировании схемы смещения нам необходимо учитывать такие факторы, как изменения температуры. Транзисторы чувствительны к температуре, и их характеристики могут меняться в зависимости от температуры. Хорошая схема смещения должна компенсировать эти изменения температуры и поддерживать стабильную рабочую точку.

4. Компоновка печатной платы

Компоновка печатной платы (PCB) может оказать большое влияние на стабильность усилителя. Плохо спроектированная разводка печатной платы может привести к появлению нежелательных паразитных емкостей и индуктивностей, которые могут вызвать колебания.

При проектировании разводки печатной платы необходимо обратить внимание на следующие моменты:

• Размещение компонентов: размещайте компоненты близко друг к другу, чтобы минимизировать длину соединительных дорожек. Длинные трассы могут действовать как антенны и излучать электромагнитную энергию, что может вызвать помехи и нестабильность.
• Заземление: Крайне важна правильная схема заземления. Нам следует использовать одноточечное заземление или конфигурацию заземления «звезда», чтобы избежать контуров заземления. Контуры заземления могут вносить шум и вызывать нестабильность работы усилителя.
• Развязка источника питания: Используйте развязывающие конденсаторы рядом с контактами питания компонентов. Эти конденсаторы помогают отфильтровать высокочастотный шум источника питания и предотвратить его влияние на работу усилителя.

5. Обратная связь

Обратная связь может использоваться для улучшения стабильности усилителя. Существует два типа обратной связи: положительная обратная связь и отрицательная обратная связь. Положительная обратная связь может увеличить коэффициент усиления усилителя, но она также может сделать усилитель нестабильным. С другой стороны, отрицательная обратная связь может снизить коэффициент усиления, но улучшить стабильность, линейность и полосу пропускания усилителя.

Мы можем использовать отрицательную обратную связь для управления усилением усилителя и уменьшения влияния изменений параметров. Например, мы можем использовать резистор в цепи обратной связи для установки коэффициента усиления усилителя. Регулируя номинал этого резистора, мы можем контролировать величину отрицательной обратной связи и, следовательно, коэффициент усиления усилителя.

6. Управление температурой

Нагрев может оказать существенное влияние на стабильность усилителя. При повышении температуры усилителя характеристики компонентов могут измениться, что может привести к нестабильности.

Нам необходимо обеспечить правильное управление температурой усилителя. Это можно сделать с помощью радиаторов, вентиляторов или других охлаждающих устройств. Радиаторы используются для рассеивания тепла, выделяемого компонентами. Они увеличивают площадь поверхности компонента, позволяя ему более эффективно передавать тепло в окружающую среду. Вентиляторы можно использовать для увеличения потока воздуха над радиатором, что еще больше повышает эффективность охлаждения.

7. Тестирование и мониторинг

После того, как усилитель спроектирован и изготовлен, нам необходимо протестировать и контролировать его характеристики. Мы можем использовать различное испытательное оборудование, такое как анализаторы спектра, анализаторы цепей и осциллографы, для измерения коэффициента усиления, частотной характеристики и стабильности усилителя.

В процессе тестирования мы можем искать признаки нестабильности, такие как колебания или аномальные частотные характеристики. Если мы обнаружим какие-либо проблемы, мы сможем внести изменения в конструкцию усилителя или его компоненты, чтобы улучшить его стабильность.

Нам также необходимо отслеживать работу усилителя с течением времени. Факторы окружающей среды, такие как температура и влажность, могут измениться, и эти изменения могут повлиять на стабильность усилителя. Контролируя работу усилителя, мы можем заранее обнаружить любые изменения и принять корректирующие меры.

В заключение, обеспечение стабильности радиочастотного усилителя требует сочетания правильного выбора компонентов, согласования импедансов, смещения, разводки печатной платы, обратной связи, управления температурным режимом и тестирования. В нашей компании мы учитываем все эти факторы при проектировании и производстве наших ВЧ-усилителей. Мы стремимся предоставлять нашим клиентам высококачественные и стабильные радиочастотные усилители.

Если вы заинтересованы в покупке радиочастотных усилителей или у вас есть вопросы о стабильности усилителя, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам найти лучшее решение для ваших нужд.

Ссылки

• Гонсалес, Гильермо. Усилители на СВЧ-транзисторах: анализ и проектирование. Прентис Холл, 1997.
• Позар, Дэвид М. Микроволновая техника. Уайли, 2011.
