Как установить фазовые триммеры?

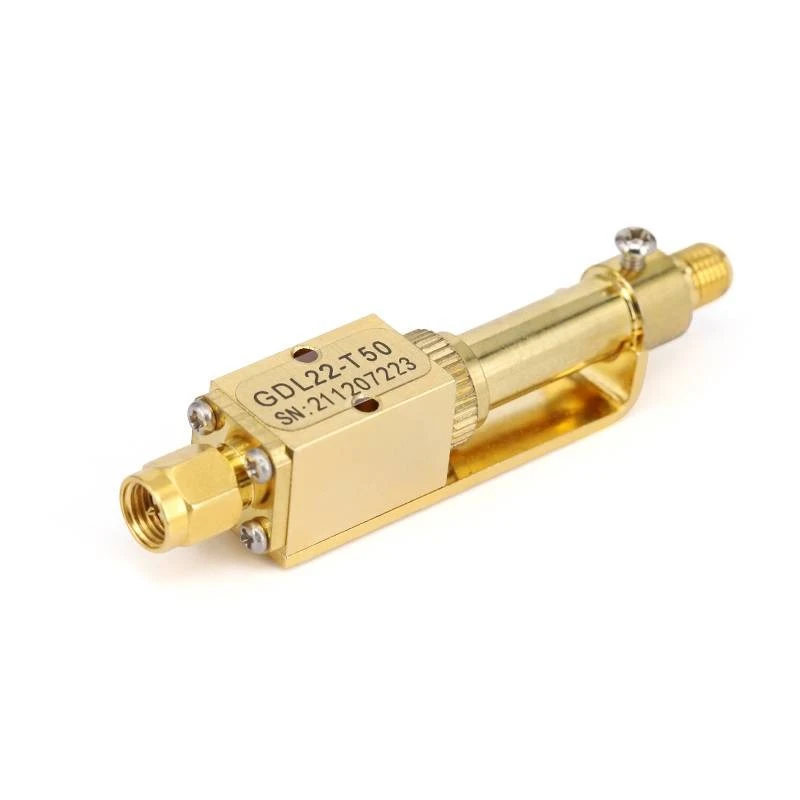

Привет! Как поставщик фазовых триммеров, я очень рад поделиться с вами, как установить эти изящные устройства. Фазовые триммеры, которые вы можете проверитьФазовые триммеры, являются важными компонентами во многих электронных системах, и правильно их установка является ключом к обеспечению оптимальной производительности.

Зачем устанавливать фазовые триммеры?

Прежде чем мы погрузимся в процесс установки, давайте быстро поговорим о том, почему вы захотите использовать фазовые триммеры в первую очередь. Эти маленькие гаджеты используются для регулировки фазы электрического сигнала. Например, в системах радиочастотной (радиочастотной) точное управление фазой может улучшить качество сигнала, снизить интерференцию и повысить общую эффективность системы. Независимо от того, работаете ли вы над беспроводной системой связи, радиолокационным устройством или настройкой тестирования и измерения, фазовые триммеры могут иметь большое значение.

Инструменты, которые вам понадобятся

Хорошо, давайте перейдем к бизнесу. Перво -наперво, вам нужно будет собрать правильные инструменты для работы. Вот что я обычно рекомендую:

• Железо паяль:Хорошее качество паяльного железа является обязательным. Убедитесь, что он имеет регулируемые настройки температуры, чтобы вы могли установить его на правильный уровень для типа припоя и компонентов, которые вы используете.
• Припой:Выберите высококачественный припой, который подходит для электронной работы. В наши дни пая без свинца является популярным выбором из-за экологических проблем.
• Дезжавший насос или фитиль:Происходят ошибки, и если вам нужно удалить припаянное соединение, делуя насос или фитиль пригодится.
• Набор отвертки:В зависимости от метода корпуса или монтажа вашего фазового триммера, вам может потребоваться набор отверток для открытия чехлов или закрепления устройства на месте.
• Мультиметр:Этот инструмент важен для тестирования электрических характеристик вашего фазового триммера до и после установки. Это может помочь вам убедиться, что устройство работает правильно и что корректировки фазы находятся в желаемом диапазоне.
• Антистатический ремешок для запястья:Электронные компоненты чувствительны к статическому электричеству, поэтому ношение антистатического запястья может предотвратить повреждение вашего фазового триммера во время обработки.

Предварительно установленные проверки

Прежде чем начать паять или установить что-либо, важно сделать несколько проверок предварительной установки. Во -первых, внимательно посмотрите на свой фазовый триммер. Убедитесь, что нет видимых признаков повреждения, таких как согнутые булавки, потрескавшие корпус или свободные компоненты. Если вы заметили какие -либо проблемы, свяжитесь с вашим поставщиком (как мы!), Чтобы получить замену.

Далее см. В таблице данных для вашего фазового триммера. Таблица данных предоставит важную информацию о электрических спецификациях устройства, распиновки и рекомендуемых условиях работы. Обратите особое внимание на диаграмму распины, так как это покажет вам, какие булавки используются для мощности, земли, входа, выхода и регулировки фазы.

Монтирование фазового триммера

После завершения проверки предварительной установки пришло время установить фазовый триммер. Метод монтажа будет зависеть от типа фазового триммера и требований вашей системы. Вот несколько общих вариантов монтажа:

• Монтаж на печатной плате:Многие фазовые триммеры предназначены для установки непосредственно на печатной плате (PCB). Если вы используете этот метод, выровняйте контакты фазового триммера с соответствующими отверстиями на печатной плате. Убедитесь, что устройство сидит плоско и что выводы полностью вставлены в отверстия.
• Монтаж панели:Некоторые фазовые триммеры предназначены для установки на панели, такой как передняя или задняя часть корпуса. Если вы используете этот метод, используйте отвертку, чтобы закрепить фазовый триммер на панель, используя соответствующие монтажные отверстия или кронштейны.
• Монтаж шасси:В некоторых случаях вам может потребоваться установить фазовый триммер непосредственно к шасси вашей системы. Это может обеспечить лучшую тепловой рассеяние и механическую стабильность. Используйте подходящий монтажный кронштейн или аппаратное обеспечение для защиты устройства в шасси.

Паящая фазовая триммер

Если вы устанавливаете фазовый триммер на печатной плате, паялка - это следующий шаг. Вот как это сделать:

1. Приготовьте паяльный железо:Установите температуру вашего паяльного железа на рекомендуемый уровень для типа припоя, который вы используете. Позвольте паяльнику нагреться в течение нескольких минут, прежде чем начать пайку.
2. Применить припой к булавкам:Окуните кончик пайки в пайк, чтобы покрыть его небольшим количеством припоя. Это поможет передавать тепло более эффективно. Затем прикоснитесь к кончику пайки железа к булавке и накладке печатной платы одновременно. Держите паяльный утюг на несколько секунд, чтобы нагреть булавку и прокладку.
3. Добавить пая:После того, как булавка и подушка нагреваются, коснитесь провода припоя к соединению. Припой должен растопить и течь вокруг штифта и прокладки, создавая прочное соединение. Будьте осторожны, чтобы не использовать слишком много припоя, так как это может вызвать шорты или другие проблемы.
4. Удалите паяльное железо:После того, как припоя течет вокруг штифта и прокладки, удалите паярь из соединения. Удерживайте фазовый триммер на несколько секунд, чтобы припоя охладился и затвердел.
5. Осмотрите суставы:Как только все булавки припаяны, внимательно осмотрите суставы. Убедитесь, что нет никаких холодных припоя (которые выглядят скучно и зернистыми), шорты (где припоя соединяется между двумя соседними булавками) или других проблем. Если вы заметили какие-либо проблемы, используйте дезингорирующий насос или фитиль, чтобы снять припой и повторно продавать соединение.

Тестирование фазового триммера

После установки фазового триммера и припаяна, пришло время проверить его. Вот как это сделать:

1. Власть на систему:Убедитесь, что ваша система включена и что все необходимые компоненты функционируют правильно.
2. Подключите мультиметр:Используйте мультиметр для измерения напряжения, тока и сопротивления фазового триммера. Обратитесь к таблице данных для рекомендуемых значений и сравните их с вашими измерениями.
3. Отрегулируйте фазу:Используйте механизм регулировки фазы на фазовом триммере, чтобы внести небольшие корректировки на фазу сигнала. Следите за выводом фазового триммера, используя анализатор спектра или другое подходящее испытательное оборудование, чтобы убедиться, что корректировки фазы работают правильно.
4. Проверьте стабильность:Оставьте систему работать на несколько минут и следите за выходом фазового триммера. Убедитесь, что фазовые корректировки стабильны, и что с течением времени нет колебаний или дрейфа.

Поиск неисправностей

Если вы сталкиваетесь с какими -либо проблемами во время установки или процесса тестирования, не паникуйте. Вот несколько общих проблем и как их устранить:

• Нет выходного сигнала:Если фазовый триммер не производит выходной сигнал, проверьте источник питания, входной сигнал и паяные соединения. Убедитесь, что источник питания обеспечивает правильное напряжение и что входной сигнал находится в пределах указанного диапазона. Если припаянные соединения свободны или повреждены, перепродайте их.
• Неправильная настройка фазы:Если корректировки фазы не работают правильно, проверьте механизм регулировки фазы на фазовом триммере. Убедитесь, что он не поврежден или не застрял. При необходимости обратитесь к таблицу данных для инструкций о том, как правильно настроить фазу.
• Перегрев:Если фазовый триммер перегревается, проверьте рассеяние мощности и механизм рассеяния тепла. Убедитесь, что устройство не работает за пределами его рекомендуемого рейтинга питания и что существует достаточная вентиляция или тепло.

Заключение

Установка фазовых триммеров может показаться сложной задачей, но с правильными инструментами, знаниями и небольшим терпением вы можете сделать это как профессионал. Не забудьте следовать проверкам предварительной установки, выберите правильный метод монтажа, тщательно припаяйте выводы и тщательно протестировать устройство. Если у вас есть какие -либо вопросы или вам нужна дополнительная помощь, не стесняйтесь обращаться к нам. Как поставщик фазовых триммеров, мы здесь, чтобы помочь вам получить максимальную отдачу от ваших устройств.

Если вы заинтересованы в покупке триммеров фазы или у вас есть другие вопросы о наших продуктах, не стесняйтесь обращаться к нам для консультации. Мы будем рады обсудить ваши конкретные потребности и предоставить вам лучшие решения для вашего приложения.
