Как согласовать выходное сопротивление радиочастотного усилителя?

Привет! Как поставщик ВЧ-усилителей, в последнее время я получаю кучу вопросов о том, как согласовать выходное сопротивление ВЧ-усилителя. Это важная тема, и я рад поделиться с вами некоторыми мыслями.

Прежде всего, давайте поговорим о том, почему согласование импедансов так важно. В мире радиочастотных усилителей согласование импеданса похоже на поиск идеального партнера для танца. Когда выходное сопротивление усилителя совпадает с сопротивлением нагрузки (устройства, к которому он подключен), это обеспечивает максимальную передачу мощности. Это означает, что вы получаете максимальную отдачу от своего усилителя и уменьшаете отражения сигнала. Отражения сигнала могут вызвать всевозможные головные боли, такие как снижение эффективности, повышенный шум и даже повреждение усилителя.

Итак, как же согласовать выходное сопротивление радиочастотного усилителя? Что ж, есть несколько разных методов, и я познакомлю вас с некоторыми из наиболее распространенных.

1. Использование соответствующей сети

Одним из наиболее популярных способов согласования импеданса является использование согласующей сети. Согласующая цепь — это схема, предназначенная для преобразования импеданса усилителя в соответствие с импедансом нагрузки. Существует несколько типов согласующих сетей, но наиболее распространенными являются L-сеть и Pi-сеть.

L-сеть — это простой и эффективный способ согласования импеданса. Он состоит из двух реактивных компонентов (индукторов или конденсаторов), расположенных в форме буквы L. Значения этих компонентов рассчитываются на основе входного и выходного импеданса, который вы пытаетесь согласовать. Например, если выходное сопротивление вашего усилителя составляет 50 Ом, а сопротивление нагрузки — 25 Ом, L-цепь можно спроектировать так, чтобы преобразовать сопротивление 50 Ом в сопротивление 25 Ом.

Pi-сеть немного сложнее L-сети, но она предлагает большую гибкость. Он состоит из трех реактивных компонентов, расположенных в форме числа Пи. Pi-сеть может использоваться для согласования более широкого диапазона импедансов, а также обеспечивает некоторые возможности фильтрации.

При проектировании соответствующей сети важно использовать высококачественные компоненты. Компоненты низкого качества могут привести к потерям и повлиять на производительность соответствующей сети. Вы можете найти отличные радиочастотные компоненты от надежных поставщиков, которые действительно могут улучшить работу вашего усилителя.

2. Настройка усилителя

Другой способ согласовать выходное сопротивление — настройка самого усилителя. Некоторые радиочастотные усилители имеют регулируемые компоненты, которые позволяют точно настроить выходное сопротивление. Это может быть отличным вариантом, если вам нужно внести небольшие изменения в импеданс для достижения лучшего согласования.

Например, некоторые усилители имеют регулируемые настройки смещения, которые могут влиять на выходное сопротивление. Регулируя смещение, вы можете изменить рабочую точку усилителя и потенциально улучшить согласование импедансов. Однако важно соблюдать осторожность при настройке усилителя, поскольку неправильные настройки могут привести к тому, что усилитель будет работать за пределами своих технических характеристик и потенциально повредить его.

3. Использование трансформатора

Трансформаторы также можно использовать для согласования импеданса. Трансформатор работает, изменяя уровни напряжения и тока между двумя цепями, что может эффективно изменять импеданс. Например, понижающий трансформатор можно использовать для уменьшения импеданса выхода усилителя, чтобы он соответствовал нагрузке с более низким импедансом.

Трансформаторы имеют некоторые преимущества перед другими методами согласования. Они могут обеспечить изоляцию между усилителем и нагрузкой, что может быть полезно в некоторых приложениях. Они также имеют широкую полосу пропускания, что означает, что они могут хорошо работать в широком диапазоне частот. Однако трансформаторы могут быть громоздкими и дорогими, особенно для устройств большой мощности.

4. Выбор правильного усилителя

Один из самых простых способов обеспечить хорошее согласование импедансов — это выбрать усилитель, выходное сопротивление которого уже близко к сопротивлению вашей нагрузки. Наша компания предлагает широкий ассортимент радиочастотных усилителей с различным выходным сопротивлением для различных применений.

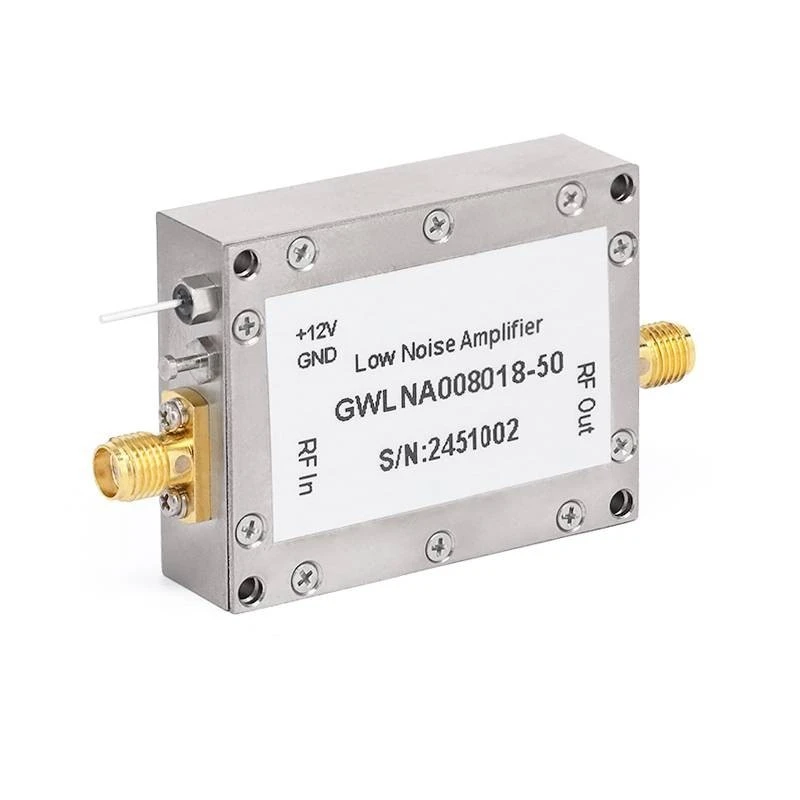

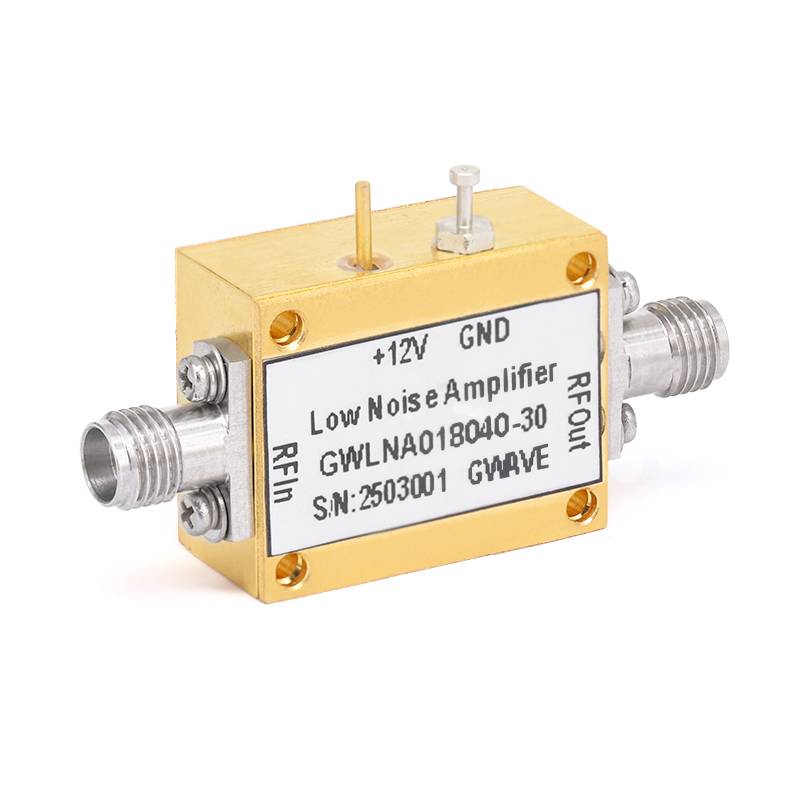

Например, если вы работаете над проектом, для которого требуется малошумящий усилитель с выходным сопротивлением 50 Ом, у нас есть несколько отличных вариантов. Ознакомьтесь с нашимМалошумящие усилители 40 ГГц,Малошумящие усилители 18 ГГц, иМалошумящие усилители 50 ГГц. Эти усилители разработаны для обеспечения превосходных характеристик и доступны с различными выходными сопротивлениями в соответствии с вашими потребностями.

Тестирование и проверка

После того как вы внедрили метод согласования выходного импеданса, важно протестировать и проверить результаты. Вы можете использовать анализатор цепей для измерения импеданса и коэффициента отражения усилителя и нагрузки. Коэффициент отражения — это мера того, какая часть сигнала отражается обратно от нагрузки. Низкий коэффициент отражения указывает на хорошее согласование импедансов.

Если вы обнаружите, что согласование импеданса не так хорошо, как хотелось бы, возможно, вам придется внести некоторые изменения в настройки согласующей сети или усилителя. Чтобы добиться идеального соответствия, может потребоваться некоторое время проб и ошибок, но усилия по обеспечению оптимальной производительности вашей радиочастотной системы стоят того.

Заключение

Согласование выходного сопротивления радиочастотного усилителя является важным шагом в обеспечении производительности и эффективности вашей радиочастотной системы. Независимо от того, решите ли вы использовать согласующую сеть, настроить усилитель, использовать трансформатор или выбрать правильный усилитель с самого начала, существует несколько методов, которые помогут вам добиться хорошего согласования импедансов.

Если у вас все еще возникают проблемы с согласованием импеданса или вы ищете подходящий ВЧ-усилитель для своего проекта, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам найти лучшие решения для ваших радиочастотных потребностей. Независимо от того, являетесь ли вы любителем, работающим над небольшим проектом, или профессионалом в отрасли, у нас есть опыт и продукты, которые помогут вам. Поэтому не стесняйтесь обращаться к нам для получения дополнительной информации и начала обсуждения требований к вашему радиочастотному усилителю.

Ссылки

• Позар, Д.М. (2011). Микроволновая техника. Уайли.
• Коллин, Р.Э. (2001). Основы микроволновой техники. МакГроу-Хилл.
