Как устранить неполадки радиочастотных нагрузок?

Устранение неполадок с радиочастотными нагрузками может стать некоторой головной болью, но при правильном ноу-хау это может стать выполнимой задачей. Как поставщик радиочастотных грузов, я видел свою долю проблем и за эти годы научился некоторым хитростям. Давайте углубимся в то, как эффективно устранять неполадки радиочастотных нагрузок.

Понимание основ радиочастотных нагрузок

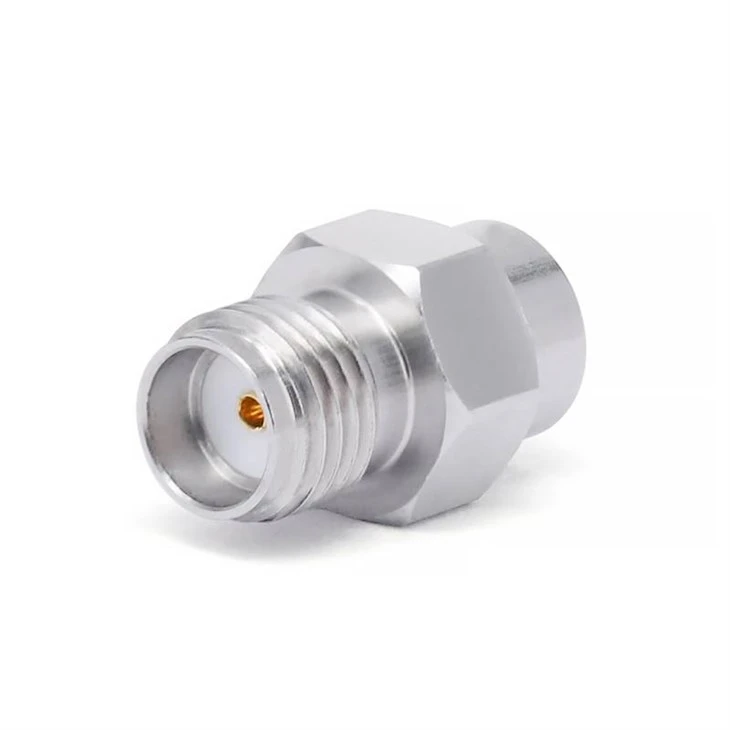

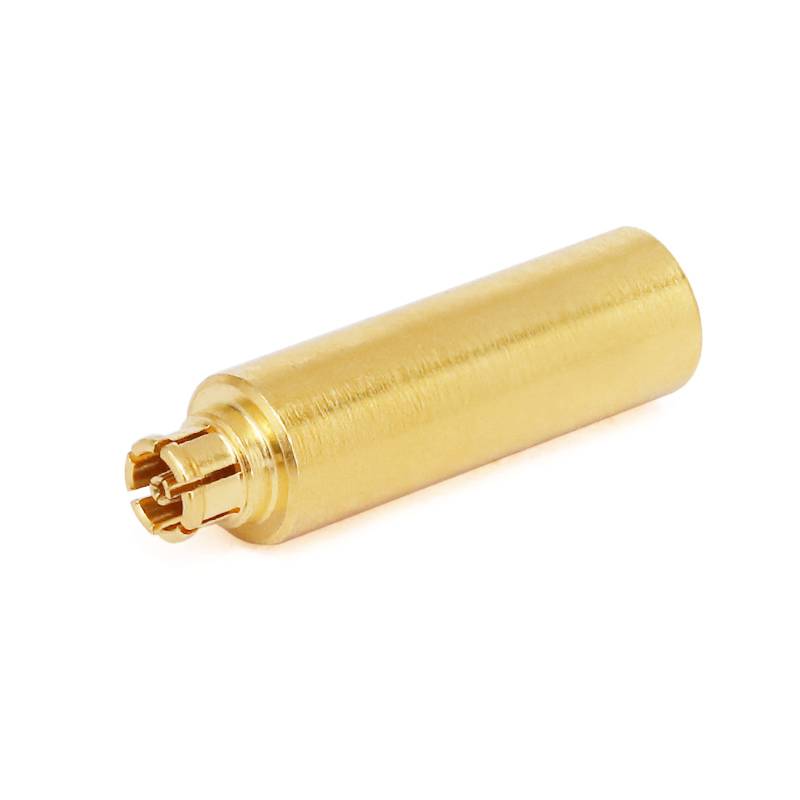

Прежде всего, что такое радиочастотные нагрузки? Радиочастотные нагрузки — это устройства, которые поглощают радиочастотную энергию и рассеивают ее в виде тепла. Они используются в различных приложениях, таких как тестирование передатчиков, приемников и другого радиочастотного оборудования. Существуют различные типы радиочастотных нагрузок, напримерG3PO РЧ нагрузки,SMA РЧ нагрузки, иГПО РФ Нагрузки. Каждый тип имеет свои собственные характеристики и характеристики, которые могут повлиять на их работу и проблемы, с которыми они могут столкнуться.

Визуальный осмотр

Первым шагом в устранении неполадок любой радиочастотной нагрузки является визуальный осмотр. Посмотрите внимательно на саму нагрузку. Проверьте наличие физических повреждений, таких как трещины, вмятины или ослабленные соединения. Поврежденная радиочастотная нагрузка может вызвать всевозможные проблемы, такие как плохое согласование импедансов или даже полный отказ.

Посмотрите на разъемы. Являются ли они чистыми и не имеют следов коррозии? Корродированные разъемы могут привести к потере сигнала и неточным измерениям. Если вы заметили коррозию, попробуйте очистить разъемы подходящим очистителем контактов. Обязательно следуйте инструкциям производителя при использовании любых чистящих средств.

Также проверьте кабель, подключенный к радиочастотной нагрузке. Ищите любые признаки износа, такие как потертые провода или поврежденная изоляция. Неисправный кабель может вызвать в системе шум и помехи, что затрудняет получение точных показаний.

Тестирование импеданса

Одним из наиболее важных аспектов радиочастотной нагрузки является ее импеданс. Импеданс — это мера сопротивления нагрузки потоку радиочастотной энергии. Большинство радиочастотных нагрузок рассчитаны на определенное сопротивление, обычно 50 Ом. Если сопротивление нагрузки отключено, это может вызвать отражения и стоячие волны, которые могут повлиять на работу вашей радиочастотной системы.

Чтобы проверить импеданс радиочастотной нагрузки, вам понадобится анализатор импеданса или анализатор цепей. Это специализированные устройства, которые могут измерять импеданс устройства в диапазоне частот. Подключите анализатор к ВЧ-нагрузке и следуйте инструкциям для выполнения измерения.

Если измеренное сопротивление значительно отличается от указанного значения, возможно, проблема в нагрузке. Это может быть связано с производственным дефектом, физическим повреждением или проблемой с разъемами. В некоторых случаях вы можете отрегулировать нагрузку, чтобы скорректировать импеданс, но в других случаях вам может потребоваться заменить нагрузку.

Управление мощностью

Еще одним важным фактором, который следует учитывать, является пропускная способность радиочастотной нагрузки. Каждая радиочастотная нагрузка имеет максимальную номинальную мощность, которая указывает максимальное количество радиочастотной мощности, которую она может безопасно рассеивать. Если вы попытаетесь эксплуатировать нагрузку на уровне мощности выше ее номинальной, она может перегреться и выйти из строя.

Чтобы проверить, является ли управление мощностью проблемой, вам необходимо знать уровень мощности радиочастотного сигнала, подаваемого на нагрузку. Для измерения мощности можно использовать измеритель мощности. Сравните измеренную мощность с максимальной номинальной мощностью радиочастотной нагрузки.

Если уровень мощности близок к номинальному или превышает его, необходимо принять меры. Вы можете либо уменьшить мощность радиочастотного сигнала, либо использовать нагрузку с более высокой номинальной мощностью. Перегрев может не только повредить нагрузку, но и создать угрозу безопасности, поэтому важно решить эту проблему как можно скорее.

Частотная характеристика

Радиочастотные нагрузки предназначены для работы в определенном диапазоне частот. Если вы используете нагрузку за пределами указанного диапазона частот, она может работать не так, как ожидалось. Частотная характеристика радиочастотной нагрузки описывает, как ее характеристики меняются с частотой.

Для проверки частотной характеристики можно использовать анализатор спектра или анализатор цепей. Эти инструменты могут измерять амплитуду и фазу радиочастотного сигнала на разных частотах. Постройте результаты на графике, чтобы увидеть, как нагрузка ведет себя в диапазоне частот.

Если частотная характеристика не ровная или имеются значительные отклонения, это может указывать на проблему с нагрузкой. Это может быть связано с конструктивным недостатком, производственным дефектом или вмешательством других компонентов системы. В некоторых случаях вы можете компенсировать проблемы с частотной характеристикой, используя дополнительные методы фильтрации или эквалайзера.

Целостность сигнала

При поиске и устранении неисправностей радиочастотных нагрузок также важно учитывать целостность сигнала. Хорошая радиочастотная нагрузка не должна вносить в сигнал каких-либо существенных искажений или шумов. Для проверки целостности сигнала можно использовать генератор сигналов и осциллограф.

Сгенерируйте известный радиочастотный сигнал и примените его к радиочастотной нагрузке. Затем используйте осциллограф для измерения выходного сигнала. Сравните выходной сигнал с входным сигналом. Обращайте внимание на любые признаки искажений, например изменения амплитуды, фазы или формы сигнала.

Если вы заметили какие-либо значительные искажения, это может быть связано с проблемой радиочастотной нагрузки. Это может быть вызвано нелинейностью нагрузки, плохим согласованием импедансов или помехами от других источников. Возможно, вам придется дополнительно изучить причину искажения и принять соответствующие меры.

Температурное тестирование

Температура может оказывать существенное влияние на производительность радиочастотной нагрузки. Поскольку нагрузка рассеивает радиочастотную энергию в виде тепла, ее температура может повыситься. Если температура становится слишком высокой, это может повлиять на импеданс, мощность и частотную характеристику нагрузки.

Для проверки температуры радиочастотной нагрузки можно использовать инфракрасный термометр или термопару. Измерьте температуру нагрузки во время ее работы. Сравните измеренную температуру с максимальной рабочей температурой, указанной производителем.

Если температура приближается к максимальному пределу или превышает его, необходимо улучшить охлаждение нагрузки. Вы можете использовать радиатор или охлаждающий вентилятор, чтобы рассеять тепло. В некоторых случаях вам может потребоваться уменьшить мощность радиочастотного сигнала, чтобы предотвратить перегрев.

Калибровка

Регулярная калибровка необходима для поддержания точности радиочастотной нагрузки. Со временем производительность радиочастотной нагрузки может измениться из-за таких факторов, как старение, изменения температуры и условия окружающей среды. Калибровка гарантирует, что нагрузка по-прежнему работает в пределах заданного допуска.

Большинство радиочастотных нагрузок необходимо периодически калибровать, обычно раз в год или согласно рекомендациям производителя. Чтобы откалибровать радиочастотную нагрузку, вам необходимо отправить ее в калибровочную лабораторию. Лаборатория будет использовать специализированное оборудование для измерения производительности нагрузки и, при необходимости, ее корректировки, чтобы вернуть ее в заданные пределы.

Заключение

Устранение неполадок радиочастотных нагрузок может оказаться сложным процессом, но, выполнив следующие действия, вы сможете выявить и устранить многие распространенные проблемы. Не забудьте начать с визуального осмотра, а затем перейти к проверке импеданса, допустимой мощности, частотной характеристики, целостности сигнала и температуры. Регулярная калибровка также важна для обеспечения точности нагрузки.

Если у вас по-прежнему возникают проблемы с устранением неполадок радиочастотной нагрузки или вам нужна новая радиочастотная нагрузка для вашего приложения, не стесняйтесь обращаться к нам. Как поставщик РЧ-нагрузок, мы располагаем широким ассортиментом высококачественных РЧ-нагрузок, в том числеG3PO РЧ нагрузки,SMA РЧ нагрузки, иГПО РФ Нагрузки. Мы можем помочь вам подобрать нагрузку, соответствующую вашим потребностям, и предоставить вам поддержку, необходимую для бесперебойной работы вашей радиочастотной системы. Свяжитесь с нами сегодня, чтобы обсудить ваши требования и начать процесс закупок.

Ссылки

• Справочник по радиочастотной инженерии
• Руководство по сетевому анализу и радиочастотным измерениям
• Документация производителя радиочастотной нагрузки
