Каковы преимущества и недостатки радиочастотных усилителей класса А?

Привет! Как поставщик радиочастотных усилителей, я уже довольно давно имею дело с этими изящными устройствами. Сегодня я собираюсь погрузиться в мир радиочастотных усилителей класса А и поговорить об их преимуществах и недостатках.

Начнем с хорошего – преимуществ ВЧ-усилителей класса А. Во-первых, они обеспечивают превосходную линейность. Линейность имеет большое значение для радиочастотных усилителей, поскольку означает, что выходной сигнал точно воспроизводит входной сигнал. Другими словами, искажений очень мало. Это очень важно в приложениях, где точность сигнала имеет решающее значение, например, в высококачественных аудиосистемах или некоторых типах систем связи. Например, если вы пытаетесь передать сложный радиосигнал с множеством разных частот, усилитель класса А позаботится о том, чтобы все эти частоты вышли на другом конце, не перепутавшись.

Еще одной замечательной особенностью радиочастотных усилителей класса А является их низкий уровень гармонических искажений. Гармоники — это нежелательные частоты, кратные исходной частоте сигнала. Когда у вас много гармонических искажений, это может вызвать помехи для других сигналов в том же частотном диапазоне. Усилители класса А сводят эти гармоники к минимуму, что является огромным плюсом в многолюдных радиочастотных средах.

Усилители класса А также имеют относительно простую конструкцию. По сравнению с некоторыми другими классами радиочастотных усилителей их легче понять и построить. Эта простота может привести к снижению затрат на разработку и сокращению циклов проектирования. Если вы мелкий производитель или любитель, это может быть настоящим преимуществом. Вам не нужно быть ученым-ракетчиком, чтобы настроить и запустить усилитель класса А.

Теперь поговорим о частотной характеристике. Радиочастотные усилители класса А обычно имеют широкую и ровную частотную характеристику. Это означает, что они могут усиливать сигналы в широком диапазоне частот без значительной потери усиления. Независимо от того, работаете ли вы с низкочастотными или высокочастотными радиочастотными сигналами, усилитель класса А вполне с ними справится. Например, нашМалошумящие усилители 18 ГГцпредназначены для использования преимуществ широкой частотной характеристики усилителей класса А для обеспечения превосходных характеристик в диапазоне 18 ГГц.

Однако, как и любая технология, радиочастотные усилители класса А – это не только солнечный свет и радуга. Есть несколько существенных недостатков, о которых вам следует знать.

Одним из самых больших недостатков является их низкая эффективность. Усилители класса А известны своей энергоемкостью. Они работают с активным устройством (обычно транзистором), проводящим все время, даже когда нет входного сигнала. Эта постоянная проводимость означает, что много энергии тратится в виде тепла. Фактически, в усилителе класса А максимальный теоретический КПД составляет всего 50%, но в реальных приложениях он часто намного ниже, иногда около 20–30%. Это серьезная проблема в устройствах с батарейным питанием или в приложениях, где энергопотребление является критическим фактором. Например, если вы собираете портативное радиочастотное устройство, высокое энергопотребление усилителя класса А может быстро разрядить батарею, сокращая время работы устройства.

Тепло, выделяемое усилителями класса А, — это не просто проблема энергопотребления; это также проблема надежности. Чрезмерное нагревание может со временем привести к ухудшению качества компонентов усилителя, что приведет к сокращению срока службы и более частым сбоям. Вам необходимо инвестировать в хорошие решения для отвода тепла, чтобы усилитель оставался прохладным, что увеличивает общую стоимость и сложность системы.

Еще одним недостатком является ограниченная выходная мощность. Усилители класса А не очень подходят для приложений с высокой мощностью. Из-за их низкого КПД и проблем с рассеиванием тепла трудно заставить усилитель класса А выдавать большую мощность. Если вам нужно усилить сигнал до очень высокого уровня мощности, вам, возможно, придется обратить внимание на другие классы усилителей, например, класс B или класс C.

С точки зрения стоимости, хотя конструкция усилителей класса А относительно проста, общая стоимость все равно может быть высокой. Потребность в высококачественных компонентах, обеспечивающих хорошую линейность и низкий уровень искажений, а также стоимость решений по отводу тепла могут складываться. Это может сделать усилители класса А менее привлекательными для приложений, чувствительных к стоимости.

Давайте также поговорим о размере. Из-за требований к теплоотводу и необходимости использования более мощных источников питания для обработки высокого энергопотребления усилители класса А имеют тенденцию быть более громоздкими, чем усилители других типов. Это может стать проблемой в приложениях, где пространство ограничено, например, в некоторых типах мобильных устройств или компактных радиочастотных системах.

Даже несмотря на эти недостатки, существует множество ситуаций, в которых радиочастотные усилители класса А могут оказаться полезными. Например, в приложениях, где качество сигнала является главным приоритетом, например, в научно-исследовательском оборудовании или высококачественных аудиосистемах, преимущества линейности и низкого уровня искажений перевешивают недостатки низкой эффективности и высокой стоимости.

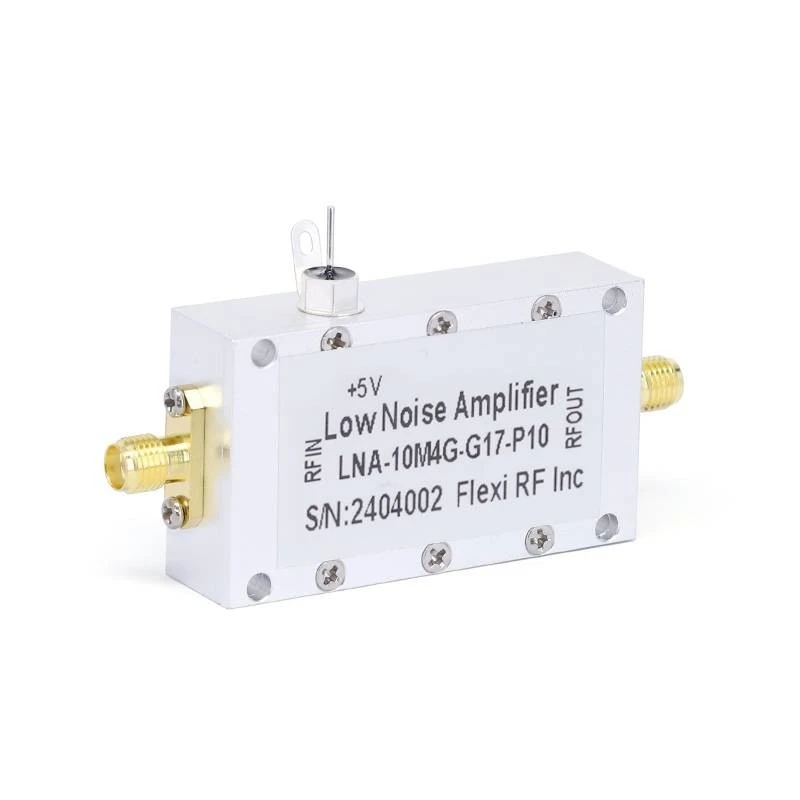

Если вас интересуют наши радиочастотные усилители, мы также предлагаемМалошумящие усилители 90 ГГциМалошумящие усилители 170 ГГц. Эти продукты разработаны для удовлетворения конкретных потребностей высокочастотных приложений, используя преимущества уникальных характеристик усилителей класса А и пытаясь смягчить некоторые недостатки.

Итак, если вы ищете ВЧ-усилители и рассматриваете усилители класса А, важно тщательно взвесить все «за» и «против». Подумайте о конкретных требованиях вашего приложения, таких как энергопотребление, качество сигнала и стоимость. Если у вас есть какие-либо вопросы или вы хотите обсудить ваши потребности подробнее, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам найти лучшее решение ВЧ-усилителя для вашего проекта. Независимо от того, являетесь ли вы крупным производителем или мелким любителем, у нас есть опыт и продукты, отвечающие вашим потребностям. Давайте начнем разговор и посмотрим, как мы можем работать вместе, чтобы подобрать вам ВЧ-усилитель, подходящий для вашей ситуации.

Ссылки

• «Дизайн радиочастотного усилителя», Крис Боуик
• «Микроволновая техника» Дэвида М. Позара
