Каковы применения радиочастотных изоляторов в радиочастотных соединителях?

Радиочастотные изоляторы и радиочастотные соединители являются двумя важнейшими компонентами радиочастотных (РЧ) систем, каждый из которых имеет свои уникальные функции и характеристики. Как опытный поставщик радиочастотных изоляторов, я лично был свидетелем того, как эти два устройства работают в тандеме, повышая производительность радиочастотных систем. В этом блоге я углублюсь в применение ВЧ-изоляторов в ВЧ-соединителях, проливая свет на их совместные возможности и преимущества, которые они приносят в различных отраслях.

Общие сведения о радиочастотных изоляторах и радиочастотных ответвителях

Прежде чем мы рассмотрим их применение, давайте кратко разберемся, что такое радиочастотные изоляторы и радиочастотные соединители. Радиочастотный изолятор — это двухпортовое устройство, которое позволяет радиочастотным сигналам проходить в одном направлении, обеспечивая при этом высокую изоляцию в обратном направлении. В основном он используется для защиты чувствительных радиочастотных компонентов от отраженных сигналов, которые могут вызвать нестабильность, помехи и даже повреждение оборудования.

С другой стороны, радиочастотный соединитель — это многопортовое устройство, которое отбирает часть радиочастотного сигнала из линии передачи и доставляет его в другой порт. Ответвители используются для различных целей, таких как мониторинг сигнала, измерение мощности и распределение сигнала.

Применение радиочастотных изоляторов в радиочастотных ответвителях

Защита сигнала

Одним из основных применений радиочастотных изоляторов в радиочастотных разветвителях является защита сигналов. В типичной радиочастотной системе радиочастотные соединители часто используются для выборки и контроля мощности основного сигнала. Однако любое несоответствие импеданса на пути мониторинга может вызвать отражения, которые затем могут вернуться обратно к источнику и нарушить основной сигнал.

Размещая радиочастотный изолятор между радиочастотным соединителем и оборудованием мониторинга, мы можем предотвратить попадание отраженных сигналов в источник. Например, в беспроводной базовой станции радиочастотный соединитель дискретизирует выходной сигнал усилителя мощности для целей мониторинга. Между соединителем и измерителем мощности устанавливается радиочастотный изолятор для защиты усилителя мощности от отраженных сигналов, вызванных несоответствием импеданса в измерителе мощности или соединительных кабелях. Это обеспечивает стабильность и надежность работы усилителя мощности.

Улучшение качества сигнала

Радиочастотные изоляторы также могут улучшить качество сигнала в устройствах радиочастотного сопряжения. Когда для распределения сигнала используется радиочастотный соединитель, выходные порты могут испытывать различные условия нагрузки, что может привести к несоответствию импедансов и отражениям. Эти отражения могут вызвать искажение сигнала и помехи, ухудшая общее качество сигнала.

К каждому выходному порту РЧ соединителя можно добавить радиочастотный изолятор для поглощения отраженных сигналов и обеспечения согласованной нагрузки на ответвитель. Это помогает поддерживать чистый и стабильный выходной сигнал, особенно в высокочастотных приложениях, где целостность сигнала имеет первостепенное значение. Например, в системе спутниковой связи радиочастотные соединители используются для распределения радиочастотных сигналов на несколько приемников. ВЧ-изоляторы на выходных портах ответвителей обеспечивают высокое качество сигналов, принимаемых каждым приемником, без помех, вызванных отражениями.

Защита усилителя мощности в связанных системах

В радиочастотных системах, где усилители мощности используются вместе с радиочастотными соединителями, радиочастотные изоляторы играют жизненно важную роль в защите усилителей мощности. Усилители мощности чувствительны к отраженной мощности, а чрезмерная отраженная мощность может вызвать перегрев и повреждение компонентов усилителя.

Когда для измерения выходной мощности усилителя мощности используется радиочастотный соединитель, изолятор, расположенный между усилителем и ответвителем, предотвращает попадание отраженной мощности от ответвителя или последующих компонентов мониторинга или распределения на усилитель. Это продлевает срок службы усилителя мощности и снижает риск сбоев системы. Например, в радиолокационной системе усилитель мощности генерирует мощные радиочастотные сигналы, а радиочастотный преобразователь отбирает часть этого сигнала для мониторинга. Радиочастотный изолятор обеспечивает безопасную и эффективную работу усилителя мощности.

Конкретные примеры продуктов

Как поставщик радиочастотных изоляторов, мы предлагаем широкий ассортимент радиочастотных изоляторов, подходящих для различных применений радиочастотных соединителей. НашКоаксиальные радиочастотные изоляторы 6 ГГцидеально подходят для приложений в диапазоне частот 6 ГГц, таких как системы Wi-Fi 6E. Эти изоляторы обеспечивают превосходную изоляцию и низкие вносимые потери, обеспечивая надежную работу радиочастотных соединителей в этих системах.

Для высокочастотных применений нашиКоаксиальные радиочастотные изоляторы 40 ГГцпредназначены для решения проблем, связанных с частотами миллиметровых волн. Они обычно используются в базовых станциях миллиметрового диапазона 5G, где радиочастотные соединители используются для мониторинга и распределения сигнала. Изоляторы защищают чувствительные компоненты системы от отраженных сигналов и поддерживают качество сигнала на этих высоких частотах.

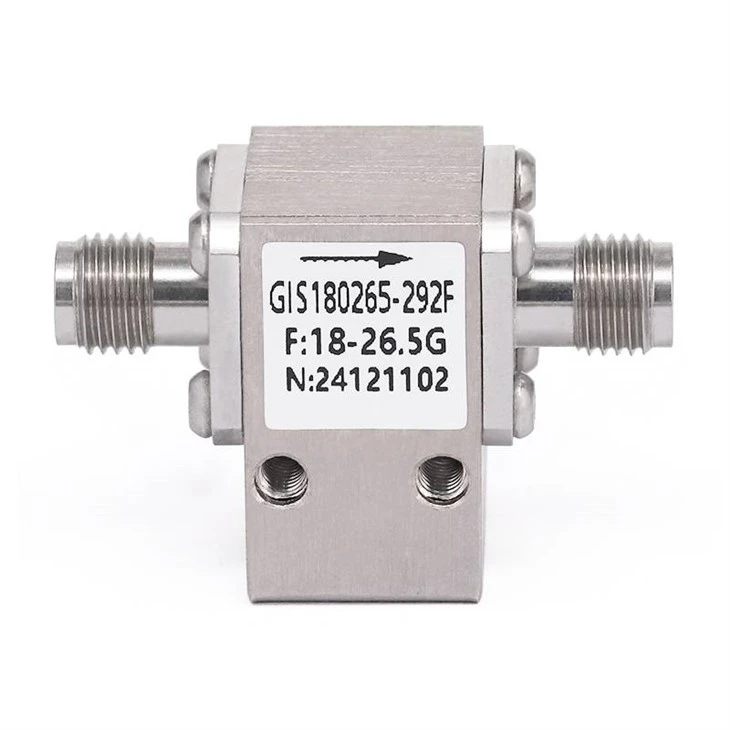

НашКоаксиальные радиочастотные изоляторы 26,5 ГГцтакже хорошо подходят для приложений в диапазоне частот 24–26,5 ГГц, например, в автомобильных радиолокационных системах. В этих системах для разделения и распределения радиочастотных сигналов используются ВЧ-ответвители, а изоляторы обеспечивают стабильность и надежность работы РЛС, защищая компоненты от отражений.

Заключение и призыв к действию

В заключение отметим, что области применения радиочастотных изоляторов в радиочастотных соединителях разнообразны и важны для правильного функционирования радиочастотных систем. От защиты сигнала до улучшения качества сигнала и защиты усилителей мощности — радиочастотные изоляторы играют решающую роль в повышении производительности и надежности систем на базе радиочастотных соединителей.

Если вы ищете высококачественные радиочастотные изоляторы для ваших радиочастотных соединителей, мы здесь, чтобы предоставить вам лучшие решения. Наша команда экспертов может помочь вам выбрать наиболее подходящие изоляторы с учетом ваших конкретных требований. Независимо от того, работаете ли вы в телекоммуникационной, аэрокосмической или автомобильной промышленности, у нас есть продукты и знания, отвечающие вашим потребностям. Свяжитесь с нами сегодня, чтобы начать обсуждение закупок и вывести вашу радиочастотную систему на новый уровень.

Ссылки

1. Позар, Д.М. (2011). Микроволновая техника (4-е изд.). Уайли.
2. Коллин, Р.Э. (2001). Основы микроволновой техники (2-е изд.). МакГроу - Хилл.
3. Венделин, Г.Д., Павио, А.М., и Роде, Ю.Л. (1990). Проектирование микроволновых схем с использованием линейных и нелинейных методов. Уайли.
