Каковы различия между монолитными и гибридными ВЧ-циркуляторами?

В сфере радиочастотных (РЧ) технологий циркуляторы играют решающую роль в управлении потоком радиочастотных сигналов. Это пассивные невзаимные устройства, которые позволяют сигналам перемещаться в определенном направлении вокруг портов. Двумя распространенными типами РЧ-циркуляторов являются монолитные и гибридные циркуляторы. Как поставщик ВЧ-циркуляторов, я воочию стал свидетелем уникальных характеристик и применений этих двух типов, и в этом блоге я углублюсь в их различия.

1. Структурный проект

Монолитные радиочастотные циркуляторы

Монолитные радиочастотные циркуляторы построены как единый интегрированный блок. Компоненты сердечника, такие как ферритовый материал, микрополосковые или полосковые схемы и магнитные структуры, изготавливаются на одной подложке. Эта цельная конструкция имеет ряд преимуществ. Во-первых, он обеспечивает высокий уровень механической стабильности. Поскольку все компоненты являются частью единой конструкции, снижается риск смещения или механического повреждения из-за внешних вибраций или ударов.

Во-вторых, компактная конструкция монолитных циркуляционных насосов делает их идеальными для применений, где пространство ограничено. Например, в устройствах связи малого форм-фактора, таких как портативные радиостанции или миниатюрные радиолокационные системы, монолитный циркуляционный насос можно легко интегрировать в ограниченное доступное пространство.

Гибридные радиочастотные циркуляторы

Гибридные радиочастотные циркуляторы, с другой стороны, создаются путем объединения нескольких дискретных компонентов. Эти компоненты могут включать отдельные ферритовые элементы, разъемы и печатные платы. Модульная природа гибридных циркуляторов обеспечивает большую гибкость конструкции. Инженеры могут выбирать различные типы ферритовых материалов, разъемов и конфигураций схем в зависимости от конкретных требований приложения.

Однако такая модульность имеет и некоторые недостатки. Множество компонентов необходимо тщательно собирать, что увеличивает риск перекоса. Небольшое смещение во время процесса сборки может значительно ухудшить производительность циркуляционного насоса, например, увеличить вносимые потери или снизить изоляцию.

2. Эксплуатационные характеристики

Вносимая потеря

Вносимые потери являются критическим параметром производительности радиочастотных циркуляторов, поскольку они представляют собой величину мощности сигнала, которая теряется при прохождении сигнала через циркулятор. Монолитные циркуляторы обычно имеют меньшие вносимые потери по сравнению с гибридными циркуляторами. Интегрированная конструкция монолитных циркуляторов уменьшает количество интерфейсов и разрывов на пути прохождения сигнала, что приводит к меньшему затуханию сигнала.

В приложениях, где мощность сигнала имеет решающее значение, например, в мощных радиочастотных передатчиках, более низкие вносимые потери монолитных циркуляторов могут помочь сохранить целостность передаваемого сигнала. Например, в системе спутниковой связи монолитный циркуляционный насос может гарантировать, что мощный радиочастотный сигнал от передатчика достигнет антенны с минимальными потерями.

Гибридные циркуляторы из-за конструкции дискретных компонентов могут иметь более высокие вносимые потери. Интерфейсы между различными компонентами могут вызывать отражения и рассеяние сигнала, что приводит к дополнительным потерям мощности. Однако при тщательном проектировании и выборе высококачественных компонентов вносимые потери гибридных циркуляторов можно свести к минимуму до приемлемого уровня для многих применений.

Изоляция

Изоляция — еще один важный показатель производительности, который измеряет способность циркулятора предотвращать утечку сигналов между несмежными портами. Монолитные циркуляторы обычно обеспечивают хорошую изоляцию. Интегрированная структура помогает сдерживать магнитные поля и уменьшать связь между портами.

В системе связи необходима высокая изоляция для предотвращения помех между различными путями прохождения сигнала. Например, в системе приемопередатчика циркуляционному устройству необходимо изолировать передатчик от приемника, чтобы избежать собственных помех. Монолитные циркуляторы могут эффективно обеспечить такую ​​изоляцию, обеспечивая правильную работу трансивера.

Гибридные циркуляторы также могут обеспечить высокую изоляцию, но требуют более тщательной разработки и настройки. Дискретные компоненты необходимо расположить и оптимизировать так, чтобы минимизировать связь между портами. В некоторых случаях могут потребоваться дополнительные экранирующие или фильтрующие компоненты для улучшения изоляции гибридных циркуляторов.

Частотная характеристика

Монолитные циркуляторы часто имеют более ограниченную частотную характеристику по сравнению с гибридными циркуляторами. Интегрированная конструкция монолитных циркуляторов оптимизирована для определенного диапазона частот в процессе производства. После изготовления может оказаться непросто изменить частотную характеристику монолитного циркулятора.

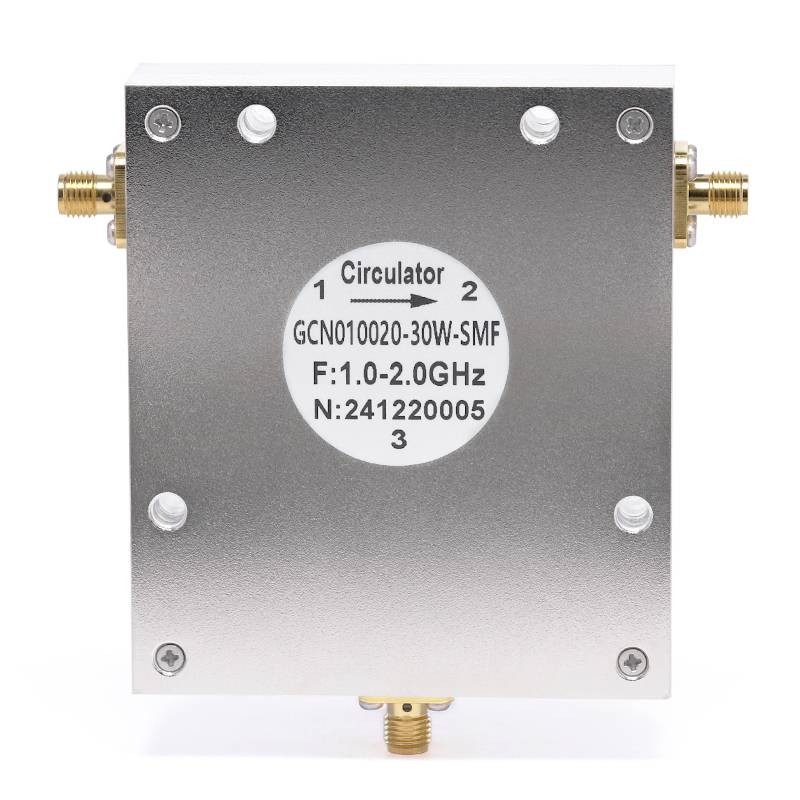

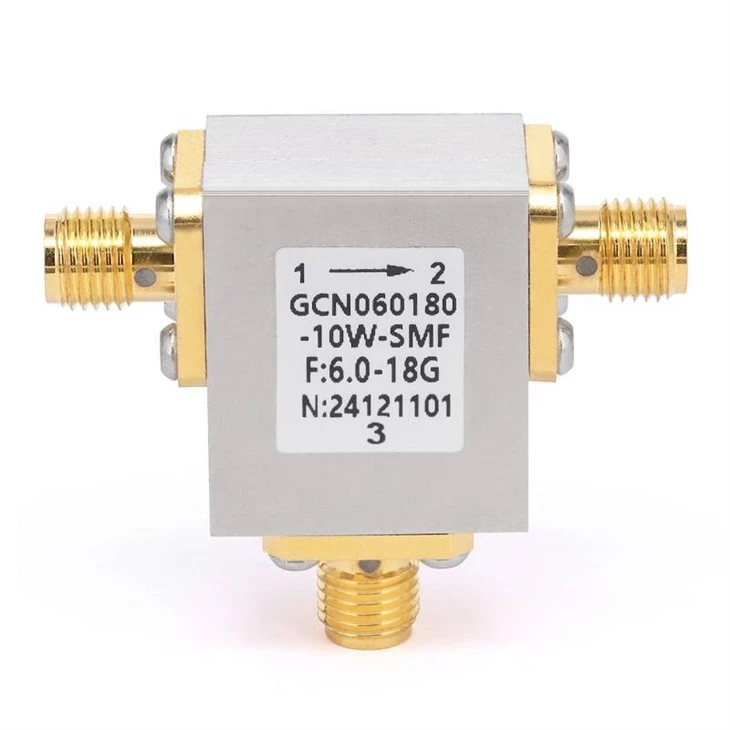

Гибридные циркуляторы благодаря своей модульной конструкции обеспечивают большую гибкость в частотной характеристике. Инженеры могут выбирать различные ферритовые материалы и конфигурации схем для достижения более широкого диапазона частот. Например, если приложение требует, чтобы циркуляционный насос работал в широком диапазоне частот, можно спроектировать гибридный циркуляционный насос, отвечающий этому требованию. Мы предлагаем различные циркуляторы с различными частотными диапазонами, такие какКоаксиальные ВЧ-циркуляторы 26,5 ГГц,Коаксиальные ВЧ-циркуляторы 40 ГГц, иКоаксиальные ВЧ-циркуляторы 18 ГГц.

3. Вопросы стоимости и производства

Расходы

Монолитные циркуляторы обычно дороже в производстве, чем гибридные циркуляторы. Процесс изготовления монолитных циркуляторов включает в себя передовые технологии производства полупроводников, такие как фотолитография и нанесение тонких пленок. Эти процессы требуют специального оборудования и чистых помещений, что увеличивает производственные затраты.

Гибридные циркуляторы, состоящие из отдельных компонентов, могут быть более экономичными. Компоненты могут быть получены от разных поставщиков, а процесс сборки относительно прост. Это делает гибридные циркуляторы более привлекательным вариантом для экономичных применений.

Сложность производства

Изготовление монолитных циркуляторов – сложный и узкоспециализированный процесс. Для обеспечения стабильной работы циркуляторов требуется точный контроль производственных параметров. Любое отклонение в производственном процессе может привести к значительным отклонениям в характеристиках монолитных циркуляторов.

Гибридные циркуляторы хотя и требуют тщательной сборки, но имеют относительно меньшую сложность изготовления. Отдельные компоненты можно легко протестировать и при необходимости заменить в процессе сборки. Это обеспечивает большую гибкость производственного процесса и сокращает время производства.

4. Приложения

Монолитные радиочастотные циркуляторы

Монолитные ВЧ-циркуляторы обычно используются в приложениях, где требуются высокая производительность, компактный размер и надежность. В военных и аэрокосмических приложениях, таких как радиолокационные системы и спутники связи, предпочтение отдается монолитным циркуляторам из-за их превосходных характеристик и высокой надежности. Компактный размер монолитных циркуляторов также делает их пригодными для использования в портативных устройствах связи и миниатюрных радиочастотных системах.

Гибридные радиочастотные циркуляторы

Гибридные радиочастотные циркуляторы находят широкое применение в коммерческих системах связи, таких как базовые станции сотовой связи и маршрутизаторы Wi-Fi. Экономическая эффективность и гибкость конструкции делают их популярным выбором для таких применений. Кроме того, в научно-исследовательских проектах, где требования к частоте могут измениться, гибридные циркуляторы можно легко модифицировать в соответствии с новыми требованиями.

Заключение

Таким образом, монолитные и гибридные РЧ-циркуляторы имеют явные различия с точки зрения конструкции, эксплуатационных характеристик, стоимости и применения. Монолитные циркуляторы обеспечивают высокую производительность, компактный размер и высокую надежность, но имеют более высокую стоимость и ограниченную гибкость частоты. Гибридные циркуляторы, с другой стороны, обеспечивают большую гибкость конструкции, экономическую эффективность и более широкую частотную характеристику за счет потенциально более низкой производительности и более высокой сложности сборки.

Как поставщик радиочастотных циркуляторов, мы понимаем разнообразные потребности наших клиентов. Если вам нужен высокопроизводительный монолитный циркуляционный насос для ответственного применения или экономичный гибридный циркуляционный насос для коммерческого проекта, мы можем предложить вам правильное решение. Если вы заинтересованы в наших радиочастотных циркуляторах или у вас есть какие-либо особые требования для вашего проекта, пожалуйста, свяжитесь с нами для подробного обсуждения и переговоров о закупках.

Ссылки

• Позар, Д.М. (2011). Микроволновая техника (4-е изд.). Уайли.
• Коллин, Р.Э. (2001). Основы микроволновой техники (2-е изд.). Уайли.
• Бахл, И.Дж. и Бхартиа, П. (1988). Проектирование полупроводниковых схем СВЧ. Уайли.
