Каковы основные параметры радиочастотных изоляторов?

Привет! Как поставщик радиочастотных изоляторов, в последнее время я получаю много вопросов об основных параметрах этих изящных устройств. Итак, я подумал, что мне понадобится несколько минут, чтобы объяснить вам это.

Начнем с основ. Радиочастотный изолятор — это двухпортовое устройство, которое позволяет радиочастотным сигналам проходить в одном направлении и блокирует их в обратном направлении. Это как улица с односторонним движением для радиочастотных сигналов. Эти изоляторы имеют решающее значение во многих радиочастотных системах, поскольку помогают предотвратить отражение сигнала и защитить чувствительное оборудование от повреждений.

Теперь давайте углубимся в ключевые параметры, которые необходимо учитывать при выборе радиочастотного изолятора.

Частотный диапазон

Частотный диапазон является одним из наиболее важных параметров радиочастотного изолятора. Он определяет диапазон частот, с которыми может эффективно работать изолятор. Разные приложения требуют разных диапазонов частот. Например, в системе мобильной связи может потребоваться изолятор, способный работать в диапазоне 800 МГц – 2,5 ГГц. С другой стороны, для спутниковой связи можно использовать гораздо более высокие частоты, например 20 ГГц и выше.

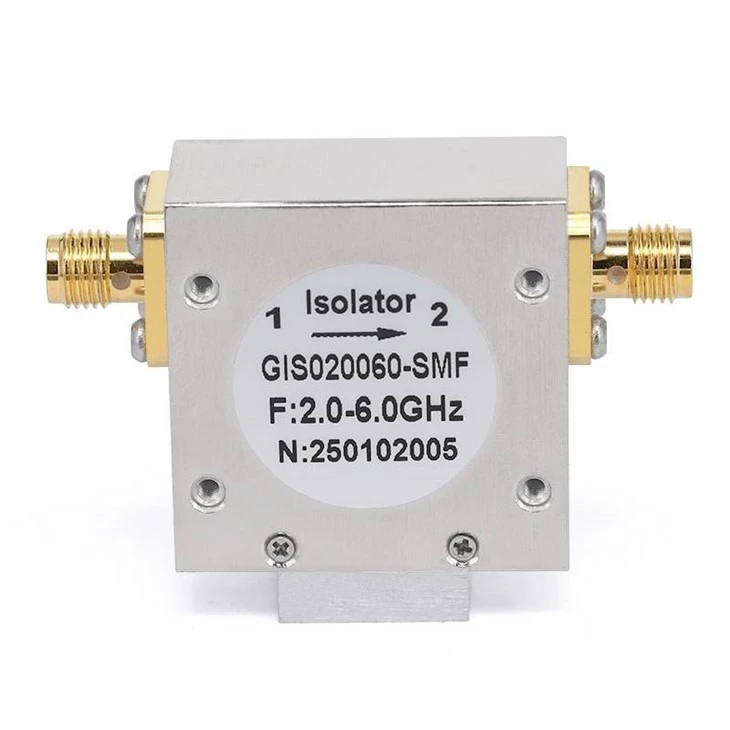

Мы предлагаем широкий ассортимент радиочастотных изоляторов с различными частотными диапазонами. Например, нашКоаксиальные радиочастотные изоляторы 26,5 ГГцпредназначены для точной обработки высокочастотных сигналов. Если вы работаете над проектом, требующим более низкого частотного диапазона, нашКоаксиальные радиочастотные изоляторы 6 ГГцвозможно, подойдет лучше. А для средних частот нашКоаксиальные радиочастотные изоляторы 18 ГГцможет быть решением, которое вы ищете.

Вносимая потеря

Вносимые потери — еще один критический параметр. Это мощность сигнала, которая теряется при прохождении радиочастотного сигнала через изолятор. В идеальном мире нам бы хотелось, чтобы вносимые потери были нулевыми, но на самом деле всегда есть какие-то потери. Меньшие вносимые потери означают, что большая часть мощности сигнала передается через изолятор, что, как правило, лучше сказывается на производительности вашей системы.

Обычно вносимые потери измеряются в децибелах (дБ). Для большинства приложений вносимые потери менее 0,5 дБ считаются хорошими. Однако в некоторых высокопроизводительных системах может потребоваться изолятор с еще меньшими вносимыми потерями, например 0,2 дБ или меньше. При выборе изолятора обязательно проверьте характеристики вносимых потерь и сравните их с требованиями вашей системы.

Изоляция

Изоляция — это мера того, насколько хорошо изолятор блокирует сигнал в обратном направлении. Он также измеряется в дБ. Более высокое значение изоляции означает, что изолятор лучше предотвращает отражения сигнала и помехи.

Например, если изолятор имеет изоляцию 20 дБ, это означает, что мощность сигнала в обратном направлении снижается в 100 раз по сравнению с прямым направлением. Во многих радиочастотных системах достаточно изоляции 20–30 дБ. Но в приложениях, где существует высокий риск помех сигнала, вам может потребоваться изолятор с еще более высокой изоляцией, например 40 дБ или более.

Управление мощностью

Под допустимой мощностью понимается максимальное количество радиочастотной мощности, которую изолятор может выдержать без повреждения. Это важный параметр, особенно в мощных радиочастотных системах. Превышение допустимой мощности изолятора может привести к перегреву, снижению производительности или даже необратимому повреждению.

Энергоемкость изолятора зависит от нескольких факторов, включая его конструкцию, материалы и механизм охлаждения. При выборе изолятора убедитесь, что он имеет мощность, превышающую максимальный уровень мощности в вашей системе.

КСВ (коэффициент стоячей волны по напряжению)

КСВ является мерой того, насколько хорошо изолятор согласован с импедансом радиочастотной системы. Низкий КСВ указывает на хорошее согласование импедансов, что означает, что большая часть мощности сигнала передается через изолятор и меньшая отражается обратно.

КСВ 1:1 идеален, но на практике его трудно достичь. Большинство радиочастотных изоляторов имеют КСВ от 1,2:1 до 1,5:1. Более высокий КСВ может привести к увеличению вносимых потерь и отражений сигнала, что может ухудшить производительность вашей радиочастотной системы.

Температурный диапазон

Температурный диапазон – это диапазон температур, в котором изолятор может эффективно работать. Различные приложения имеют разные требования к температуре. Например, при наружном применении изолятору может потребоваться работать в широком диапазоне температур: от -40°C до +85°C.

При выборе изолятора обязательно проверьте спецификацию температурного диапазона и убедитесь, что он соответствует требованиям вашего применения. Некоторые изоляторы предназначены для работы при экстремальных температурах, тогда как другие больше подходят для использования внутри помещений или в контролируемых средах.

Фазовый сдвиг

Фазовый сдвиг — это изменение фазы радиочастотного сигнала при его прохождении через изолятор. В некоторых приложениях, таких как антенны с фазированной решеткой, фазовый сдвиг изолятора необходимо тщательно контролировать. Стабильный и предсказуемый фазовый сдвиг важен для поддержания правильной работы радиочастотной системы.

Большинство радиочастотных изоляторов имеют относительно небольшой фазовый сдвиг, но его все равно следует учитывать, особенно в приложениях, где точность фазы имеет решающее значение.

Размер упаковки и монтаж

Размер корпуса и варианты монтажа изолятора также являются важными факторами. В зависимости от вашего приложения вам может понадобиться небольшой компактный изолятор, который можно легко интегрировать в печатную плату (PCB). Или вам может понадобиться изолятор большего размера со специальным механизмом крепления для радиочастотной системы, монтируемой в стойке.

Мы предлагаем различные размеры корпусов и варианты монтажа для удовлетворения разнообразных потребностей наших клиентов. Если вам нужен изолятор для поверхностного монтажа для печатной платы или изолятор для фланцевого монтажа для стоечной системы, мы предоставим вам все необходимое.

Расходы

И последнее, но не менее важное: стоимость всегда является фактором. Стоимость радиочастотного изолятора зависит от нескольких факторов, включая его рабочие параметры, диапазон частот, допустимую мощность и марку. Хотя важно получить максимальную производительность за свои деньги, вам также необходимо сбалансировать затраты с вашим бюджетом.

При сравнении различных изоляторов обязательно учитывайте их общую стоимость. Немного более дорогой изолятор с лучшими характеристиками может сэкономить вам деньги в долгосрочной перспективе за счет уменьшения необходимости в дополнительных компонентах или модернизации системы.

Итак, вот основные параметры радиочастотных изоляторов. Выбирая радиочастотный изолятор для вашего применения, обязательно внимательно учтите эти параметры и выберите тот, который лучше всего соответствует вашим требованиям.

Если вы все еще не уверены, какой радиочастотный изолятор вам подойдет, или у вас есть другие вопросы, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам найти идеальное решение для вашей радиочастотной системы. Независимо от того, являетесь ли вы небольшим стартапом или крупной корпорацией, у нас есть опыт и продукты, отвечающие вашим потребностям. Свяжитесь с нами сегодня, чтобы начать процесс закупок, и давайте работать вместе, чтобы вывести вашу радиочастотную систему на новый уровень!

Ссылки

• Позар, Д.М. (2011). Микроволновая техника (4-е изд.). Уайли.
• Коллин, Р.Э. (2001). Основы микроволновой техники (2-е изд.). Уайли.
