Каковы ключевые параметры производительности радиочастотных усилителей?

Усилители радиочасточков являются важными компонентами в широком диапазоне беспроводных систем связи, радиолокационных систем и других радиочастотных применений. Как поставщик радиочастотных усилителей, понимание ключевых параметров производительности радиочастотных усилителей имеет важное значение для обеспечения высококачественных продуктов и удовлетворения разнообразных потребностей наших клиентов. В этом блоге мы рассмотрим основные параметры производительности, которые определяют характеристики и возможности радиочастотных усилителей.

Прирост

Получитель, пожалуй, самый фундаментальный параметр RF -усилителя. Он представляет отношение выходной мощности к входной мощности усилителя. Усиление обычно выражается в децибелах (дБ). Более высокое усиление означает, что усилитель может более эффективно увеличивать мощность входного сигнала. Например, если усилитель имеет усиление 20 дБ, это означает, что выходная мощность в 100 раз больше, чем входная мощность (поскольку (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in})) и когда (g = 20) db, (p_ {out}/p_ {in} = 10^{20/10}).

Усиление усилителя РЧ не является постоянным на всех частотах. Обычно он имеет частотный - зависимый ответ, который описывается кривой усиления - частота. Пропускная способность усилителя - это диапазон частот, на которых усиление остается в пределах указанного значения, обычно в пределах 3 дБ от максимального усиления. Широкий усилитель полосы пропускания желателен в приложениях, где необходимо усилить большой диапазон частот, например, в широкополосных системах связи.

Шумовая фигура

Хумовая фигура является еще одним критическим параметром для радиочастотных усилителей, особенно в приложениях, где отношение сигнала - к шуму (SNR) имеет первостепенное значение. Хумовая фигура усилителя определяется как отношение входного SNR к выходному SNR. Он количественно определяет, насколько усилитель разлагает SNR входного сигнала. Более низкий уровень шума указывает на то, что усилитель добавляет меньше шума к сигналу.

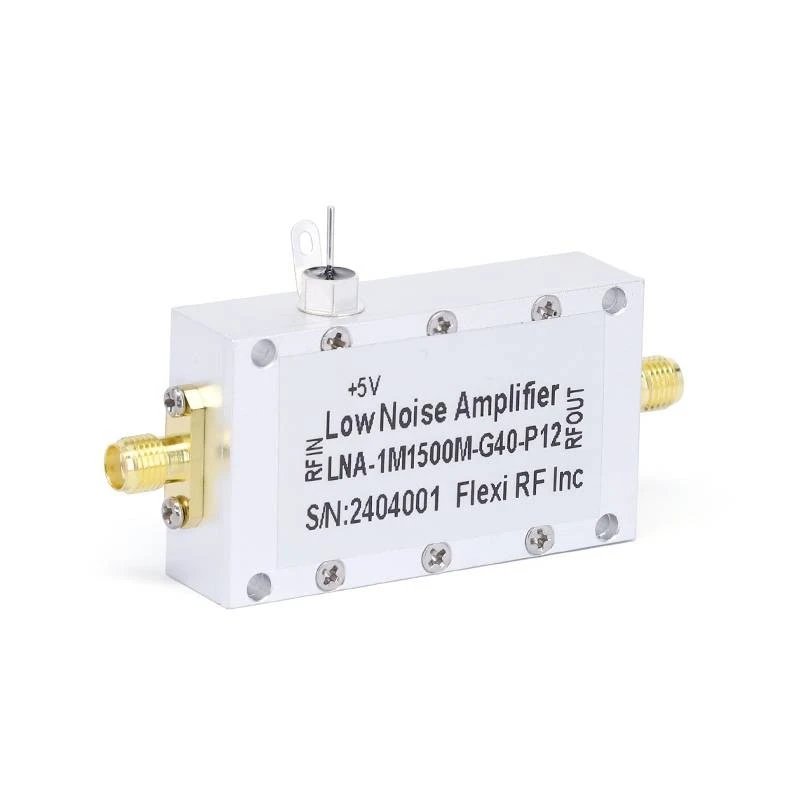

Во многих радиочастотных системах, таких как приемники в беспроводной связи и радиолокационных системах, усилитель переднего - конечныйУсилители с низким шумом(LNA). LNA предназначены для того, чтобы иметь очень низкие показатели шума, как правило, в диапазоне 1 - 3 дБ. Используя LNA на передней части, общая производительность шума системы может быть значительно улучшена, что позволяет лучше обнаружить и принять слабые сигналы.

Выходная мощность

Выходная мощность RF -усилителя - это уровень мощности, который усилитель может доставить на нагрузку. Существует несколько важных спецификаций выходной мощности, включая выходную мощность насыщения ((P_ {SAT})) и точку сжатия 1 - DB ((P_ {1DB})).

Выходная мощность насыщения - это максимальная выходная мощность, которую может производить усилитель. Помимо этой точки, увеличение входной мощности не приведет к пропорциональному увеличению выходной мощности, а усилитель входит в область насыщения, где усиление начинает значительно уменьшаться.

Точка сжатия 1 - дБ - это уровень выходной мощности, при котором усиление усилителя падает на 1 дБ от его линейного значения усиления. Это важная спецификация, потому что она указывает на начало не -линейности в усилителе. Во многих приложениях усилители работают ниже (p_ {1db}), чтобы обеспечить линейную работу и минимизировать искажение сигнала.

Линейность

Линейность - это мера того, насколько хорошо усилитель может усилить сигнал без введения искажения. Не - линейность в усилителе может вызвать искажение интермодуляции (IMD), что приводит к генерации дополнительных частотных компонентов, которые не присутствуют в исходном входном сигнале. Эти нежелательные частотные компоненты могут мешать другим сигналам в системе и ухудшить общую производительность.

Два важными параметрами для измерения линейности являются третья точка перехвата (IP3) и точка перехвата второго порядка (IP2). IP3 является теоретической точкой, где продукты интермодуляции третьего порядка пересекаются с фундаментальной выходной мощностью в графике выходной мощности в зависимости от входной мощности. Более высокое значение IP3 указывает на лучшую линейность и снижение IMD. Аналогичным образом, IP2 связан со вторыми продуктами интермодуляции второго порядка.

Вход и выходной импеданс

Входной и выходной импеданс RF -усилителя важны для правильного сопоставления с источником и нагрузкой соответственно. Сопоставление импеданса имеет решающее значение для обеспечения максимальной передачи мощности между усилителем и подключенными компонентами.

В большинстве РЧ -систем стандартный импеданс составляет 50 Ом. Усилитель с входным импедансом 50 Ом может быть легко подключен к источнику 50 -ом, таким как линия передачи или генератор сигналов, без значительного отражения сигнала. Аналогичным образом, выходной импеданс 50 Ом позволяет эффективно переносить мощность на нагрузку 50 -ом, такую как антенна или другой РЧ -компонент.

Эффективность добавления мощности (PAE)

Эффективность добавленной мощности является мерой того, насколько эффективно радиочастотный усилитель преобразует мощность постоянного тока в выходную мощность RF. Он определяется как отношение РЧ -выходной мощности минус радиочастота входной мощности к мощности постоянного тока, потребляемой усилителем.

PAE является важным соображением, особенно в РЧ -системах с питанием батареи или в приложениях, где необходимо минимизировать энергопотребление. Высокие усилители эффективности могут снизить общее энергопотребление системы, продлить срок службы батареи, а также уменьшить требования к рассеянию тепла. Например, в устройствах мобильной связи усилители мощности с высокой PAE необходимы для повышения производительности аккумулятора и уменьшения теплового напряжения на устройстве.

Получить плоскость

Усиление усиления относится к изменению усиления по указанной полосе частот. Усилитель с хорошим усилением плоскостность имеет относительно постоянный усиление в диапазоне рабочих частот. Это важно в приложениях, где требуется равномерное усиление сигнала, например, в системах широкополосной связи и тестирование и оборудование для измерения.

Плохость усиления обычно определяется как максимальное отклонение усиления от его среднего значения в пределах указанной полосы частот. Например, спецификация усиления ровности ± 0,5 дБ означает, что усиление усилителя не отклонит более 0,5 дБ от его среднего значения усиления во всем диапазоне рабочих частот.

Фазовый шум

Фазовый шум является мерой краткосрочной стабильности частоты радиочастотного усилителя. Это вызвано случайными колебаниями в фазе выходного сигнала. Фазовый шум может ухудшить производительность РЧ -систем, особенно в таких приложениях, как синтез частоты, радар и системы связи, которые полагаются на точную частоту и информацию о фазе.

В частоте - синтезаторных приложениях требуется низкий фазовый шум для генерации стабильных и чистых частотных сигналов. Высокий фазовый шум может привести к спектральному распространению сигнала, что может вызвать интерференцию с другими сигналами в системе и снизить общую производительность связи или радиолокационной системы.

Изоляция

Изоляция - это параметр, который измеряет степень электрического разделения между различными портами радиочастотного усилителя, такими как входные и выходные порты. Хорошая изоляция между входными и выходными портами важна для предотвращения обратной связи и самообладания в усилителе.

В мульти - усилителях сцены или в усилителях с несколькими входными и выходными портами требуется высокая изоляция, чтобы гарантировать, что сигналы в разных портах не мешают друг другу. Выделение обычно экспрессируется в децибелах, а более высокое значение изоляции указывает на лучшее электрическое разделение между портами.

Температурная стабильность

На производительность радиочастотных усилителей может повлиять изменения температуры. Стабильность температуры является мерой того, насколько хорошо усилитель поддерживает свои параметры производительности, такие как усиление, рисунок шума и выходная мощность, в широком диапазоне температуры.

Во многих приложениях РЧ -усилители необходимы для работы в суровых условиях окружающей среды, где температура может значительно различаться. Усилители с хорошей стабильностью температуры предназначены для компенсации температуры - зависимых изменений в их производительности, обеспечивая надежную работу по всему диапазону температуры.

Заключение

Как поставщик RF -усилителей, мы понимаем важность этих ключевых параметров эффективности при удовлетворении разнообразных потребностей наших клиентов. Тщательно проектируя и производственные усилители с оптимизированной производительностью с точки зрения усиления, показателя шума, выходной мощности, линейности и других параметров, мы можем предоставить высококачественные радиочастотные усилители для широкого спектра приложений.

Если вам нужны радиочастотные усилители для вашего проекта или приложения, мы приглашаем вас связаться с нами для подробного обсуждения. Наша команда экспертов готова помочь вам в выборе наиболее подходящего усилителя на основе ваших конкретных требований. Независимо от того, нужен ли вам низкий усилитель шума для приемника или усилитель мощности для передатчика, у нас есть опыт и портфель продуктов для удовлетворения ваших потребностей.

Ссылки

1. Pozar, DM (2011). Микроволновая инженерия. Уайли.
2. Разави Б. (2012). РФ микроэлектроника. Прентис Холл.
3. Vendelin, GD, Pavio, Am, & Rohde, UL (1990). Микроволновая схема с использованием линейных и нелинейных методов. Уайли.
