В чем разница в нагрузках на разъемы для низковольтных и высоковольтных приложений?

Как опытный поставщик соединителей, я своими глазами видел существенные различия в требованиях к низковольтным и высоковольтным приложениям. Эти различия имеют решающее значение не только для понимания технических аспектов, но и для обеспечения безопасности и эффективности электрических систем. В этом блоге я углублюсь в ключевые различия в нагрузках на разъемы для приложений с низким и высоким напряжением.

Электрические характеристики

Одно из наиболее фундаментальных отличий заключается в электрических характеристиках. Низковольтные устройства обычно работают при напряжении ниже 1000 В. Эти системы обычно встречаются в бытовой электронике, автомобильной электронике и некоторых промышленных системах управления. Более низкое напряжение означает, что электрическая нагрузка на разъемы относительно невелика. В результате требования к изоляции низковольтных разъемов становятся менее строгими.

Например, в зарядном устройстве для смартфона, которое работает при низком напряжении, разъем должен выдерживать всего несколько вольт (обычно 5 вольт или меньше). Изоляционные материалы, используемые в разъеме, могут быть относительно тонкими и легкими. Это позволяет создавать разъемы меньшего размера и более компактные, которые идеально подходят для среды бытовой электроники с ограниченным пространством.

С другой стороны, высоковольтные устройства работают при напряжении значительно выше 1000 вольт. Системы передачи и распределения электроэнергии, эксперименты по физике высоких энергий и некоторые промышленные процессы являются типичными применениями высокого напряжения. Высокое напряжение создает гораздо более высокую электрическую нагрузку на разъемы. Изоляция имеет первостепенное значение при нагрузках на разъемы высокого напряжения. Для предотвращения электрического пробоя и образования дуги необходимы толстые и качественные изоляционные материалы.

Например, в линии электропередачи высокого напряжения разъемы должны выдерживать тысячи вольт. Для обеспечения безопасности и надежности соединения используются специализированные изоляционные материалы, такие как фарфор или силиконовая резина. При проектировании высоковольтных соединителей также необходимо учитывать такие факторы, как путь утечки (кратчайшее расстояние по поверхности изоляции между двумя проводящими частями) и зазор (кратчайшее расстояние по воздуху между двумя проводящими частями).

Возможность управления мощностью

Мощность — еще одно существенное различие между низковольтными и высоковольтными нагрузками на разъемах. Мощность (P) рассчитывается как произведение напряжения (В) и тока (I), т. е. P = V×I. В приложениях с низким напряжением, поскольку напряжение низкое, для достижения определенного уровня мощности может потребоваться относительно высокий ток.

Например, в 12-вольтовой автомобильной электрической системе для питания 120-ваттного устройства потребуется ток 10 ампер (I = P/V = 120 Вт/12 В). Низковольтные нагрузки разъемов должны быть рассчитаны на выдержку таких относительно высоких токов без перегрева. Это часто требует увеличения площади поперечного сечения проводящих частей разъема для уменьшения сопротивления и минимизации потерь мощности.

В приложениях с высоким напряжением напряжение высокое, поэтому ток может быть относительно низким при том же уровне мощности. Рассмотрим высоковольтную линию электропередачи, работающую при напряжении 100 000 вольт. Для передачи 100 мегаватт мощности ток составит всего 1000 ампер (I = P/V = 100 000 000 Вт/100 000 В). Нагрузки на высоковольтные разъемы рассчитаны на воздействие высокого напряжения, а не на большие токи. Однако они все равно должны быть способны безопасно проводить ток без значительных потерь мощности.

Соображения по охране окружающей среды и безопасности

Соображения по охране окружающей среды и безопасности также различаются в зависимости от приложений с низким и высоким напряжением. Нагрузки низковольтных разъемов обычно менее чувствительны к факторам окружающей среды. Они часто могут работать в широком диапазоне температур, уровней влажности и запыленности. Однако в некоторых случаях, например, в автомобильной или промышленной среде, их все равно необходимо защищать от влаги, вибрации и механических воздействий.

С другой стороны, высоковольтные нагрузки разъемов требуют гораздо более строгой защиты окружающей среды. Высокое напряжение делает их более восприимчивыми к факторам окружающей среды, таким как влажность, загрязнение и колебания температуры. Например, на высоковольтной подстанции, расположенной в прибрежной зоне, разъемы необходимо защитить от коррозии соленой водой. Специальные покрытия и корпуса часто используются для обеспечения долгосрочной надежности нагрузки на разъемы высокого напряжения.

Безопасность также является серьезной проблемой при работе с высоким напряжением. Высоковольтные электрические системы представляют значительный риск поражения электрическим током и возгорания. Поэтому высоковольтные разъемы нагрузки должны быть спроектированы с учетом множества функций безопасности. Они могут включать в себя блокировки для предотвращения случайного контакта с частями, находящимися под напряжением, средства заземления для безопасного отвода токов повреждения и предупреждающие надписи для предупреждения персонала об опасности высокого напряжения.

Конструкция и конфигурация разъема

Конструкция и конфигурация разъемов нагрузки адаптированы к конкретным требованиям низковольтных и высоковольтных приложений. Низковольтные разъемы часто проектируются так, чтобы их можно было легко устанавливать и снимать. Они могут иметь простые запорные механизмы или защелкивающиеся конструкции. Размер и форма низковольтных разъемов также оптимизированы для данного применения. Например, в бытовой электронике предпочтение отдается небольшим и легким разъемам, чтобы сэкономить место и уменьшить общий вес устройства.

В приложениях с высоким напряжением конструкция разъема более сложна. Высоковольтные разъемы должны быть спроектированы так, чтобы минимизировать концентрацию электрического поля, которая может привести к электрическому пробою. Они часто имеют специальную форму и геометрию для равномерного распределения электрического поля. Разъемы также должны быть надежно закреплены, чтобы предотвратить перемещение или отсоединение в условиях высокого напряжения и сильных напряжений.

Наш ассортимент продукции

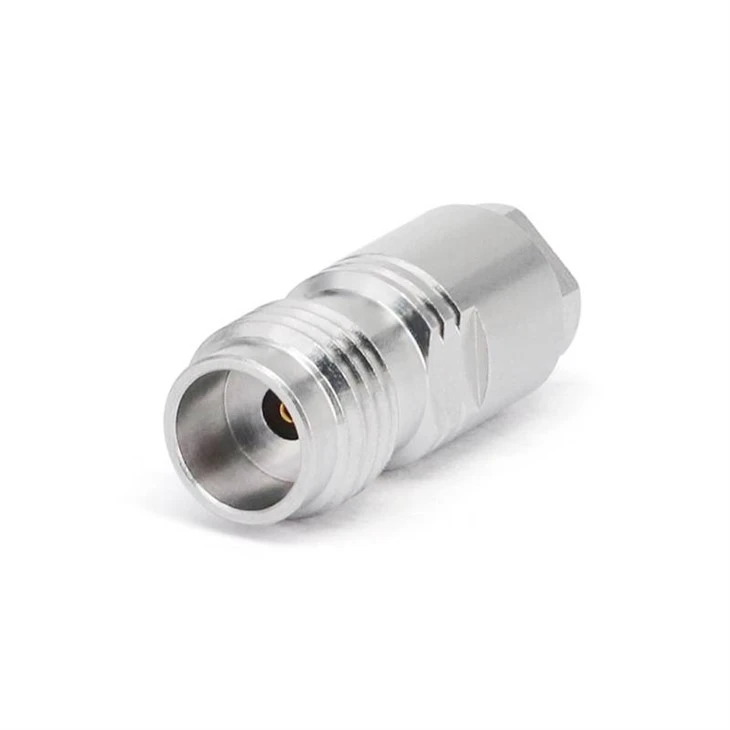

Являясь ведущим поставщиком соединительных нагрузок, мы предлагаем широкий ассортимент продукции, подходящей как для низкого, так и для высокого напряжения. НашРадиочастотные нагрузки 3,5 ммидеально подходят для низковольтных радиочастотных применений. Они разработаны для обеспечения превосходных электрических характеристик и надежности в компактном корпусе. НашРадиочастотные нагрузки 1,85 ммподходят для высокочастотных и низковольтных применений, обеспечивая высокую точность работы. Для приложений с высоким напряжением нашиРадиочастотные нагрузки 2,4 ммпредназначены для выдерживания высоковольтных напряжений, сохраняя при этом отличные электрические характеристики.

Заключение

В заключение отметим, что различия в нагрузках на разъемы для низковольтных и высоковольтных приложений значительны. Эти различия касаются электрических характеристик, мощности, соображений защиты окружающей среды и безопасности, а также конструкции разъема. Понимание этих различий имеет решающее значение для выбора правильной нагрузки разъема для конкретного применения.

Если вы ищете высококачественные соединители для низковольтных или высоковольтных приложений, мы здесь, чтобы помочь. Наша команда экспертов может предоставить вам техническую поддержку и рекомендации, необходимые для того, чтобы сделать лучший выбор для вашего проекта. Свяжитесь с нами сегодня, чтобы начать обсуждение закупок и найти идеальные соединители для ваших нужд.
