Каково влияние тройника смещения на импеданс сигнала?

Привет! Как поставщик предвзятости, меня часто спрашивают о влиянии тройников смещения на импеданс сигнала. Итак, я подумал, что понадобится несколько минут, чтобы сломать его для вас.

Во -первых, давайте быстро рассмотрим, что такое предвзятость. Стоимость предвзятости - это пассивное устройство, которое объединяет сигнал смещения постоянного тока (постоянного тока) с сигналом переменного тока (переменного тока). Он обычно используется в радиочастотной (радиочастотной) и микроволновых системах, чтобы обеспечить смещение постоянного тока активному устройству, например, усилитель или микшер, не вмешиваясь в сигнал AC.

Теперь на основную тему - как тройник предвзятости влияет на импеданс сигнала? Что ж, импеданс - это в основном оппозиция, которую схема представляет поток переменного тока. Это решающий фактор в радиочастотных и микроволновых системах, поскольку он может влиять на производительность системы, включая целостность сигнала, передачу мощности и отражение.

Когда вы вводите тройник смещения в систему, она может изменить импеданс пути сигнала. Это связано с тем, что тройник смещения имеет свои собственные характеристики импеданса, которые могут взаимодействовать с импедансом источника, нагрузки и других компонентов в системе.

Одним из ключевых способов, которым тройник смещения влияет на импеданс сигнала, является его пути DC и переменного тока. Путь постоянного тока тройника смещения предназначен для передачи сигналов постоянного тока при блокировании сигналов переменного тока. Обычно это достигается с использованием конденсатора, который имеет высокий импеданс к DC, но низкий импеданс для AC. С другой стороны, путь переменного тока предназначен для передачи сигналов переменного тока при блокировании сигналов DC. Обычно это делается с использованием индуктора, который имеет низкий импеданс до постоянного тока, но высокий импеданс для AC.

Импеданс пути постоянного тока и переменного тока может оказать существенное влияние на общий импеданс тройника смещения. Например, если импеданс пути постоянного тока слишком высок, это может вызвать падение напряжения на тройнике смещения, что может повлиять на производительность активного устройства. Точно так же, если импеданс пути переменного тока слишком низок, это может привести к тому, что сигнал AC будет шунтировать на землю, что приведет к потере силы сигнала.

Другим фактором, который может повлиять на импеданс тройника смещения, является его частотная характеристика. Тястки смещения предназначены для работы в определенном диапазоне частот, а их характеристики импеданса могут варьироваться в зависимости от частоты сигнала. Например, на низких частотах импеданс пути постоянного тока может быть относительно низким, в то время как на высоких частотах он может быть относительно высоким. Это может привести к изменению импеданса матча с частотой, что может повлиять на производительность системы.

В дополнение к пути постоянного тока и переменного тока и частотной реакции, физическая конструкция тройника смещения также может повлиять на его импеданс. Например, длина и диаметр линий передачи, используемых в тройнике смещения, могут повлиять на его импеданс, а также тип и качество используемых компонентов.

Итак, как вы можете убедиться, что используемая вами тройника предвзятость имела правильный импеданс для вашей системы? Что ж, первый шаг - выбрать тройник смещения, который предназначен для работы с конкретным диапазоном частот и требований к импедансу вашей системы. Обычно вы можете найти эту информацию в таблице DataShip the Bias Tee.

Также важно убедиться, что тройник смещения установлен и подключен к вашей системе. Это включает в себя использование правильного типа разъемов и кабелей и убедиться, что соединения были плотными и безопасными.

Наконец, если у вас все еще возникают проблемы с импедансом вашей футболки, вы можете рассмотреть возможность использования сети сопоставления импеданса. Сеть сопоставления импедансов - это схема, которая предназначена для соответствия импедансу источника и нагрузки, что может помочь повысить производительность системы.

В заключение, матч предвзятости может оказать существенное влияние на импеданс сигнального пути. Понимая, как работает тройник предвзятости и как его характеристики импеданса могут повлиять на производительность вашей системы, вы можете выбрать правильную футболку с предвзятостью для ваших нужд и убедиться, что она правильно установлена и подключена.

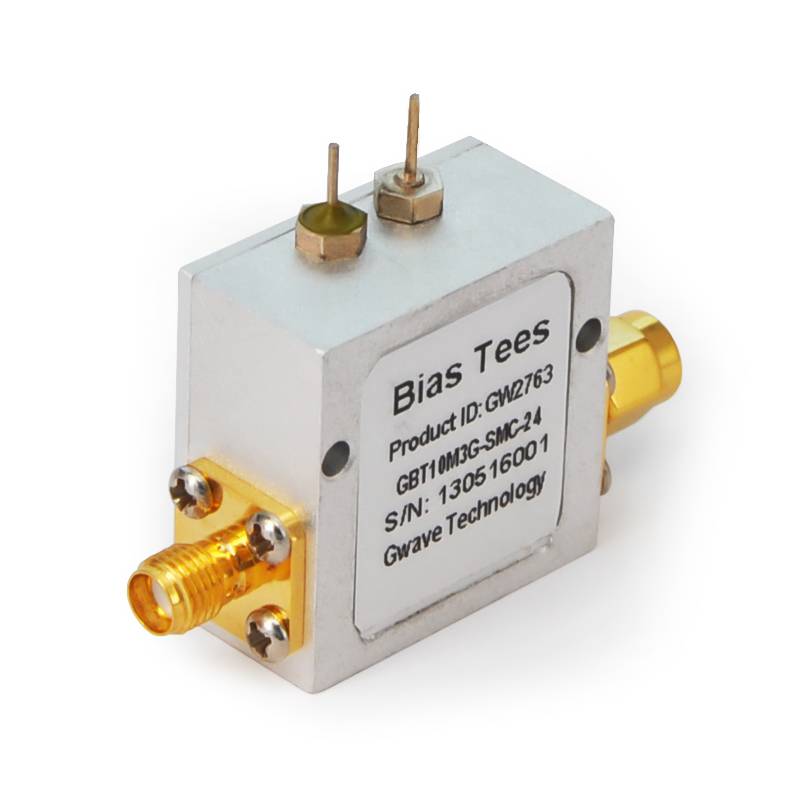

Если вы находитесь на рынке для предвзятого футболки, я хотел бы представить нашуSMA BIAS TEEПолем Это высококачественный тройник предвзятости, который предназначен для работы с широким диапазоном частотных диапазонов и требований к импедансу. Наша команда экспертов также может помочь вам выбрать правильную футболку с предвзятостью для ваших конкретных потребностей и предоставить вам техническую поддержку и советы.

Итак, если вы заинтересованы в том, чтобы узнать больше о наших тройниках предвзятости или у вас есть какие -либо вопросы, не стесняйтесь обращаться к нам. Мы хотели бы услышать от вас и помочь вам найти правильное решение для ваших радиочастотных и микроволновых систем.
