Каков диапазон частот радиочастотных нагрузок?

В области радиочастотных (РЧ) технологий радиочастотные нагрузки играют решающую роль. Как специализированный поставщик ВЧ-нагрузок, мне выпала честь глубоко вникнуть в тонкости этих компонентов, особенно когда дело касается их частотных диапазонов. Понимание частотного диапазона радиочастотных нагрузок имеет важное значение для различных приложений, от телекоммуникаций до аэрокосмической отрасли. В этом блоге я исследую частотные диапазоны различных типов радиочастотных нагрузок и их значение в современных радиочастотных системах.

Основы радиочастотных нагрузок

Прежде чем мы углубимся в частотные диапазоны, давайте кратко разберемся, что такое радиочастотные нагрузки. Радиочастотные нагрузки — это пассивные компоненты, предназначенные для поглощения радиочастотной энергии без отражения ее обратно в систему. Они используются для оконцевания линий передачи, в качестве фиктивной нагрузки для испытаний и во множестве других приложений, где требуется контролируемое поглощение радиочастотной мощности.

Частотный диапазон Значение

Частотный диапазон радиочастотной нагрузки определяет ее применимость в различных радиочастотных системах. Различные приложения работают на разных частотах, и использование радиочастотной нагрузки с соответствующим диапазоном частот имеет решающее значение для оптимальной производительности. Например, нагрузка, используемая в базовой станции сотовой связи, должна будет перекрывать диапазоны частот, используемые сотовой сетью, тогда как нагрузка, используемая в системе спутниковой связи, должна будет работать на гораздо более высоких частотах.

Распространенные типы радиочастотных нагрузок и их частотные диапазоны

N РЧ нагрузки

N РЧ нагрузкишироко используются во многих радиочастотных приложениях благодаря своей прочной конструкции и относительно широкому частотному диапазону. Эти нагрузки обычно охватывают частоты от постоянного тока (0 Гц) до 18 ГГц. Разъем N, который обычно используется с этими нагрузками, известен своей долговечностью и способностью выдерживать высокие уровни мощности. Это делает нагрузки N RF подходящими для таких приложений, как радиолокационные системы, базовые станции беспроводной связи, а также испытательное и измерительное оборудование.

Широкий частотный диапазон Н ВЧ нагрузок позволяет использовать их в различных системах, работающих на разных частотах. Например, в радиолокационной системе нагрузка может использоваться для завершения линии передачи и поглощения любой нежелательной радиочастотной энергии. В базовой станции беспроводной связи его можно использовать для тестирования производительности радиочастотной системы.

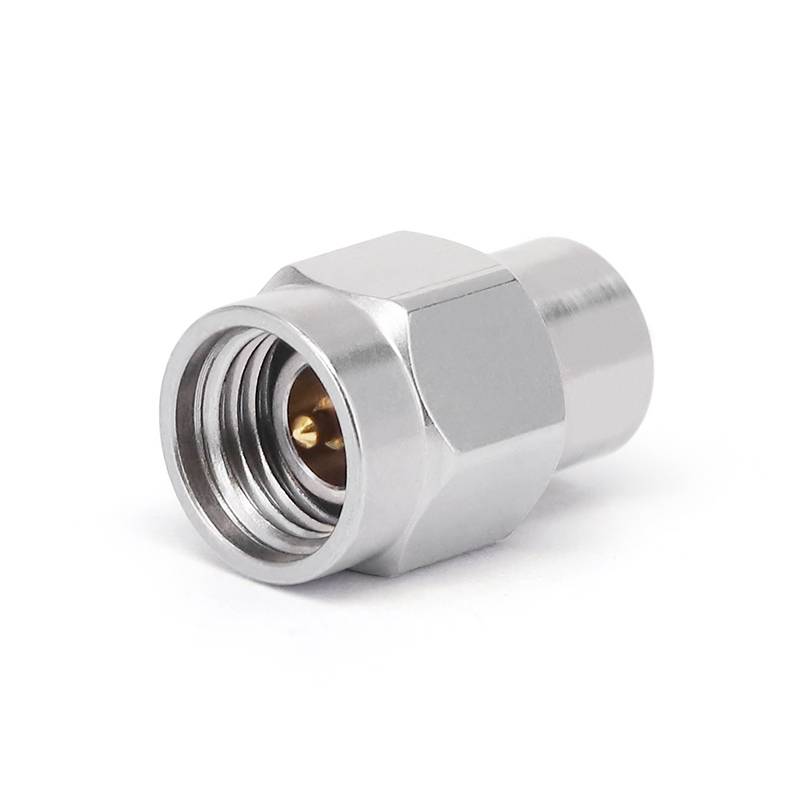

Радиочастотные нагрузки 3,5 мм

Радиочастотные нагрузки 3,5 ммпредназначены для высокочастотных применений. Они предлагают превосходные характеристики в диапазоне частот от постоянного тока до 34 ГГц. Разъем 3,5 мм представляет собой прецизионный разъем, обеспечивающий низкие вносимые потери и высокие обратные потери, что делает его идеальным для приложений, где требуется высокая точность частоты.

Эти нагрузки обычно используются в системах микроволнового и миллиметрового диапазона волн, таких как спутниковая связь, высокоскоростная передача данных и микроволновое испытательное оборудование. В спутниковой связи высокочастотный диапазон радиочастотных нагрузок диаметром 3,5 мм позволяет им обрабатывать частоты, используемые для спутниковой восходящей и нисходящей линии связи. При высокоскоростной передаче данных их можно использовать для оконцевания линий передачи и обеспечения целостности сигнала.

SMA РЧ нагрузки

SMA РЧ нагрузкиявляются одним из самых популярных типов ВЧ-нагрузок благодаря своим компактным размерам и широкой доступности. Обычно они охватывают частоты от постоянного тока до 18 ГГц. Разъем SMA — это разъем небольшого размера, который широко используется в радиочастотных и микроволновых цепях.

Радиочастотные нагрузки SMA используются в различных приложениях, включая беспроводные устройства, радиочастотные модули, а также испытательные и измерительные установки. В беспроводных устройствах, таких как смартфоны и маршрутизаторы Wi-Fi, радиочастотные нагрузки SMA могут использоваться для терминирования радиочастотных портов и предотвращения отражения сигнала. В испытательных и измерительных установках их можно использовать для моделирования различных условий нагрузки и проверки характеристик радиочастотных компонентов.

Факторы, влияющие на диапазон частот

Несколько факторов могут повлиять на диапазон частот радиочастотной нагрузки. Одним из основных факторов является конструкция самой нагрузки. Используемые материалы, геометрия нагрузки и тип разъема играют роль в определении частотной характеристики. Например, нагрузка с более точной конструкцией разъема обычно будет иметь лучшую частотную характеристику на более высоких частотах.

Еще одним фактором является производственный процесс. Высококачественные производственные процессы могут гарантировать стабильную производительность нагрузки во всем частотном диапазоне. Любые изменения в производственном процессе могут привести к отклонениям в частотной характеристике, что может повлиять на работу радиочастотной системы.

Важность выбора правильного диапазона частот

Выбор правильного диапазона частот для радиочастотной нагрузки имеет решающее значение для общей производительности радиочастотной системы. Если частотный диапазон нагрузки слишком узок, она может не справиться с частотами, используемыми в системе, что приведет к отражению сигнала и снижению производительности. С другой стороны, если диапазон частот слишком широк, он может не обеспечить оптимальную производительность на конкретных интересующих частотах.

Например, если в системе, работающей на частоте 20 ГГц, используется нагрузка с диапазоном частот 0–10 ГГц, нагрузка не сможет эффективно поглощать радиочастотную энергию, и произойдет значительное отражение сигнала. Это может привести к помехам, снижению мощности сигнала и общему ухудшению производительности системы.

Настройка радиочастотных нагрузок для определенных диапазонов частот

Как поставщик радиочастотных нагрузок, мы понимаем, что у разных клиентов могут быть особые требования к диапазону частот их радиочастотных нагрузок. Вот почему мы предлагаем изготовленные по индивидуальному заказу радиочастотные нагрузки для удовлетворения этих уникальных потребностей. Наша команда экспертов может работать с клиентами над проектированием и производством радиочастотных нагрузок с точным диапазоном частот, необходимым для их применения.

Будь то нагрузка для специализированной радиолокационной системы, работающей на определенной частоте, или нагрузка для высокоскоростной системы передачи данных, у нас есть опыт и ресурсы для доставки высококачественных радиочастотных нагрузок в желаемом диапазоне частот.

Заключение

В заключение отметим, что частотный диапазон радиочастотных нагрузок является важнейшим параметром, определяющим их применимость в различных радиочастотных системах. Различные типы радиочастотных нагрузок, такие как радиочастотные нагрузки N, радиочастотные нагрузки 3,5 мм и радиочастотные нагрузки SMA, имеют разные диапазоны частот для различных применений. Понимание требований к частотному диапазону вашей радиочастотной системы и выбор правильной нагрузки необходимы для оптимальной производительности.

Если вы находитесь на рынке радиочастотных нагрузок и вам нужна помощь в выборе правильного диапазона частот для вашего приложения, или если у вас есть особые требования к изготовленным по индивидуальному заказу радиочастотным нагрузкам, пожалуйста, не стесняйтесь обращаться к нам. Наша команда экспертов готова помочь вам найти идеальное решение для радиочастотной нагрузки, соответствующее вашим потребностям.

Ссылки

• Позар, Д.М. (2011). Микроволновая техника. Уайли.
• Коллин, Р.Э. (2001). Основы микроволновой техники. Уайли.
