Каково согласование импеданса радиочастотных циркуляторов?

Каково согласование импеданса радиочастотных циркуляторов? Что ж, давайте углубимся в эту тему, и я, как поставщик радиочастотных циркуляторов, поделюсь некоторыми мыслями.

Прежде всего, давайте разберемся, что такое RF-циркулятор. Радиочастотный циркуляционный насос — это пассивное устройство с несколькими портами. Он позволяет радиочастотным сигналам проходить в определенном направлении, обычно от одного порта к другому по круговой схеме. Он широко используется в различных радиочастотных системах, таких как радары, беспроводная связь и спутниковые системы.

Согласование импеданса является важнейшей концепцией, когда речь идет о ВЧ-циркуляторах. Импеданс – это, по сути, сопротивление, которое цепь представляет потоку переменного тока. В радиочастотных системах мы обычно говорим о характеристическом импедансе, который является постоянной величиной для конкретной линии передачи или компонента. Для большинства радиочастотных систем стандартное волновое сопротивление составляет 50 Ом.

Почему согласование импеданса так важно для ВЧ-циркуляторов? Представьте, что вы пытаетесь перекачать воду из одной трубы в другую. Если диаметры труб сильно различаются, будет сильная турбулентность и вода будет расходоваться впустую. Аналогично, в радиочастотной системе, если импедансы источника, циркулятора и нагрузки не согласованы, возникнут отражения сигнала. Эти отражения могут вызвать целый букет проблем. Они могут снизить эффективность передачи энергии, исказить сигнал и даже повредить компоненты системы.

Допустим, у нас есть источник РЧ, подключенный к порту 1 циркулятора, и нагрузка, подключенная к порту 2. Если импедансы источника, циркулятора и нагрузки совпадают (обычно 50 Ом), РЧ-сигнал будет плавно течь от порта 1 к порту 2. Но если есть несоответствие импеданса, часть сигнала вернется от нагрузки к порту 2, а затем к порту 3 (из-за свойство направленности циркулятора). Это не только снижает мощность, достигающую нагрузки, но также может вызвать помехи в системе.

Существует несколько способов добиться согласования импеданса ВЧ-циркуляторов. Одним из распространенных методов является использование соответствующих сетей. Обычно они состоят из катушек индуктивности, конденсаторов и резисторов. Значения этих компонентов тщательно выбираются для регулировки импеданса источника или нагрузки в соответствии с импедансом циркулятора. Например, простая согласующая цепь L-типа может использоваться для преобразования импеданса нагрузки до желаемого значения.

Еще одним важным аспектом является измерение импеданса. Мы используем специализированные инструменты, такие как анализаторы цепей, для измерения импеданса ВЧ-циркулятора и подключенных к нему компонентов. Анализатор цепей может предоставить подробную информацию о параметрах рассеяния (S – параметры) циркулятора. Например, параметр S11 дает представление о коэффициенте отражения на порте 1. Низкое значение S11 означает, что отражение на порте 1 меньше, что является признаком хорошего согласования импедансов.

Как поставщик ВЧ-циркуляторов, мы уделяем большое внимание согласованию импедансов в процессе производства. Мы используем высококачественные материалы и передовые технологии производства, чтобы гарантировать, что наши циркуляторы имеют стабильные характеристики импеданса. Мы также предоставляем подробные технические характеристики нашей продукции, которые включают информацию об импедансе и других важных параметрах.

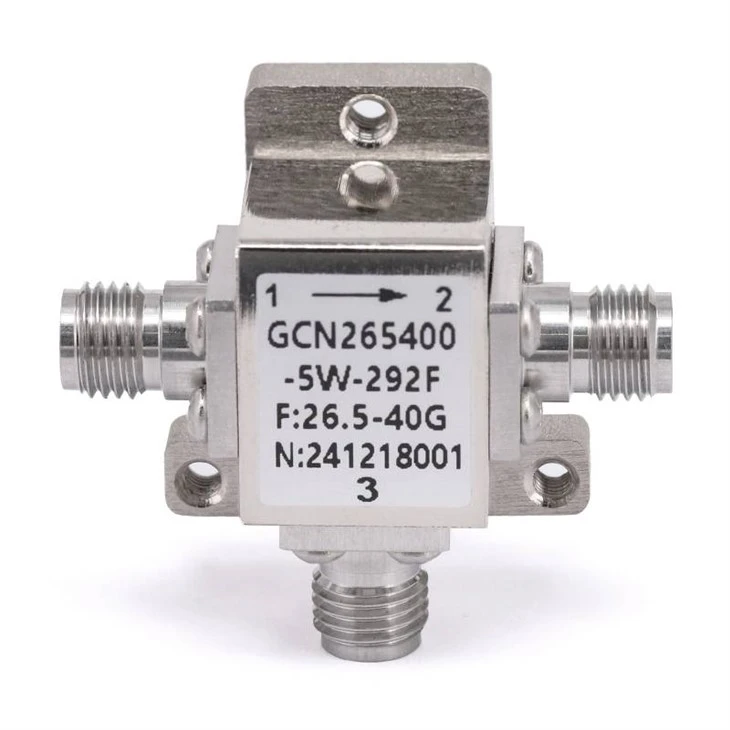

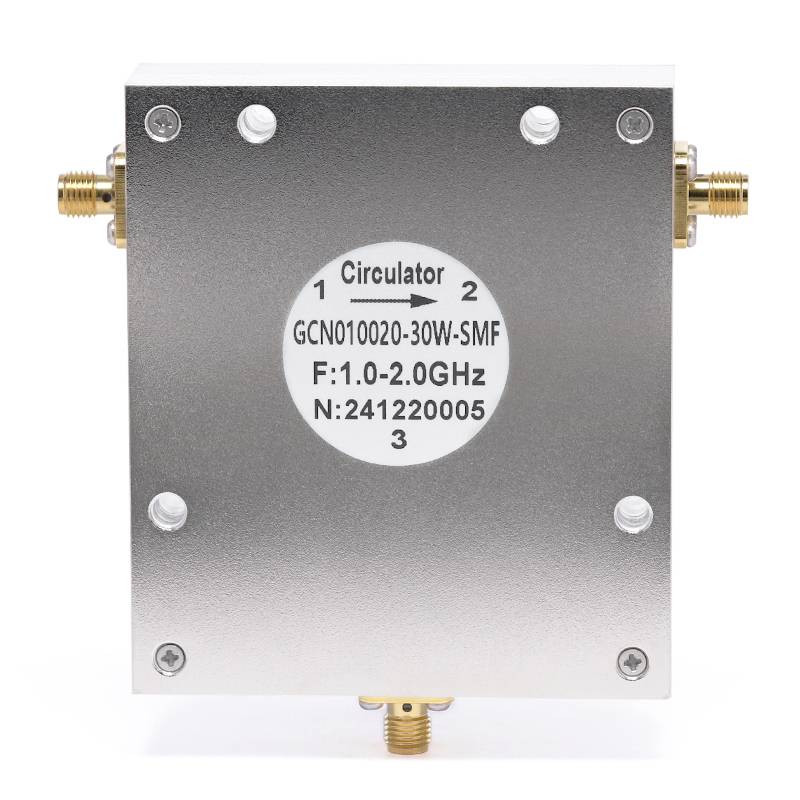

НашРадиочастотные коаксиальные циркуляторыразработаны с учетом согласования импедансов. Они подходят для широкого спектра применений: от небольших беспроводных устройств до крупномасштабных радиолокационных систем. У нас есть команда опытных инженеров, которые могут помочь нашим клиентам с любыми проблемами согласования импеданса, с которыми они могут столкнуться.

Если вы используете в своей системе радиочастотные циркуляторы, важно помнить, что факторы окружающей среды также могут влиять на согласование импедансов. Температура, влажность и механическое воздействие могут вызвать изменения импеданса компонентов. Таким образом, правильная упаковка и установка также необходимы для поддержания хорошего согласования импедансов с течением времени.

Кроме того, при интеграции ВЧ-циркуляторов в систему необходимо учитывать общую архитектуру системы. Иногда вам может потребоваться использовать несколько циркуляционных насосов в каскадной конфигурации. В таких случаях согласование импедансов становится еще более важным для обеспечения правильного функционирования всей системы.

Мы также предлагаем услуги по настройке наших радиочастотных циркуляторов. Если у вас есть особые требования к сопротивлению для вашего приложения, наши инженеры могут помочь вам спроектировать циркуляционный насос, который точно будет отвечать вашим потребностям. Мы понимаем, что разные приложения могут иметь разные значения импеданса, и мы стремимся предоставить решения, которые подойдут именно вам.

Если вы ищете высококачественные ВЧ-циркуляторы с отличными характеристиками согласования импеданса, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам найти подходящие продукты для ваших радиочастотных систем. Независимо от того, работаете ли вы над новым проектом или хотите обновить существующий, мы можем предоставить вам необходимую поддержку и продукты.

В заключение, согласование импеданса является фундаментальным аспектом радиочастотных циркуляторов. Он обеспечивает эффективную передачу энергии, уменьшает отражения сигнала и улучшает общую производительность радиочастотных систем. Как поставщик ВЧ-циркуляторов, мы стремимся предоставлять продукцию, соответствующую самым высоким стандартам согласования импедансов и качества. Итак, если у вас есть какие-либо вопросы или вам нужно обсудить требования к радиочастотному циркуляционному устройству, обращайтесь к нам. Мы готовы помочь вам сделать лучший выбор для ваших радиочастотных приложений.

Ссылки

1. Позар, Д.М. (2011). Микроволновая техника. Уайли.
2. Коллин, Р.Э. (1992). Основы микроволновой техники. МакГроу - Хилл.
