Какова номинальная мощность адаптера SMA?

Какова номинальная мощность адаптера SMA?

Как надежный поставщик адаптеров SMA, я часто сталкиваюсь с вопросами относительно номинальной мощности этих важных компонентов. Понимание номинальной мощности адаптера SMA имеет решающее значение для обеспечения оптимальной производительности и безопасности в различных радиочастотных приложениях. В этом сообщении блога я подробно расскажу о понятии номинальной мощности, факторах, влияющих на нее, а также о том, как выбрать правильный адаптер SMA в соответствии с вашими требованиями к питанию.

Понимание номинальной мощности

Номинальная мощность адаптера SMA означает максимальную мощность, с которой адаптер может справиться без значительного снижения производительности или повреждения. Обычно он указывается в ваттах (Вт) и представляет собой непрерывную мощность, которую адаптер может безопасно рассеивать в течение длительного периода. Превышение номинальной мощности может привести к перегреву, потере сигнала и даже необратимому повреждению адаптера.

Факторы, влияющие на номинальную мощность

На номинальную мощность адаптера SMA влияют несколько факторов. Понимание этих факторов необходимо для выбора правильного адаптера для вашего конкретного применения.

1. Частота: Номинальная мощность адаптера SMA может меняться в зависимости от рабочей частоты. На более высоких частотах адаптер может испытывать повышенные потери из-за таких факторов, как скин-эффект и диэлектрические потери. В результате номинальная мощность может быть ниже на более высоких частотах по сравнению с более низкими частотами.
2. Температура: Температура также может оказывать существенное влияние на номинальную мощность адаптера SMA. По мере повышения температуры сопротивление материалов адаптера может увеличиваться, что приводит к увеличению рассеиваемой мощности и снижению мощности. Поэтому при выборе адаптера SMA важно учитывать диапазон рабочих температур.
3. Тип разъема: Тип разъема SMA, используемого в адаптере, также может влиять на его номинальную мощность. Разные конструкции разъемов могут иметь разные характеристики импеданса и мощность. Например, прецизионный разъем SMA может иметь более высокую номинальную мощность по сравнению со стандартным разъемом SMA из-за его лучших электрических характеристик.
4. Качество материала: Качество материалов, используемых при изготовлении адаптера SMA, также может влиять на его номинальную мощность. Высококачественные материалы с низкими потерями и высокой теплопроводностью могут помочь улучшить мощность адаптера.

Характеристики номинальной мощности

При выборе адаптера SMA важно сверяться со спецификациями производителя относительно номинальной мощности. Номинальная мощность обычно указывается для определенной частоты и температуры. Например, производитель может указать номинальную мощность адаптера SMA как 100 Вт при частоте 1 ГГц и 25 °C. Важно отметить, что номинальная мощность может снизиться при более высоких частотах или температурах.

В дополнение к номинальной мощности в непрерывном режиме некоторые производители могут также указывать номинальную пиковую мощность адаптера SMA. Пиковая мощность представляет собой максимальную мощность, которую адаптер может выдержать в течение короткого периода времени, обычно в форме импульса. Номинальная пиковая мощность обычно выше, чем номинальная номинальная мощность, и важна для приложений, в которых используются импульсы высокой мощности.

Выбор подходящего адаптера SMA в зависимости от требований к питанию

Чтобы выбрать правильный адаптер SMA в соответствии с вашими требованиями к питанию, вам необходимо рассмотреть следующие шаги:

1. Определите требования к питанию: Во-первых, вам необходимо определить требования к питанию вашего приложения. Сюда входят уровни непрерывной и пиковой мощности, с которыми адаптер должен будет справиться.
2. Учитывайте рабочую частоту: Далее нужно учитывать рабочую частоту вашего приложения. Как упоминалось ранее, номинальная мощность адаптера SMA может меняться в зависимости от рабочей частоты. Обязательно выберите адаптер с номинальной мощностью, подходящей для вашей рабочей частоты.
3. Оцените температурный диапазон: Также необходимо оценить температурный диапазон, в котором будет работать адаптер. Если рабочая температура высока, вам может потребоваться выбрать адаптер с более высокой номинальной мощностью, чтобы обеспечить надежную работу.
4. Выберите правильный тип разъема: Тип разъема SMA, используемого в адаптере, также может влиять на его мощность. Учитывайте конкретные требования вашего приложения и выберите тип разъема, который соответствует вашим потребностям. Например, если вам нужна высокая точность и низкие потери, вы можете выбрать прецизионный разъем SMA.

Примеры адаптеров SMA и их номинальная мощность

Давайте рассмотрим несколько примеров адаптеров SMA и их номинальную мощность.

• Адаптер 1,0 мм:Адаптер 1,0 ммпредставляет собой высокопроизводительный адаптер, предназначенный для использования в микроволновых и миллиметровых диапазонах волн. Обычно он имеет номинальную мощность до 50 Вт на частотах до 110 ГГц.

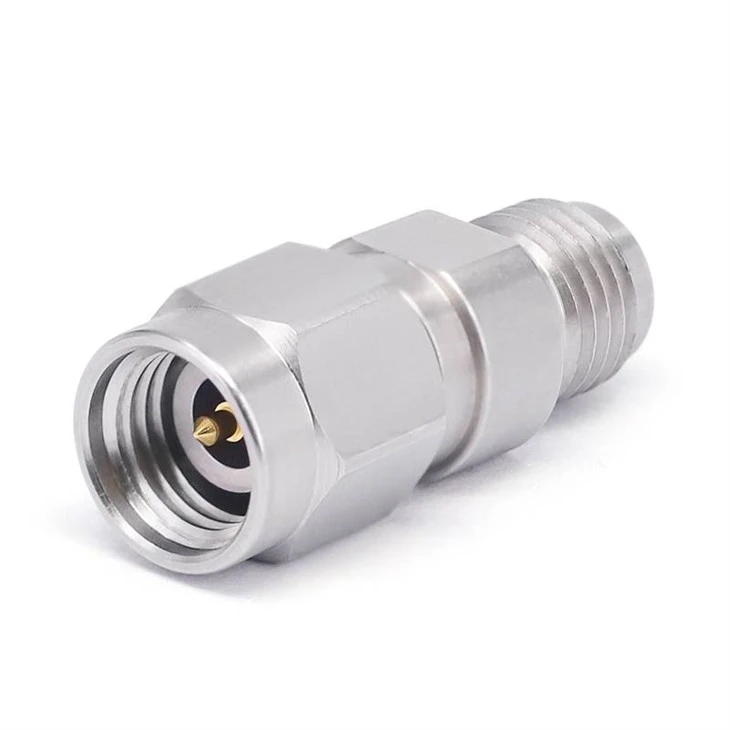

• Адаптер 3,5 мм:Адаптер 3,5 ммявляется популярным выбором для радиочастотных приложений в диапазоне частот от 0 до 34 ГГц. Обычно он имеет номинальную мощность до 100 Вт на более низких частотах, которая может уменьшаться на более высоких частотах.
• WR12 Адаптер прямого волновода:WR12 Адаптер прямого волноводаиспользуется для переходов от волновода к коаксиалу в мощных радиочастотных приложениях. Он может работать с высокими уровнями мощности, номинальная мощность которых может превышать несколько сотен ватт в зависимости от конкретной конструкции и условий эксплуатации.

Важность номинальной мощности в радиочастотных системах

Номинальная мощность адаптера SMA имеет первостепенное значение в радиочастотных системах. Использование адаптера с номинальной мощностью, слишком низкой для данного применения, может привести к множеству проблем, в том числе:

• Ухудшение сигнала: Превышение номинальной мощности может привести к перегреву адаптера, что может привести к увеличению потерь и искажений сигнала. Это может привести к ухудшению производительности системы и снижению надежности.
• Повреждение компонента: Высокие уровни мощности также могут привести к необратимому повреждению адаптера, например к расплавлению контактов разъема или повреждению диэлектрического материала. Это может привести к дорогостоящему ремонту или замене.
• Угрозы безопасности: В крайних случаях перегрев адаптера из-за чрезмерной мощности может создать угрозу безопасности, например, риск возгорания или поражения электрическим током.

Заключение

В заключение отметим, что номинальная мощность адаптера SMA является критическим параметром, определяющим его способность выдерживать мощность в радиочастотных приложениях. Понимая факторы, влияющие на номинальную мощность, обращаясь к спецификациям производителя и выбирая правильный адаптер в соответствии с вашими требованиями к питанию, вы можете обеспечить оптимальную производительность и надежность своих радиочастотных систем.

Если у вас есть какие-либо вопросы о номинальной мощности адаптеров SMA или вам нужна помощь в выборе подходящего адаптера для вашего приложения, свяжитесь с нами. Наша команда экспертов всегда готова помочь вам найти лучшее решение для ваших радиочастотных потребностей.

Ссылки

• Позар, Д.М. (2011). Микроволновая техника (4-е изд.). Уайли.
• Коллин, Р.Э. (2001). Основы микроволновой техники (2-е изд.). МакГроу-Хилл.
