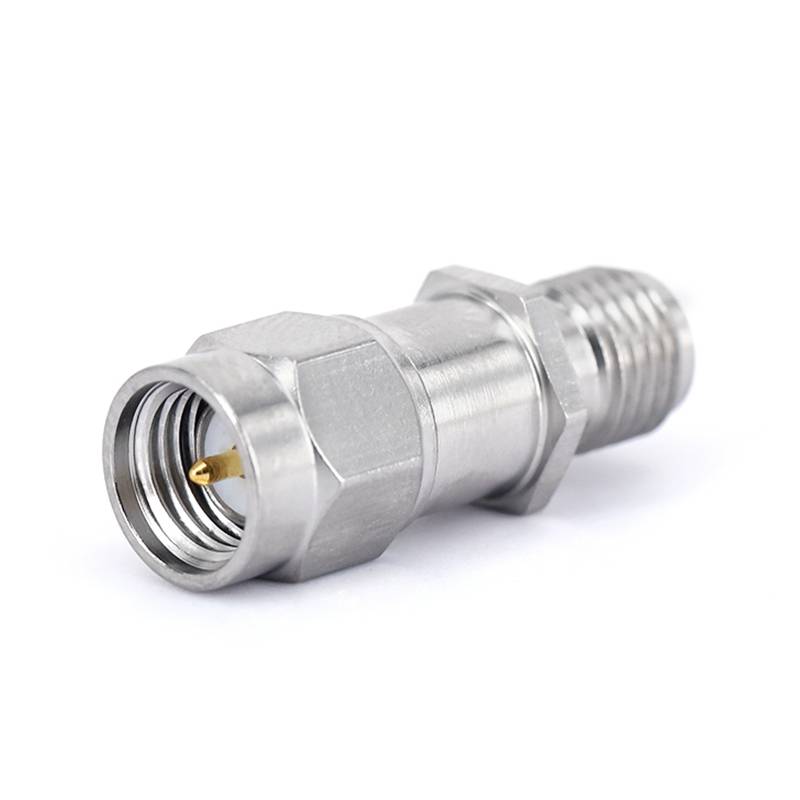

Внутренние блоки DC

Основная функция блока DC состоит в том, чтобы предотвратить прохождение сигналов постоянного тока (DC) при прохождении сигналов переменного тока (AC), особенно радиочастотных (RF) сигналов, плавно проходить через. Эта характеристика имеет большое значение во многих цирках, поскольку он может предотвратить нежелательные эффекты от повреждений, например, на подключаемые к повреждению. постоянный ток и избегает помех смещения постоянного тока с нормальной передачей радиочастотных сигналов .

Для некоторых сценариев применения, которые требуют подключения к коаксиальным кабелям, используются блоки RF DC с коаксиальной упаковкой . Эта форма упаковки имеет превосходные характеристики радиочастотной и противоположной к внешнему экранирующему слою коаксиального кабеля . внутренняя цепь соединена с булавками через специальную структуру RF соединения, чтобы удовлетворить требования к производительности низкой потери и высокой изоляции ., как правило, коаксиальные интерфейсы блоков DC включают различные типы RF, такие как SMA, 2 ., и 92 мм, и, и, и, и 92 мм, и 92 мм, и 92 мм. 1 . 85 мм. Внешний проводник пассивируется нержавеющей сталью, а материал проводника латун покрыт золотом.

В беспроводной связи: в беспроводных трансиверсах он используется для разделения компонентов DC и AC сигналов радиочастотной (RF) ., что позволяет избежать смещения DC от влияния обработки RF -сигналов с помощью последующих цирков, обеспечивая нормальную передачу и усиление сигналов RF.}}}.

Sku	Серия разъемов	Частота	VSWR	Вставка потеря
Fr 5- gdcb -18 g-smas -50	SMA женщина	10 МГц ~ 18 ГГц	1.35	0,7 дБ
Напряжение, DC Max (Volts)	Мощность, максимальный вход (ватты)	Тип блока	Материал тела	Кладение тела
+50	2	Внутренний блок	Нержавеющая сталь	Пассивировано

Sku	Серия разъемов	Частота	VSWR	Вставка потеря
Fr 5- gdcb -27 g-sma-jk	SMA женщина	30 МГц ~ 27 ГГц	1.25	0,8 дБ
Напряжение, DC Max (Volts)	Мощность, максимальный вход (ватты)	Тип блока	Материал тела	Кладение тела
+50	2	Внутренний блок	Нержавеющая сталь	Пассивировано

Sku	Серия разъемов	Частота	VSWR	Вставка потеря
Fr 5- gdcb -40 g -292 e	2,92 мм самка	10 МГц ~ 40 ГГц	1.30	0,5 дБ
Напряжение, DC Max (Volts)	Мощность, максимальный вход (ватты)	Тип блока	Материал тела	Кладение тела
+60	2	Внутренний блок	Нержавеющая сталь	Пассивировано

Sku	Серия разъемов	Частота	VSWR	Вставка потеря
Fr 5- gdcb -67 g -185 e	1,85 мм самка	10 МГц ~ 67 ГГц	1.50	0,9 дБ
Напряжение, DC Max (Volts)	Мощность, максимальный вход (ватты)	Тип блока	Материал тела	Кладение тела
+60	2	Внутренний блок	Нержавеющая сталь	Пассивировано
