Различия и связи между RF -циркуляторами и изоляторами RF

Принцип работы:

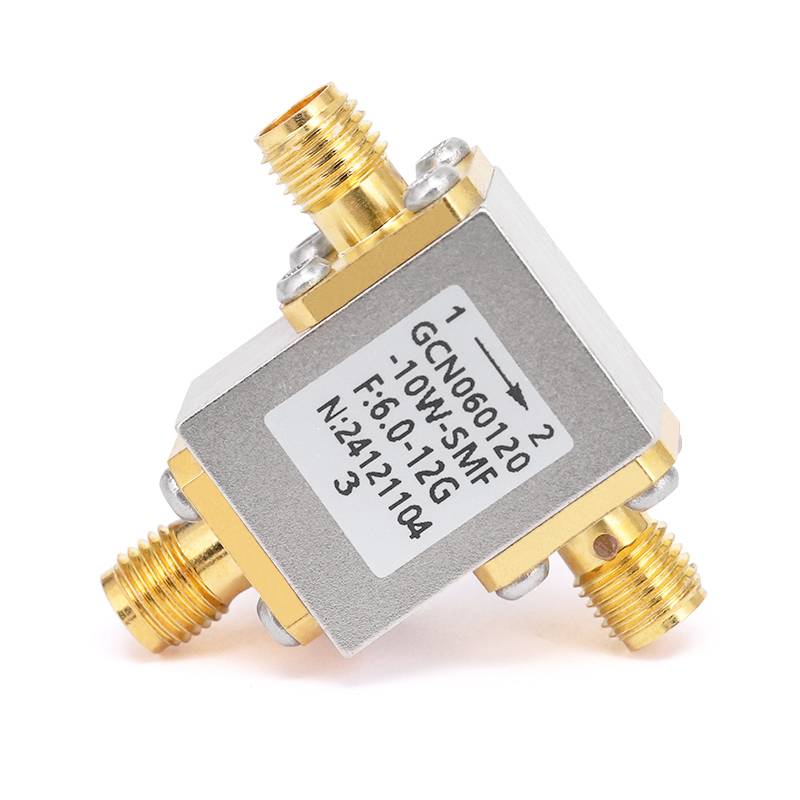

РЧ -циркулятор:

Циркулятор-это трехпортовое (или более) устройство, которое направляет РЧ-сигналы в определенном направлении между портами ., он гарантирует, что сигналы переходят из одного порта в следующее в определенном направлении .

Циркулятор работает на основе нелинейных эффектов магнитных материалов ., как правило, он состоит из вращающегося нелинейного материала, соединенного с магнитным полем . в трехпортовом циркуляторе, сигнал от порта 1 переходит в порт 2, сигнал порта 2 переходит к порту 3, а сигнал порта 3 направляется обратно в порт {9}.

РФ изолятор:

Изолятор, как правило, является двухпортовым устройством, которое позволяет сигналу переходить из одного порта к другому, блокируя любой сигнал от возвращения в исходный источник .

Подобно циркулятору, изолятор использует магнитные материалы для своей работы, но он имеет только два порта ., изолятор предотвращает поток обратного сигнала, выделяя источник из любых отраженных сигналов, которые могут вызвать повреждение или помехи .



Ключевой принцип работы: магнитные материалы

Оба устройства используютсяФерромагнитные материалы(e . g ., феррит) в статическом магнитном поле . магнитное поле индуцируетНеопределенное распространениеRF сигналов, означающее поведение сигнала отличается при движении вперед против . назад . Эта неэципротив включает:

Циркуляторы для маршрутизации сигналов последовательно между портами .

Изоляторы для подавления обратных сигналов (высокое затухание в обратном направлении, низкие потери в прямом направлении) .



Практические приложения: в реальном мире варианты использования

Циркуляторы:

В радиолокационных системах они разделяют передачу и полученные сигналы (передатчик → антенна → приемник без помех) .

В сетях связи они включают поток двунаправленного сигнала по одному каналу (e . g ., разделение сигналов восходящей линии связи/нисходящей линии связи) .

Изоляторы:

Защитите RF -усилители, блокируя отраженную мощность от несоответствующих нагрузок (e . g ., антенн с изменяющимся импедансом) .

Стабилизировать генераторы, предотвращая притяжение частоты, вызванное отражением нагрузки .



.
