Комплекты для калибровки зонда: подробное руководство от подготовки к техническому обслуживанию

Комплекты для калибровки зондов являются критическими инструментами при высокочастотных электронных тестировании (таких как RF, микроволновая печь, миллиметраво-волна и терагерц) . Они устраняют систематические ошибки, введенные тестовыми зондами, кабели и разъемы . Правильные использование этих наборов. S-параметры и потери вставки . ниже представлено исчерпывающее руководство, охватывающее все, от подготовки до технического обслуживания .

1. Понимание роли комплектов калибровки зондов

Комплекты калибровки зонда состоят из точных инженерных стандартов (e . g ., коротких, открытых, загрузки, через стандарты отражения и линии передачи), предназначенные для характеристики и правила ошибок в тестовых системах на основе зондов . Эти ошибки включают в себя:



Ошибки отражения: Вызвано несоответствиями импеданса в зондах, кабелях или разъемах .

Ошибки передачи: Затухание или фазовые сдвиги в пути сигнала .

Ошибки связанных с контактами: Плохой электрический контакт между датчиками и датами или стандартами калибровки .



Измеряя эти известные стандарты, тестовые системы (e . g ., анализаторы векторной сети, VNAS) Рассчитайте модель ошибки, которая затем используется для исправления последующих измерений DUT .

2. закладывая основу для точной калибровки

2.1 Контроль испытательной среды

Температура и влажность: Выполните калибровку в стабильной среде (обычно 23 градуса ± 2 градуса с относительной влажностью 45–55%) . температурные колебания вызывают расширение или сокращение материала, изменяя электрические свойства зондов и стандартов .

Чистота: Работать в свободной от пыли области . загрязняющих веществ (пыль, масла, остатки потока) на кончиках зонда или стандартах калибровки разлагают качество электрического контакта и введите шум измерения .

2.2 Просмотр оборудования

Зонды: Проверьте физический повреждение (e . g ., согнутые кончики, изношенные контакты) или загрязнение . чистые кончики, мягко с использованием сжатого воздуха или безрешек, увлажненных изопропильным спиртом.}}}}}}}}}}}}}}}}}

Кабели и разъемы: Осмотрите коаксиальные кабели на наличие изгибов или повреждений; Убедитесь, что разъемы чистые и правильно сопряжены, чтобы предотвратить потерю сигнала .

Калибровочные наборы: Убедитесь, что стандарты неповреждены (e . g ., без царапин на поверхностях нагрузки, без согнутых контактов в стандартах) .

2.3 Настройка системы

Мощность на VNA и тестовой системе не менее чем за 30 минут до калибровки, чтобы компоненты достигли тепловой стабильности .

Подключите зонды к VNA через кабели, обеспечивая плотные (но не чрезмерные) соединения для предотвращения утечки сигнала .

3. Выбор соответствующего метода калибровки

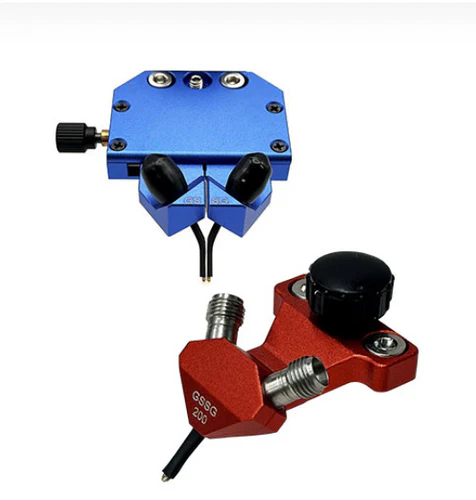

Комплекты для калибровки зонда поддерживают несколько методов, выбранных на основе диапазона частот, типа зонда (e . g ., GSG, SG) и геометрии DUT:



Метод	Ключевые стандарты	Частотный диапазон	Идеальные приложения
Сор	Короткий, открытый, загрузка, через	DC - 18 ГГц	Коаксиальные зонды, плоские структуры (ПХБ)
ТРЛ	Через, размышляет, линия	10 ГГц - 110 ГГц	Высокочастотные некоаксиальные структуры (e . g ., Waveguides, Microstrips)
ЛРМ	Линия, размышлять, совпадать	1 ГГц - 40 ГГц	Сбалансированные зонды, асимметричные структуры

4. подробные этапы калибровки

4.1 монтажные стандарты калибровки

Защитите субстрат калибровочного комплекта (e . g ., глинозем, Quartz) для стабильного рабочего стола и выровняйте его с зондом -позиционером . Убедитесь, что подложка является плоским, чтобы избежать пробкового наконечника .}.

4.2 Правильно позиционирование зондов

Используйте микроскоп, чтобы выравнивать кончики зонда с прокладками стандартов калибровки (e . g ., короткие прокладки, открытые подушки) .

Нанесите свет, равномерное давление, чтобы обеспечить хороший электрический контакт без повреждения стандартов или зондов . чрезмерного давления деформирует прокладки, в то время как недостаточное давление вызывает прерывистые соединения .

4.3 Выполнение калибровки через VNA

Запустите программное обеспечение для калибровки VNA и выберите выбранный метод (e . g ., solt) .

Следуйте побуждениям измерения каждого стандарта последовательно:

Короткий: Теоретически совершенный короткий (0 ω), чтобы охарактеризовать отражение на кончике зонда .

Открыть: Структура с бесконечным импедансом (e . g ., воздушного зазора) для измерения полей окраивания .

Нагрузка: Нагрузка 50 Ом для калибровки для потери сигнала .

Через: Прямое соединение между парами зондов для калибровки путей передачи .

VNA вычисляет термины ошибки (e . g ., отслеживание отражения, отслеживание передачи, изоляция) и сохраняет их для коррекции в реальном времени .

5. общие ошибки, чтобы избежать

Пренебрежение факторами окружающей среды: Калибровка в плохо вентилируемых или высокотемпературных средах вызывает тепловой дрейф .

Грязные стандарты или зонды: Загрязнители действуют как паразитические резисторы/конденсаторы, результаты искажения .

Чрезмерное давление зонда: Повторно повреждать кончики зонда и стандартные прокладки, что приводит к постоянным ошибкам .

Заключение

Правильное использование комплектов калибровки зондов имеет основополагающее значение для надежного электронного тестирования. Соблюдая строгие протоколы подготовки, выбирая подходящие методы, выполняя точные калибровочные шаги и поддерживая стандарты, инженеры обеспечивают, чтобы измерения точно отражали характеристики целевого устройства (DUT), что критически важно для проектирования высокопроизводительных устройств в диапазонах RF, микроволнового и миллиметрового волн.
