Как предотвратить искрение в разъеме печатной платы?

Предотвращение искрения в разъеме печатной платы является важнейшим аспектом обеспечения надежности и безопасности электронных устройств. Как поставщик разъемов для печатных плат, я понимаю проблемы и риски, связанные с искрением, и хочу поделиться некоторыми эффективными стратегиями, которые помогут вам избежать этой проблемы.

Понимание искрения в разъемах печатных плат

Дуга возникает, когда электрический разряд проходит через разрыв в цепи, обычно из-за пробоя изоляционного материала между двумя проводящими поверхностями. В разъемах печатных плат искрение может быть вызвано несколькими факторами, включая высокое напряжение, плохой контакт, загрязнение и условия окружающей среды.

Высокое напряжение является одной из основных причин возникновения дуги. Когда напряжение на разъеме превышает напряжение пробоя изоляционного материала, может образоваться дуга, которая может повредить разъем и окружающие его компоненты. Плохой контакт между контактами разъема и контактными площадками печатной платы также может привести к искрению, поскольку он создает путь с высоким сопротивлением, который может выделять тепло и вызывать разрушение изоляции.

Загрязнения, такие как пыль, грязь или влага, также могут способствовать образованию электрической дуги. Эти загрязнения могут снизить сопротивление изоляции между проводящими поверхностями, что облегчает образование дуги. Условия окружающей среды, такие как высокая влажность или температура, также могут повлиять на работу разъема и увеличить риск возникновения дуги.

Стратегии предотвращения искрения

1. Выберите правильный разъем

Выбор подходящего разъема для вашего применения имеет важное значение для предотвращения искрения. Учитывайте требования к напряжению, току и частоте вашей цепи, а также условия окружающей среды, в которых будет работать разъем. Ищите разъемы, рассчитанные на высокое напряжение и имеющие хорошие изоляционные свойства.

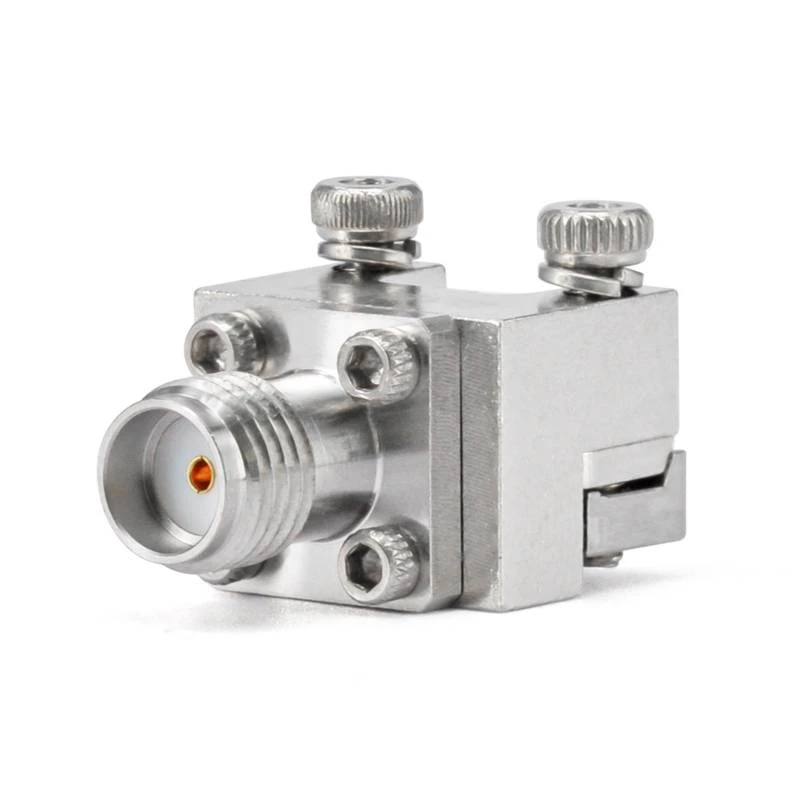

Например,Сменные разъемы на местеявляются отличным вариантом для случаев, когда разъем необходимо легко заменить или обслужить. Эти разъемы предназначены для обеспечения надежного соединения и доступны в различных конфигурациях для удовлетворения различных требований.

2. Обеспечьте правильную установку.

Правильная установка разъема имеет решающее значение для предотвращения искрения. Убедитесь, что разъем правильно совмещен с контактами печатной платы и что контакты надежно вставлены. Не перетягивайте разъем, так как это может привести к повреждению контактов или печатной платы.

Используйте соответствующие инструменты и методы для установки разъема и внимательно следуйте инструкциям производителя. Если вы не знаете, как установить разъем, проконсультируйтесь со специалистом или производителем разъема.

3. Поддерживайте хороший контакт

Поддержание хорошего контакта между контактами разъема и контактными площадками печатной платы необходимо для предотвращения искрения. Убедитесь, что контакты чистые и на них нет мусора, а площадки печатной платы гладкие и плоские. При необходимости очистите контакты и колодки с помощью очистителя контактов или мелкозернистой наждачной бумаги.

Рассмотрите возможность использования разъема с высокой силой прижима или запирающего механизма для обеспечения надежного соединения. Это поможет предотвратить ослабление или отсоединение штырей, что может привести к образованию электрической дуги.

4. Защитите от загрязнения

Защита разъема от загрязнения важна для предотвращения искрения. ИспользоватьПылезащитные колпачки разъемадля защиты разъема от пыли и грязи, когда он не используется. Эти колпачки могут помочь предотвратить накопление загрязнений на контактах и ​​контактных площадках, что может снизить сопротивление изоляции и увеличить риск возникновения дуги.

Если разъем будет подвергаться воздействию влаги или других жидкостей, рассмотрите возможность использования водонепроницаемого или влагостойкого разъема. Эти разъемы предназначены для обеспечения надежного соединения во влажной или влажной среде и могут помочь предотвратить искрение, вызванное влажностью.

5. Управление условиями окружающей среды

Управление условиями окружающей среды, в которых работает разъем, также может помочь предотвратить искрение. Если разъем будет подвергаться воздействию высоких температур, рассмотрите возможность использования разъема, рассчитанного на выдерживание высоких температур. Эти разъемы обычно изготавливаются из материалов, которые обладают хорошей термостабильностью и могут помочь предотвратить разрушение изоляции из-за нагрева.

Если разъем будет подвергаться воздействию высокой влажности, рассмотрите возможность использования разъема, устойчивого к влаге. Эти разъемы обычно покрыты защитным слоем или имеют герметичную конструкцию, предотвращающую попадание влаги в разъем.

Тестирование и проверка

Регулярное тестирование и осмотр разъема могут помочь обнаружить и предотвратить искрение до того, как оно станет проблемой. Используйте мультиметр или другое испытательное оборудование для измерения сопротивления и непрерывности контактов разъема и площадок печатной платы. Проверьте, нет ли каких-либо признаков повреждения или износа, таких как погнутые штыри, трещины в изоляции или коррозия.

Если вы обнаружите какие-либо проблемы с разъемом, немедленно замените его, чтобы предотвратить искрение и другие проблемы. Также рекомендуется вести учет результатов испытаний и проверок, чтобы отслеживать работу разъема с течением времени.

Заключение

Предотвращение искрения в разъеме печатной платы необходимо для обеспечения надежности и безопасности электронных устройств. Выбрав правильный разъем, обеспечив правильную установку, поддерживая хороший контакт, защищая от загрязнения и контролируя условия окружающей среды, вы можете снизить риск возникновения дуги и улучшить характеристики вашей цепи.

Как поставщик разъемов для печатных плат, я стремлюсь предоставлять высококачественные разъемы и решения, отвечающие потребностям моих клиентов. Если у вас есть какие-либо вопросы или вам нужна помощь в выборе подходящего разъема для вашего приложения, не стесняйтесь обращаться ко мне. Я здесь, чтобы помочь вам предотвратить искрение и обеспечить успех вашего проекта.

Ссылки

• «Справочник по электрическим соединителям» Пола Д. Митчелла
• «Проектирование печатных плат для обеспечения технологичности», Колин Уорвик
• «Высокоскоростное цифровое проектирование: справочник по черной магии» Говарда Джонсона и Мартина Грэма
