Полевые замены разъемы
Заменяемые коаксиальные разъемы RF-поля являются важными компонентами RF Systems . Они специально разработаны для установки и замены на месте .. Нет необходимости в пайке; Они могут быть исправлены винтами, что упрощает процесс обслуживания . Даже в жестких условиях эти разъемы могут удивительно поддерживать целостность сигнала .
Описание
Введение продукта
Заменяемые коаксиальные разъемы RF-поля являются важными компонентами RF Systems . Они специально разработаны для установки и замены на месте .. Нет необходимости в пайке; Они могут быть исправлены винтами, которые упрощают процесс обслуживания .. работать, уменьшить сложность установки .
В целом, заменяемые коаксиальными разъемами RF-поля повышают гибкость и надежность системы и снижают долгосрочные затраты на обслуживание . Типы портов разъема включают в себя различные параметры, такие как SMA, 2 . 92 мм, 2 . 4 мм, 1,85 мм, 1,0 мм, GPO (SMP), и диапазон частоты.
Стиль кузова продукта

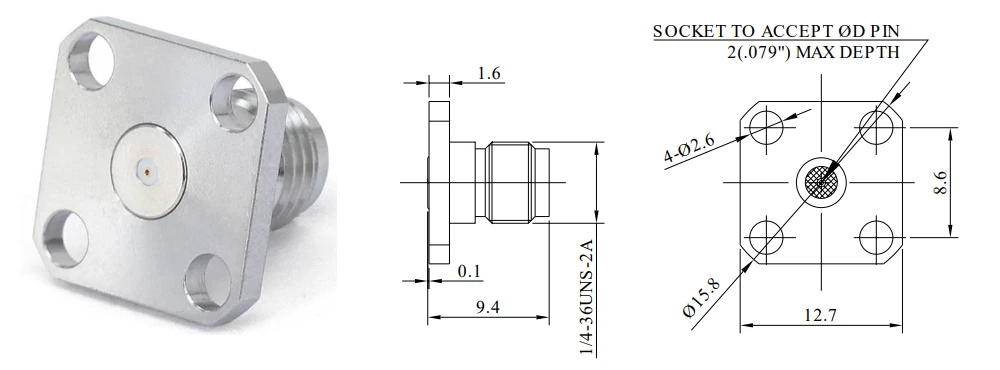

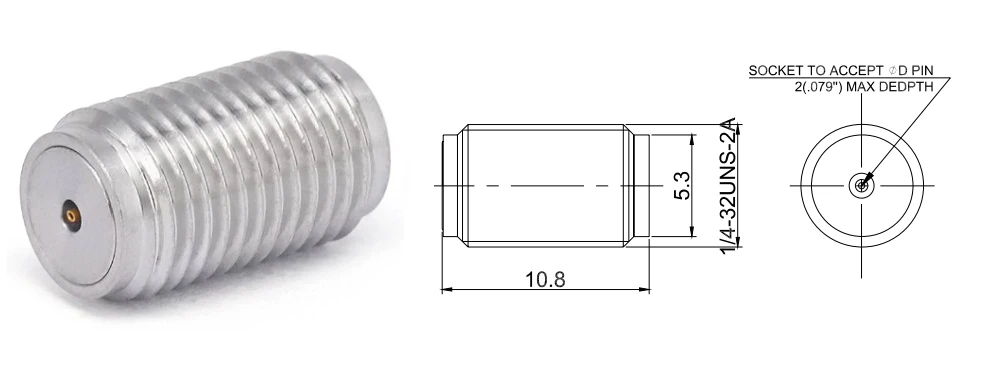

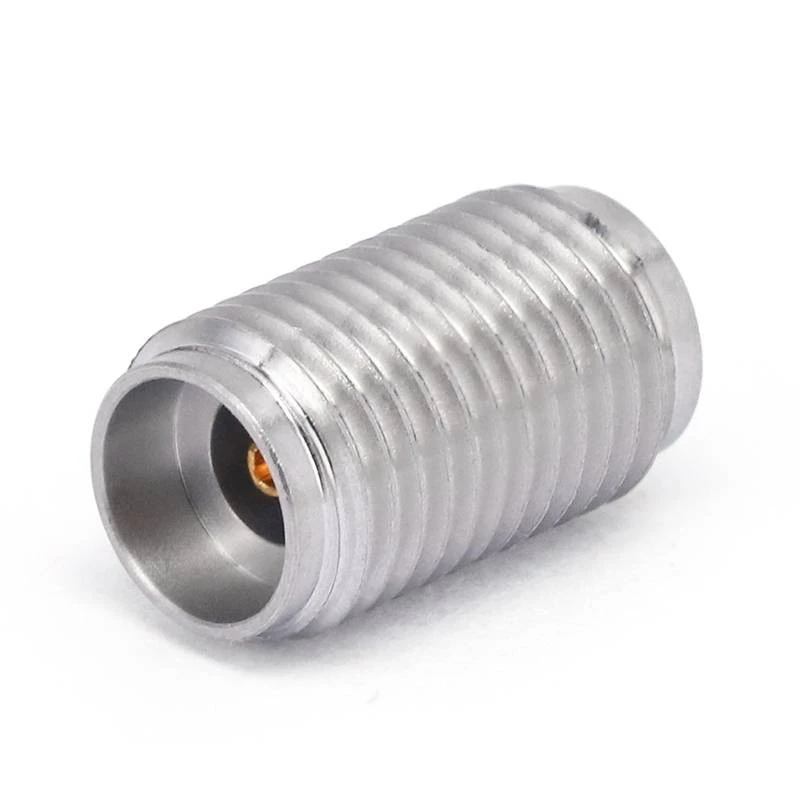

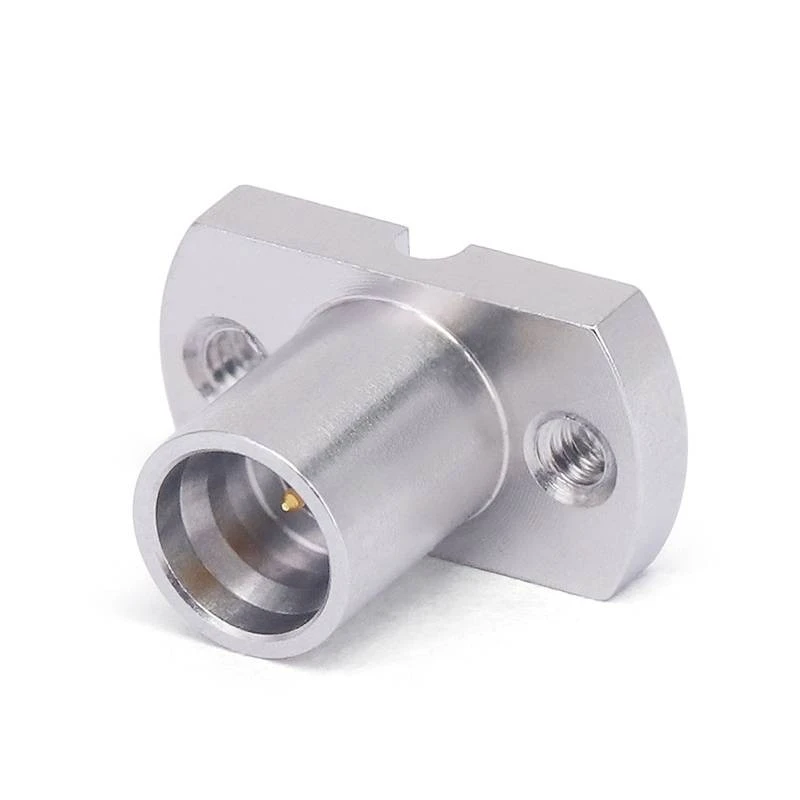

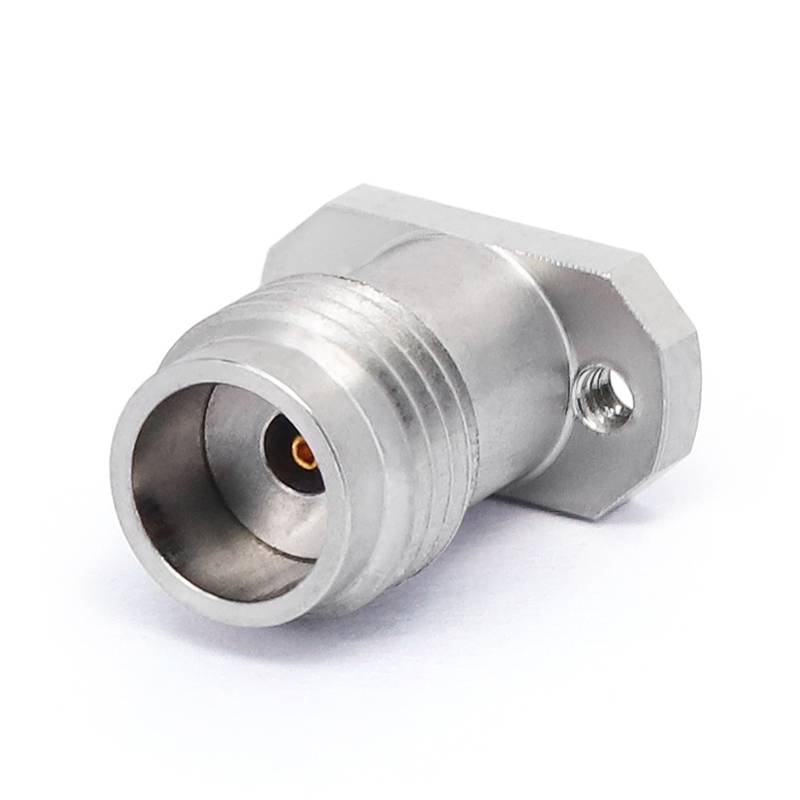

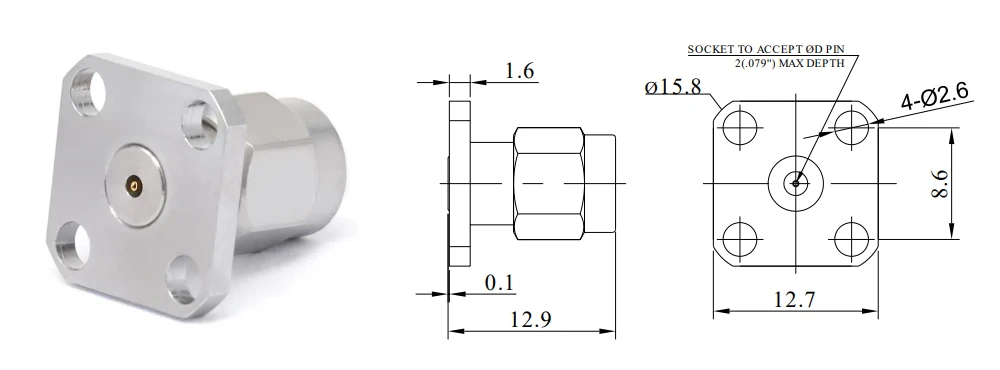

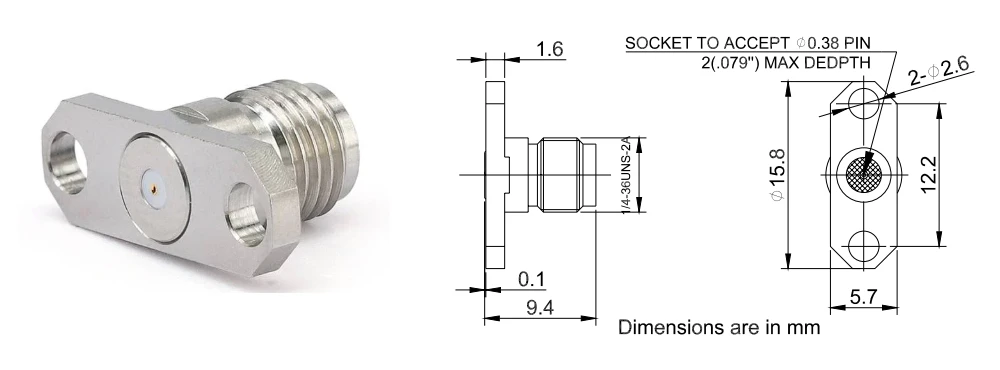

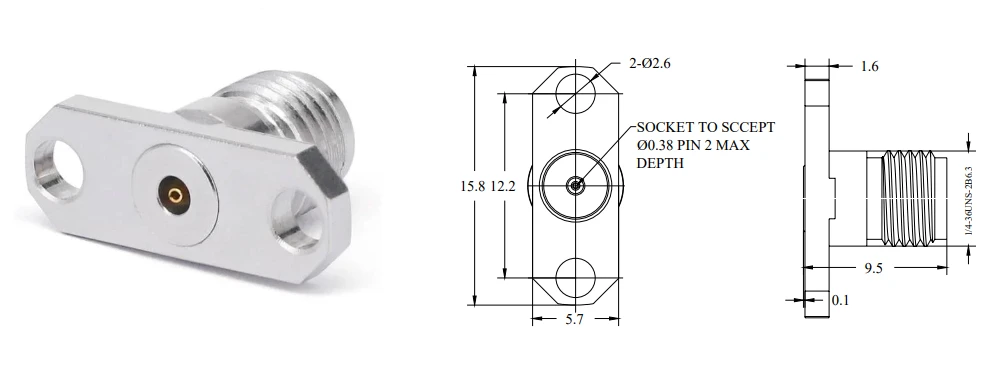

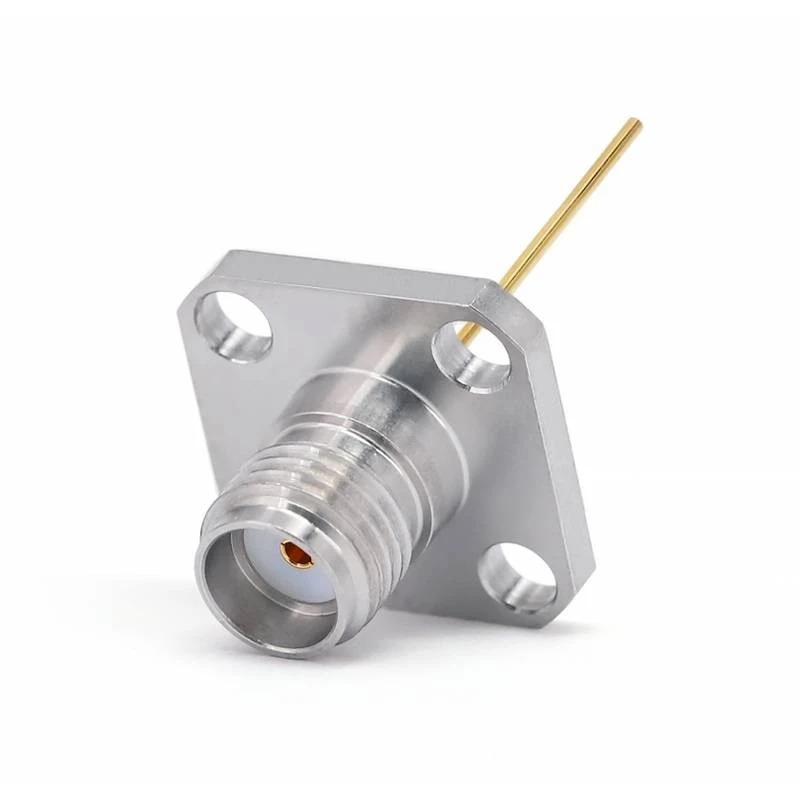

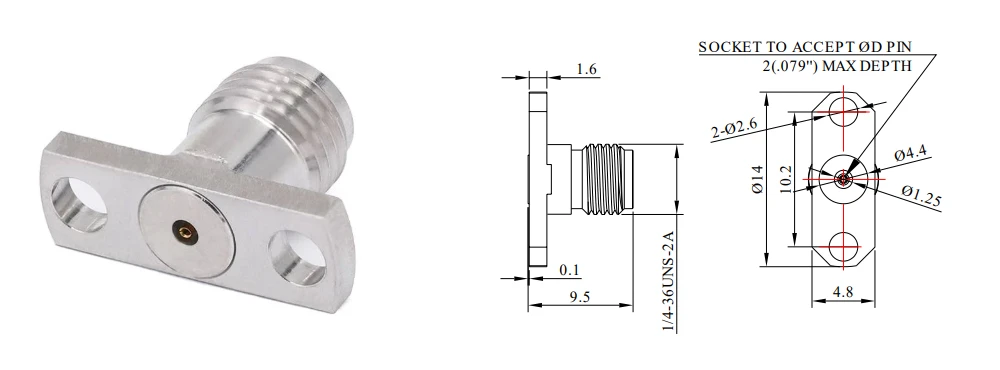

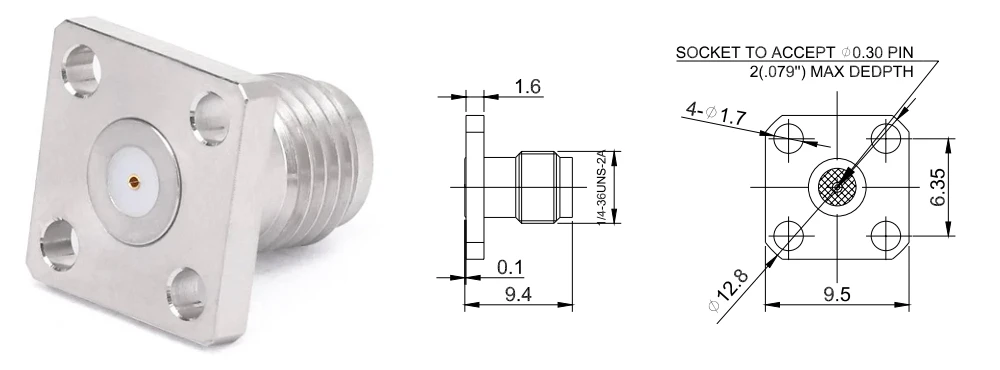

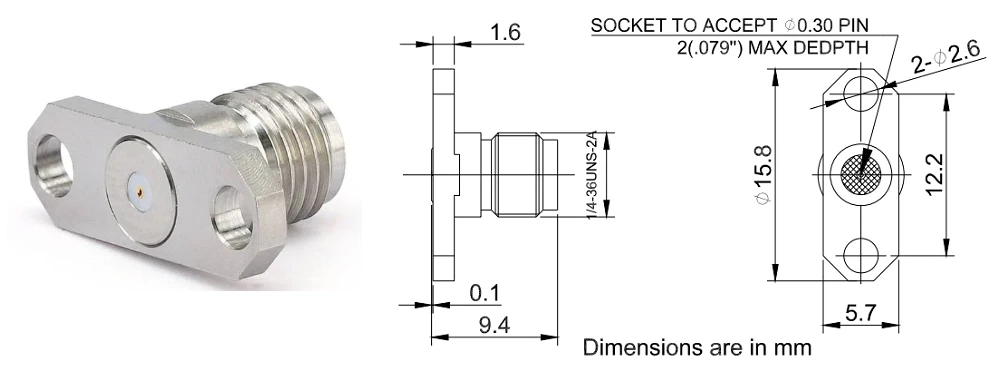

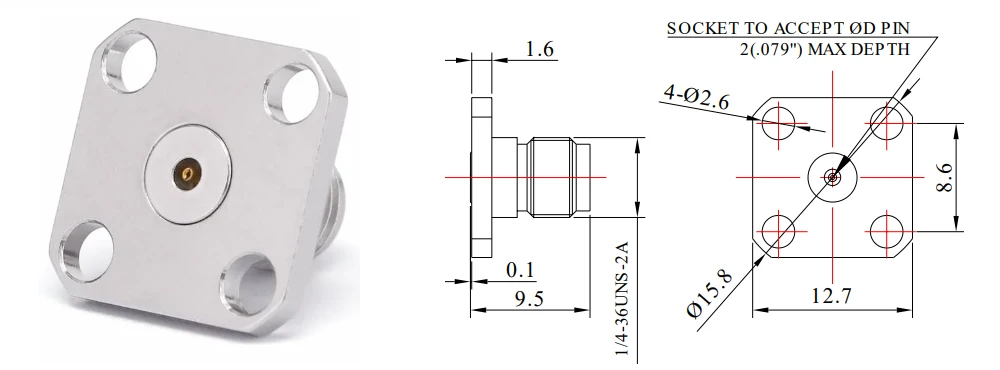

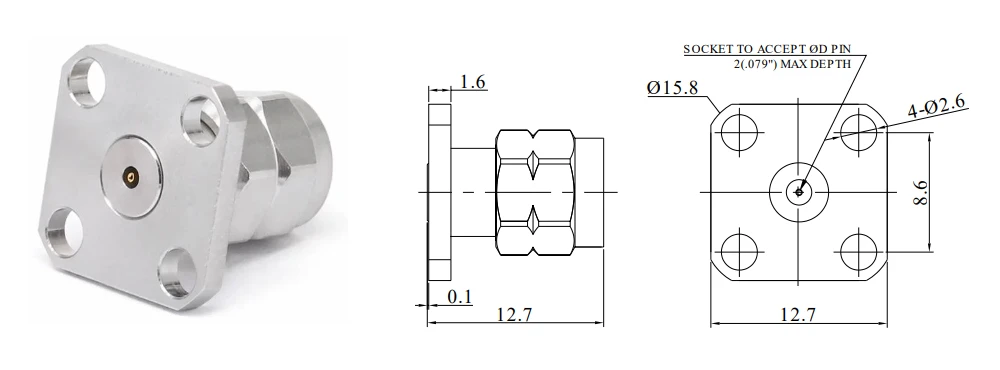

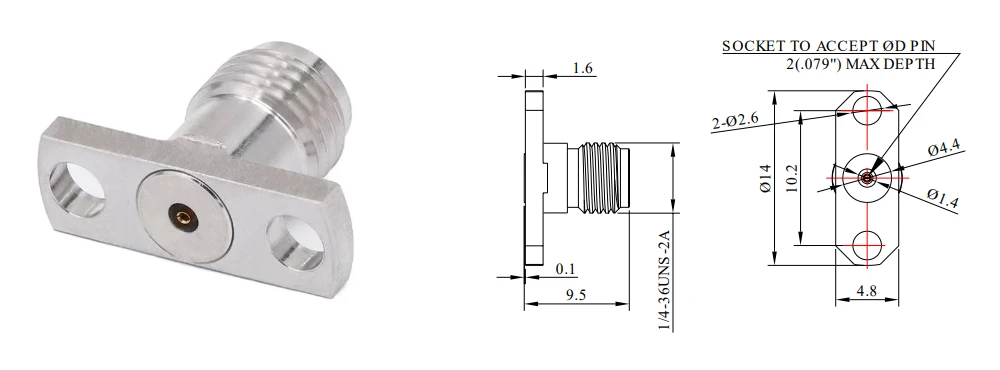

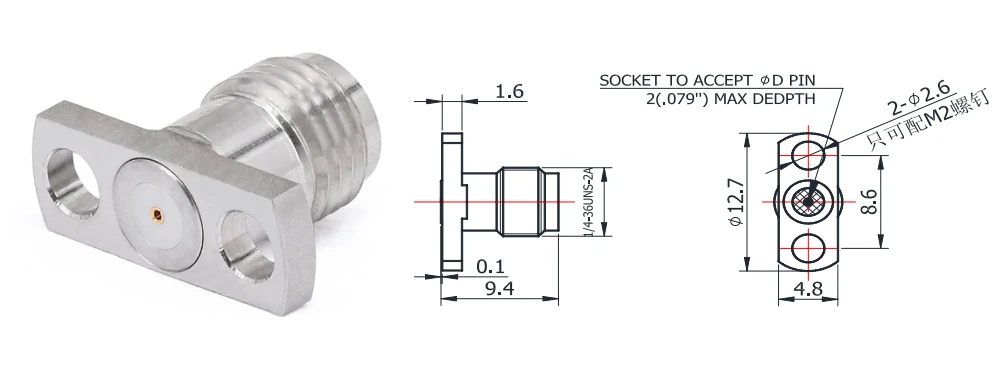

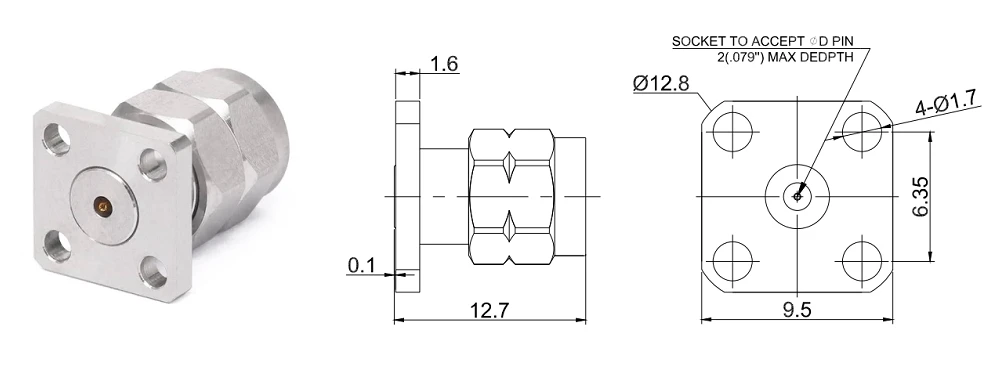

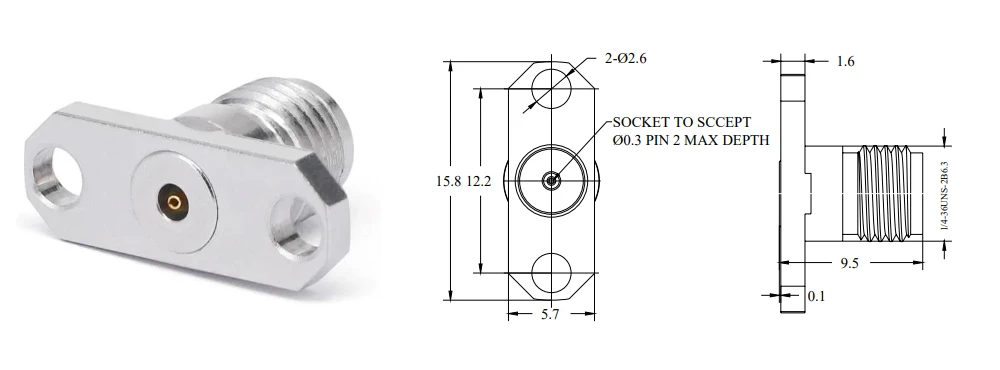

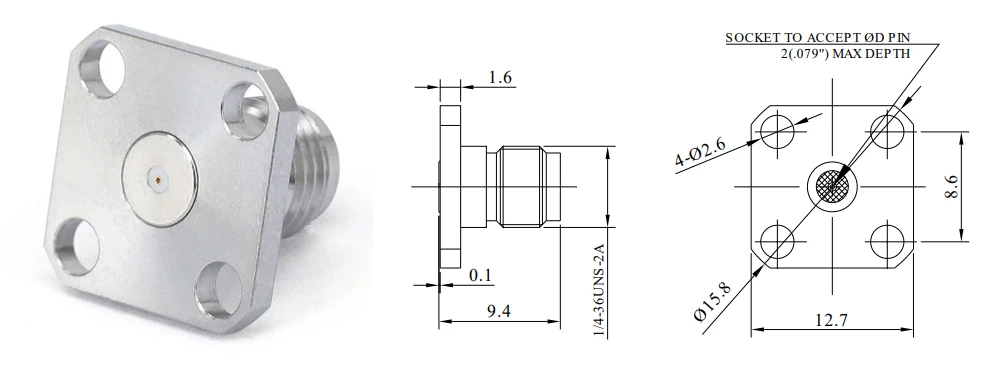

Заменяемые поля коаксиальные разъемы имеют четыре типа форм тела, такие как прямой, 4 -отверстие, полностью резьбовой встроенный тип, 2 -отверстие фланцевое значение . Этот разъемы имеют тело из нержавеющей стали и обеспечивает превосходную микроволновую производительность с низкой потерей вставки, а VSWR 1.25. Этот соединитель точно изготовлен для RF Industries 1.25..
Приложение продукта
Заменяемые коаксиальные разъемы RF Field используются для подключения радиочастотных схем антенн, радиочастотных модулей, фильтров, навигационных устройств, радиолокационных систем и т. Д.
Закупки FAQ
Данные спецификации продукта
|
Конфигурация |
|
|
Тип разъема |
SMA/2,92 мм/2,4 мм/1,85 мм/GPO |
|
Импеданс разъема |
50 Ом |
|
Разъем полярность |
Стандартный |
|
Метод монтирования разъема |
Прямой/ 2 отверстия фланца/ 4 отверстия фланца |
|
Метод вложения |
Контакт |
|
Материалы Информация |
|
|
Центр контакт |
Куб золотой |
|
Внешний контакт |
Нержавеющая сталь |
|
Тело |
Нержавеющая сталь |
|
Диэлектрик |
PEI/PTFE |
|
Данные окружающей среды |
|
|
Температурная диапазон |
-55 степень до +165 степень |
|
2011/65/ЕС (ROHS) |
Соответствие |
Тип продукта
| SMA Field заменяемые разъемы |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0151 |
DC - 26.5 GHZ |
1.15 |
0,51 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0138 |
DC - 26.5 GHZ |
1.15 |
0,38 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0151 |
DC - 26.5 GHZ |
1.15 |
0,51 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0138 |
DC - 26.5 GHZ |
1.15 |
0,38 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0130 |
DC - 26.5 GHZ |
1.15 |
0,30 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0230 |
DC - 26.5 GHZ |
1.15 |
0,30 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0251 |
DC - 26.5 GHZ |
1.15 |
0,51 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0430 |
DC - 26.5 GHZ |
1.15 |
0,30 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0451 |
DC - 26.5 GHZ |
1.15 |
0,51 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0438 |
DC - 26.5 GHZ |
1.15 |
0,38 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0751 |
DC - 26.5 GHZ |
1.15 |
0,51 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0730 |
DC - 26.5 GHZ |
1.15 |
0,30 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2- sma-kfd0751 |
DC - 26.5 GHZ |
1.15 |
0,51 мм |
| 2,92 мм заменяемые разъемы поля |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0130 |
DC - 40 GHZ |
1.15 |
0,30 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0151 |
DC - 40 GHZ |
1.15 |
0,51 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- JFD0130 |
DC - 40 GHZ |
1.15 |
0,30 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0451 |
DC - 40 GHZ |
1.15 |
0,51 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0423 |
DC - 40 GHZ |
1.15 |
0,23 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0430 |
DC - 40 GHZ |
1.15 |
0,30 мм |
| 2,92 мм заменяемые разъемы поля |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0423 |
DC - 40 GHZ |
1.15 |
0,23 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0523 |
DC - 40 GHZ |
1.15 |
0,23 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0530 |
DC - 40 GHZ |
1.15 |
0,30 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0551 |
DC - 40 GHZ |
1.15 |
0,51 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0538 |
DC - 40 GHZ |
1.15 |
0,38 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KFD0730 |
DC - 40 GHZ |
1.15 |
0,30 мм |
| 2,92 мм заменяемые разъемы поля |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KYD0251 |
DC - 40 GHZ |
1.15 |
0,51 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.92- KYD0251 |
DC - 40 GHZ |
1.15 |
0,51 мм |
| 2,4 мм заменяемые разъемы поля |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.4- KFD0130 |
DC - 50 GHZ |
1.15 |
0,30 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.4- JFD0230 |
DC - 50 GHZ |
1.15 |
0,30 мм |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-2.4- JFD0130 |
DC - 50 GHZ |
1.15 |
0,30 мм |
| 1,85 мм заменяемые разъемы поля |
|
Sku |
Частота |
VSWR |
Штифт матч |
|
Fr 2-1.85- KFD0230 |
DC - 67 GHZ |
1.25 |
0,30 мм |
