Разъемы печатной платы
Разъемы RF PCB, которая является аббревиатурой «разъемы с типной платой с частотой», являются профессиональными электрическими компонентами . Они предназначены для достижения надежного соединения между коаксиальными кабелями и печатными пласками (PCB) . Эти разъемы играют решающую роль в широкопроверленных трансмиссии в широком плавном потоке в широком примечании в широком потоке в области плавного потока в широком потоке в области плавных потоков в широком примечании в плавном потоке в широком потоке в области плавного потока в широком примере. Сценарии .
Описание
Введение продукта
Разъемы RF PCB, которая является аббревиатурой «разъемы с типной платой с частотой», являются профессиональными электрическими компонентами . Они предназначены для достижения надежного соединения между коаксиальными кабелями и печатными пласками (PCB) . Эти разъемы играют решающую роль в широкопроверленных трансмиссии в широком плавном потоке в широком примечании в широком потоке в области плавного потока в широком потоке в области плавных потоков в широком примечании в плавном потоке в широком потоке в области плавного потока в широком примере. Сценарии .
Разъемы RF PCB обычно разработаны с характерными импедансами 50 или 75 Ом . Это точное соответствие импеданса имеет первостепенное значение, поскольку он выравнивается с импедансом линий передачи . несоответствующие импеданс может привести к сияльному сигналу, что приводит к высоким уровням. - Частотные сигналы . Некоторые модели способны работать на частотах до 110 ГГц или даже выше ..
Стиль кузова продукта
FlexIRF имеет широкий спектр типов портов для разъемов PCB . Обычно используемые включают SMA, 2 . 92 мм, SSMC, SMB, MMCX, MCX, SMP и SSMP . Мы можем выбрать соответствующий разъем, основанный на частоте работы и сценариях установки.
Они поставляются в различных стилях монтажа, в том числе через монтаж - монтаж отверстия, монтаж поверхности и монтаж края . Это обеспечивает легкую интеграцию в различные компоновки PCB . Например, поверхностные - соединенные разъемы RF на PC
Приложение продукта
Разъемы RF PCB широко используются на мобильных базовых станциях, где они обеспечивают эффективную передачу высоких частотных сигналов между антенной и PCB . в медицинском оборудовании, таком как MRI (магнитно -резонансная томография) и машины беспроводных пациентов, {{{{{{{{{{{{{{{{{{{{{{{{{{3, {3 {{{{{{{{3, {3, {{{{{{{{3, {3 -й разъемы, в промышленности. Разъемы печатной платы используются в таких приложениях, как автомобильные радиолокационные системы для таких функций, как адаптивный круизный контроль .
Закупки FAQ
Данные спецификации продукта
|
Конфигурация |
|
|
Тип разъема |
SMA/2,92 мм/2,4 мм/1,85 мм/GPO |
|
Импеданс разъема |
50 Ом |
|
Разъем полярность |
Стандартный |
|
Метод монтирования разъема |
Прямая/ 2 отверстия фланца/ 4 отверстия фланца |
|
Метод вложения |
Контакт |
|
Материалы Информация |
|
|
Центр контакт |
Куб золотой |
|
Внешний контакт |
Латунный золото |
|
Тело |
Латунная золота и нержавеющая сталь |
|
Диэлектрик |
PEI/PTFE |
|
Экологические данные |
|
|
Температурная диапазон |
-55 степень до +165 степень |
|
2011/65/ЕС (ROHS) |
Соответствие |
Тип продукта
| SMA PCB Разъёмы | |||||
 |
 |
||||
|
SKU |
Частота |
VSWR |
Установка |
Материал |
Сигнальный режим |
|

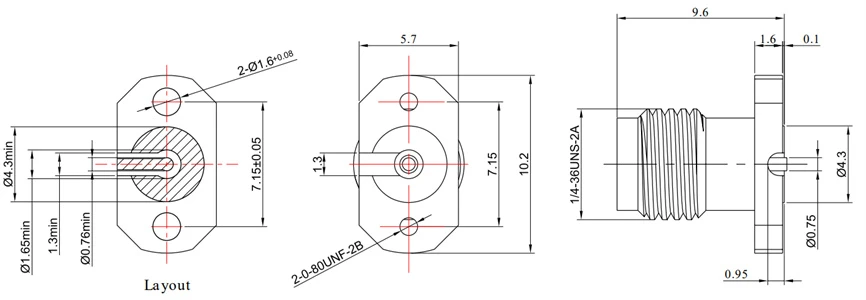

Fr 2- sma-kfd 216-4 |
DC - 26.5 GHZ |
1.20 |
Винт крепление |
Нержавеющая сталь |
Поверхностный сигнал |
|
|
|
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-kfd216 |
DC - 26.5 GHZ |
1.20 |
Винт крепление |
Нержавеющая сталь |
Средние и нижние сигналы |
|
|
|
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-khd 104-1 |
DC - 12.4 GHZ |
1.20 |
Картридж пайки |
Латунный золото |
НА |
|
SMA PCB Разъёмы |
|||||
|
|
|
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-khd100 |
DC - 18 GHZ |
1.25 |
Картридж пайки |
Латунный золото |
НА |
|
|
|
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-kwhd |
DC - 6 GHZ |
1.25 |
Картридж пайки |
Латунный золото |
НА |
|
SMA PCB Разъёмы |
|||||
|
|
|
||||
|
SKU |
Частота |
VSWR |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-kwhd10 |
DC - 6 GHZ |
1.25 |
Картридж пайки |
Латунный золото |
НА |
|
|
|
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-kwhd17 |
DC - 6 GHZ |
1.25 |
Картридж пайки |
Латунный золото |
НА |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-kwhd11 |
DC - 6 GHZ |
1.25 |
Картридж пайки |
Латунный золото |
НА |
|
SMA PCB Разъёмы |
|||||
|
|
|
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-khd201a |
DC - 6 GHZ |
1.25 |
Горизонтальный картридж пайк |
Латунный золото |
НА |
|
|
|
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-kwhd17 |
DC - 6 GHZ |
1.25 |
Картридж пайки |
Латунный золото |
НА |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- Sma-KYFD0101 |
DC - 6 GHZ |
1.25 |
Винт крепление |
Латунный золото |
НА |
|
SMA PCB Разъёмы |
|||||
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-kyhd321 |
DC - 26.5 GHZ |
1.30 |
Картридж пайки |
Латунный золото |
НА |
|
|
 |
||||
|
Sku |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- sma-khd |
DC - 6 GHZ |
1.25 |
Картридж пайки |
Латунный золото |
НА |
|
2,92 мм разъемы печатной платы |
|||||
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|

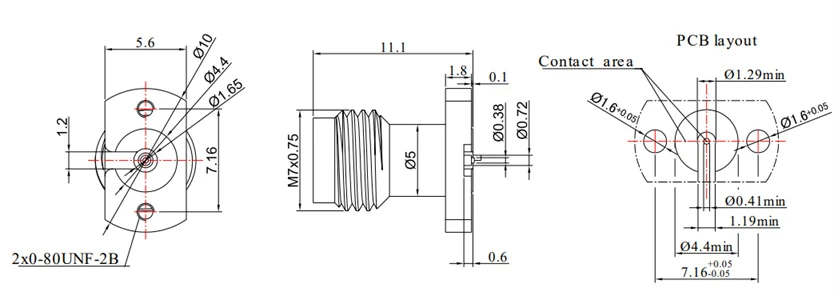

Fr 2-2.92- KFD216 |
DC - 40 GHZ |
1.25 |
Винт крепление |
Нержавеющая сталь |
Поверхностный сигнал |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2-2.92- kfd 216-1 |
DC - 40 GHZ |
1.25 |
Винт крепление |
Нержавеющая сталь |
Средние и нижние сигналы |
|
|
 |
||||
|
Sku |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2-2.92- khd100 |
DC - 40 GHZ |
1.25 |
Картридж пайки |
Латунный золото |
НА |
|
3,5 мм разъемы печатной платы |
|||||
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2-3.5- KFD216 |
DC - 26.5 GHZ |
1.25 |
Винт крепление |
Нержавеющая сталь |
Поверхностный сигнал |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2-3.5- kfd 216-1 |
DC - 26.5 GHZ |
1.25 |
Винт крепление |
Нержавеющая сталь |
Средние и нижние сигналы |
|
2,4 мм разъемы печатной платы |
|||||
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2-2.4- KFD216 |
DC - 50 Hz |
1.25 |
Винт крепление |
Нержавеющая сталь |
Поверхностный сигнал |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Винт крепление |
Нержавеющая сталь |
Средние и нижние сигналы |
|
1,85 мм разъемы печатной платы |
|||||
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2-1.85- KFD216 |
DC - 67 Hz |
1.30 |
Винт крепление |
Нержавеющая сталь |
Поверхностный сигнал |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Винт крепление |
Нержавеющая сталь |
Средние и нижние сигналы |
|
Разъемы ГПО (SMP) |
|||||
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- GPO-JFD216 |
DC - 40 GHZ |
1.50 |
Винт крепление |
Нержавеющая сталь |
Поверхностный сигнал |
|
|
 |
||||
|
Sku |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHZ |
1.50 |
Винт крепление |
Нержавеющая сталь |
Средние и нижние сигналы |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- gpo-khd |
DC - 18 Hz |
1.25 |
Картридж пайки |
Латунный золото |
НА |
|
Разъемы ГПО (SMP) |
|||||
|
|
 |
||||
|
Sku |
Частота |
КСВР |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- GPO-JHD15 |
DC - 40 GHZ |
1.50 |
Картридж пайки |
Латунный золото |
Ограниченный замер |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- gpo-jfd 246- f |
DC - 26.5 GHZ |
1.45 |
Винт крепление |
Латунный золото |
Полный заряд |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- gpo-jhd 23- f |
DC - 26.5 GHZ |
1.45 |
Картридж и поверхностная пайя |
Латунный золото |
Полный заряд |
|
Разъемы ГПО (SMP) |
|||||
|
|
 |
||||
|
Sku |
Частота |
VSWR |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- gpo-jhd 23- l |
DC - 26.5 GHZ |
1.45 |
Картридж и поверхностная пайя |
Латунный золото |
Ограниченный замер |
|
|
|
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- gpo-jhd 23- s |
DC - 26.5 GHZ |
1.45 |
Картридж и поверхностная пайя |
Латунный золото |
Гладкий |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- gpo-jhd 2- s |
DC - 26.5 GHZ |
1.45 |
Картридж пайки |
Латунный золото |
Гладкий |
|
GPPO (Mini-SMP) разъемы печатной платы |
|||||
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- gppo-jhd 1- s |
DC - 65 GHZ |
1.57@40G |
Поверхностная пайка |
Латунный золото |
Гладкий |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- gppo-jhd1 |
DC - 65 GHZ |
1.57@40G |
Поверхностная пайка |
Латунный золото |
Полный заряд |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- gppo-jhd20r |
DC - 40 GHZ |
1.25 |
Горизонтальная поверхностная пайка |
Латунный золото |
Гладкий |
|
Разъемы ПХБ GPPO (MINI-SMP) и G3PO (SMPS) |
|||||
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- gppo-jhd-s |
DC - 40 GHZ |
1.50 |
Картридж пайки |
Латунный золото |
Гладкий |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Тип интерфейса |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 GHZ |
1.70 |
Горизонтальная поверхностная пайка |
Латунный золото |
Гладкий |
|
Разъемы SSMC PCB |
|||||
|
|
 |
||||
|
Sku |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- ssmc-jwhd1 |
DC - 6 GHZ |
1.35 |
Картридж пайки |
Латунный золото |
НА |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- ssmc-jywhd5 |
DC - 6 GHZ |
1.35 |
Картридж пайки |
Латунный золото |
НА |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- ssmc-jhd2 |
DC - 6 GHZ |
1.35 |
Картридж пайки |
Латунный золото |
Гладкий |
|
Разъемы MMCX & MCX PCB |
|||||
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- mcx-khd101e |
DC - 6 GHZ |
1.30 |
Картридж пайки |
Латунный золото |
НА |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- mcx-kyd1e |
DC - 6 GHZ |
1.20 |
Наборная крепление |
Латунный золото |
НА |
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- mmcx-khd1e |
DC - 6 GHZ |
1.20 |
Картридж пайки |
Латунный золото |
НА |
|
Разъемы SMB PCB |
|||||
|
|
 |
||||
|
SKU |
Частота |
КСВР |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- smb-jhd101e |
DC - 6 GHZ |
1.35 |
Картридж пайки |
Латунный золото |
НА |
|
BNC PCB Разъёмы |
|||||
|
|
 |
||||
|
SKU |
Частота |
VSWR |
Установка |
Материал |
Сигнальный режим |
|
Fr 2- bnc-ky -3 |
DC - 4 GHZ |
1.30 |
Наборная крепление |
Латун |
НА |
