Разъемы с несколькими коаксом

Разъемы с несколькими коаксом обычно имеют несколько заглушек и разъемы, с каждым выводом и разъемом, соответствующими радиочастотному каналу (RF) . посредством разумного макета и конструкции, он обеспечивает одновременную передачу множественных сигналов . интегрирующих несколько сигнальных каналов в один контакт может эффективно уменьшить количество разъемов и занятое пространство {3}

Отправить запрос

Описание

Введение продукта

Конструкция отдельных каналов сигнала может уменьшить интермодуляционное помехи между сигналами и улучшить качество передачи сигнала . в устройствах связи, он может предотвратить помехи между сигналами различных полос частот, обеспечивая стабильность и точность связи .}}}}}}}}}}}}}}}}}}}}}

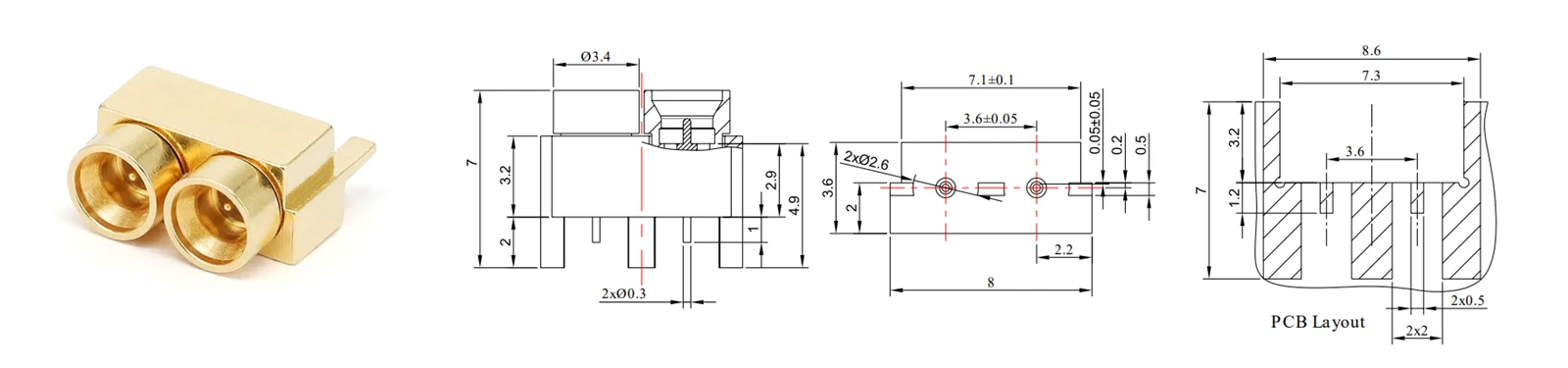

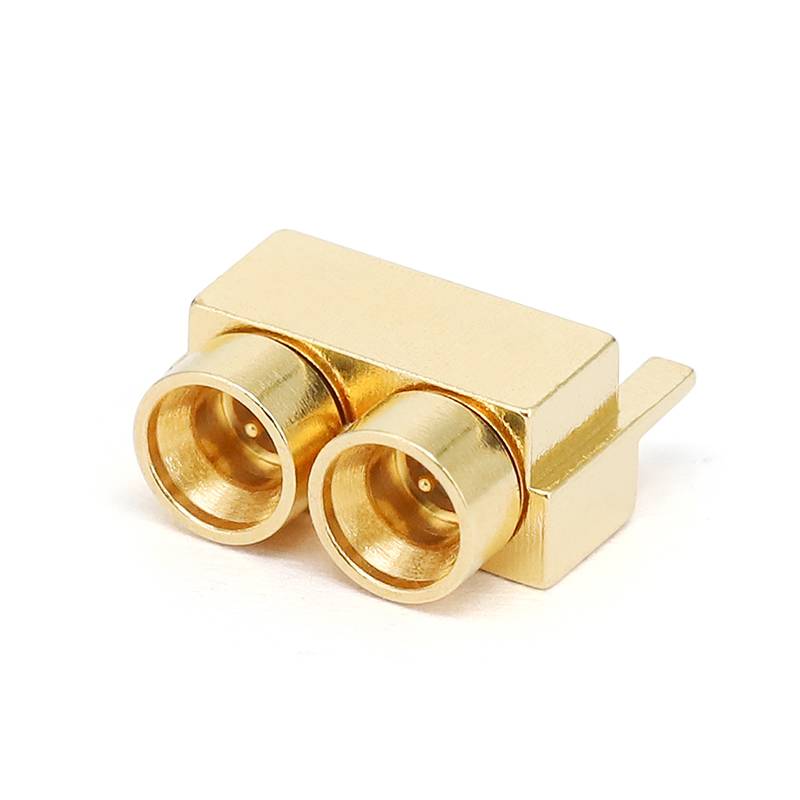

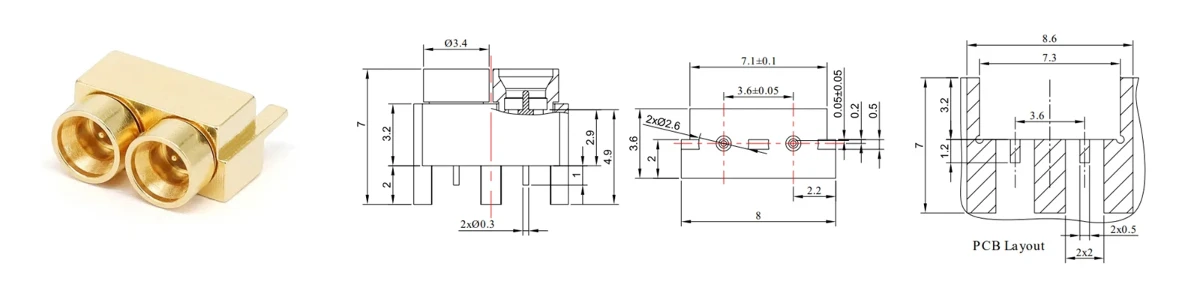

FlexiRF'S 8 Position Board Connector is a multicoax solution for high speed and density application. It is a excellent solution for bench-top and system testing. With GPPO (mini-SMP) ports, it can mate with other GPPO (mini-SMP) cable assembly and can be tested easily. It is a small form factor and has outstanding electrical characteristics . частота диапазон от DC до 40 ГГц . Этот разъем имеет латунное тело и обеспечивает превосходную микроволновую производительность с низкой потерей вставки и VSWR .

Стиль кузова продукта

Например, в разъемах с несколькими коаксиями типов, таких как GPO и GPPO, с 2,4,6,8,16 каналами, количество контактов и их схемы расположения варьируются в зависимости от различных требований применения .

Существует два типа соединений между разъемами с несколькими коаксиагами и платками печатных плат: припаянный и не припаянный . для не припакованных соединений, их нужно только фиксировать с помощью локализации и винтов . Точные конструкции и технологии обработки могут эффективно обеспечить плавное соединение . Multi -Multi -Clines Connectors. Установка . клиенты могут выбирать в соответствии с их конкретными сценариями использования .

Приложение продукта

С взрывным ростом трафика данных спрос на высокоскоростные и надежные соединения в центрах обработки данных также увеличивается день ото дня . Многокоаксиальные разъемы, которые можно использовать для передачи высокоскоростной сигналы между устройствами, такими как серверы и переключатели в центрах данных {4}. Целостность . Например, внутри стойки центра обработки данных, мульти-коаксиальные разъемы используются для подключения карт сетевого интерфейса серверов к портам коммутаторов, обеспечивая высокоскоростную передачу данных и Exchange .

Закупки FAQ

1. Можете ли вы предоставить чертежи и технические данные?

Да, наш профессиональный технический отдел будет разрабатывать и предоставлять технологические данные, внешний рисунок и STP 3D -модель .

2. Могу ли я попросить изменить форму упаковки и транспорта?

Да, мы можем изменить форму упаковки и транспортировки в соответствии с вашим запросом, но вы должны нести их собственные расходы, понесенные в течение этого периода, и спреды .

Данные спецификации продукта

Конфигурация
Тип разъема	GPPO/GPO
Импеданс разъема	50 Ом
Разъем полярность	Стандартный
Метод монтирования разъема	Прямой
Метод вложения	Контакт
Материалы Информация
Центр контакт	Куб золотой
Внешний контакт	Нержавеющая сталь
Тело	Латунный золото
Диэлектрик	PEI/PTFE
Экологические данные
Температурная диапазон	-55 степень до +165 степень
2011/65/ЕС (ROHS)	Соответствие

Тип продукта

GPPO Multi-Coax Connectors

Sku	Частота	Потеря вставки (дБ)	Канал	Тип канала

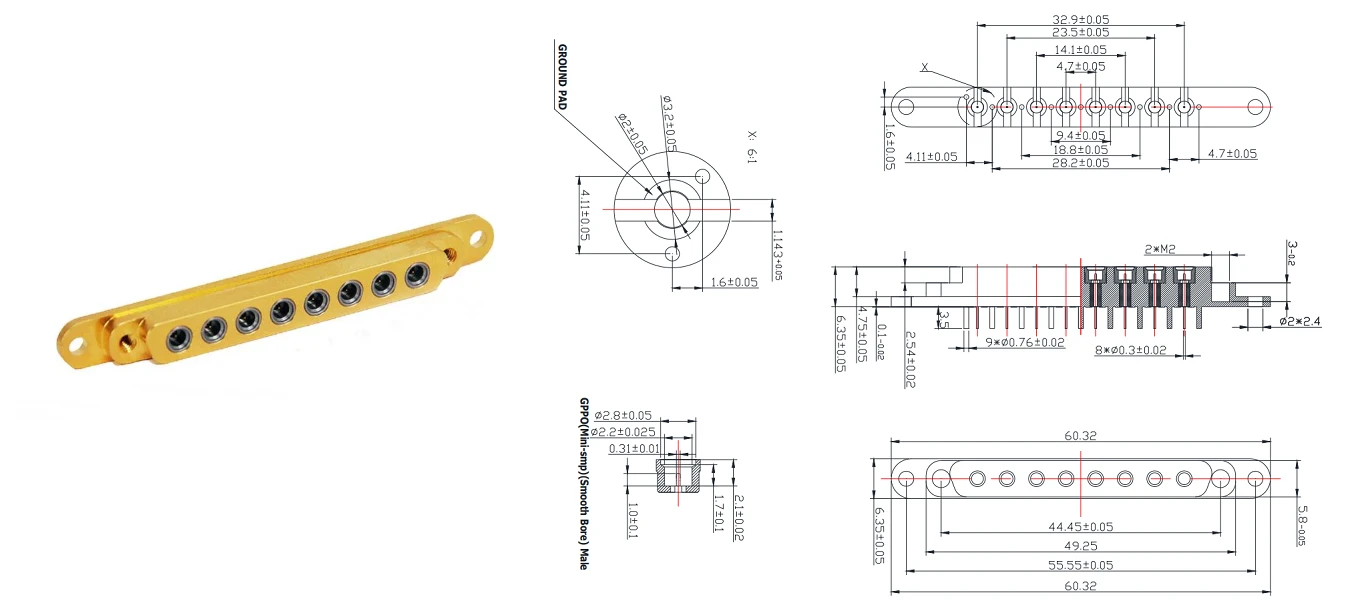

Fr 2- gppo-j8md	DC - 40 GHZ	0 . 1 xsqt. (F _ GHZ)	8	GPPO (мини-SMP)

Sku	Частота	Потеря вставки (дБ)	Канал	Тип канала
Fr 2- gppo-j2md	DC - 40 GHZ	0 . 1 xsqt. (F _ GHZ)	2	GPPO (мини-SMP)
