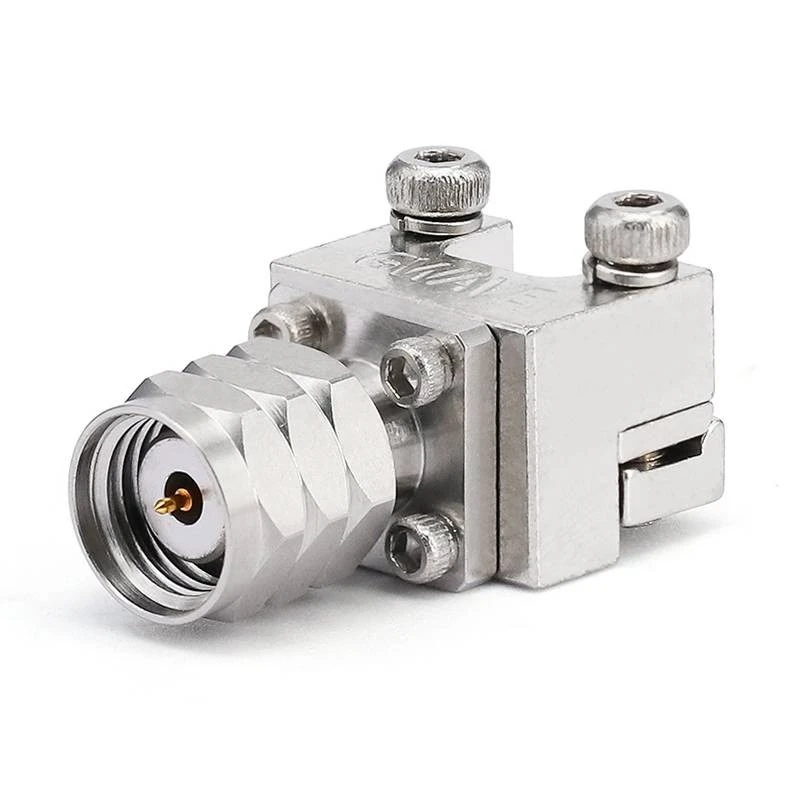

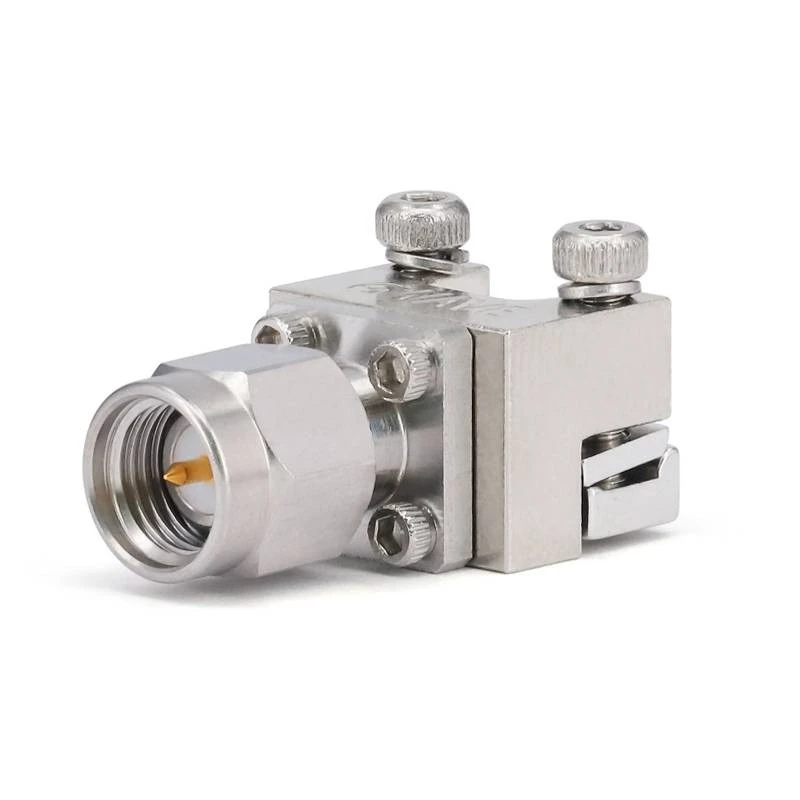

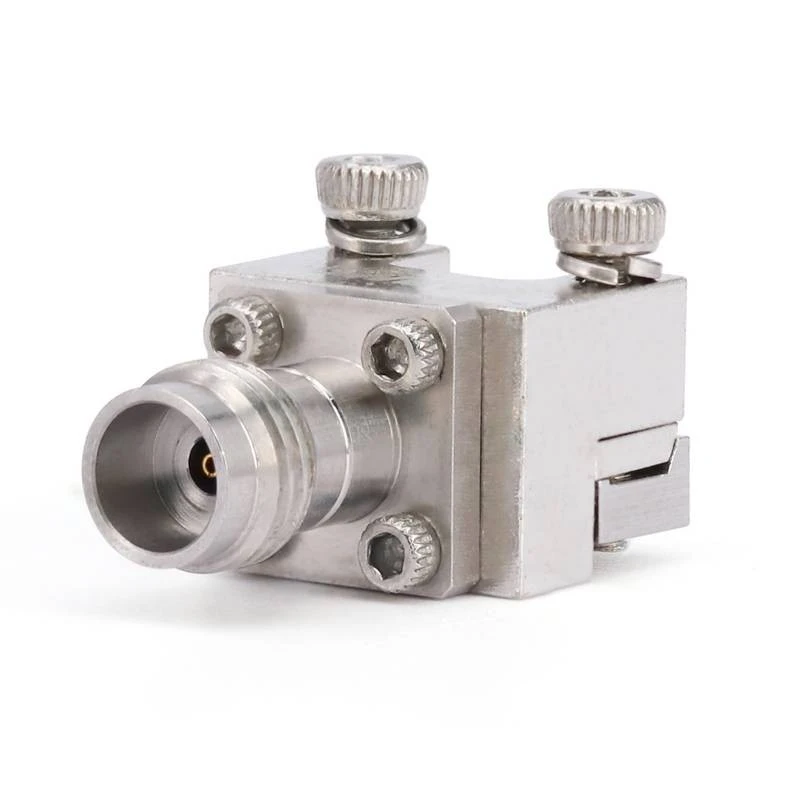

Конец запуска разъемов
Разъемы Flexirf End Launch, доступные в SMA, 2 . 92 мм, 2,4 мм, 1,85 мм и 1,0 мм, предназначены для удовлетворения наиболее требовательных требований в приложениях с высокой частотой.
Эти разъемы конечных запуска имеют исключительную электрическую производительность . с их точной - инженерной конструкцией, они могут поддерживать частоты до чрезвычайно высоких уровней .
Описание
Введение продукта
Разъемы FlexIRF End Launch, доступные в SMA, 2 . 92 мм, 2,4 мм, 1,85 мм и 1,0 мм, предназначены для удовлетворения наиболее требовательных требований в приложениях с высокой частотой.
Эти разъемы конечных запуска имеют исключительную электрическую производительность . с их точностью - инженерная конструкция, они могут поддерживать частоты до чрезвычайно высоких уровней . 2 . 92 мм, например, способны обрабатывать частоты до 40 ГГц, а 2. 4mm counterparts cass stugpartts . 4mm Castparts euck't . 4mm castpartts strabarts {}}} 4mm castpartts . 4mm counterparts . 4mm counterparts strabarts. Коннекторы 1,85 мм обеспечивают выдающуюся производительность до 67 ГГц, а 1,0 -миллиметровые частоты поддерживают разъемы до 110 ГГц. Это делает их идеальными для использования в современных беспроводных системах связи, аэрокосмических и защитных приложениях, а также с высокой передачей данных.
Стиль кузова продукта

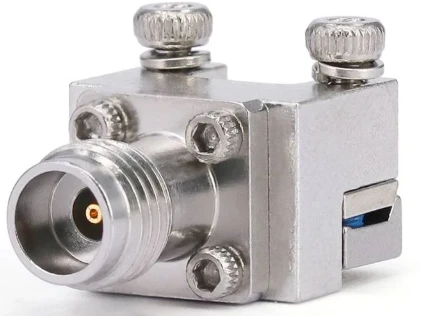

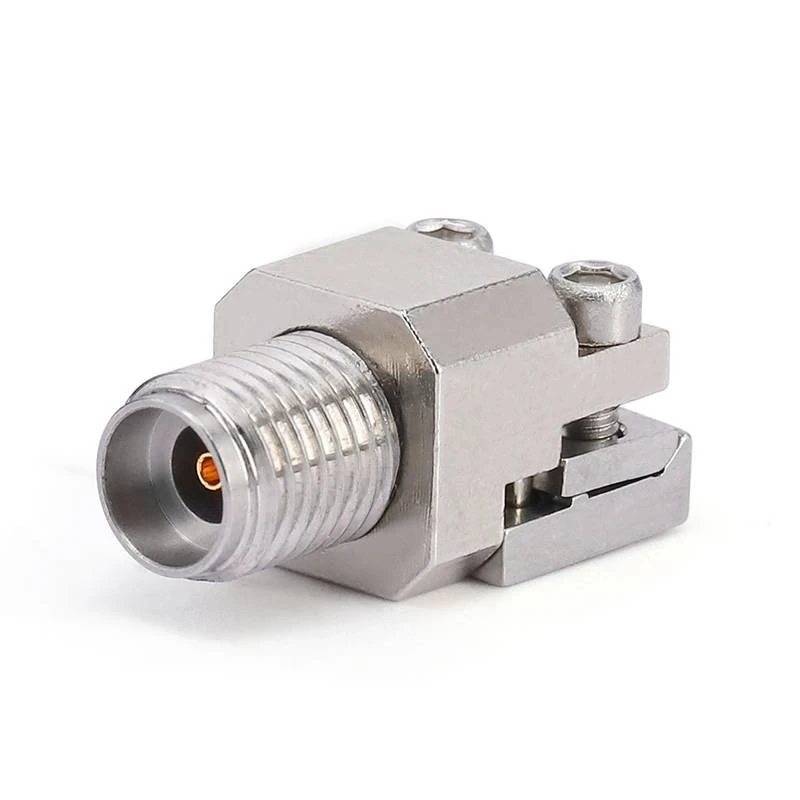

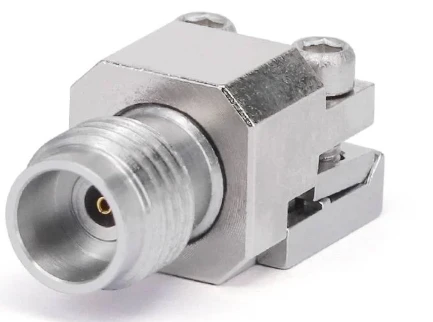

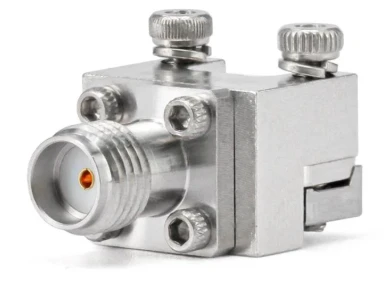

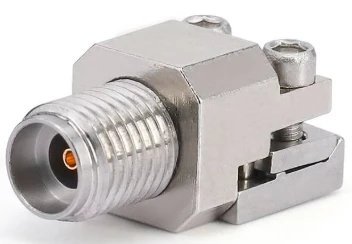

Разъем без приколов. Запуск для PCB, центральный штифт имеет диаметр 0 . 23 мм, 0 . 3 мм и 0 . 51 мм. Этот разъем имеет латунное триметаллическое тело и обеспечивает превосходную микроволновую производительность с низкой потерей вставки, а VSWR 1.35. Этот разъем точно изготовлен для РФ, таких как военные и космос. Построенный с высоким качественным материалом, их компактный и легкий дизайн также делает их пригодными для применений, где пространство и вес являются критическими факторами.
Приложение продукта
Конец запуска разъемы без прикола Найдите обширные приложения в различных областях . В сфере телекоммуникаций они играют решающую роль в передаче данных с высокой скоростью, обеспечивая бесперебойную передачу микроволновой энергии из коаксиальных кабелей в циркутирование на плате. Цели . Их способность минимизировать отражения делает их идеальными для этого приложения, где точный прием и передача сигнала - это Vita .
Закупки FAQ
Данные спецификации продукта
|
Конфигурация |
|
| Тип разъема |
SMA/2,92 мм/2,4 мм/1,85 мм |
|
Импеданс разъема |
50 Ом |
|
Разъем полярность |
Стандартный |
|
Метод монтирования разъема |
2 отверстия фланца |
|
Разъем 2 Тип интерфейса |
0,30 мм / 0,51 мм штифт |
|
Метод вложения |
Контакт |
|
Материалы Информация |
|
|
Центр контакт |
Куб золотой |
|
Внешний контакт |
Нержавеющая сталь |
|
Тело |
Латунный триметальный |
|
Диэлектрик |
Peek/ptfe |
|
Экологические данные |
|
|
Температурная диапазон |
-55 степень до +165 степень |
|
2011/65/ЕС (ROHS) |
Соответствие |
Тип продукта
|
Тип разъема |
Рисунок |
SKU |
Диаметр штифта |
Частота |
КСВР |
Монтационное расстояние между отверстиями |
|
|

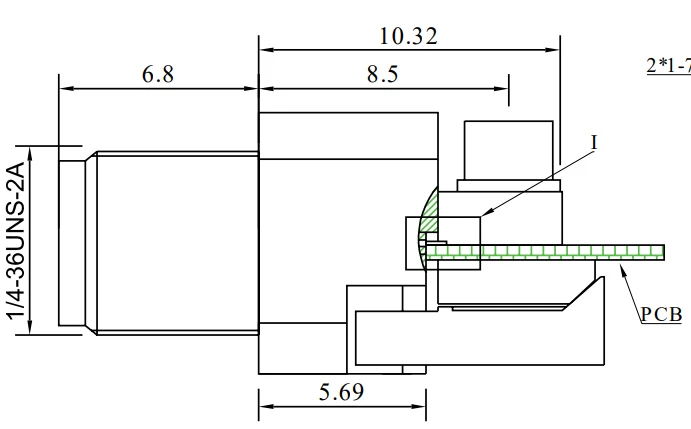

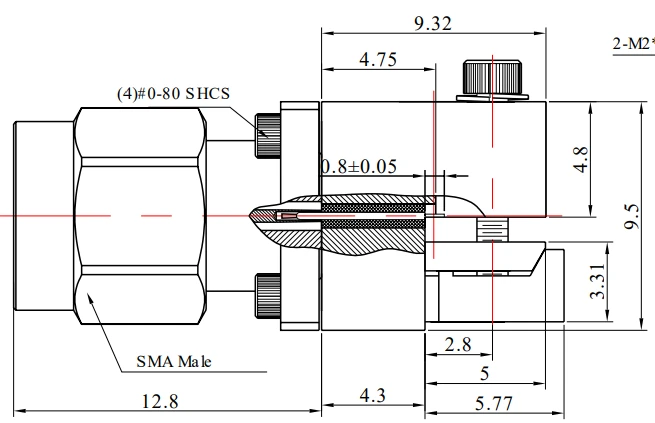

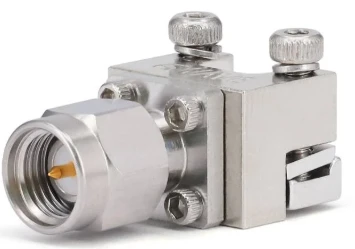

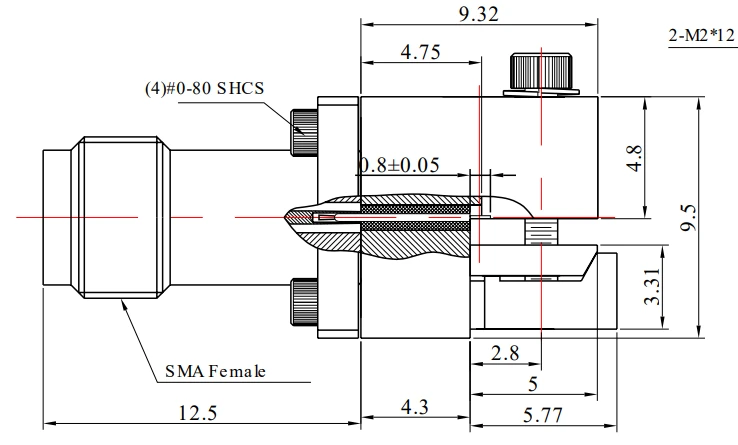

Сма |
|
|
Fr 2- sma-kfd0830 |
0,30 мм |
DC -26.5 GHZ |
1.25 |
9,5 мм |
|
Fr 2- sma-kfd0851 |
0,51 мм |
DC -26.5 GHZ |
1.25 |
9,5 мм |
|||
|
|
|
Fr 2- sma-jfd0830 |
0,30 мм |
DC -26.5 GHZ |
1.25 |
9,5 мм |
|
|
Fr 2- sma-jfd0851 |
0,51 мм |
DC -26.5 GHZ |
1.25 |
9,5 мм |
|||
|
Тип разъема |
Рисунок |
SKU |
Диаметр штифта |
Частота |
КСВР |
Монтационное расстояние между отверстиями |
|
|

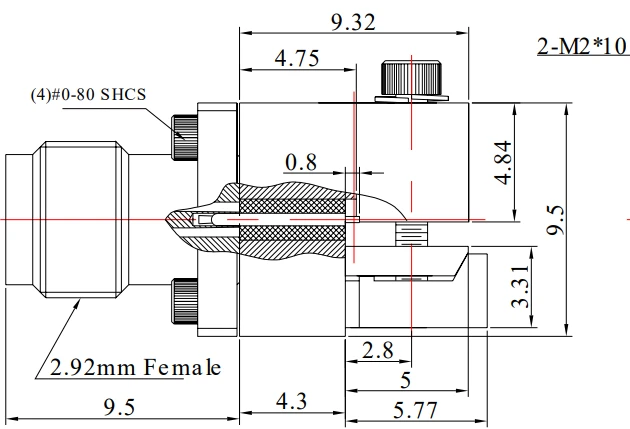

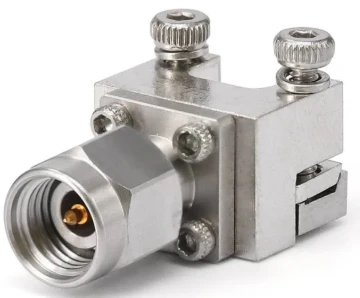

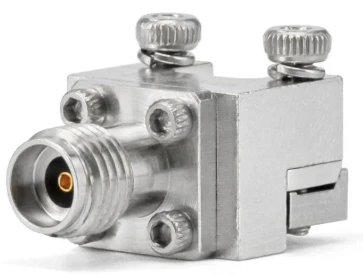

2,92 мм |
|
|
Fr 2-2.92- KFD0830 |
0,30 мм |
DC -40 GHZ |
1.30 |
9,5 мм |
|
Fr 2-2.92- KFD0851 |
0,51 мм |
DC -40 GHZ |
1.30 |
9,5 мм |
|||
|
|
|

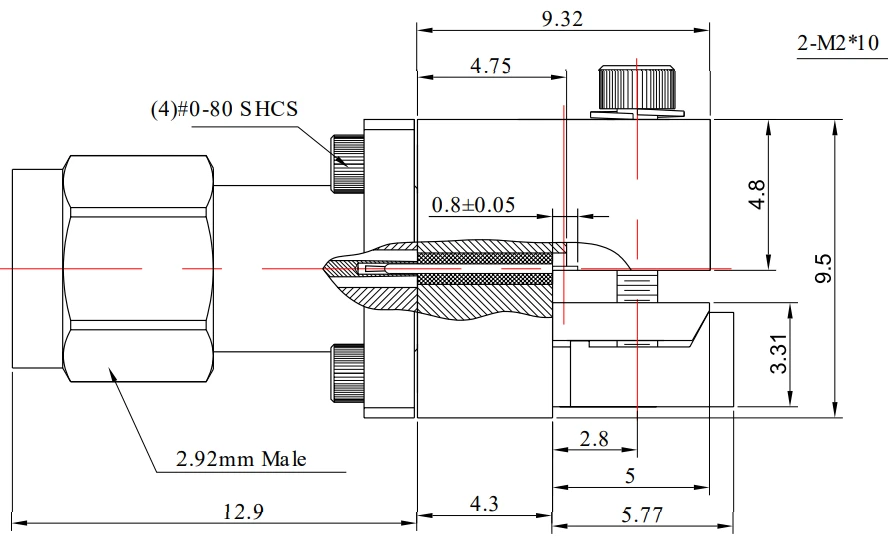

Fr 2-2.92- KFD0923 |
0,23 мм |
DC -40 GHZ |
1.30 |
5,84 мм |
|
|
|
|
Fr 2-2.92- JFD0830 |
0,30 мм |
DC -40 GHZ |
1.30 |
9,5 мм |
|
|
Fr 2-2.92- JFD0851 |
0,51 мм |
DC -40 GHZ |
1.30 |
9,5 мм |
|||
|
Тип разъема |
Рисунок |
SKU |
Диаметр штифта |
Частота |
КСВР |
Монтационное расстояние между отверстиями |
|
|

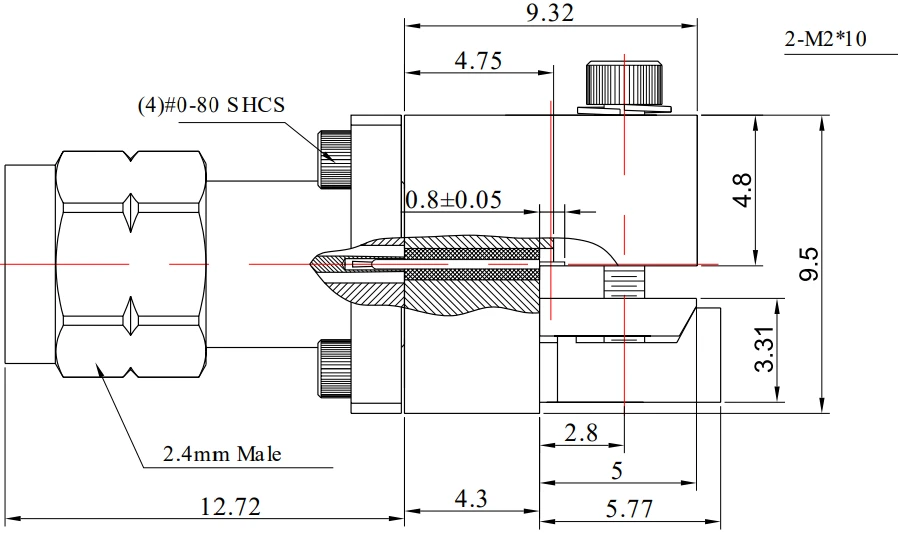

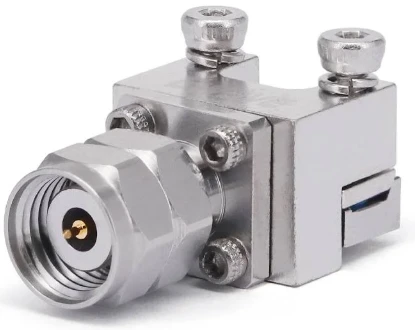

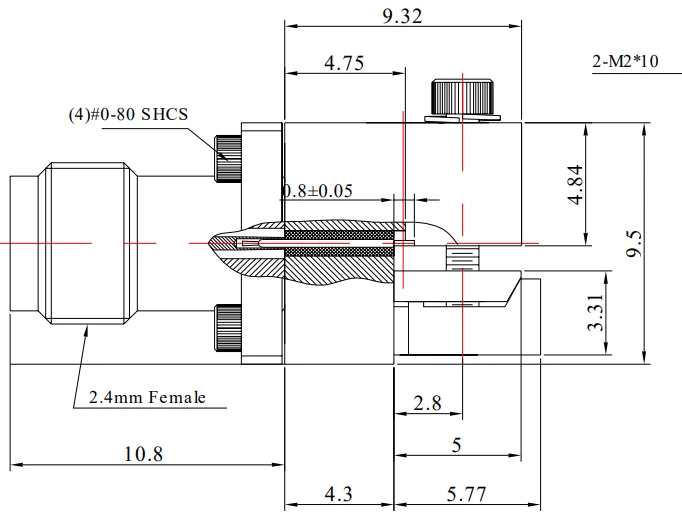

2,4 мм |
|
|
Fr 2-2.4- KFD0830 |
0,30 мм |
DC -50 GHZ |
1.30 |
9,5 мм |
|
Fr 2-2.4- KFD0851 |
0,51 мм |
DC -50 GHZ |
1.30 |
9,5 мм |
|||
|
|
|
Fr 2-2.4- JFD0830 |
0,30 мм |
DC -50 GHZ |
1.30 |
9,5 мм |
|
|
Fr 2-2.4- JFD0851 |
0,51 мм |
DC -50 GHZ |
1.30 |
9,5 мм |
|||
|
Тип разъема |
Рисунок |
SKU |
Диаметр штифта |
Частота |
VSWR |
Монтационное расстояние между отверстиями |
|
|
1,85 мм |
|
|
Fr 2-1.85- KFD0830 |
0,30 мм |
DC -65 GHZ |
1.35 |
9,5 мм |
|
Fr 2-1.85-- KFD0851 |
0,51 мм |
DC -65 GHZ |
1.35 |
9,5 мм |
|||
|
|
|
Fr 2-1.85- KFD0923 |
0,23 мм |
DC -65 GHZ |
1.35 |
5,84 мм |
|
|
|
|
Fr 2-1.85-- JFD0830 |
0,30 мм |
DC -65 GHZ |
1.35 |
9,5 мм |
|
|
Fr 2-1.85-- JFD0851 |
0,51 мм |
DC -65 GHZ |
1.35 |
9,5 мм |
|||
