Как уменьшить вносимые потери тестовых кабелей VNA?

В области радиочастотных и микроволновых испытаний векторные анализаторы цепей (ВАЦ) играют ключевую роль. Тестовые кабели VNA являются важными компонентами в этих установках тестирования, поскольку они подключают VNA к тестируемому устройству (DUT). Однако одной из распространенных проблем, с которыми сталкиваются инженеры и технические специалисты, являются вносимые потери в этих кабелях. Вносимые потери могут существенно повлиять на точность результатов испытаний, что приведет к неточным измерениям и потенциально ошибочным выводам. Как поставщик тестовых кабелей VNA, мы понимаем важность минимизации вносимых потерь, и в этом блоге мы рассмотрим несколько эффективных стратегий для достижения этой цели.

Понимание вносимых потерь

Прежде чем углубляться в методы снижения вносимых потерь, важно понять, что это такое. Вносимые потери — это снижение мощности сигнала, которое происходит, когда устройство, например кабель, вставляется в линию передачи. В случае тестовых кабелей VNA это в первую очередь вызвано двумя факторами: потерями в проводнике и диэлектрическими потерями.

Потери в проводниках происходят из-за сопротивления жил кабеля. Когда сигнал проходит через проводники, часть электрической энергии преобразуется в тепло, что приводит к потере мощности сигнала. С другой стороны, диэлектрические потери возникают из-за электрических свойств изоляционного материала кабеля. Когда к диэлектрику прикладывается переменное электрическое поле, некоторая энергия рассеивается в виде тепла, что приводит к дальнейшей потере сигнала.

Выбор правильного кабеля

Одним из наиболее фундаментальных шагов по снижению вносимых потерь является выбор кабеля, подходящего для конкретного применения. Различные типы кабелей имеют разные характеристики, и выбор подходящего кабеля может существенно повлиять на показатели вносимых потерь.

• Тип кабеля: Коаксиальные кабели являются наиболее часто используемым типом тестовых кабелей VNA. Они бывают различных форм: полужесткие, гибкие и полугибкие. Полужесткие кабели обычно имеют меньшие вносимые потери по сравнению с гибкими кабелями, поскольку они имеют более стабильную физическую структуру, что снижает утечку и затухание сигнала. Однако они менее гибки и их сложнее устанавливать. С другой стороны, с гибкими кабелями легче обращаться, но они могут иметь несколько более высокие вносимые потери. Когда приложение требует высокой гибкости, полугибкие кабели могут быть хорошим компромиссом, предлагая баланс между гибкостью и низкими вносимыми потерями.
• Размер кабеля: Размер кабеля также влияет на вносимые потери. Кабели большего диаметра обычно имеют меньшие вносимые потери, поскольку они имеют меньшее сопротивление в проводниках и меньшие диэлектрические потери. Например, коаксиальный кабель диаметром 7/8 дюйма обычно будет иметь меньшие вносимые потери, чем кабель диаметром 1/2 дюйма на той же частоте. Однако кабели большего размера тяжелее и дороже, поэтому необходимо найти баланс между производительностью и практичностью.
• Материал кабеля: Материалы, используемые в конструкции кабеля, могут оказывать значительное влияние на вносимые потери. Высококачественные проводники, такие как медь или посеребренная медь, имеют более низкое сопротивление и, следовательно, меньшие потери в проводнике. Аналогично, использование диэлектрического материала с низкими потерями, такого как ПТФЭ (политетрафторэтилен), может снизить диэлектрические потери. При выборе кабеля важно учитывать качество материалов, использованных в его конструкции. Вы можете найти широкий ассортимент высококачественныхТестовые кабели VNAна нашем веб-сайте, которые созданы из лучших материалов и минимизируют вносимые потери.

Правильная установка кабеля

Даже если вы выберете правильный кабель, неправильная установка все равно может привести к увеличению вносимых потерь. Вот некоторые ключевые моменты, которые следует учитывать при прокладке кабеля:

• Избегайте резких поворотов: Слишком резкий изгиб кабеля может привести к деформации внутренней структуры кабеля, что приведет к увеличению потерь сигнала. Минимальный радиус изгиба кабеля указан производителем, и важно придерживаться этой спецификации при установке. Например, если минимальный радиус изгиба кабеля указан как 10-кратный диаметр кабеля, кабель не следует сгибать с радиусом, меньшим этого значения.
• Безопасные соединения: Незакрепленные или плохо подсоединенные кабельные разъемы могут привести к дополнительным вносимым потерям. Важно убедиться, что разъемы надежно затянуты и на поверхностях разъемов нет грязи или мусора. Перед выполнением подключения очистите контакты и гнезда разъема подходящим чистящим средством, чтобы удалить любые загрязнения.
• Уменьшите длину кабеля: Чем длиннее кабель, тем выше вносимые потери. Поэтому рекомендуется использовать максимально короткий кабель для данного приложения. Однако убедитесь, что длина кабеля достаточна для того, чтобы дотянуться до проверяемого устройства, не растягиваясь и не сгибаясь чрезмерно.

Обслуживание кабеля

Регулярное обслуживание кабеля необходимо для сведения вносимых потерь к минимуму. Со временем кабели могут быть повреждены из-за факторов окружающей среды, механического воздействия или естественного износа. Вот несколько советов по уходу:

• Регулярно проверяйте: Периодически проверяйте кабели на наличие признаков повреждений, таких как порезы, потертости или перекручивания. При обнаружении любого повреждения кабель следует немедленно заменить, чтобы предотвратить дальнейшее ухудшение характеристик.
• Храните правильно: Когда кабели не используются, их следует хранить надлежащим образом во избежание повреждений. Аккуратно сверните кабели и храните их в сухом и чистом месте. Избегайте хранения кабелей в местах, где они могут подвергаться воздействию экстремальных температур, влажности или химикатов.

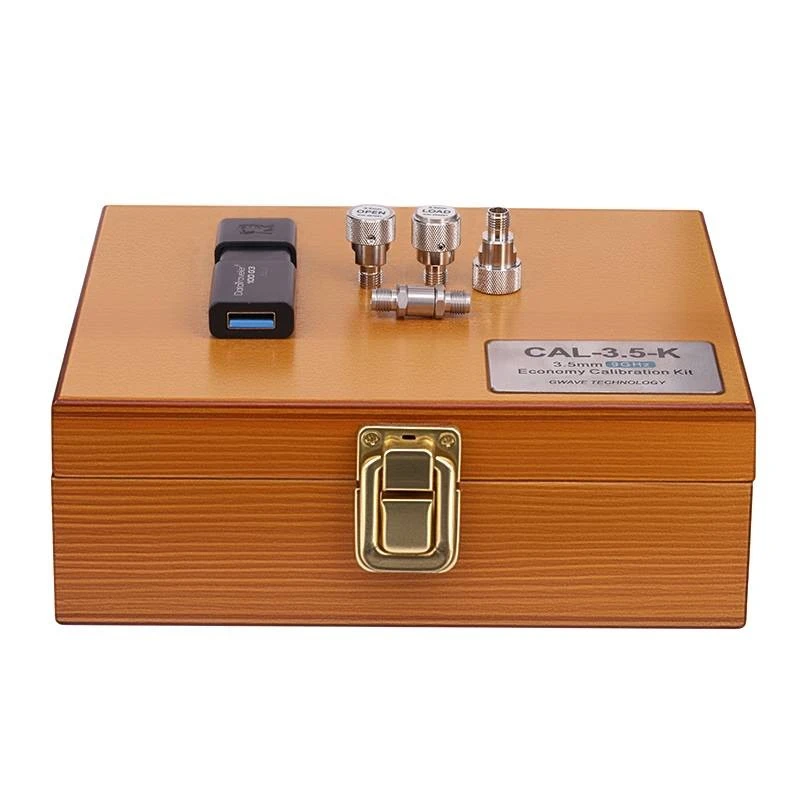

• Регулярно калибруйте: Калибровка является важной частью обслуживания кабеля. ИспользуяКалибровочные комплектыможет помочь компенсировать любые изменения характеристик кабеля с течением времени. Регулярная калибровка гарантирует точность результатов испытаний и нахождение вносимых потерь в допустимых пределах.

Температурные и экологические аспекты

Температура и условия окружающей среды также могут влиять на вносимые потери тестовых кабелей VNA.

• Температура: По мере повышения температуры сопротивление жил кабеля также увеличивается, что приводит к более высоким потерям в проводниках и, следовательно, к более высоким вносимым потерям. В условиях высоких температур важно использовать кабели, рассчитанные на такие условия. Некоторые кабели специально разработаны с учетом низких температурных коэффициентов сопротивления, что означает, что их вносимые потери меньше изменяются при изменении температуры.
• Влажность и влажность: Влага может проникнуть в изоляцию кабеля и вызвать пробой диэлектрика, что приведет к увеличению вносимых потерь. Во влажной среде важно использовать кабели с соответствующей влагостойкой изоляцией. Кроме того, убедитесь, что разъемы кабеля надежно герметизированы во избежание попадания влаги.

Использование усилителей и эквалайзеров

В некоторых случаях, несмотря на принятие всех вышеперечисленных мер, вносимые потери все равно могут оказаться слишком высокими для данного приложения. В таких ситуациях использование усилителей или эквалайзеров может быть жизнеспособным решением.

• Усилители: Усилители можно использовать для повышения мощности сигнала и компенсации вносимых потерь. Однако важно выбрать усилитель с соответствующим коэффициентом усиления и полосой пропускания для данного приложения. Кроме того, усилители могут создавать шум, поэтому при выборе необходимо учитывать коэффициент шума усилителя.
• Эквалайзеры: Эквалайзеры — это устройства, которые можно использовать для коррекции частотно-зависимых вносимых потерь кабеля. Они работают путем усиления частот с более высокими вносимыми потерями, тем самым выравнивая частотную характеристику кабеля. Эквалайзеры могут быть особенно полезны в приложениях, где необходимо протестировать широкий диапазон частот.

Заключение

Снижение вносимых потерь тестовых кабелей VNA имеет решающее значение для точного ВЧ- и СВЧ-тестирования. Выбрав правильный кабель, правильно его установив, регулярно обслуживая и принимая во внимание факторы окружающей среды, вы можете значительно минимизировать вносимые потери. В некоторых случаях также может потребоваться использование усилителей или эквалайзеров. Как поставщик испытательных кабелей VNA, мы стремимся предоставлять высококачественные кабели и решения, которые помогут вам достичь наилучших результатов испытаний. Если у вас есть какие-либо вопросы или вам нужна помощь в выборе подходящих кабелей для вашего применения, пожалуйста, свяжитесь с нами для приобретения и дальнейшего обсуждения.

Ссылки

• «ВЧ и микроволновая техника», Позар, Дэвид М.
• «Справочник по коаксиальному кабелю», автор: Уайт, Дж. Ф.
