VNA Тестовые Кабели

Серия сборки тестового кабеля FlexIRF предназначена для того, чтобы предоставить клиентам значения измерения повторного и точного анализатора сети (VNA).
В сценариях тестирования анализаторов векторной сети (VNA) уязвимость точных коаксиальных интерфейсов уже давно стала отраслевой проблемой.

Отправить запрос

Описание

Введение продукта

Серия сборки тестового кабеля FlexIRF предназначена для того, чтобы предоставить клиентам значения измерения повторного и точного анализатора сети (VNA).

В сценариях тестирования анализаторов векторной сети (VNA) уязвимость точных коаксиальных интерфейсов уже давно стала отраслевой проблемой. Когда традиционные испытательные кабели подвергаются частым подключам/отключению, изгиб или механическому напряжению, внутренние структуры их интерфейсов, такие как внутренние проводники и диэлектрические опоры, склонны к износу, деформации или деградации электрических характеристик из-за концентрации напряжения. Это напрямую влияет на точность тестирования и может даже вызвать сбои оборудования.

Особенности структуры продукта

На основании классификации частот есть:

26,5 ГГц 3,5 мм интерфейсные кабельные узелки, 4,4 -мм кабельные сборы, 40 ГГц, 67 ГГц 1,85 мм NMD -сборки.

Так называемые NMD-сборы оснащены регулируемыми армированными соединителями для интерфейсов. Эта конструкция гарантирует, что механическое напряжение во время использования в основном поглощается внешними армированными структурными компонентами, предотвращая повреждение точных коаксиальных интерфейсов.

Приложение продукта

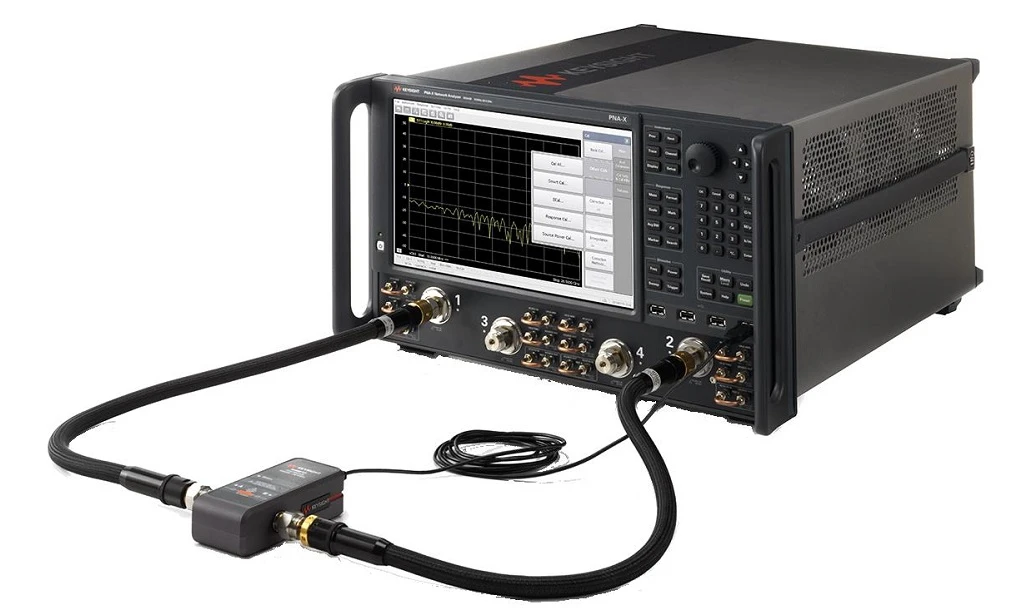

Сборки тестового кабеля VNA представляют собой высокопроизводительные тестовые кабели с амплитудой и фазовой стабильностью, в основном используемые в анализаторах векторных сети (VNA), охватывающие диапазон рабочей частоты DC ~ 67 ГГц. Они оснащены устойчивыми и очень повторяющимися характеристиками изгиба, что позволяет точно измерить микроволновые электрические параметры в лабораториях, производственных линиях, системах тестирования и других сценариях.

Важные примечания

1. Для пользовательских кабельных сборок, пожалуйста, не забудьте оставить информацию о своей длине на странице оформления заказа;
2. Все кабельные узел могут быть предоставлены с парами-сопоставленными парами или группами; Если вам нужны кабели, чтобы соответствовать фазе, отправьте нам электронное письмо: sales@flexirf.com

Данные спецификации продукта

Конфигурация
Разъем 1 тип	NMD3,5 мм/NMD2,92 мм/NMD2,4 мм/NMD1,85 мм
Разъем 1 импеданс	50 Ом
Разъем 1 полярность	Стандартный
Разъем 2 Тип	NMD3,5 мм/NMD2,92 мм/NMD2,4 мм/NMD1,85 мм
Разъем 2 импеданс	50 Ом
Разъем 2 полярность	Стандартный
Метод монтирования разъема	Никто
Стиль корпуса разъема	Прямой
Материалы Информация
Центр контакт	Латунный золото, бериллийский медный золото
Внешний контакт	Нержавеющая сталь пассивирована
Тело	Нержавеющая сталь пассивирована
Диэлектрик	ПТФЭ
Экологические данные
Температурная диапазон	-40 степень до +165 степень
2011/65/ЕС (ROHS)	Соответствие

Тип продукта

VNA Тестовые Кабели

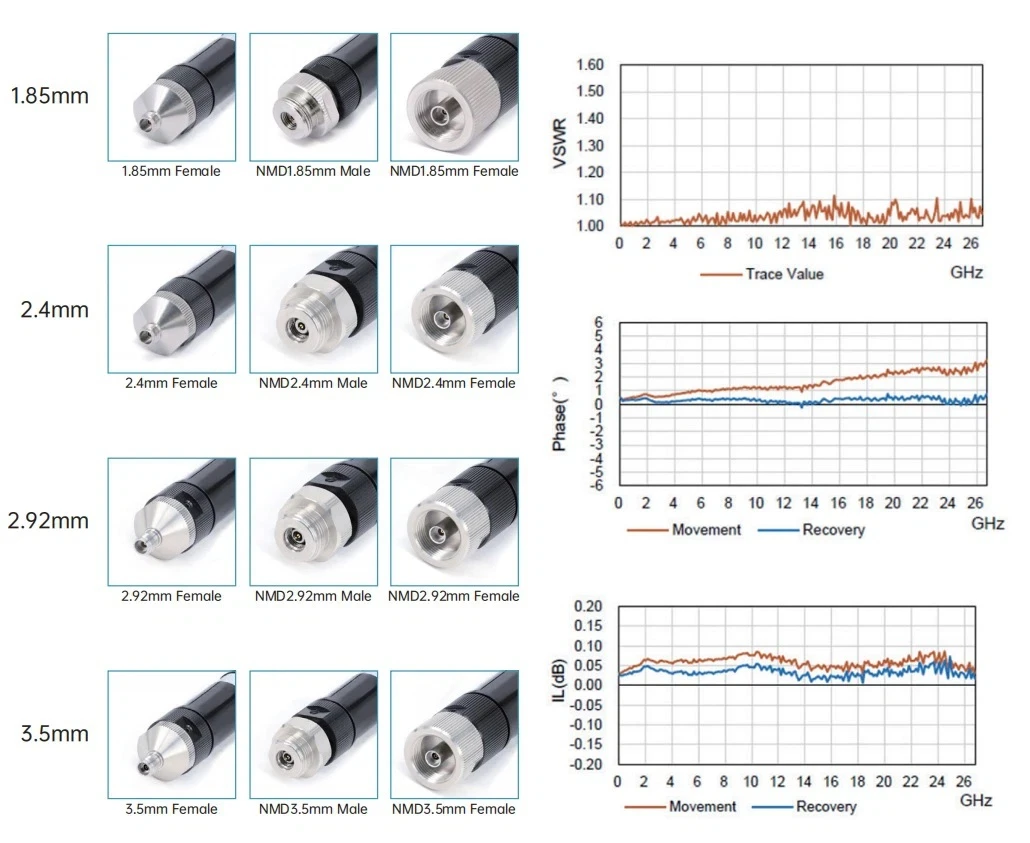

Общие модели и технические индикаторы
Картина	SKU	Разъем 1	Разъем 2	Свободность	Потеря возврата/VSWR
	Vna -35 f35f -630	3,5 мм NMD	3,5 мм самка	DC -26. 5 ГГц	1.30
	Vna -35 m35f -630	3,5 мм NMD	3,5 мм NMD Мужчина	DC -26. 5 ГГц	1.30

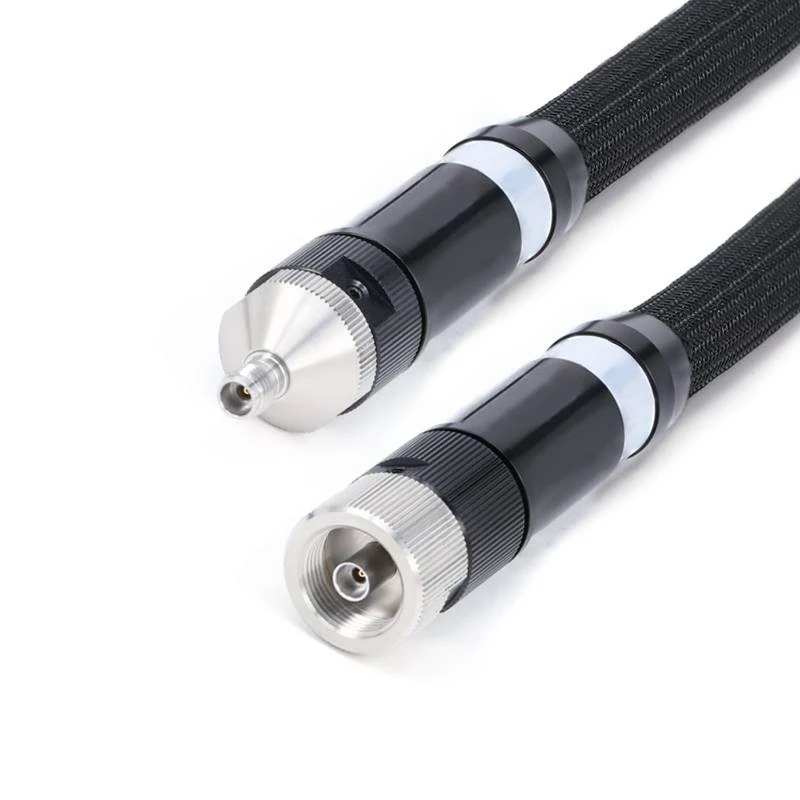

	Vna -292 f292f -630	2,92 мм NMD	2,92 мм самка	DC -40 GHZ	1.30

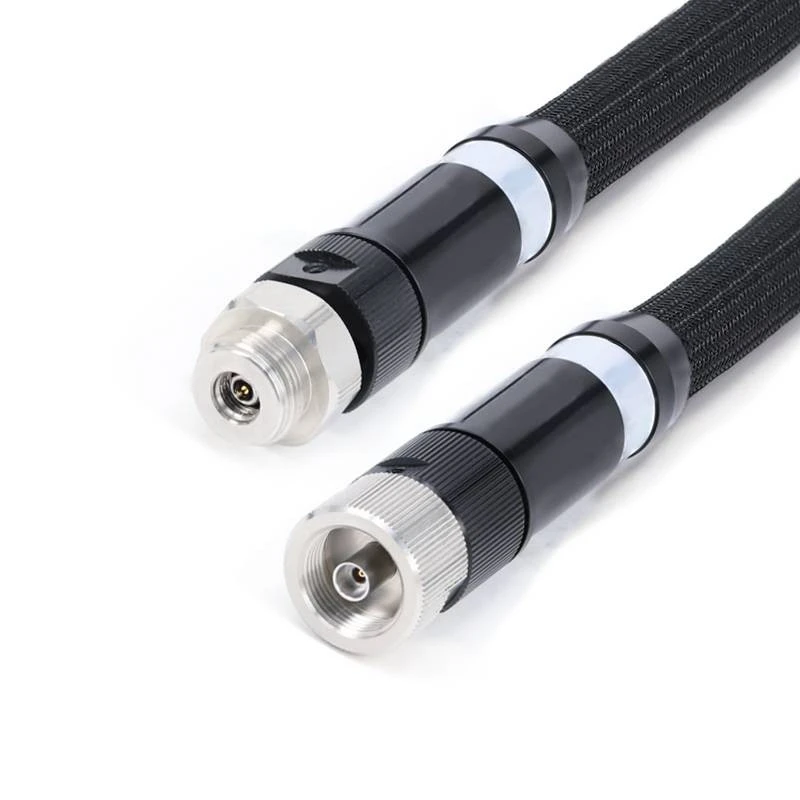

	Vna -292 m292f -630	2,92 мм NMD	2,92 мм NMD	DC -40 GHZ	1.30
	Vna -24 f24f -630	2,4 мм NMD Женщина	2,4 мм самка	DC -40 GHZ	1.35
	Vna -24 m24f -630	2,4 мм NMD Женщина	2,4 мм NMD Мужчина	DC -50 GHZ	1.35

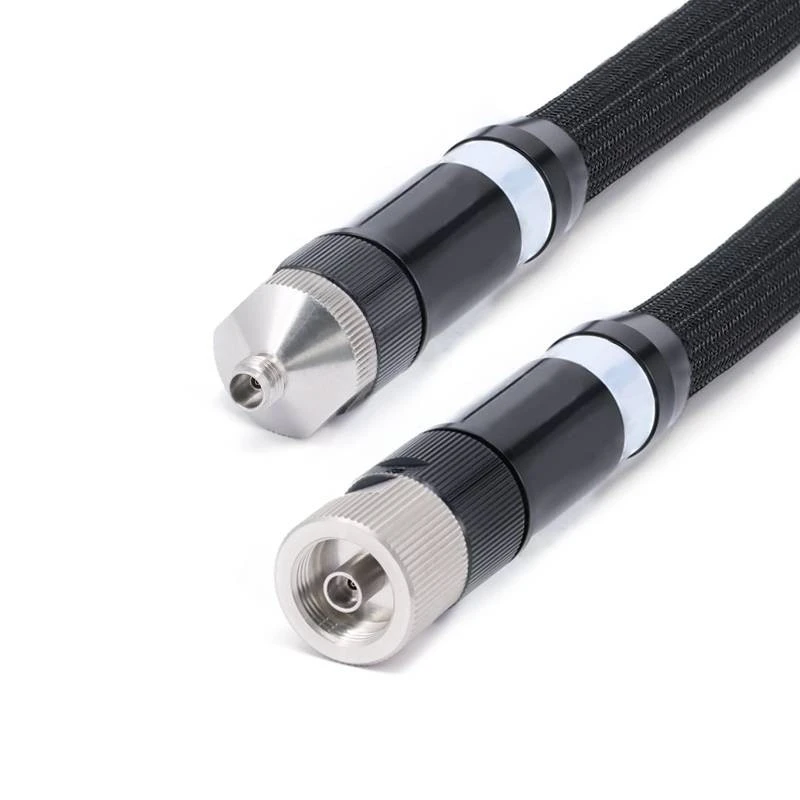

	Vna -185 f185f -630	1,85 мм NMD	1,85 мм самка	DC -67 GHZ	1.50

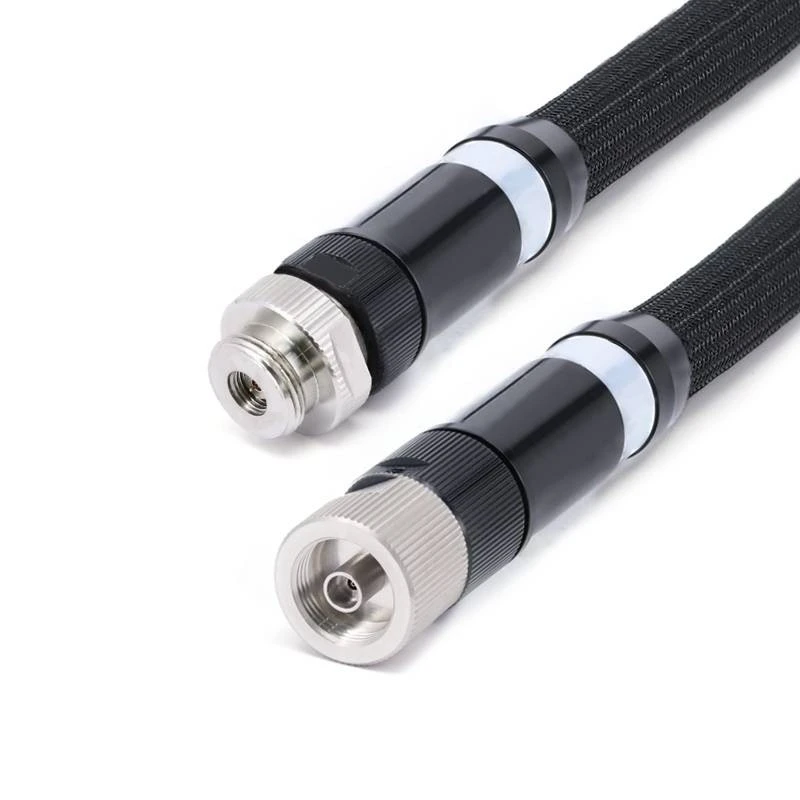

	Vna -185 f185m -630	1,85 мм NMD	1,85 мм NMD Мужчина	DC -67 GHZ	1.50
