Ручная кабельная сборка
Ручная кабельная сборка Полугибная коаксиал-это высокопроизводительная полу-гибкая сборка коаксиальных кабелей, которая играет решающую роль в нескольких полях . Этот продукт создан профессиональной командой . с его превосходным дизайном и надежными производительностью, он отвечает потребностям многочисленных отраслей .. 086 "и 141" .
Описание
Ручная кабельная сборка Полугибная коаксиал-это высокопроизводительная полу-гибкая сборка коаксиальных кабелей, которая играет решающую роль в нескольких полях . Этот продукт создан профессиональной командой . с его превосходным дизайном и надежными производительностью, он отвечает потребностям многочисленных отраслей .. 086 "и 141" .
Кроме того, продукт предлагает несколько вариантов с точки зрения типов разъемов, импеданса, полярности, методов монтажа, контактных и жилищных материалов . Типы разъемов включают 1 . 85 мм, 2 . 4 мм, 2 . 92mm, sma, g3po, gppo, mmxp. Импеданс составляет 50 Ом, а полярность стандартная. Существуют разнообразные методы монтажа, и контакты и корпусы изготовлены из таких материалов, как латунные покрытия золотом, бериллиевая медная, покрытая золотом и пассивированную нержавеющую сталь для обеспечения хорошей электрической проводимости и коррозионной стойкости.
Введение продукта
Существуют серии, такие как серия FR701 & FR702/GUT -047- форма 047 "и серия FR711 & FR712/GUT -085- Форма 086" Fr702/gut -047- форма 047 "серия составляет 0 . 29 ± 0 . 0127 мм, в то время как в серии FR711 & FR712/Gut -085- форма 086" составляет 0 . 51 ± 0,0127 мм. Мм. Соответствующие данные о затухании и мощности предоставляются для разных частот. Существует также несколько общих моделей и технических индикаторов, доступных для удовлетворения требований различных сценариев применения.
С точки зрения электрической производительности, центральным проводником представляет собой сталь с серебряной покрытой медью, в сочетании с твердым изолятором PTFE и окрашенным внешним проводником медного провода . имеет низкую емкость (95,1PF/м), высокая скорость распространения (70%) и превосходная эффективность защиты (95,1PF/м), высокая скорость распространения (70%) и превосходная эффективность защиты (95,1PF/м), высокая скорость распространения (70%) и превосходная эффективность защиты (95,1PF/м), высокая скорость распространения (70%) и превосходная эффективность< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Приложение продукта
Из -за его характеристик сгибаемого и превосходной электрической производительности, он широко используется в таких полях, как связь, электронные устройства, а также тестирование и измерение . в сценариях, таких как обнаружение сайта сетей связи и устранение неполадок промышленного оборудования, полупространенные кабели используются в виде временных Установите тестовую ссылку между различными устройствами, что обеспечивает эффективное завершение работ обнаружения .
Важные примечания
1. Для пользовательских кабельных сборок, пожалуйста, не забудьте оставить информацию о своей длине на странице оформления заказа;
2. Все кабельные сборки могут быть предоставлены с помощью фазовых пар или групп; Если вам нужны кабели, чтобы соответствовать фазе, отправьте нам электронное письмо: sales@flexirf.com
Данные спецификации продукта
|
Конфигурация |
|
|
Разъем 1 тип |
1,85 мм/2,4 мм/2,92 мм/SMA/G3PO/GPPO |
|
Разъем 1 импеданс |
50 Ом |
|
Разъем 1 полярность |
Стандартный |
|
Разъем 2 Тип |
1,85 мм/2,4 мм/2,92 мм/SMA/G3PO/GPPO/ |
|
Разъем 2 импеданс |
50 Ом |
|
Разъем 2 полярность |
Стандартный |
|
Метод монтирования разъема |
Никто |
|
Стиль корпуса разъема |
Прямой и прямой угол |
|
Материалы Информация |
|
|
Центр контакт |
Латунный золото, бериллийский медный золото |
|
Внешний контакт |
Латунный золото, бериллийский медный золото, пассивированная нержавеющая сталь из нержавеющей стали |
|
Тело |
Латунный золото, бериллийский медный золото, нержавеющая сталь пассивирована |
|
Диэлектрик |
PEI/PTFE |
|
Данные окружающей среды |
|
|
Температурная диапазон |
-40 степень до +165 степень |
|
2011/65/ЕС (ROHS) |
Соответствие |
|
Кабельные спецификации |
|
|
Центральный дирижер |
Серебряная покрыта Copperweld |
|
Диэлектрик |
Твердый PTFE |
|
Куртка |
Нет или FEP |
|
Емкость (PF/M) |
95.1 |
|
Скорость распространения (%) |
70 |
|
Эффективность защиты |
<-100dB @ 1GHz |
|
Обработка власти |
10WATT при 18 ГГц на уровне моря, VSWR1.0 |
Тип продукта

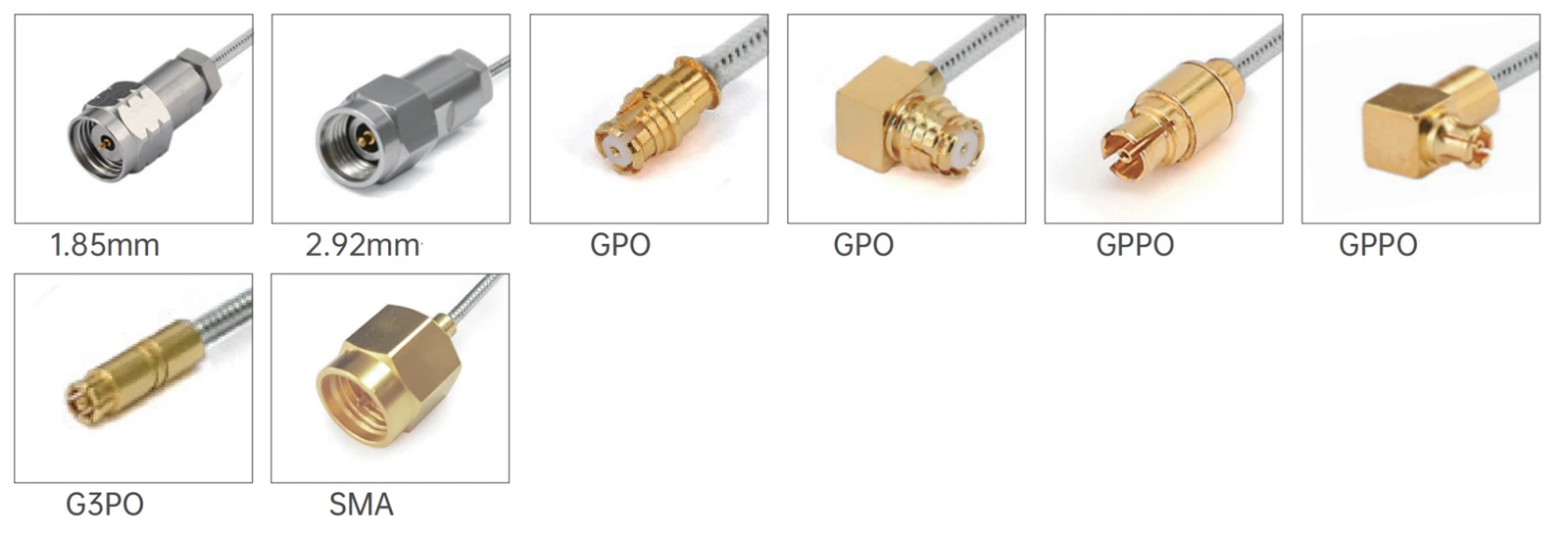

| FR701 & FR702/GUT -047- Форма 047 "Сборка кабеля | ||||
 |
Диаметр структуры (мм) диаметр (мм) |
|||
|
1 |
Внутренний дирижер |
Серебряная покрытая медной сталью |
0.29±0.0127 |
|
|
2 |
Изолятор |
Твердый PTFE |
0.94±0.0254 |
|
|
3 |
Внешний дирижер |
Твоящий медный проволока |
1.19±0.05 |
|
|
4 |
Куртка |
Фейт |
1.6±0.13 |
|
| Затухание, мощность (условие испытания на уровне моря 20 градусов) | |||||
|
Частота (ГГц) |
0.5 |
1 |
5 |
10 |
20 |
|
Затухание (дБ/м) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Сила (w) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Общие модели и технические индикаторы
|
|||||
|
Картина |
Sku |
Разъем 1 |
Разъем 2 |
Свободность |
Потеря возврата/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92 мм самка с фланцем из 2 отверстий |
G3PO (SMPS) Женская |
DC -40 GHZ |
12 дБ |
|
|
Fr 701-292 mg3pf-xxx |
2,92 мм мужчины |
G3PO (SMPS) Женская |
DC -40 GHZ |
12 дБ |
|
|
Fr 701-292 fg3pf-xxx |
2,92 мм самка |
G3PO (SMPS) Женская |
DC -40 GHZ |
12 дБ |
|
|
Fr 701-185 mg3pf-xxx |
1,85 мм мужчины |
G3PO (SMPS) Женская |
DC -67 GHZ |
10 дБ |
|
|
Fr 701-185 fg3pf-xxx |
1,85 мм самка |
G3PO (SMPS) Женская |
DC -67 GHZ |
10 дБ |

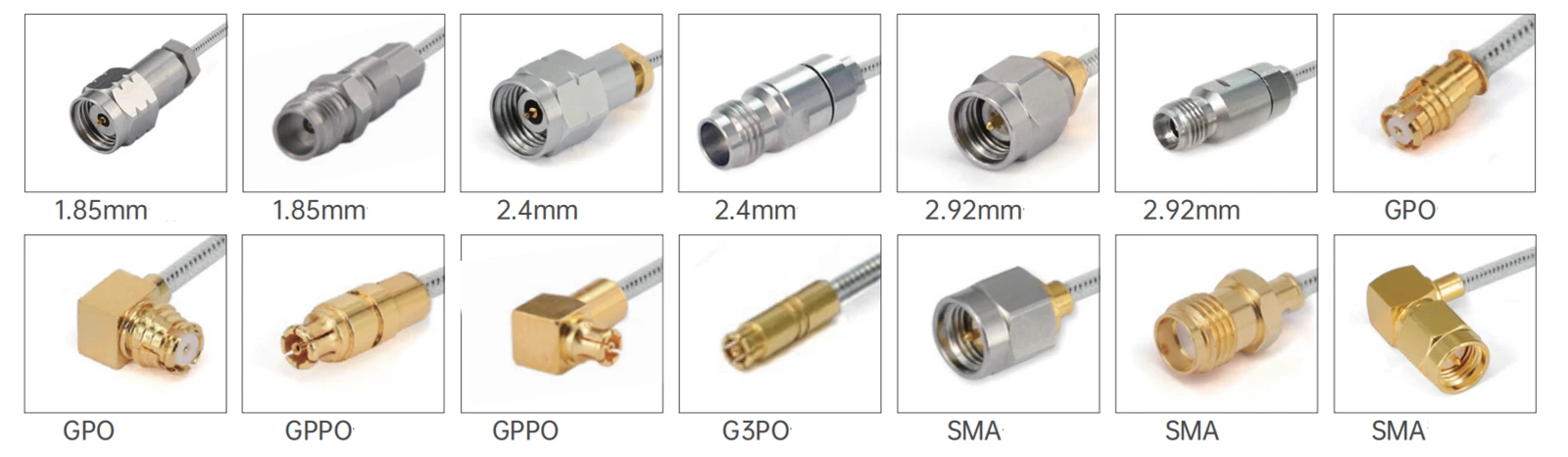

| FR711 & FR712/GUT -085- форма 086 "Сборка кабеля | ||||
 |
Диаметр структурного материала (мм) |
|||
|
1 |
Внутренний дирижер |
Серебряная покрытая медью STEE |
0.51±0.0127 |
|
|
2 |
Изолятор |
Твердый PTFE |
1.69±0.0254 |
|
|
3 |
Внешний дирижер |
Твоящий медный проволока |
2.2±0.05 |
|
|
4 |
Куртка |
Фейт |
2.54 |
|
| Затухание, мощность (условие испытания на уровне моря 20 градусов) | |||||
|
Частота (ГГц) |
0.4 |
1 |
5 |
10 |
18 |
|
Затухание (дБ/м) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Сила (w) |
253 |
157 |
69 |
47 |
33 |
| Общие модели и технические индикаторы |
 |
|
Fr712/gut -085- form-fep (с курткой FEP) |
|||||
|
Картина |
Sku |
Разъем 1 |
Разъем 2 |
Свободность |
Потеря возврата/VSWR |
|
|
Fr 712- smmsmm-xxx |
SMA Мужчина |
SMA Мужчина |
DC -26.5 GHZ |
1.35 |
|
|

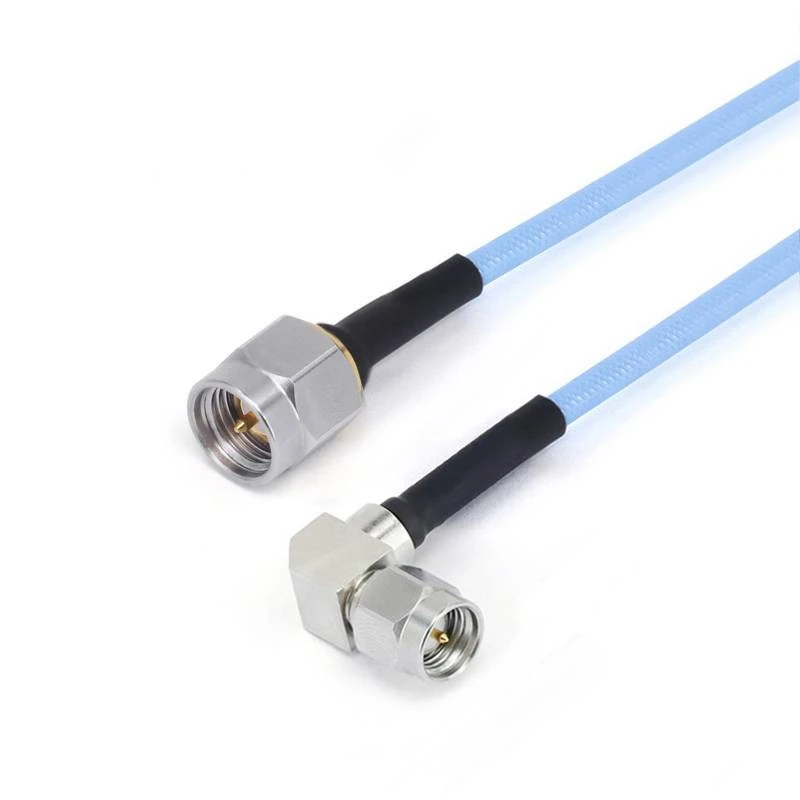

Fr 12- smmsmwm-xxx -18 g |
SMA Мужчина |
SMA мужчина с прямым углом |
DC -18 GHZ |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
SMA мужчина с прямым углом |
SMA мужчина с прямым углом |
DC -18 GHZ |
1.40 |
|
|
Fr 712- smmgpf-xxx |
SMA Мужчина |
GPO (SMP) женщина |
DC -26.5 GHZ |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
SMA Мужчина |
GPO (SMP) самка с прямым углом |
DC -26.5 GHZ |
1.40 |
|
|
Fr 712- smmgppf-xxx |
SMA Мужчина |
GPPO (мини-SMP) Женщина |
DC -26.5 GHZ |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
SMA Мужчина |
GPPO (мини-SMP) самка с прямым углом |
DC -26.5 GHZ |
1.40 |
|
|

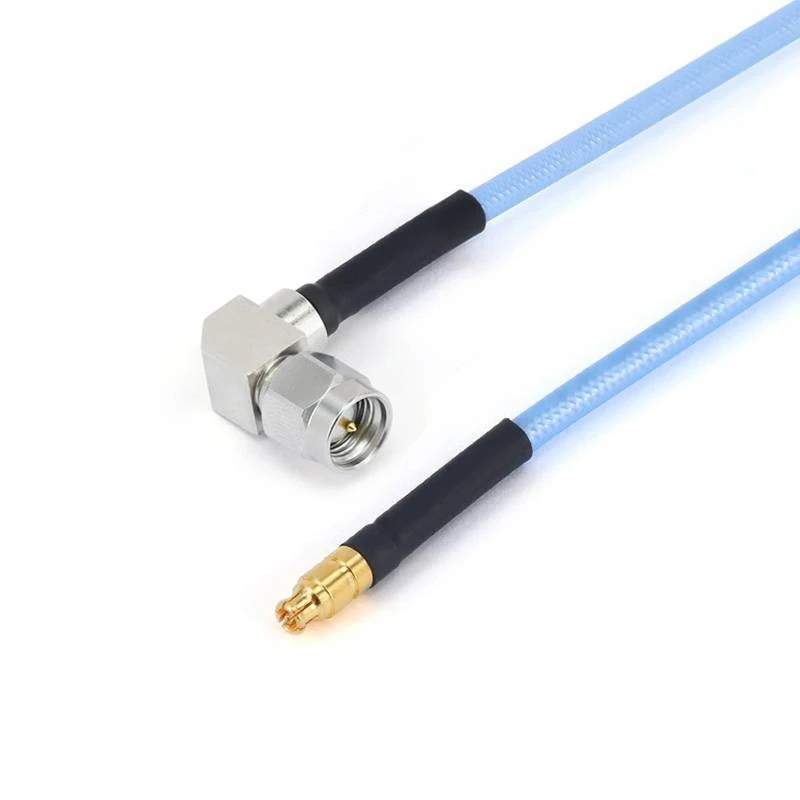

Fr 712- smwmgppf-xxx -18 g |
SMA мужчина с прямым углом |
GPPO (мини-SMP) Женщина |
DC -18 GHZ |
15 дБ |
|
|

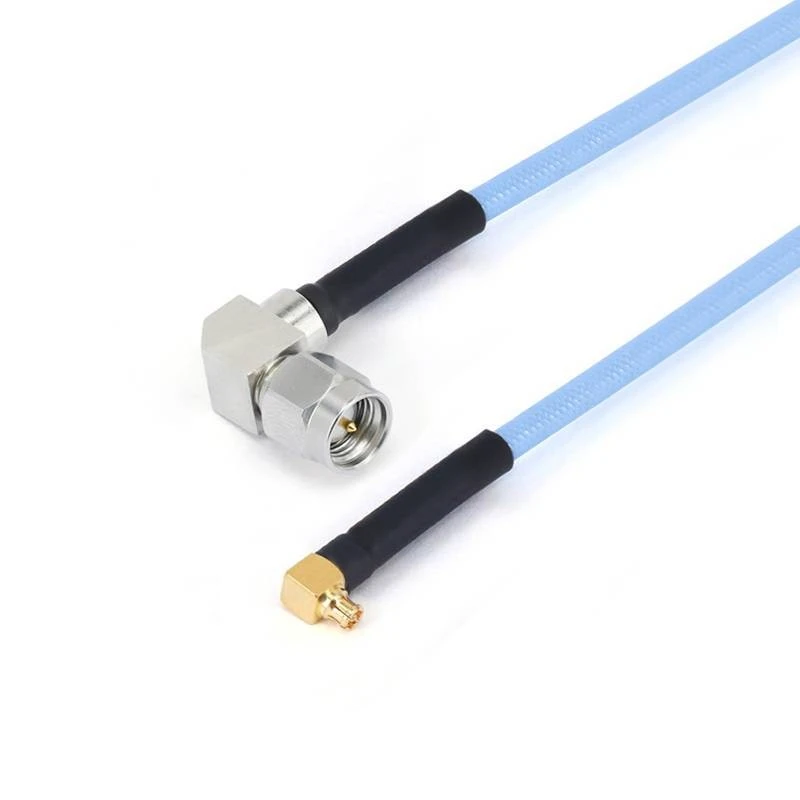

Fr 712- smwmgppwf-xxx -18 g |
SMA мужчина с прямым углом |
GPPO (мини-SMP) самка с прямым углом |
DC -18 GHZ |
15 дБ |
|
|
Fr 712- smfgpf-xxx |
SMA женщина |
GPO (SMP) женщина |
DC -18 GHZ |
1.35 |
|
|
Fr 712- smffgpf-xxx |
SMA самка с фланцем из 4 отверстий |
GPO (SMP) женщина |
DC -18 GHZ |
1.35 |
|
|
Fr 712- smfgppf-xxx |
SMA женщина |
GPPO (мини-SMP) Женщина |
DC -26.5 GHZ |
1.40 |
|
|
Fr 712- smffgppf-xxx |
SMA самка с фланцем из 4 отверстий |
GPPO (мини-SMP) Женщина |
DC -26.5 GHZ |
1.40 |
|
|
Fr 712-292 M292M-XXX |
2,92 мм мужчины |
2,92 мм мужчины |
DC - 40 GHZ |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92 мм мужчины |
GPO (SMP) женщина |
DC - 40 GHZ |
10 дБ |
|
|
Fr 712-292 mgpwf-xxx |
2,92 мм мужчины |
GPO (SMP) самка с прямым углом |
DC - 40 GHZ |
10 дБ |
|
|
Fr 712-292 fgpf-xxx |
2,92 мм самка |
GPO (SMP) женщина |
DC - 40 GHZ |
10 дБ |
|
|
Fr 712-292 ffgpf-xxx |
2,92 мм самка с фланцем из 4 отверстий |
GPO (SMP) женщина |
DC - 40 GHZ |
10 дБ |
|
|
Fr 712-292 mgppf-xxx |
2,92 мм мужчины |
GPPO (мини-SMP) Женщина |
DC - 40 GHZ |
14 дБ |
|
|
Fr 712-292 mgppwf-xxx |
2,92 мм мужчины |
GPPO (мини-SMP) самка с прямым углом |
DC - 40 GHZ |
14 дБ |
|
|
Fr 712-292 fgppf-xxx |
2,92 мм самка |
GPPO (мини-SMP) Женщина |
DC - 40 GHZ |
14 дБ |
|
|
Fr 712-292 ffgppf-xxx |
2,92 мм самка с фланцем из 4 отверстий |
GPPO (мини-SMP) Женщина |
DC - 40 GHZ |
14 дБ |
|
|
Fr 712-292 mg3pf-xxx |
2,92 мм мужчины |
G3PO (SMPS) Женская |
DC - 40 GHZ |
12 дБ |
|
|
Fr 712-292 fg3pf-xxx |
2,92 мм самка |
G3PO (SMPS) Женская |
DC - 40 GHZ |
12 дБ |
|
|
Fr 712-292 ffg3pf-xxx |
2,92 мм самка с фланцем из 4 отверстий |
G3PO (SMPS) Женская |
DC - 40 GHZ |
12 дБ |
|
|
Fr 712-185 mg3pf-xxx |
1,85 мм мужчины |
G3PO (SMPS) Женская |
DC - 67 GHZ |
10 дБ |
|
|
Fr 712-185 fg3pf-xxx |
1,85 мм самка |
G3PO (SMPS) Женская |
DC - 67 GHZ |
10 дБ |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 мм самка с фланцем из 4 отверстий |
G3PO (SMPS) Женская |
DC - 67 GHZ |
10 дБ |
|
Fr711/gut -085- форма (без пиджака FEP) |
|||||
|
Картина |
Sku |
Разъем 1 |
Разъем 2 |
Свободность |
Потеря возврата/VSWR |
|
|
Fr 711- smmsmm-xxx |
SMA Мужчина |
SMA Мужчина |
DC -26.5 GHZ |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
SMA Мужчина |
SMA мужчина с прямым углом |
DC -18 GHZ |
1.35 |
|
|

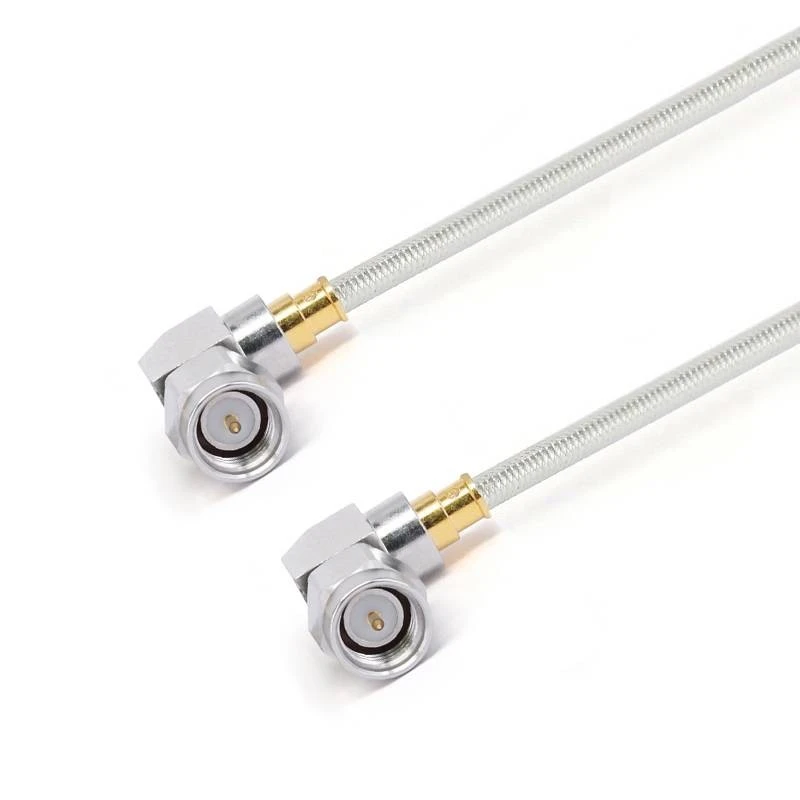

Fr 711- smwmsmwm-xxx -18 g |
SMA мужчина с прямым углом |
SMA мужчина с прямым углом |
DC -18 GHZ |
1.40 |
|
|

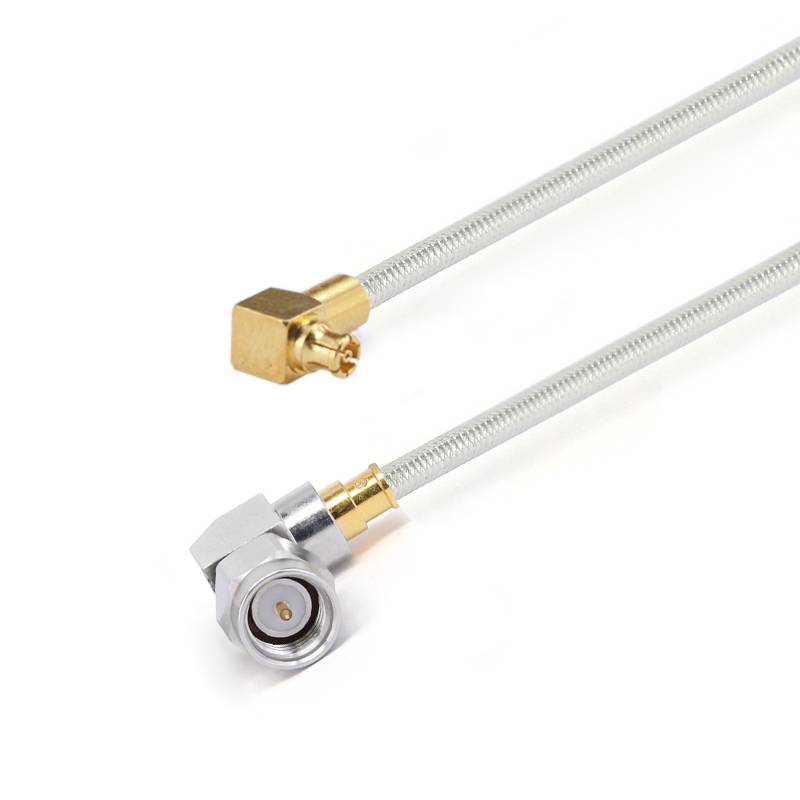

Fr 711- smwmgppwf-xxx -18 g |
SMA мужчина с прямым углом |
GPPO (мини-SMP) самка с прямым углом |
DC -18 GHZ |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92 мм мужчины |
MMPX Мужчина |
DC -40 GHZ |
14 дБ |
|
|
R 711-292 mmmpxf-xxx |
2,92 мм мужчины |
MMPX Женщина |
DC -40 GHZ |
14 дБ |
|
|
Fr 711-24 mmmpxm-xxx |
2,4 мм мужчины |
MMPX Мужчина |
DC -50 GHZ |
12 дБ |
|
|
Fr 711-24 mmmpxf-xxx |
2,4 мм мужчины |
MMPX Женщина |
DC -50 GHZ |
12 дБ |
|
|
Fr 711-185 mmmpxm-xxx |
1,85 мм мужчины |
MMPX Мужчина |
DC -67 GHZ |
10 дБ |
|
|
Fr 711-185 mmmpxf-xxx |
1,85 мм мужчины |
MMPX Женщина |
DC -67 GHZ |
10 дБ |
|
|
Fr 711-185 mg3pf-xxx |
1,85 мм мужчины |
G3PO (SMPS) Женский |
DC -67 GHZ |
10 дБ |
|
|
Fr 711-185 fg3pf-xxx |
1,85 мм самка |
G3PO (SMPS) Женский |
DC -67 GHZ |
10 дБ |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 мм самка с фланцем из 4 отверстий |
G3PO (SMPS) Женский |
DC -67 GHZ |
10 дБ |
