Тестовые кабели общего назначения
Тестовые кабели общего назначения представляют собой широко используемые кабельные продукты в полях, таких как электронное тестирование, с несколькими характеристиками для удовлетворения разнообразных требований к использованию . С точки зрения разъемов, этот кабель предлагает различные типы разъемов, включая 1 . 85 мм, 2. 4 мм, 2,92 мм, SMA, G3PO и GPPO. Все разъемы имеют импеданс 50 Ом и стандартную полярность.
Описание
Тестовые кабели общего назначения

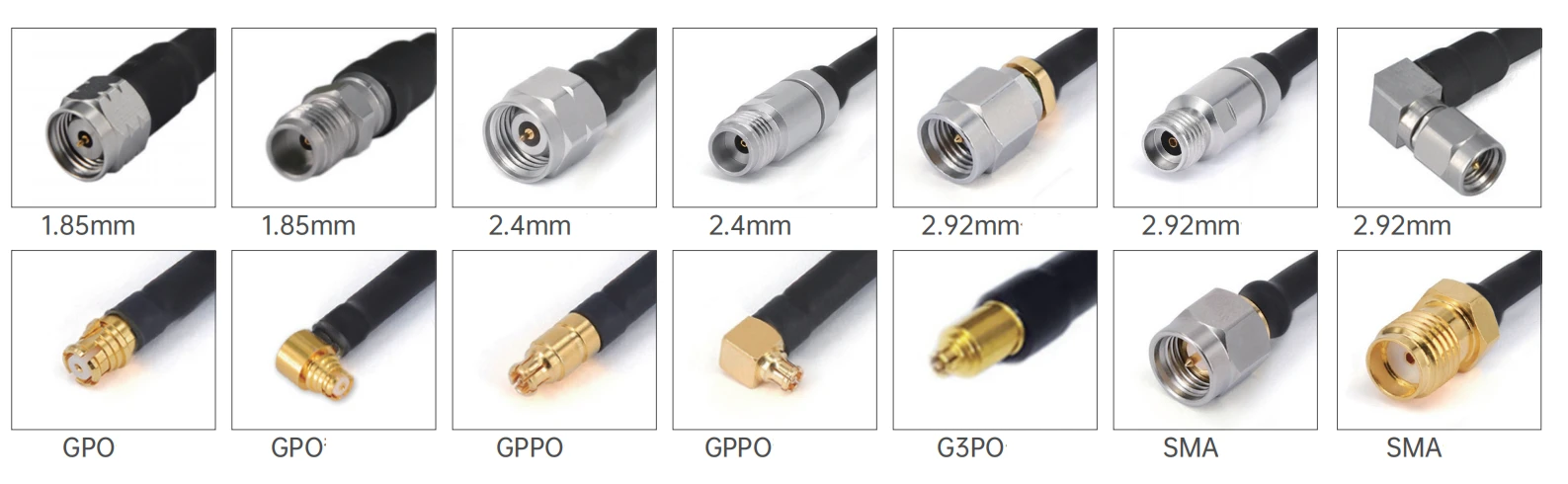

Тестовые кабели общего назначения представляют собой широко используемые кабельные продукты в полях, таких как электронное тестирование, с множественными характеристиками для удовлетворения разнообразных требований к использованию . В терминах разъемов этот кабель предлагает различные типы разъемов, включая 1 . 85 мм, 2. 4 мм, 2 . 92 мм, sma, gpo. Все разъемы имеют импеданс 50 Ом и стандартную полярность. Кроме того, разъемы имеют несколько методов установки, включая прямые и правые типы угла, которые могут быть гибко адаптированы к различным интерфейсам устройства.
Введение продукта
С точки зрения выбора материала, центральный контакт, внешний контакт и основной корпус изготовлены из таких материалов, как латунные, покрытые золотом, бериллиевая медная, покрытая золотом, или пассивированная нержавеющая сталь, которые имеют хорошую электрическую проводимость и стойкость к коррозии . Диэлектрик изготовлен из PEI или PTFE, чтобы обеспечить сигнальную передачу . Сентральный содержит серебряные материалы - на кабеле - Specper -Persion . Сентрал. Плюд -кабель - Specper -Persion - {{1}. Сталь, изоляционный слой представляет собой твердый PTFE, экранирующий слой состоит из серебряной медной ленты и медного провода, а оболочка изготовлена из FEP -материала . Это не только эффективно защищает сигналы, но также имеет определенную механическую прочность и сопротивление окружающей среде ., но также имеет определенную механическую прочность и сопротивление окружающей среде .}}}}}}}}}}}}.
Приложение продукта
Во время исследований, разработки, производства и тестирования базовых станций связи, мобильных телефонов, спутниковой связи оборудования и т. Д. Этот вид кабеля используется для подключения генераторов сигналов, анализаторов спектра и другого оборудования, чтобы точно проверить рабочие характеристики радио -частоты базовых станций, гарантируя, что базовые станции могут предоставить стабильные и эффективные услуги связи .
Важные примечания
1. Для пользовательских кабельных сборок, пожалуйста, не забудьте оставить информацию о своей длине на странице оформления заказа;
2. Все кабельные сборки могут быть предоставлены с помощью фазовых пар или групп; Если вам нужны кабели, чтобы соответствовать фазе, отправьте нам электронное письмо: sales@flexirf.com
Данные спецификации продукта
|
Конфигурация |
|
|
Разъем 1 тип |
1,85 мм/2,4 мм/2,92 мм/SMA/G3PO/GPPO/N. |
|
Разъем 1 импеданс |
50 Ом |
|
Разъем 1 полярность |
Стандартный |
|
Разъем 2 Тип |
1,85 мм/2,4 мм/2,92 мм/SMA/G3PO/GPPO/N. |
|
Разъем 2 импеданс |
50 Ом |
|
Разъем 2 полярность |
Стандартный |
|
Метод монтирования разъема |
Никто |
|
Стиль корпуса разъема |
Прямой и прямой угол |
|
Материалы Информация |
|
|
Центр контакт |
Латунный золото, бериллийский медный золото |
|
Внешний контакт |
Латунный золото, бериллийский медный золото, пассивированная нержавеющая сталь из нержавеющей стали |
|
Тело |
Латунный золото, бериллийский медный золото, нержавеющая сталь пассивирована |
|
Диэлектрик |
PEI/PTFE |
|
Экологические данные |
|
|
Температурная диапазон |
-40 степень до +165 степень |
|
2011/65/ЕС (ROHS) |
Соответствие |
|
Кабельные спецификации |
|
|
Центральный дирижер |
Серебряная покрыта Copperweld |
|
Диэлектрик |
Твердый PTFE |
|
Два экранирования |
Серебряная медная полоса и проволока |
|
Куртка |
Фейт |
|
Емкость (PF/M) |
95.1 |
|
Скорость распространения (%) |
70 |
|
Эффективность защиты |
<-100dB @ 1GHz |
|
Обработка власти |
10WATT при 18 ГГц на уровне моря, VSWR1.0 |
Тип продукта
| GAF71/RG405SS 405 Series Гибкая кабельная сборка | ||||
 |
Диаметр структуры (мм) диаметр (мм) |
|||
|
1 |
Внутренний дирижер |
Серебряная покрытая медной сталью |
0.51±0.05 |
|
|
2 |
Изолятор |
Твердый PTFE |
1.63±0.05 |
|
|
3 |
Внутреннее экранирование |
Серебряная медная полоса |
1.80±0.05 |
|
|
4 |
Внешнее экранирование |
Серебряная медная проволочная петля |
2.18±0.05 |
|
|
5 |
куртка |
Фейт |
2.54±0.1 |
|
| Затухание, мощность (условие испытания на уровне моря 20 градусов) | |||||||
|
Частота (ГГц) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Затухание (дБ/м) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Затухание (дБ/фут) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Общие модели и технические индикаторы
|
|||||
|
Картина |
Sku |
Разъем 1 |
Разъем 2 |
Свободность |
Потеря возврата/VSWR |
 |

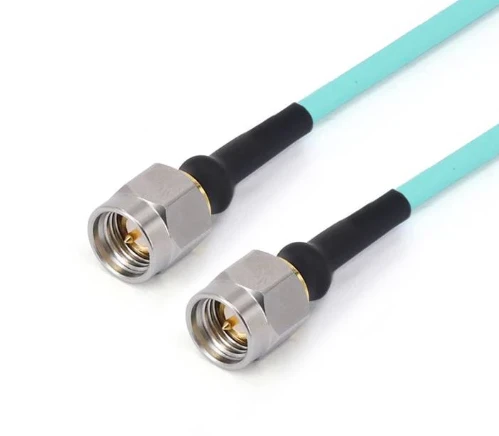

Frf 71- smmsmm-xxx |
SMA Мужчина |
SMA Мужчина |
DC -26.5 GHZ |
1.30 |
 |

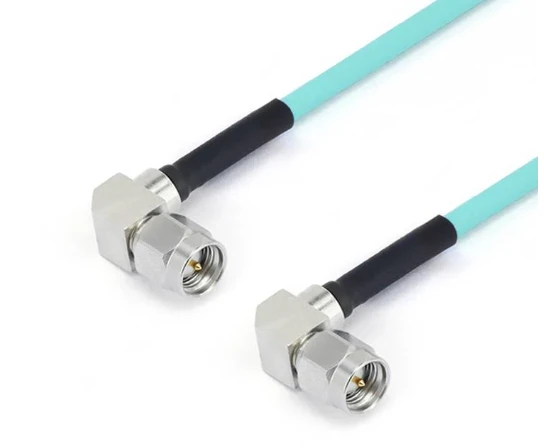

Frf 71- smwmsmwm-xxx -18 g |
SMA мужчина с прямым углом |
SMA мужчина с прямым углом |
DC -18 GHZ |
1.30 |
 |

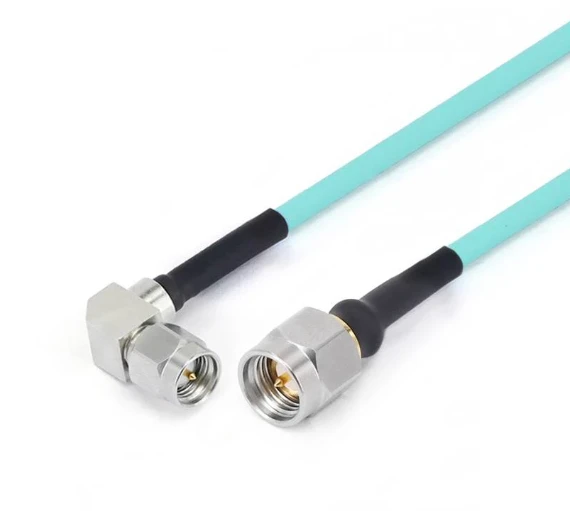

Frf 71- smmsmwm-xxx -18 g |
SMA Мужчина |
SMA мужчина с прямым углом |
DC -18 GHZ |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA Мужчина |
GPO (SMP) женщина |
DC -26.5 GHZ |
1.35 |
 |
Frf 71- smmgpwf-xxx |
SMA Мужчина |
GPO (SMP) самка с прямым углом |
DC -26.5 GHZ |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA женщина |
GPO (SMP) женщина |
DC -26.5 GHZ |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA самка с фланцем из 4 отверстий |
GPO (SMP) Женская |
DC -26.5 GHZ |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA Мужчина |
GPPO (мини-SMP) Женщина |
DC -26.5 GHZ |
14 дБ |
 |
Frf 71- smmgppwf-xxx |
SMA Мужчина |
GPPO самка с прямым углом |
DC -26.5 GHZ |
14 дБ |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA мужчина с прямым углом |
GPPO (мини-SMP) Женщина |
DC -18 GHZ |
15 дБ |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA мужчина с прямым углом |
GPPO самка с прямым углом |
DC -18 GHZ |
15 дБ |
 |
Frf 71- smfgppf-xxx |
SMA женщина |
GPPO (мини-SMP) Женщина |
DC -26.5 GHZ |
14 дБ |
 |
Frf 71- smffgppf-xxx |
SMA самка с фланцем из 4 отверстий |
GPPO (мини-SMP) Женщина |
DC -26.5 GHZ |
14 дБ |
 |
FRF 71-292 M292M-XXX |
2,92 мм мужчины |
2,92 мм мужчины |
DC -40 GHZ |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 мм мужчины |
GPO (SMP) Женская |
DC -40 GHZ |
14 дБ |
 |
Frf 71-292 mgpwf-xxx |
2,92 мм мужчины |
GPO (SMP) самка с прямым углом |
DC -40 GHZ |
12 дБ |
 |
Frf 71-292 fgpf-xxx |
2,92 мм самка |
GPO (SMP) Женская |
DC -40 GHZ |
14 дБ |
 |
Frf 71-292 ffgpf-xxx |
2,92 мм самка с фланцем из 4 отверстий |
GPO (SMP) Женская |
DC -40 GHZ |
14 дБ |
 |
Frf 71-292 mgppf-xxx |
2,92 мм мужчины |
GPPO (мини-SMP) Женщина |
DC -40 GHZ |
14 дБ |
 |
Frf 71-292 fgppf-xxx |
2,92 мм самка |
GPPO (мини-SMP) Женщина |
DC -40 GHZ |
14 дБ |
 |
Frf 71-292 ffgppf-xxx |
2,92 мм самка с фланцем из 4 отверстий |
GPPO (мини-SMP) Женщина |
DC -40 GHZ |
14 дБ |
 |
Frf 71-292 mgppwf-xxx |
2,92 мм мужчины |
GPPO (мини-SMP) самка с прямым углом |
DC -40 GHZ |
12 дБ |
 |
Frf 71-292 mg3pf-xxx |
2,92 мм мужчины |
G3PO (SMPS) Женская |
DC -40 GHZ |
14 дБ |
 |
Frf 71-292 fg3pf-xxx |
2,92 мм самка |
G3PO (SMPS) Женская |
DC -40 GHZ |
14 дБ |
 |
Frf 71-292 ffg3pf-xxx |
2,92 мм самка с фланцем из 4 отверстий |
G3PO (SMPS) Женская |
DC -40 GHZ |
14 дБ |
 |
FRF 71-24 M24M-XXX |
2,4 мм мужчины |
2,4 мм мужчины |
DC -50 GHZ |
14 дБ |
 |
Frf 71-24 fgpf-xxx |
2,4 мм самка |
GPO (SMP) Женская |
DC -40 GHZ |
12 дБ |
 |
Frf 71-24 ffgpf -100 |
2,4 мм самка с фланцем из 4 отверстий |
GPO (SMP) Женская |
DC -40 GHZ |
12 дБ |
 |
Frf 71-24 mgpwf-xxx |
2,4 мм мужчины |
GPO (SMP) самка с прямым углом |
DC -40 GHZ |
10 дБ |
 |
Frf 71-24 mgppf-xxx |
2,4 мм мужчины |
GPPO (мини-SMP) Женщина |
DC -40 GHZ |
12 дБ |
 |
Frf 71-24 mgppwf-xxx |
2,4 мм мужчины |
GPPO (мини-SMP) самка с прямым углом |
DC -40 GHZ |
10 дБ |
 |
Frf 71-24 fgppf-xxx |
2,4 мм самка |
GPPO (мини-SMP) Женщина |
DC -40 GHZ |
12 дБ |
 |
Frf 71-24 ffgppf-xxx |
2,4 мм самка с фланцем из 4 отверстий |
GPPO (мини-SMP) Женщина |
DC -40 GHZ |
12 дБ |
 |
Frf 71-185 mg3pf-xxx |
1,85 мм мужчина |
G3PO (SMPS) Женская |
DC - 67 GHZ |
10 дБ |
 |
Frf 71-185 fg3pf-xxx |
1,85 мм самка |
G3PO (SMPS) Женская |
DC - 67 GHZ |
10 дБ |
 |
Frf 71-185 ffg3pf-xxx |
1,85 мм с фланцем из 4 отверстий |
G3PO (SMPS) Женская |
DC - 67 GHZ |
10 дБ |
|
GAF72/RG402SS 402 SERIA |
||||||
|
Диаметр структуры (мм) диаметр (мм) |
||||||
 |
1 |
Внутренний дирижер |
Серебряная покрытая медной сталью |
0.92±0.05 |
||
|
2 |
Изолятор |
Твердый PTFE |
2.97±0.05 |
|||
|
3 |
Внутреннее экранирование |
Серебряная медная полоса |
3.25±0.05 |
|||
|
4 |
Внешнее экранирование |
Серебряная медная проволочная петля |
3.58±0.1 |
|||
|
5 |
куртка |
Фейт |
4.12±0.13 |
|||
| Затухание, мощность (условие испытания на уровне моря 20 градусов) | |||||||
|
Частота (ГГц) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Затухание (дБ/м) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Затухание (дБ/фут) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Общие модели и технические индикаторы
|
|||||
|
Картина |
Sku |
Разъем 1 |
Разъем 2 |
Свободность |
Потеря возврата/VSWR |
|
|

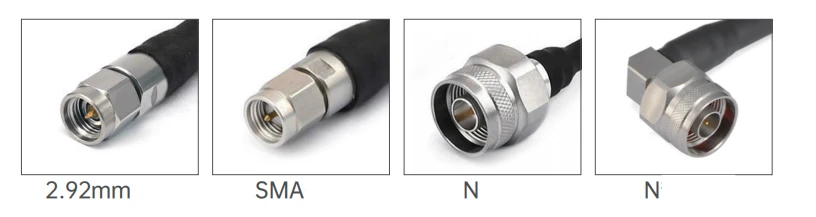

Frf 72- smmsmm-xxx |
SMA Мужчина |
SMA Мужчина |
DC -26.5 GHZ |
1.30 |
|
|

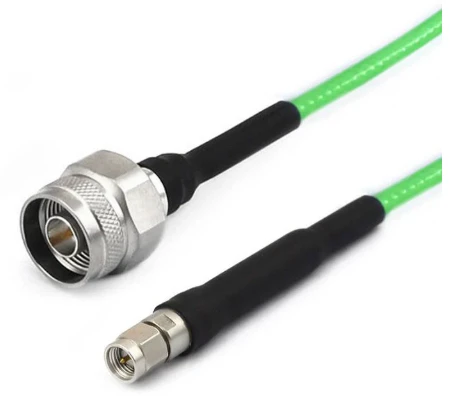

Frf 72- nmsmm-xxx |
N Мужчина |
SMA Мужчина |
DC -18 GHZ |
1.25 |
|
|

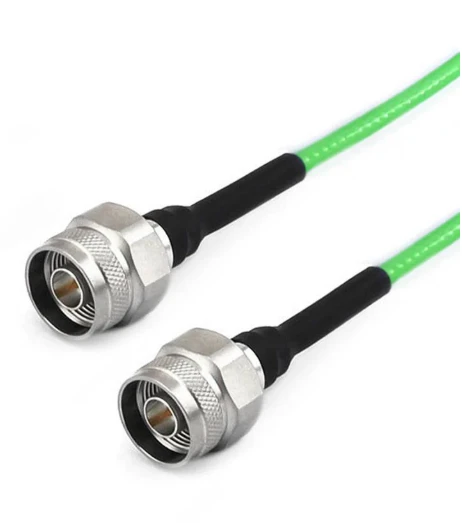

Frf 72- nmnm-xxx |
N Мужчина |
N Мужчина |
DC -18 GHZ |
1.25 |
