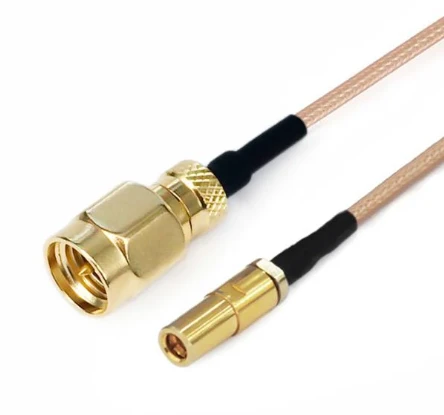

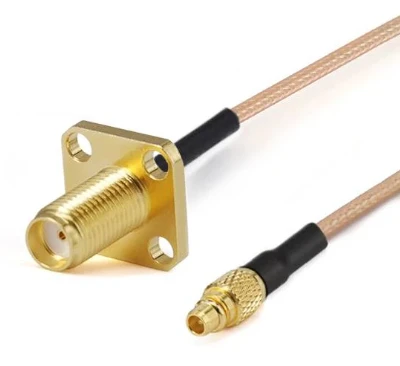

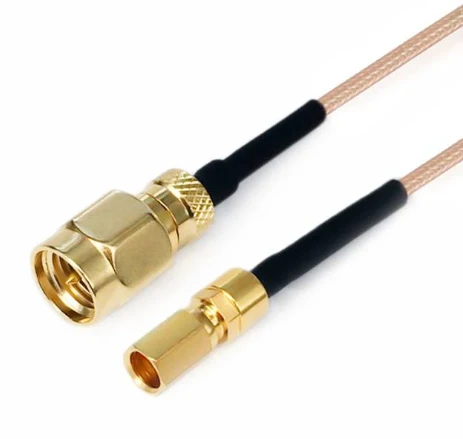

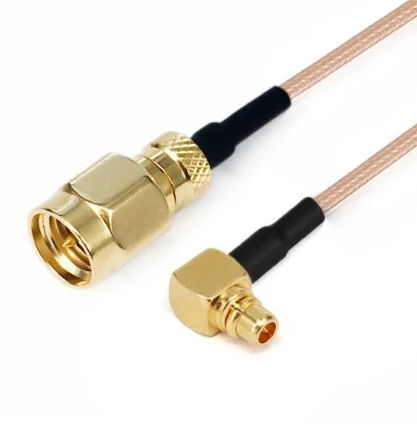

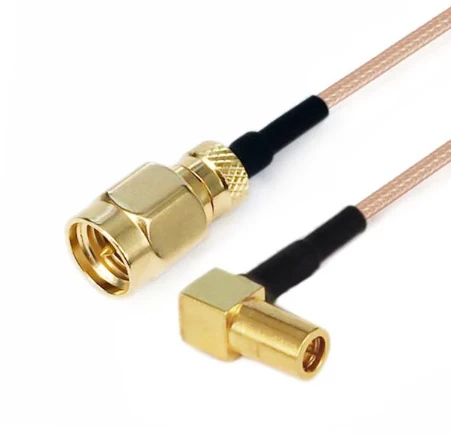

RG Series Cable Assemblies

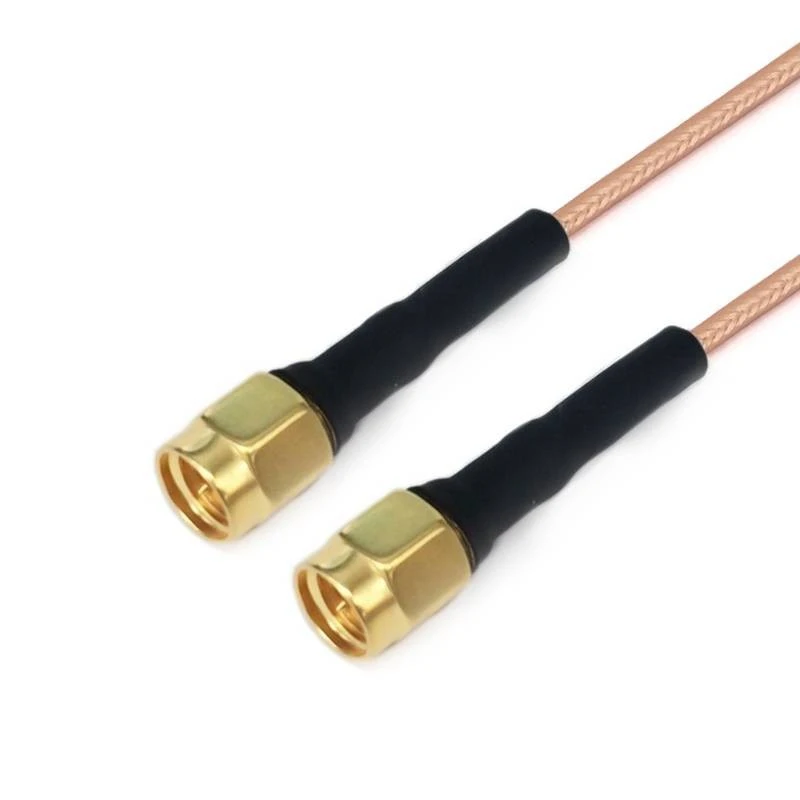

gar3-smmsmm-xxx-1

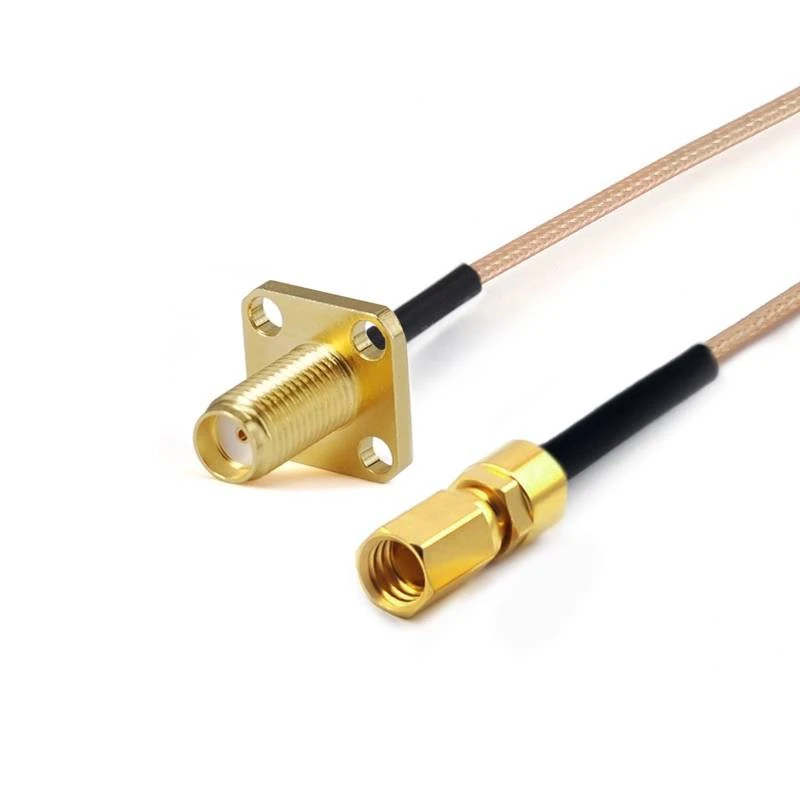

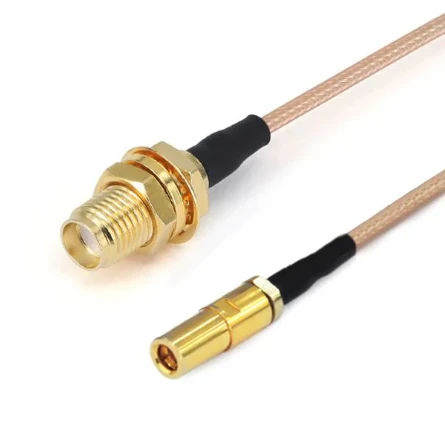

gar8-smffssmcf-xxx-1

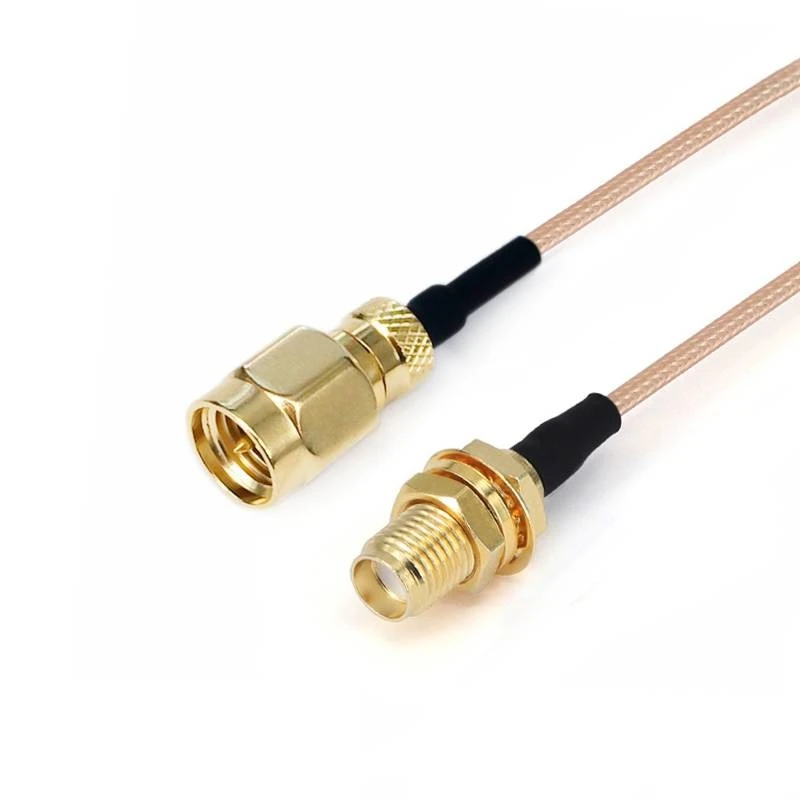

gar8-smmsmyf-xxx-1

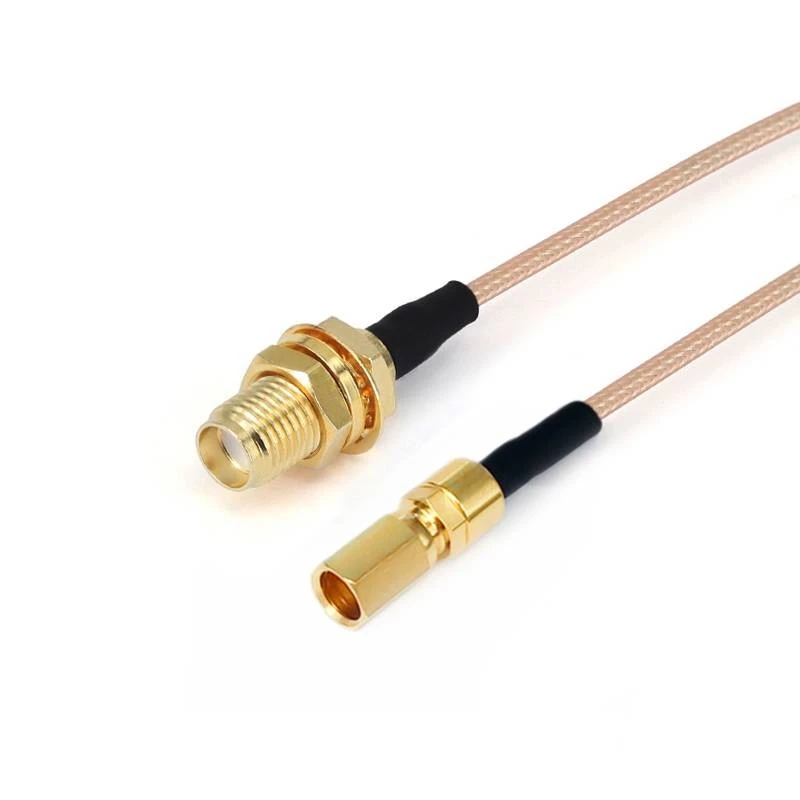

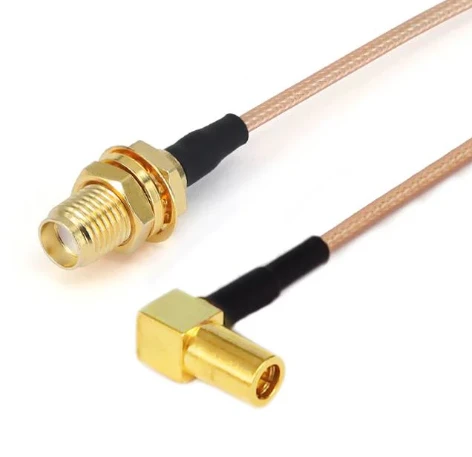

gar8-smyfssmcf-xxx-1

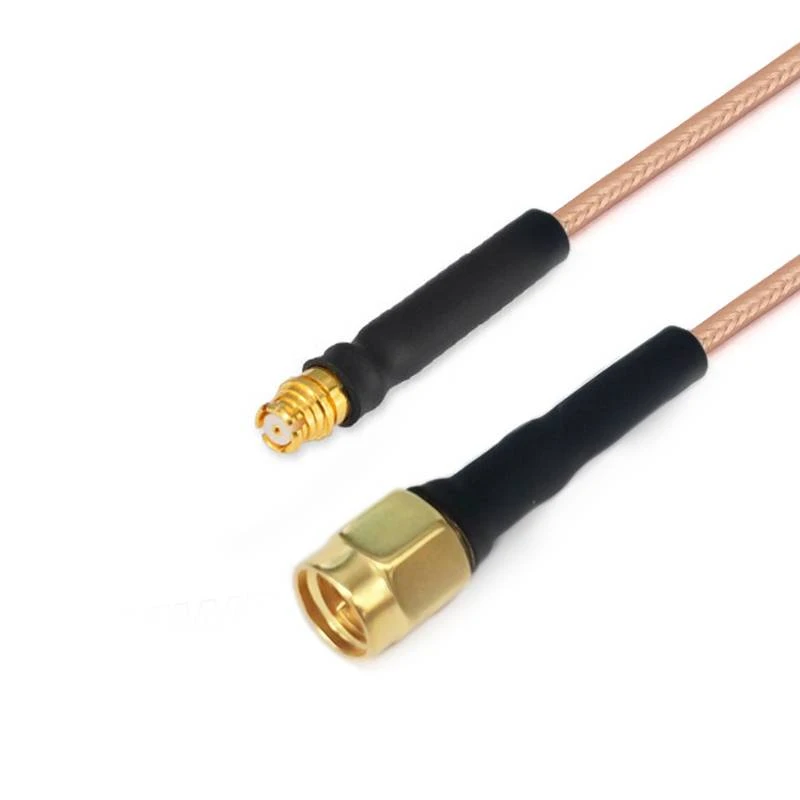

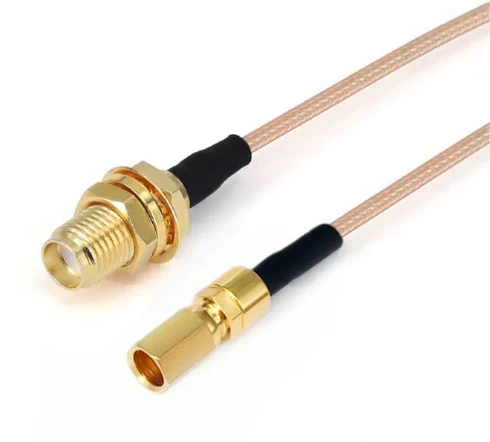

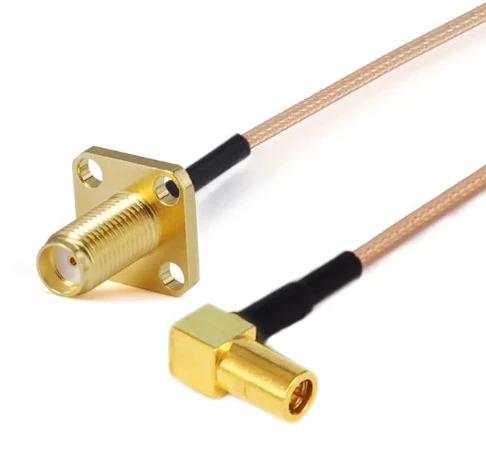

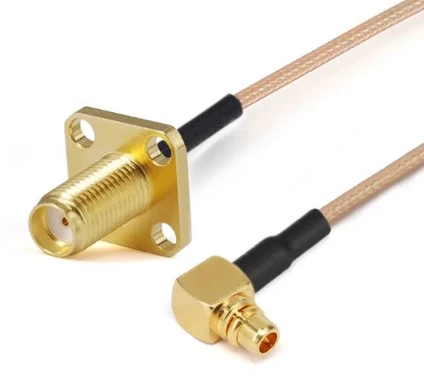

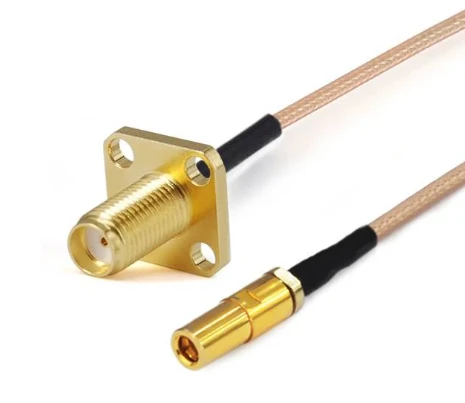

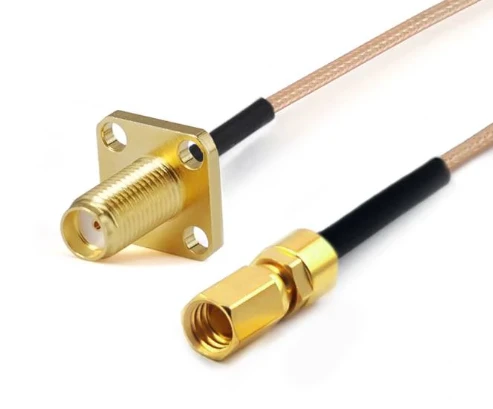

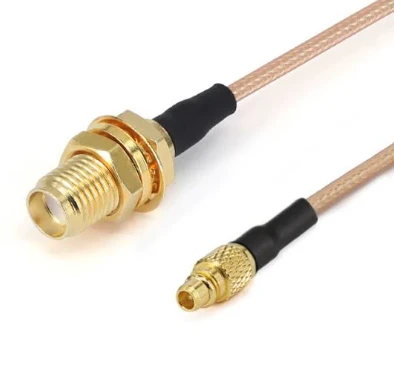

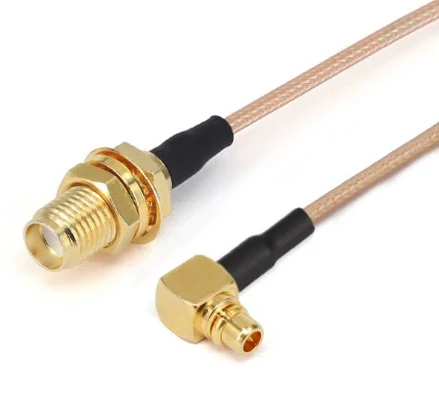

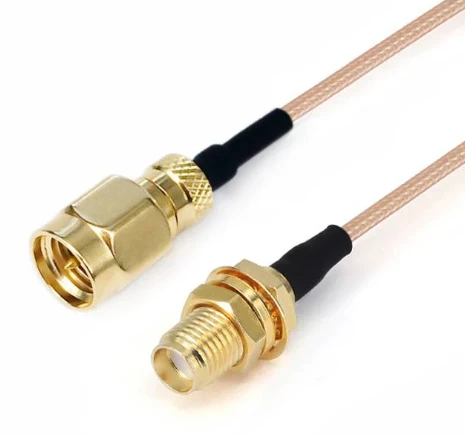

Кабельные сборки серии RG

Низкочастотные кабельные сборки RG-серии (DC -3 ГГц) представляют собой тип кабельных компонентов с конкретными сценариями производительности и применения. Их частотный охват явно включает в себя полосу от DC до 3 ГГц, что отвечает разнообразным требованиям передачи сигнала в этом диапазоне частот.

Отправить запрос

Описание

Введение продукта

RG -кабели FlexIRF с низким уровнем частоты демонстрируют превосходный иммунитет электромагнитного помех и хорошую гибкость. Они являются легкими и обладают такими свойствами, как высокая температурная стойкость, устойчивость к влаге и коррозионная стойкость.

Особенности структуры продукта

Внутренние проводники серии RG -серии с низкой частотной частотой изготовлены из мульти -цепного серебра - покрытой медной стали (SCCS). Этот материал не только обеспечивает превосходную электрическую проводимость и гибкость, но также повышает производительность передачи сигнала и коррозионную стойкость в процессе серебра.

Диэлектрик:Экструдированный твердый политетрафторээтилен (PTFE). PTFE обладает превосходными свойствами электрической изоляции, химической стабильностью и высокотемпературной устойчивостью, что может эффективно изолировать проводник из внешней среды и уменьшить утечку сигнала и помехи.

Щит:Построенный с серебряной медной (SPC) плетением. Этот экранирующий слой эффективно блокирует внешние электромагнитные помехи от проникновения в интерьер кабеля при предотвращении утечки внутренних сигналов, обеспечивая стабильную и интактную передачу сигнала.

Приложение продукта

Промышленная электроника поле:

Применяется к оборудованию промышленной автоматизации, такому как высокочастотная передача сигналов в датчиках, системы управления промышленностью и устройства мониторинга, отвечающие потребностям высокого контроля и сбора данных в промышленных средах.

Поле связи:

Используется для производственного тестирования устройств связи (таких как мобильные телефоны, модули WiFi, модули GPS, а также сигнальное соединение между антеннами и модулями. Он обеспечивает стабильную передачу сигнала в DC -3 полосу частоты GHz для оборудования беспроводной связи.

Важные примечания

1. Для пользовательских кабельных сборок, пожалуйста, не забудьте оставить информацию о своей длине на странице оформления заказа;
2. Все кабельные узел могут быть предоставлены с парами-сопоставленными парами или группами; Если вам нужны кабели, чтобы соответствовать фазе, отправьте нам электронное письмо: sales@flexirf.com

Данные спецификации продукта

Конфигурация

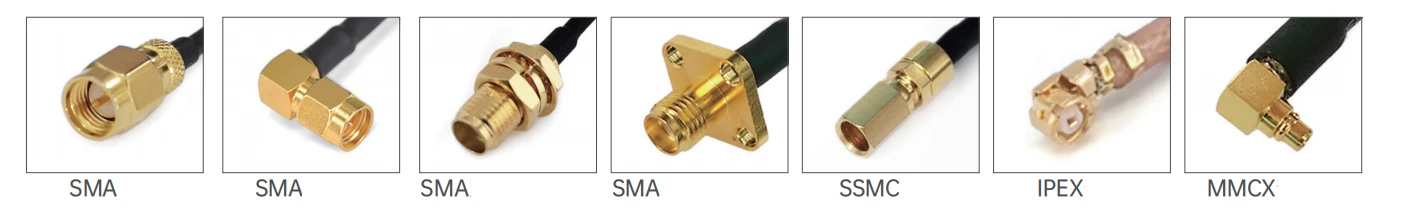

Разъем 1 тип	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Разъем 1 импеданс	50 Ом
Разъем 1 полярность	Стандартный
Разъем 2 Тип	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Разъем 2 импеданс	50 Ом
Разъем 2 полярность	Стандартный
Метод монтирования разъема	Никто
Стиль корпуса разъема	Прямой и прямой угол
Материалы Информация
Центр контакт	Латунный золото, бериллийский медный золото
Внешний контакт	Латунный золото, бериллийский медный золото, пассивированная нержавеющая сталь из нержавеющей стали
Тело	Латунный золото, бериллийский медный золото, нержавеющая сталь пассивирована
Диэлектрик	PTFE
Данные окружающей среды
Температурная диапазон	-40 степень до +165 степень
2011/65/ЕС (ROHS)	Соответствие

Тип продукта

Кабельные сборки серии RG FRR3/RG316 (3 ГГц)
	Диаметр структуры (мм) диаметр (мм)
	1	Внутренний дирижер	Серебряная покрытая медной сталью	7x0.17±0.05
	2	Изолятор	PTFE	1.56±0.05
	3	Внутреннее экранирование	Серебряная медная проволока	1.95±0.05
	4	куртка	Фейт	2.56±0.13

Затухание, мощность (условие испытания на уровне моря 20 градусов)
Частота (ГГц)	0.1	0.4	0.9	1.5	2.5
Затухание (дБ/м)	0.27	0.54	0.82	1.06	1.39
Сила (w)	340	170	113	88	68

Электрические и механические свойства

Частота (ГГц)

Импеданс (ω)

Скорость передачи

Емкость

Экранирование

Рабочая температура

диапазон

Минимальный радиус изгиба

Рабочее напряжение

70%

94pf/m

>70 дБ

-65 степень ~ +200 степень

15 мм

1200V

Картина	Sku	Разъем 1	Разъем 2	Свободность	Потеря возврата/VSWR
	Frr 3- smmgpf-xxx	SMA Мужчина	GPO женщина	DC -3 GHZ	1.25

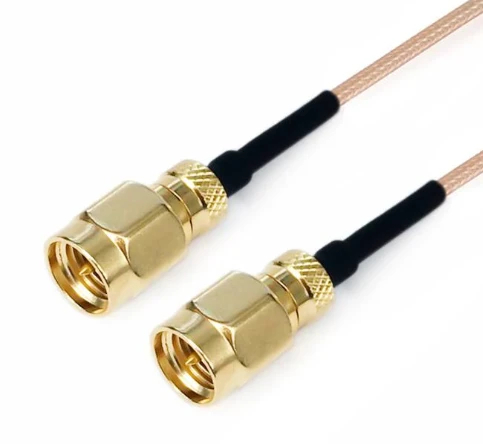

	Frr 3- smmsmm-xxx	SMA Мужчина	SMA Мужчина	DC -3 GHZ	1.25

Кабельные сборки серии RG FRR8/RG178 (3 ГГц)
	Диаметр структуры (мм) диаметр (мм)
	1	Внутренний дирижер	Серебряная покрытая медной сталью	7x0.102±0.05
	2	Изолятор	PTFE	0.86±0.05
	3	Внутреннее экранирование	Серебряная медная проволока	1.30±0.05
	4	куртка	Фейт	1.86±0.13

Затухание, мощность (условие испытания на уровне моря 20 градусов)
Частота (ГГц)	0.1	0.4	1	2	3
Затухание (дБ/м)	0.45	0.92	1.45	2.0	2.6
Сила (w)	340	170	113	88	68
