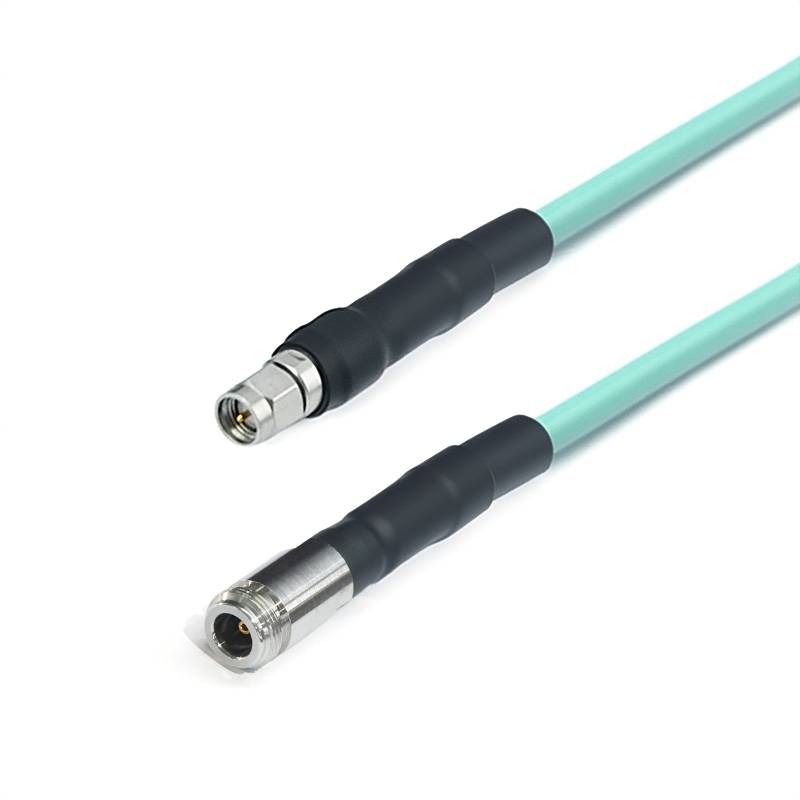

Серия стабильной фазы низкой потери
В сегодняшних полях резания - краевые поля, такие как связь, электронное тестирование и измерение, стабильность передачи сигнала и низких характеристик потерь стала основными факторами, определяющими производительность систем, и соответствующие требования становятся все более строгими.
Описание
Введение продукта
В сегодняшних полях резания - краевые поля, такие как связь, электронное тестирование и измерение, стабильность передачи сигнала и низкие характеристики потерь стала основными факторами, определяющими производительность систем, и соответствующие требования становятся все более строгими . Низкая амплитуда потерь - и - фаза - стабильные сборки. Точная и эффективная передача сигнала .
Особенности структуры продукта
Отличные низкие - характеристики потерь:
Они демонстрируют чрезвычайно выдающиеся показатели низкой - потерь в различных частотных условиях ., принимая модель FRU1/GT147A (40 ГГц) в качестве примера, даже в высокой частотной среде до 40 ГГц, его ослабление составляет всего 2 . 85 дБ на метр.
Превосходная стабильность фазы:
Они обладают высокими стабильными характеристиками фазы ., например, когда FRU1/GT147A работает на частоте 10 ГГц, его стабильность механической фазы может достигать 10 ГГц/3 градуса; Когда частота составляет 18 ГГц, она может достигать 18 ГГц/5 градусов . такая стабильная фаза может эффективно подавлять фазовые флуктуации во время передачи сигнала, в значительной степени избегая искажения сигнала и интерференции, вызванных нестабильными фазами . для систем связи и тестирования с чрезвычайно высокой точностью фазы, эта характеристика является ключевой для системы.
Широкое частотное покрытие:
Продукты имеют широкий диапазон покрытий частотного покрытия, охватывающий от постоянного тока (DC) до 110 ГГц ., различные модели кабельных сборок могут быть точно адаптированы к различным диапазонам частоты для удовлетворения разнообразных требований применения .
Приложение продукта
В испытаниях в микроволновой анэкогической камере они соединяют испытательное оборудование и устройства, находящиеся на испытании, и их стабильные характеристики передачи сигнала обеспечивают точность и надежность результатов испытаний. В качестве ключевых соединительных компонентов в инструментах, таких как анализаторы сети и анализаторы спектра, они гарантируют точное измерение слабых сигналов приборами, обеспечивая надежную поддержку для исследований и разработок электронных продуктов и контроля качества.
Важные примечания
1. Для пользовательских кабельных сборок, пожалуйста, не забудьте оставить информацию о своей длине на странице оформления заказа;
2. Все кабельные сборки могут быть предоставлены с помощью фазовых пар или групп; Если вам нужны кабели, чтобы соответствовать фазе, отправьте нам электронное письмо: sales@flexirf.com
Данные спецификации продукта
|

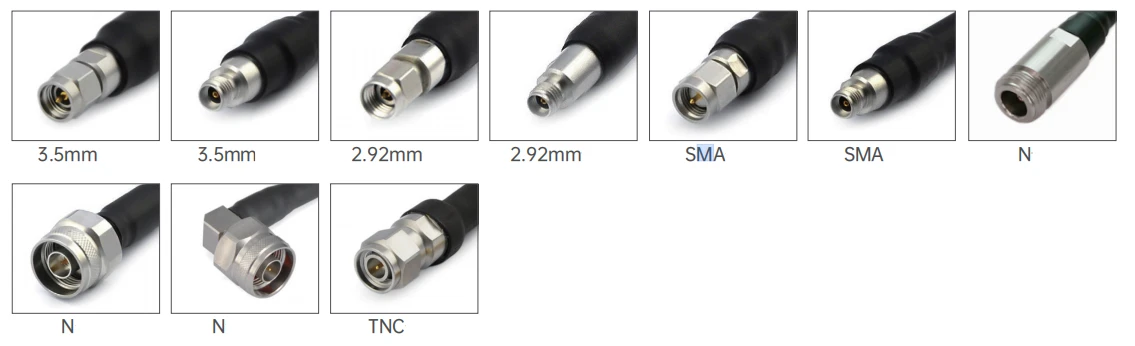

Конфигурация |
|
|
Разъем 1 тип |
1,85 мм/2,4 мм/2,92 мм/SMA/G3PO/GPPO/N/TNC |
|
Разъем 1 импеданс |
50 Ом |
|
Разъем 1 полярность |
Стандартный |
|
Разъем 2 Тип |
1,85 мм/2,4 мм/2,92 мм/SMA/G3PO/GPPO/N/TNC |
|
Разъем 2 импеданс |
50 Ом |
|
Разъем 2 полярность |
Стандартный |
|
Метод монтирования разъема |
Никто |
|
Стиль корпуса разъема |
Прямой и прямой угол |
|
Материалы Информация |
|
|
Центр контакт |
Латунный золото, бериллийский медный золото |
|
Внешний контакт |
Латунный золото, бериллийский медный золото, пассивированная нержавеющая сталь из нержавеющей стали |
|
Тело |
Латунный золото, бериллийский медный золото, нержавеющая сталь пассивирована |
|
Диэлектрик |
PEI/PTFE |
|
Данные окружающей среды |
|
|
Температурная диапазон |
-40 степень до +165 степень |
|
2011/65/ЕС (ROHS) |
Соответствие |
Тип продукта
| FRU1/GT147A Стабильный фазовый кабельный кабель с низкой потерей (40 ГГц) | ||||
 |
Диаметр структуры (мм) диаметр (мм) |
|||
|
1 |
Внутренний дирижер |
Серебряная покрытая медной сталью |
0.91±0.05 |
|
|
2 |
Изолятор |
Твердый PTFE |
2.69±0.05 |
|
|
3 |
Внутреннее экранирование |
Серебряная медная полоса |
2.86±0.05 |
|
|
4 |
Внешнее экранирование |
Серебряная медная проволочная петля |
3.28±0.05 |
|
|
5 |
куртка |
Фейт |
3.73±0.13 |
|
| Затухание, мощность (условие испытания на уровне моря 20 градусов) | |||||
|
Частота (ГГц) |
1 |
10 |
18 |
26.5 |
40 |
|
Затухание (дБ/м) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Сила (w) |
380 |
120 |
90 |
75 |
65 |
| Электрические и механические свойства | |||||||
|
Частота (ГГц) |
Импеданс (Ω) |
Скорость передачи |
Емкость |
Экранирование |
Рабочая температура диапазон |
Минимальный радиус изгиба |
Механический стабильность фазы |
|
40 |
50 |
77% |
86 pf/m |
>100 дБ |
-65 степень ~ +165 степень |
6,35 мм |
10 ГГц/3 градуса 18 ГГц/5 градусов |
|

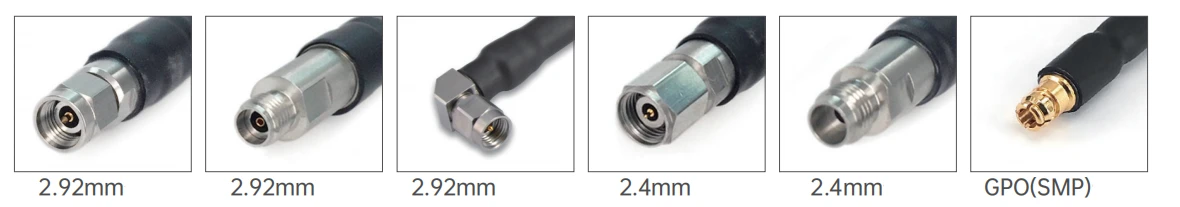

Общие модели и технические индикаторы
|
|||||||
|
Картина |
SKU |
Разъем 1 |
Разъем 2 |
Свободность |
Потеря возврата/VSWR |
|
|

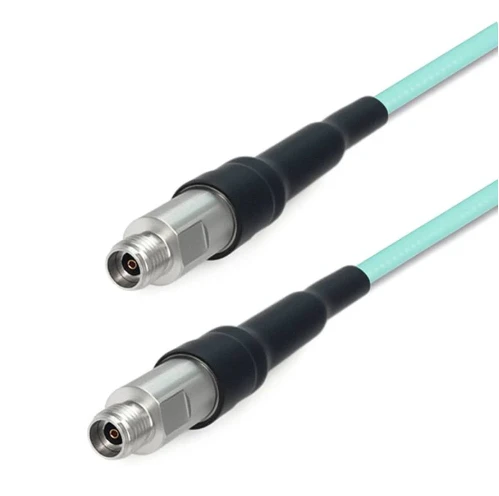

Fru 1-292 f292f-xxx |
2,92 мм самка |
2,92 мм самка |
DC -40 GHZ |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 мм мужчины |
2,92 мм мужчины |
DC -40 GHZ |
1.44 |
|
|

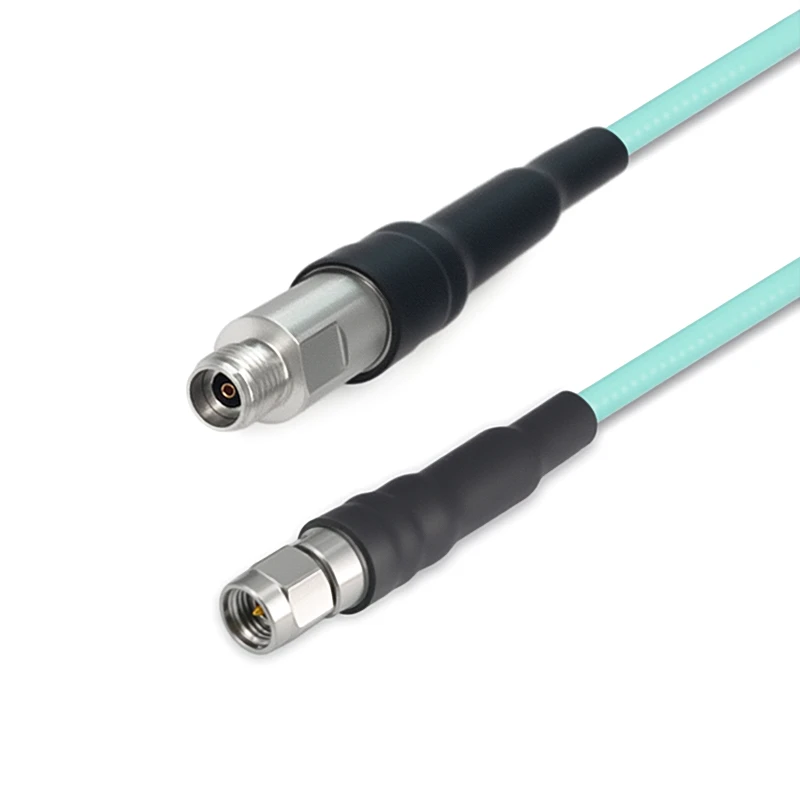

Fru 1-292 m292f-xxx |
2,92 мм мужчины |
2,92 мм самка |
DC -40 GHZ |
1.44 |
| FRU2/GT3506 Сборка с низким уровнем потери в сборе кабеля (65 ГГц) | ||||
|
|
Диаметр структуры (мм) диаметр (мм) |
|||
|
1 |
Внутренний дирижер |
Серебряная покрытая медной сталью |
0.51±0.05 |
|
|
2 |
Изолятор |
Твердый PTFE |
1.38±0.05 |
|
|
3 |
Внутреннее экранирование |
Серебряная медная полоса |
1.58±0.05 |
|
|
4 |
Внешнее экранирование |
Серебряная медная проволочная петля |
1.90±0.05 |
|
|
5 |
куртка |
Фейт |
2.20±0.13 |
|
| Затухание, мощность (условие испытания на уровне моря 20 градусов) | ||||||||||
|
Частота (ГГц) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Затухание (дБ/м) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Сила (w) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Электрические и механические свойства | |||||||
|
Частота (ГГц |
Импеданс (ω) |
Скорость передачи |
Емкость |
Экранирование |
Рабочая температура диапазон |
Минимальный радиус изгиба |
Диэлектрическое выдержанное напряжение |
|
67 ГГц |
50Ω |
82% |
94pf/m |
>90db |
-55 степень ~ +125 степень |
11 мм |
800В@DC |
|

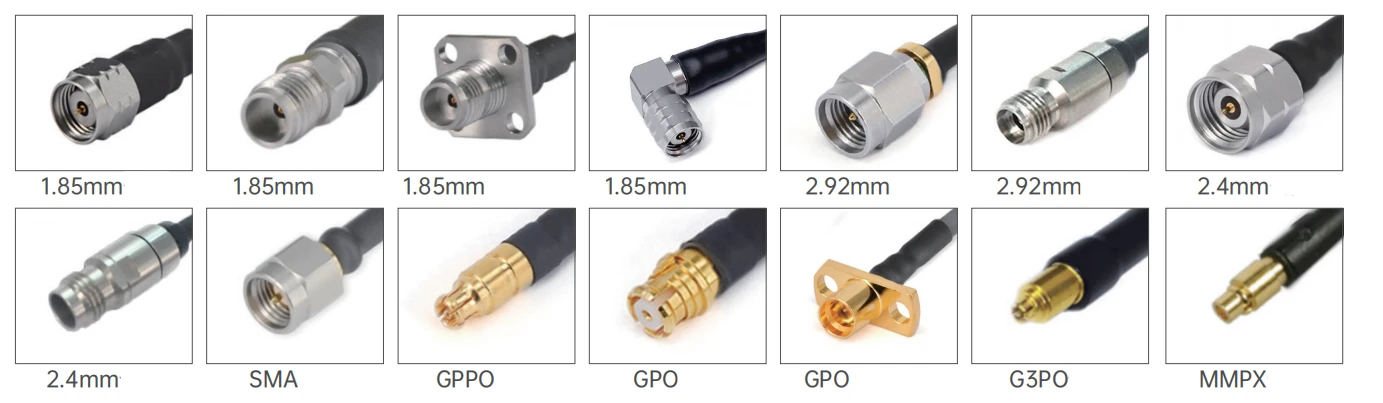

Общие модели и технические индикаторы
|
|||||||
|
Картина |
SKU |
Разъем 1 |
Разъем 2 |
Свободность |
Потеря возврата/VSWR |
|
|

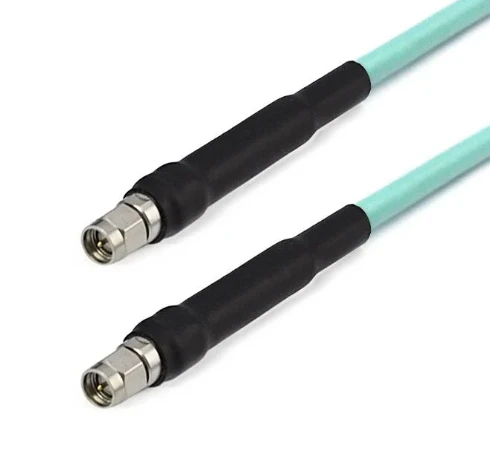

Fru 2- smmsmm-xxx |
SMA Мужчина |
SMA Мужчина |
DC -26.5 GHZ |
1.30 |
|
|
Fru 2- smmgpf-xxx |
SMA Мужчина |
GPO (SMP) женщина |
DC -26.5 GHZ |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA Мужчина |
GPO (SMP) самка с прямым углом |
DC -26.5 GHZ |
12 дБ |
|
|
Fru 2- smmgppf-xxx |
SMA Мужчина |
GPPO (мини-SMP) Женщина |
DC -26.5 GHZ |
13 дБ |
|
|
Fru 2- smmgppwf-xxx |
SMA Мужчина |
GPPO (мини-SMP) самка с прямым углом |
DC -26.5 GHZ |
12 дБ |
|
|
Fru 2- smffgpf-xxx |
SMA самка с фланцем из 4 отверстий |
GPO (SMP) женщина |
DC -18 GHZ |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA самка с фланцем из 4 отверстий |
GPPO (мини-SMP) Женщина |
DC -18 GHZ |
16 дБ |
|
|
Fru 2-292 m292m-xxx |
2,92 мм мужчины |
2,92 мм мужчины |
DC -40 GHZ |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 мм мужчины |
GPO (SMP) женщина |
DC -40 GHZ |
14 дБ |
|
|

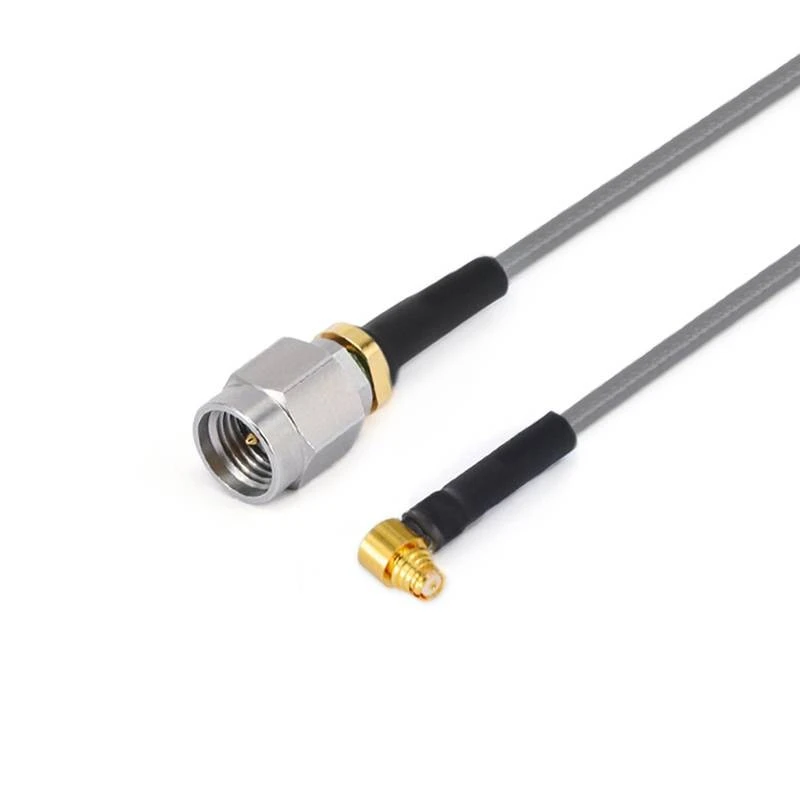

Fru 2-292 mgpwf-xxx |
2,92 мм мужчины |
GPO (SMP) самка с прямым углом |
DC -40 GHZ |
12 дБ |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 мм мужчины |
MMPX Мужчина |
DC -40 GHZ |
14 дБ |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 мм мужчины |
MMPX Женщина |
DC -40 GHZ |
14 дБ |
|
|
Fru 2-292 mg3pf-xxx |
2,92 мм мужчины |
G3PO (SMPS) Женская |
DC -40 GHZ |
14 дБ |
|
|
Fru 2-292 mgppwf-xxx |
2,92 мм мужчины |
GPPO (мини-SMP) самка с прямым углом |
DC -40 GHZ |
12 дБ |
|
|
Fru 2-292 m24m-xxx |
2,92 мм мужчины |
2,4 мм мужчины |
DC -40 GHZ |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 мм мужчины |
GPPO (мини-SMP) Женщина |
DC -40 GHZ |
14 дБ |
|
|
Fru 2-292 fg3pf-xxx |
2,92 мм самка |
G3PO (SMPS) Женская |
DC -40 GHZ |
14 дБ |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 мм самка с фланцем из 4 отверстий |
G3PO (SMPS) Женская |
DC -40 GHZ |
14 дБ |
|
|
Fru 2-292 fmmpxm-xxx |
2,92 мм самка |
MMPX Мужчина |
DC -40 GHZ |
14 дБ |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 мм самка с фланцем из 4 отверстий |
MMPX Мужчина |
DC -40 GHZ |
14 дБ |
|
|
Fru 2-292 ffgpf-xxx |
2,92 мм самка с фланцем из 4 отверстий |
GPO (SMP) женщина |
DC -40 GHZ |
14 дБ |
|
|
Fru 2-24 m24m-xxx |
2,4 мм мужчины |
2,4 мм мужчины |
DC -50 GHZ |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 мм мужчины |
GPO (SMP) женщина |
DC -40 GHZ |
14 дБ |
|
|
Fru 2-24 mgpwf-xxx |
2,4 мм мужчины |
GPO (SMP) самка с прямым углом |
DC -40 GHZ |
12 дБ |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 мм мужчины |
MMPX Мужчина |
DC -50 GHZ |
10 дБ |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 мм мужчины |
MMPX Мужчина |
DC -50 GHZ |
10 дБ |
|
|
Fru 2-24 mgppf-xxx |
2,4 мм мужчины |
GPPO (мини-SMP) Женщина |
DC -50 GHZ |
10 дБ |
|
|
Fru 2-24 mgppwf-xxx |
2,4 мм мужчины |
GPPO (мини-SMP) самка с прямым углом |
DC -50 GHZ |
10 дБ |
|
|
Fru 2-24 ffgpf-xxx |
2,4 мм самка с фланцем из 4 отверстий |
GPO (SMP) женщина |
DC -50 GHZ |
10 дБ |
|
|
Fru 2-24 ffgppf-xxx |
2,4 мм самка с фланцем из 4 отверстий |
GPPO (мини-SMP) Женщина |
DC -50 GHZ |
10 дБ |
|
|

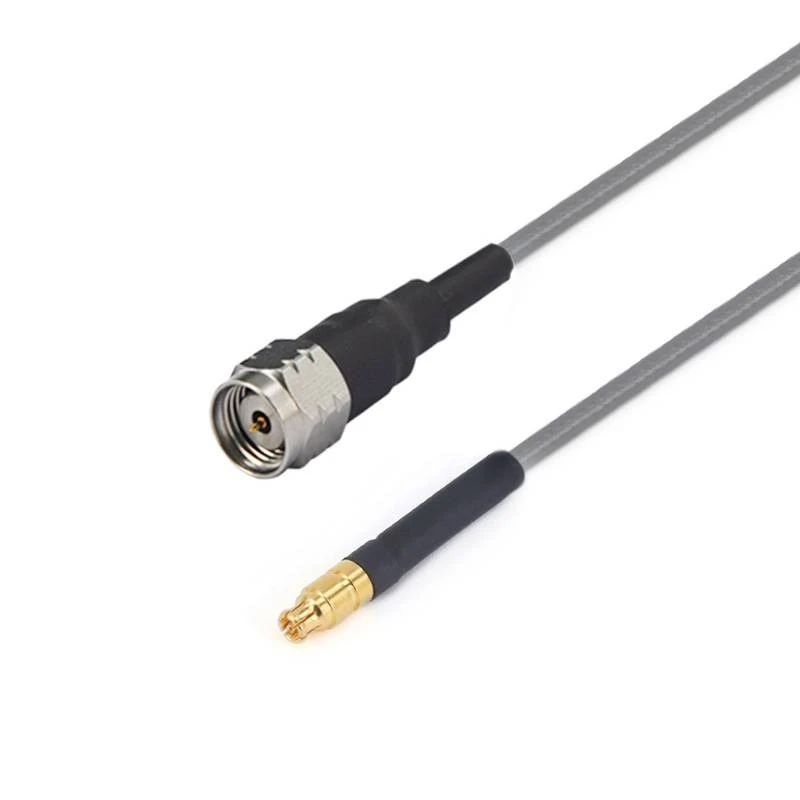

Fru 2-185 mgppf-xxx |
1,85 мм мужчины |
GPPO (мини-SMP) Женщина |
DC -67 GHZ |
10 дБ |
|
|
Fru 2-185 wmgppf-xxx |
1,85 мм самца с прямым углом |
GPPO (мини-SMP) Женщина |
DC -67 GHZ |
10 дБ |
|
|
Fru 2-185 mg3pf-xxx |
1,85 мм мужчины |
G3PO (SMPS) Женская |
DC -67 GHZ |
10 дБ |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 мм мужчины |
MMPX Мужчина |
DC -67 GHZ |
10 дБ |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 мм мужчины |
MMPX Женщина |
DC -67 GHZ |
10 дБ |
|
|
Fru 2-185 fgppf-xxx |
1,85 мм самка |
GPPO (мини-SMP) Женщина |
DC -67 GHZ |
10 дБ |
|
|
Fru 2-185 ffgppf-xxx |
1,85 мм самка с фланцем из 4 отверстий |
GPPO (мини-SMP) Женщина |
DC -67 GHZ |
10 дБ |
|
|
Fru 2-185 fg3pf-xxx |
1,85 мм самка |
G3PO (SMPS) Женская |
DC -67 GHZ |
10 дБ |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 мм самка с фланцем из 4 отверстий |
GPPO (мини-SMP) Женщина |
DC -67 GHZ |
10 дБ |
|
|

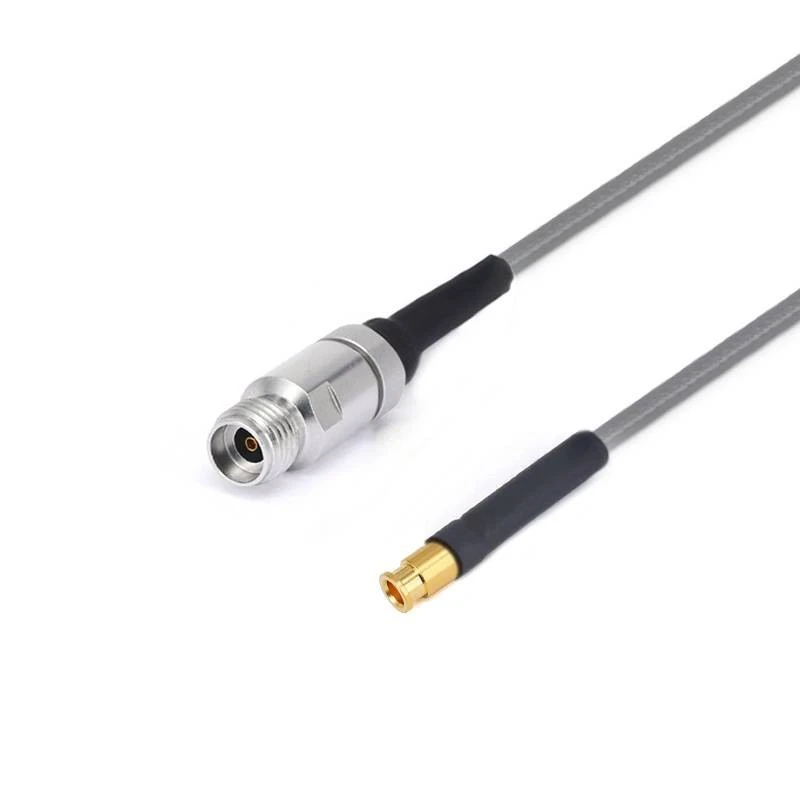

Fru 2-185 fmmpxm-xxx |
1,85 мм самка |
MMPX Мужчина |
DC -67 GHZ |
10 дБ |
|
|
Fru 2-185 fmmpxf-xxx |
1,85 мм самка |
MMPX Женщина |
DC -67 GHZ |
10 дБ |
| FRU3/GT3507 Сборка с низким уровнем потери в сборе кабеля (40 ГГц) | ||||
|
|
Диаметр структуры (мм) диаметр (мм) |
|||
|
1 |
Внутренний дирижер |
Серебряная покрытая медной сталью |
0.91±0.05 |
|
|
2 |
Изолятор |
Твердый PTFE |
2.69±0.05 |
|
|
3 |
Внутреннее экранирование |
Серебряная медная полоса |
2.86±0.05 |
|
|
4 |
Внешнее экранирование |
Серебряная медная проволочная петля |
3.28±0.05 |
|
|
5 |
куртка |
Фейт |
3.73±0.13 |
|
| Затухание, мощность (условие испытания на уровне моря 20 градусов) | |||||
|
Частота (ГГц) |
1 |
10 |
18 |
26.5 |
40 |
|
Затухание (дБ/м) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Сила (w) |
380 |
120 |
90 |
75 |
65 |
|
Электрические и механические свойства |
|||||||
|
Частота (ГГц) |
Импеданс (ω) |
Скорость передачи |
Емкость |
Экранирование |
Рабочая температура диапазон |
Минимальный радиус изгиба |
Механический стабильность фазы |
|
40 |
50 |
85% |
86 pf/m |
>90db |
-65 степень ~ +165 степень |
11 мм |
10 ГГц/3 градуса 18 ГГц/5 градусов |
|

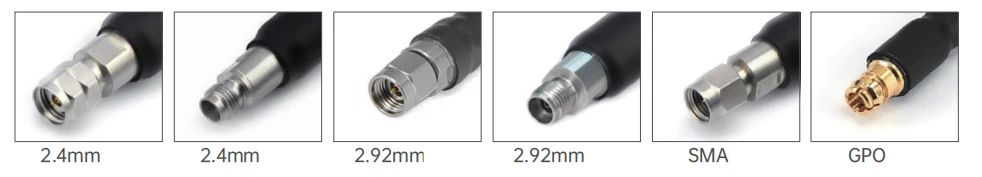

Общие модели и технические индикаторы
|
|||||||
|
Картина |
SKU |
Разъем 1 |
Разъем 2 |
Свободность |
Потеря возврата/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 мм мужчины |
2,92 мм мужчины |
DC -40 GHZ |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 мм мужчины |
2,4 мм мужчины |
DC -40 GHZ |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 мм мужчины |
2,4 мм мужчины |
DC -40 GHZ |
1.35 |
| FRA3/GT2501 Сборка с низким уровнем потери в сборе кабеля (26,5 ГГц) | ||||
|
|
Диаметр структуры (мм) диаметр (мм) |
|||
|
1 |
Внутренний дирижер |
Серебряная покрытая медной сталью |
1.45±0.05 |
|
|
2 |
Изолятор |
Твердый PTFE |
3.99±0.05 |
|
|
3 |
Внутреннее экранирование |
Серебряная медная полоса |
4.19±0.05 |
|
|
4 |
Внешнее экранирование |
Серебряная медная проволочная петля |
4.42±0.05 |
|
|
5 |
куртка |
Фейт |
5.21±0.13 |
|
| Затухание, мощность (условие испытания на уровне моря 20 градусов) | |||||
|
Частота (ГГц) |
1 |
5 |
10 |
18 |
26.5 |
|
Затухание (дБ/м) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Сила (w) |
800 |
350 |
--- |
100 |
--- |
|
Электрические и механические свойства |
|||||||
|
Частота (ГГц) |
Импеданс (ω) |
Скорость передачи |
Емкость |
Экранирование |
Рабочая температура диапазон |
Минимальный радиус изгиба |
Механический стабильность фазы |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100 дБ |
-65 степень ~ +165 степень |
6,35 мм |
10 ГГц/3 градуса 18 ГГц/5 градусов |
|
Общие модели и технические индикаторы
|
|||||||
|
Картина |
Sku |
Разъем 1 |
Разъем 2 |
Свободность |
Потеря возврата/VSWR |
|
|

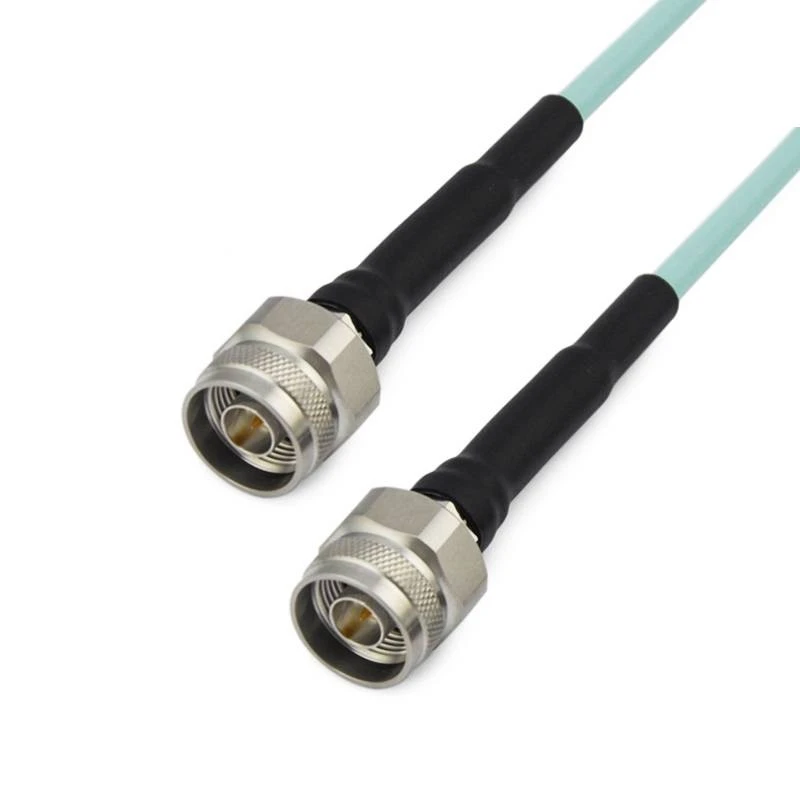

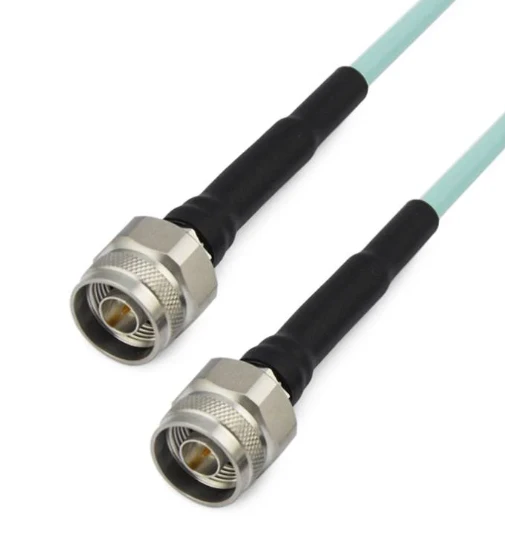

Fra 3- nmnm-xxx |
N Мужчина |
N Мужчина |
DC -18 GHZ |
1.25 |
|
|

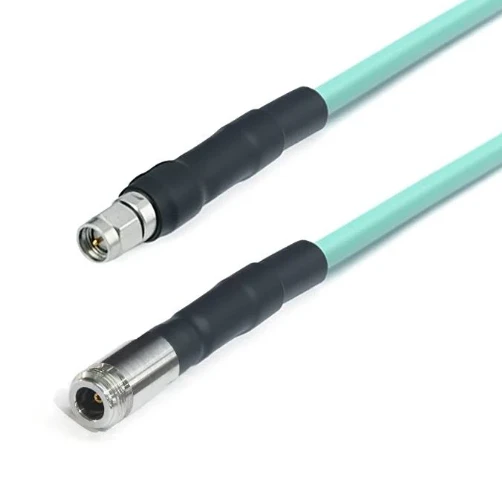

Fra 3- nfsmm-xxx |
N Женщина |
SMA Мужчина |
DC -18 GHZ |
1.25 |
|
|

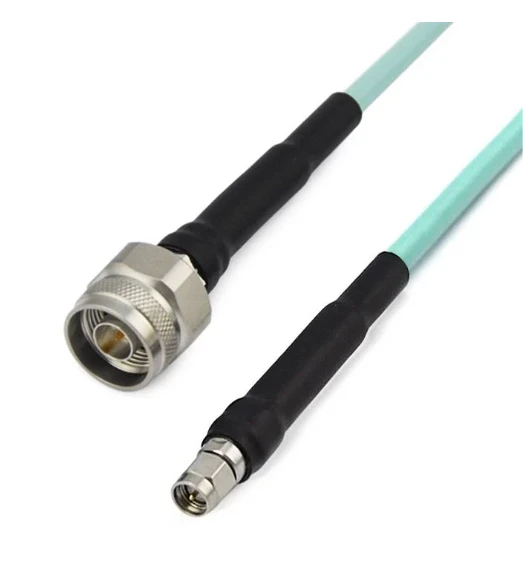

Fra 3- nmsmm-xxx |
N Мужчина |
SMA Мужчина |
DC -18 GHZ |
1.25 |
|
|
Fra 3- smmsmm-xxx |
SMA Мужчина |
SMA Мужчина |
DC -18 GHZ |
1.25 |
|
|

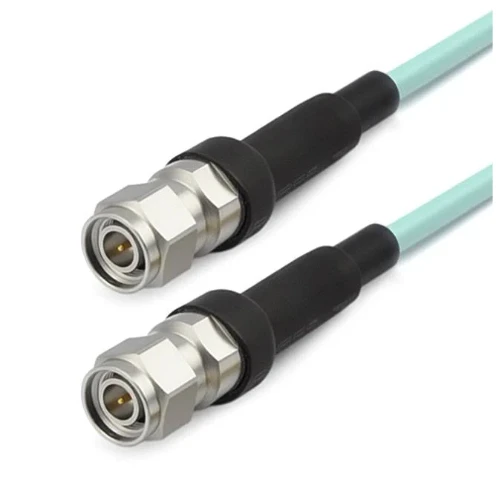

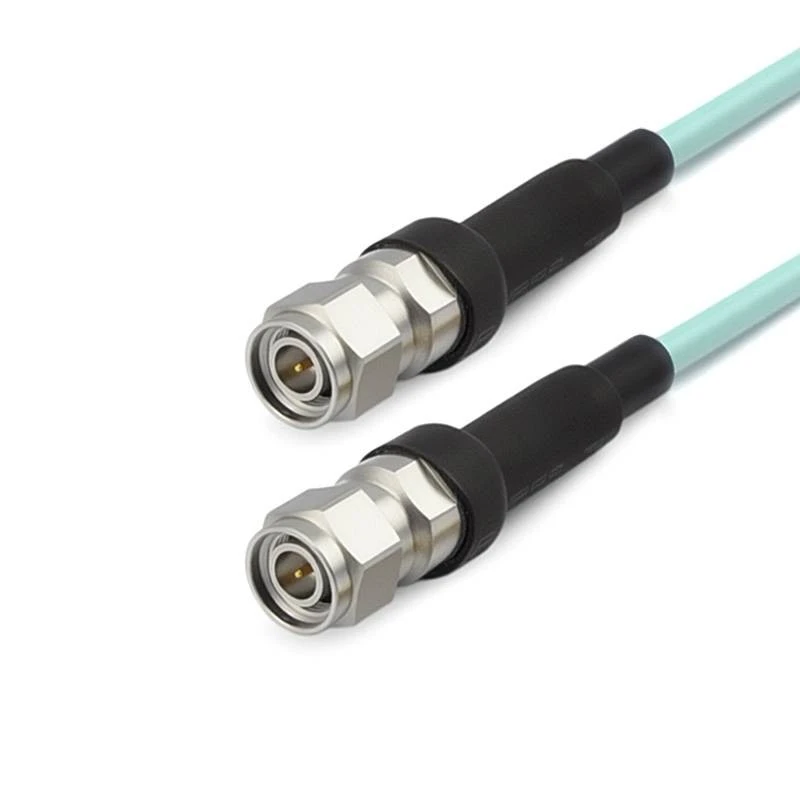

Fra 3- tncmtncm-xxx |
ТНК мужчина |
ТНК мужчина |
DC -18 GHZ |
1.30 |
горячая этикетка : Стабильная серия фазы низкой потери, США, поставщики, поставщики, поставщики, поставщики, поставщики, фабрика, FRA3 FRU2 FRU3 Сборка кабеля, Тестовые кабели общего назначения, Серия стабильной фазы низкой потери, РФ кабельные сборки, Кабельные сборки серии RG, Полу жесткие кабельные сборки
Отправить запрос
Вам также может понравиться
