Как проверить производительность RF -циркуляторов?

Тестирование производительности RF -циркуляторов является важным шагом в обеспечении их качества и надежности, особенно для такого поставщика, как мы. РЧ -циркуляторы являются пассивными три - или четыре - портовые устройства, которые позволяют радиочастотным сигналам течь в определенном направлении, как правило, циклическим образом. В этом блоге мы рассмотрим различные методы и соображения для тестирования производительности RF -циркуляторов.

Понимание оснований RF Cirgulators

Прежде чем углубляться в методы тестирования, важно иметь четкое понимание того, что такое РЧ -циркуляторы и как они работают. РЧ -циркуляторы предназначены для выделения различных частей радиочастотной системы, предотвращения отражений и обеспечения эффективного потока сигналов. Они обычно используются в таких приложениях, как радиолокационные системы, сети беспроводной связи и микроволновое испытательное оборудование.

Основной принцип RF -циркулятора основан на взаимодействии между магнитным полем и сигналом RF. Когда радиочастотный сигнал попадает в один порт циркулятора, он направлен на следующий порт в предварительно определенной последовательности. Это свойство делает циркуляторы полезным для разделения путей передачи и приема в РЧ -системах.

Ключевые параметры производительности

Существует несколько ключевых параметров производительности, которые необходимо проверить при оценке радиочастотного циркулятора. Эти параметры включают потерю вставки, изоляцию, возврат потерь и сдвиг фазы.

1. Вставка потеря
   Потеря внедрения - это количество энергии, которое теряется, когда радиочастотный сигнал проходит через циркулятор. Обычно он измеряется в децибелах (дБ). Низкая потеря вставки желательна, так как это указывает на то, что циркулятор эффективен при передаче радиочастотного сигнала. Для измерения потери вставки генератор сигналов используется для отправки известного радиочастотного сигнала в один порт циркулятора, и для измерения мощности в выходном порте используется счетчик мощности. Разница между входной мощностью и выходной мощностью заключается в потере вставки.

2. Изоляция
   Изоляция - это мера того, насколько хорошо циркулятор отделяет сигналы между различными портами. Это также измеряется в дБ. Высокая изоляция важна для предотвращения помех между различными частями радиочастотной системы. Чтобы измерить изоляцию, к одному порту применяется сигнал, и измеряется мощность на соседнем порте. Соотношение входной мощности к мощности в не прилегающем порту дает значение изоляции.

3. Возвращаяся потеря
   Потеря возврата - это мера количества энергии, которая отражается обратно от циркулятора. Это указывает на то, насколько хорошо циркулятор соответствует импедансу подключенной радиочастотной системы. Высокая доходная потеря желательна, поскольку это означает, что отражается меньше власти. Потеря возврата могут быть измерены с использованием сетевого анализатора, который посылает промежуточный радиочастотный сигнал в циркулятор и измеряет отраженный сигнал.

4. Фазовый сдвиг
   Фазовый сдвиг - это изменение фазы радиочастотного сигнала, когда он проходит через циркулятор. Это важно в приложениях, где необходимо управлять фазой сигнала, например, в антеннах по фазированной массиве. Фазовый сдвиг может быть измерен с использованием анализатора векторной сети, который может измерить как величину, так и фазу радиочастотного сигнала.



Тестирование оборудования

Чтобы проверить производительность RF -циркуляторов, требуются несколько типов оборудования. К ним относятся генераторы сигналов, счетчики мощности, сетевые анализаторы и анализаторы спектра.

1. Сигнальные генераторы
   Генераторы сигналов используются для генерации радиочастотных сигналов с конкретными частотами, амплитудами и форматами модуляции. Они необходимы для проверки потери вставки и изоляции РЧ -циркуляторов. Хороший генератор сигналов должен иметь широкий диапазон частот, высокую устойчивость мощности и низкий фазовый шум.

2. Мощные счетчики
   Измерители мощности используются для измерения мощности радиочастотного сигнала. Они используются в сочетании с генераторами сигналов для измерения потерь и изоляции вставки. Измеритель мощности должен иметь высокую точность и широкий динамический диапазон.

3. Сетевые анализаторы
   Анализаторы сети являются наиболее универсальным оборудованием для тестирования для RF -циркуляторов. Они могут одновременно измерить потерю внедрения, изоляцию, возврат и фазовый сдвиг. Анализатор сети отправляет в циркулятор обложенный радиочастотный сигнал и измеряет передаваемые и отраженные сигналы на разных частотах. Он также может отображать результаты в различных форматах, таких как диаграммы Смита и графики частотной характеристики.

4. Анализаторы спектра
   Анализаторы спектра используются для анализа частотного спектра радиочастотного сигнала. Они могут быть использованы для обнаружения любых нежелательных сигналов или гармоник, генерируемых циркулятором. Анализатор спектра может отображать мощность сигнала в зависимости от частоты, что позволяет легко идентифицировать любые проблемы, связанные с частотой.

Процедуры тестирования

Тестирование RF -циркуляторов обычно включает в себя следующие шаги:

1. Начальная настройка
   Перед началом тестирования необходимо откалибровать испытательное оборудование для обеспечения точных измерений. Циркулятор должен быть должным образом подключен к тестируемому оборудованию, а импеданс системы должен соответствовать импедансу циркулятора.

2. Измерение потерь вставки
   Генератор сигналов устанавливается на определенную частоту и амплитуду, и сигнал отправляется в один порт циркулятора. Измеритель мощности используется для измерения мощности в выходном порту. Потеря вставки рассчитывается путем вычитания выходной мощности из входной мощности. Это измерение повторяется на разных частотах для получения частоты вставки.

3. Измерение изоляции
   Сигнал применяется к одному порту циркулятора, а мощность в не смежном порту измеряется с использованием измерителя мощности. Изоляция рассчитывается как отношение входной мощности к мощности в не прилегающем порту. Подобно потере вставки, выделение измеряется на разных частотах для получения частотной реакции выделения.

4. Измерение потерь возврата
   Анализатор сети используется для измерения потери возврата. Анализатор сети отправляет в циркулятор обложенный сигнал RF, и измеряется отраженный сигнал. Потеря возврата отображается в сетевом анализаторе как функция частоты.

5. Измерение сдвига фазы
   Анализатор векторной сети используется для измерения фазовой сдвига. Анализатор векторной сети измеряет как величину, так и фазу радиочастотного сигнала при прохождении через циркулятор. Фазовый сдвиг рассчитывается как разница в фазе между входными и выходными сигналами.

Соображения для тестирования

При тестировании радиочастотных циркуляторов существует несколько соображений, которые необходимо учитывать.

1. Условия окружающей среды
   На производительность радиочастотных циркуляторов может повлиять такие условия окружающей среды, как температура, влажность и вибрация. Следовательно, тестирование должно проводиться в контролируемых условиях окружающей среды, чтобы обеспечить точные и повторяемые результаты.

2. Потери кабеля
   Кабели, используемые для подключения циркулятора к тестирующему оборудованию, могут внести потери и фазовые сдвиги. Эти потери следует учитывать при расчете параметров производительности циркулятора. Рекомендуется использовать качественные кабели с низкими потери и стабильные характеристики фазы.

3. Диапазон частот тестирования
   Диапазон частот тестирования должен охватывать весь диапазон рабочих частот циркулятора. Это гарантирует, что циркулятор хорошо работает в своем предполагаемом частотном спектре.

Заключение

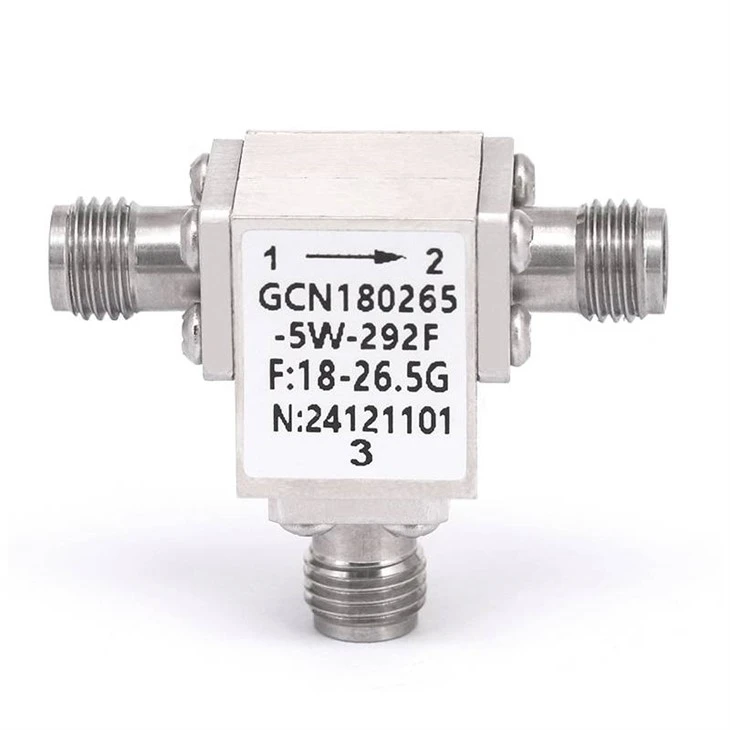

Тестирование производительности RF -циркуляторов является сложным, но важным процессом для обеспечения их качества и надежности. Измеряя ключевые параметры производительности, такие как потеря вставки, изоляция, возврат потерь и фазовый сдвиг, мы можем убедиться, что нашРФ коаксиальные циркуляторыСовместите самые высокие стандарты. В нашей компании мы стремимся обеспечить высококачественные радиочастотные циркуляторы, которые тщательно протестированы для обеспечения оптимальной производительности.

Если вам нужны RF -циркуляторы для вашей радиочастотной системы, мы приглашаем вас связаться с нами для обсуждения закупок. Наша команда экспертов готова помочь вам в выборе правильных циркуляторов для вашего конкретного приложения и ответить на любые ваши вопросы.

Ссылки

• Pozar, DM (2011). Микроволновая инженерия. Уайли.
• Коллин, Re (2001). Основы для микроволновой инженерии. Уайли.
