Каков стандарт интерфейса разъема адаптера SMA?

Как ведущий поставщик адаптеров SMA, я столкнулся с многочисленными запросами, касающимися стандартов интерфейса разъема этих важных компонентов. В этом блоге я углубляюсь в детали стандартов интерфейса разъема адаптера SMA, исследуя их значение, спецификации и то, как они сравниваются с другими типами адаптеров.

Понимание адаптера SMA

Подойный адаптер версии A (SMA) представляет собой широко используемый радиочастотный разъем (радиочастотный), известный своими превосходными характеристиками на высоких частотах. Он был разработан в 1960 -х годах и с тех пор стал одним из основных продуктов в различных отраслях, включая телекоммуникации, аэрокосмическую промышленность, тестирование и измерение. Разъемы SMA предназначены для обеспечения надежного и низкого уровня подключения потерь для радиочастотных сигналов, что делает их подходящими для таких приложений, как беспроводные системы связи, радиолокационные системы и микроволновое оборудование.

Стандарты интерфейса разъема

Стандарты интерфейса разъема адаптера SMA определяются несколькими ключевыми факторами, включая механические, электрические и экологические спецификации.

Механические спецификации

• Размер и размеры: SMA Connectors имеют стандартизированный размер. Внешний диаметр внешнего проводника мужского разъема составляет приблизительно 4,13 мм, в то время как внутренний диаметр внешнего проводника женского разъема предназначен для точного соответствия этого размера. Это обеспечивает уютную подгонку между мужскими и женскими разъемами, уменьшая утечку сигнала и поддержание стабильного соединения.
• Тип потока: SMA Connectors использует нить 5/16 - 24 UNF (Unified National Fine). Этот тип потока обеспечивает безопасное и надежное соединение, предотвращая свободные разъемы во время обычного использования. Поток также позволяет легко спариваться и снижение разъемов, что имеет решающее значение для приложений, где требуется частое соединение и отключение.
• Материал и отделка: Материалы, используемые в разъемах SMA, тщательно выбираются для обеспечения хорошей электропроводности и коррозионной стойкости. Внешний проводник обычно изготовлен из латуни или нержавеющей стали, в то время как внутренний проводник изготовлен из медного или медного сплава. Эти материалы часто покрывают золотом или серебром, чтобы улучшить их электрические характеристики и предотвратить окисление.

Электрические спецификации

• Импеданс: SMA -разъемы предназначены для того, чтобы иметь характерный импеданс 50 Ом. Это значение импеданса широко используется в РЧ -системах, поскольку оно обеспечивает хороший баланс между передачей мощности и отражением сигнала. Поддержание постоянного импеданса во всей радиочастотной системе имеет важное значение для минимизации потери сигнала и обеспечения точной передачи сигнала.
• Частотный диапазон: SMA -разъемы могут работать в широком диапазоне частот, обычно от DC (постоянный ток) до 18 ГГц. Тем не менее, производительность разъема может разлагать на более высоких частотах из -за таких факторов, как эффект кожи и диэлектрические потери. Для приложений, требующих более высоких частот, другие типы разъемов, такие как1,85 мм адаптерилиАдаптер 3,5 ммможет быть более подходящим.
• Потеря внедрения и потери возврата: Потеря вставки относится к количеству сигнальной мощности, которая теряется, когда сигнал проходит через разъем. Потеря возврата, с другой стороны, измеряет количество сигнальной мощности, которая отражается обратно от разъема. Низкие потери вставки и высокие потери возврата являются желательными характеристиками для разъемов SMA, поскольку они указывают на хорошую передачу сигнала и минимальное отражение сигнала.

Экологические спецификации

• Температурная диапазон: Разъемы SMA предназначены для работы в пределах определенного температурного диапазона, обычно от 55 ° C до +125 ° C. Этот широкий диапазон температур позволяет использовать разъемы в различных средах, включая суровые промышленные и наружные применения.
• Влага и коррозионная стойкость: Чтобы обеспечить надежную производительность во влажных или коррозионных средах, разъемы SMA часто покрываются защитным слоем. Это покрытие помогает предотвратить попадание влаги и других загрязняющих веществ в разъем, что в противном случае может вызвать коррозию и ухудшить электрические характеристики.

Сравнение с другими типами адаптеров

В то время как адаптеры SMA широко используются, на рынке доступны другие типы адаптеров, которые могут быть более подходящими для конкретных применений.

• GPO SMP -адаптер:GPO SMP -адаптерэто высокопроизводительный радиочастотный разъем, который предлагает несколько преимуществ по сравнению с адаптерами SMA. Разъемы SMP GPO имеют меньший размер и более высокий диапазон частот, как правило, до 65 ГГц. Они также обеспечивают более надежное и повторяемое соединение, что делает их идеальными для таких приложений, как передача передачи данных с высокой скоростью и микроволновое испытательное оборудование.
• 1,85 мм адаптер:1,85 мм адаптерпредназначен для Ultra - High - частотные приложения, с частотным диапазоном до 67 ГГц. Эти разъемы имеют очень небольшой размер и низкие потери вставки, что делает их подходящими для применений, где критические характеристики высокой частоты, такие как системы связи с миллиметровым волн и оборудование с высоким уровнем тестирования и измерения.

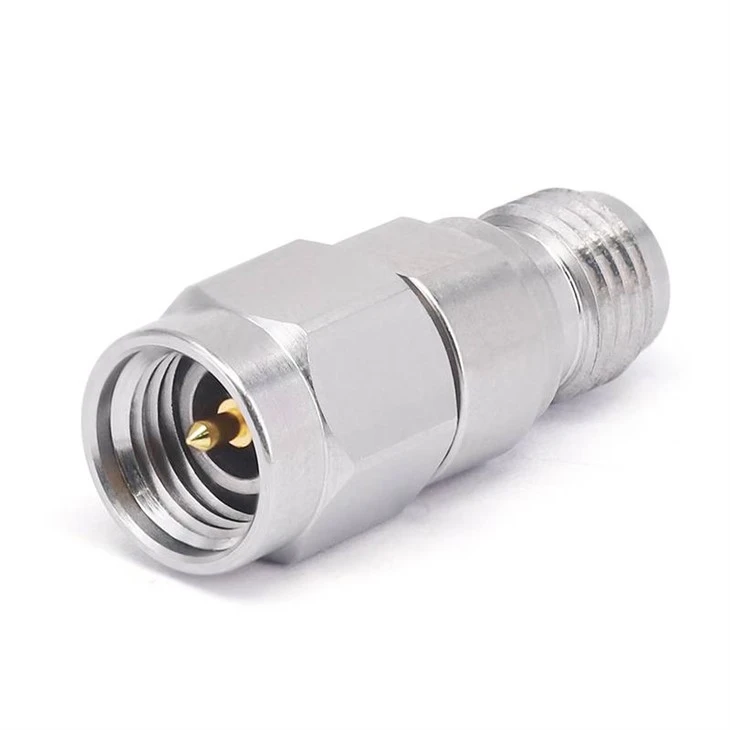

• Адаптер 3,5 мм:Адаптер 3,5 ммявляется популярным выбором для приложений, которые требуют баланса между высокой частотой и стоимостью. Он имеет частотный диапазон до 34 ГГц и предлагает хорошие электрические характеристики при относительно более низкой стоимости по сравнению с 1,85 мм адаптерами.

Важность соблюдения стандартов

Придерживание стандартов интерфейса разъема адаптеров SMA имеет решающее значение по нескольким причинам. Во -первых, это обеспечивает совместимость между различными компонентами в радиочастотной системе. Когда все разъемы в системе следуют тем же стандартам, их можно легко спарировать и понизить, снижая риск потери сигнала и сбой системы. Во -вторых, стандартные разъемы, совместимые с большей вероятностью соответствуют требованиям к производительности приложения. Следуя указанным механическим, электрическим и экологическим стандартам, разъемы могут обеспечить надежную и последовательную производительность по сравнению с предполагаемым рабочим диапазоном.

Почему выбирают наши адаптеры SMA

Как поставщик адаптеров SMA, мы стремимся предоставлять продукты высокого качества, которые соответствуют или превышают отраслевые стандарты. Наши адаптеры SMA производятся с использованием новейших технологий и самых качественных материалов, обеспечивающих превосходную производительность и надежность. Мы предлагаем широкий спектр адаптеров SMA, в том числе прямые, правые и угловые типы, для удовлетворения разнообразных потребностей наших клиентов.

В дополнение к нашим высококачественным продуктам, мы также предоставляем отличное обслуживание клиентов. Наша команда экспертов доступна, чтобы помочь вам в выборе правильного адаптера SMA для вашего приложения и ответить на любые ваши вопросы. Мы понимаем важность своевременной доставки, и мы стремимся, чтобы ваши заказы были обработаны и отправлены как можно быстрее.

Свяжитесь с нами для закупок

Если вы находитесь на рынке адаптеров SMA или у вас есть какие -либо вопросы о наших продуктах, мы рекомендуем вам связаться с нами. Наша команда продаж готова обсудить ваши требования и предоставить вам конкурентную цитату. Независимо от того, нужно ли вам небольшое количество для прототипа или большой объем для производственного проекта, мы можем удовлетворить ваши потребности. Давайте начнем разговор и найдем лучшее решение для ваших требований РЧ -разъема.

Ссылки

• «Справочник по разъемам RF и кабельной сборке», Artech House
• «Микроволновая инженерия», Дэвид М. Позар
