Каковы применения одноступенчатых радиочастотных изоляторов?

Одноступенчатые радиочастотные изоляторы являются важнейшими компонентами радиочастотных (РЧ) и микроволновых систем. Как ведущий поставщик радиочастотных изоляторов, я лично стал свидетелем разнообразия и постоянно расширяющегося применения этих устройств. В этом блоге я рассмотрю различные применения одноступенчатых радиочастотных изоляторов и то, как они способствуют эффективной работе различных систем.

1. Системы беспроводной связи

Системы беспроводной связи, такие как сотовые сети, Wi-Fi и спутниковая связь, в значительной степени полагаются на одноступенчатые радиочастотные изоляторы. В базовых станциях сотовой связи радиочастотные изоляторы используются для защиты усилителей высокой мощности (HPA) от отраженной мощности. Когда сигнал передается от HPA, существует вероятность отражения некоторой части мощности обратно из-за несоответствия импеданса в линии передачи или антенне. Эта отраженная мощность может привести к повреждению HPA и снижению его эффективности. Одноступенчатый радиочастотный изолятор, расположенный между HPA и антенной, позволяет прямому сигналу проходить с минимальными потерями, блокируя при этом отраженный сигнал.

Например, в современных базовых станциях 5G, которые работают на высоких частотах и ​​требуют передачи высокой мощности, крайне важно использование высокопроизводительных однокаскадных радиочастотных изоляторов. НашКоаксиальные радиочастотные изоляторы 26,5 ГГцспециально разработаны для удовлетворения требований приложений 5G миллиметрового диапазона. Эти изоляторы могут обрабатывать сигналы высокой мощности и обеспечивают превосходные характеристики изоляции, обеспечивая стабильную работу базовой станции.

В Wi-Fi роутерах используются радиочастотные изоляторы для улучшения качества сигнала и уменьшения помех. Они помогают изолировать различные радиочастотные компоненты, такие как усилитель мощности и антенну, предотвращая нежелательное соединение между ними. Это приводит к более надежному и эффективному соединению Wi-Fi.

2. Радарные системы

Радиолокационные системы широко используются в военной, авиационной и метеорологической сферах. Одноступенчатые радиочастотные изоляторы играют жизненно важную роль в радиолокационных системах, защищая передатчик от отраженной мощности. В радиолокационной системе передатчик посылает мощные радиочастотные импульсы, а антенна излучает эти импульсы в воздух. Когда импульсы сталкиваются с объектом, часть энергии отражается обратно к антенне, а затем к приемнику. Однако некоторая мощность также может быть отражена обратно в передатчик из-за несоответствия импедансов.

Одноступенчатый радиочастотный изолятор, расположенный между передатчиком и антенной, может предотвратить повреждение передатчика отраженной мощностью. Это также помогает поддерживать стабильность выходной мощности передатчика, что имеет решающее значение для точных радиолокационных измерений. Например, в военных радиолокационных системах, которые часто работают в суровых условиях и требуют высокой точности обнаружения, необходимо использование высококачественных одноступенчатых радиочастотных изоляторов. НашКоаксиальные радиочастотные изоляторы 18 ГГцподходят для радиолокационных применений в X-диапазоне, обеспечивая высокую изоляцию и низкие вносимые потери.

3. Испытательное и измерительное оборудование

Тестовое и измерительное оборудование, такое как анализаторы спектра, анализаторы цепей и генераторы сигналов, часто требует использования однокаскадных радиочастотных изоляторов. В этих приборах изоляторы используются для изоляции различных радиочастотных участков, предотвращая утечку сигнала и помехи. Например, в анализаторе спектра можно использовать ВЧ-изолятор для изоляции входного каскада от остальной части схемы, гарантируя, что входной сигнал будет точно измерен без влияния внутренней схемы.

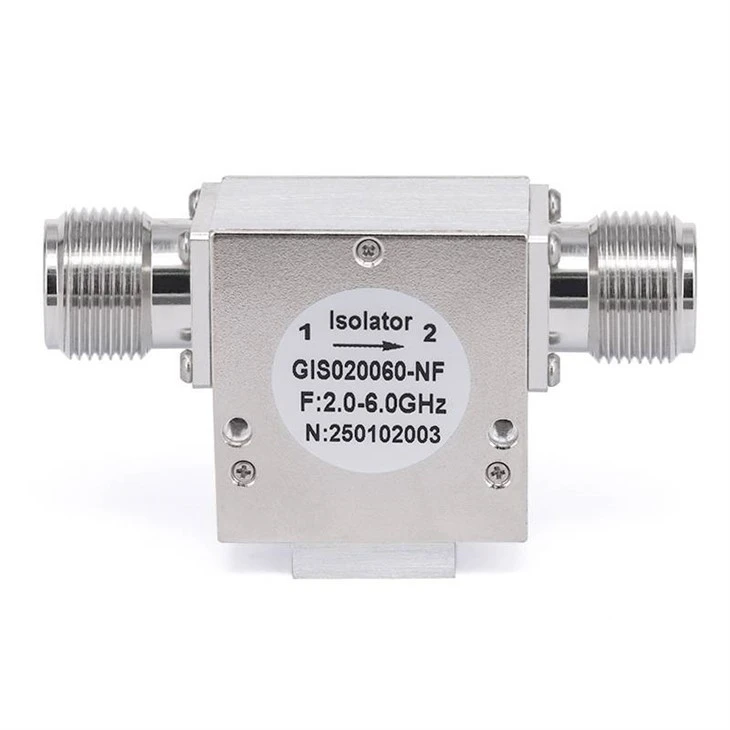

В генераторах сигналов для улучшения качества выходного сигнала используются изоляторы. Они могут предотвратить влияние изменений импеданса нагрузки на выходную мощность и стабильность частоты генератора сигналов. НашКоаксиальные радиочастотные изоляторы 6 ГГцидеально подходят для испытаний и измерений в низкочастотном диапазоне, обеспечивая надежную изоляцию и превосходные характеристики.

4. Медицинское оборудование

В медицинском оборудовании, таком как аппараты МРТ (магнитно-резонансной томографии) и устройства радиочастотной абляции, также используются одноступенчатые радиочастотные изоляторы. В аппаратах МРТ для защиты радиочастотных передатчиков от отраженной мощности используются радиочастотные изоляторы. Радиочастотные передатчики в аппаратах МРТ генерируют мощные радиочастотные импульсы для возбуждения ядер водорода в организме пациента. Одноступенчатый радиочастотный изолятор может обеспечить безопасность и стабильность радиочастотного передатчика, предотвращая повреждение отраженной мощности.

В устройствах радиочастотной абляции, которые используются для лечения различных заболеваний путем подачи радиочастотной энергии к целевой ткани, для управления подачей радиочастотной энергии используются изоляторы. Они помогают гарантировать, что радиочастотная энергия точно доставляется к целевой ткани, не причиняя вреда другим частям тела.

5. Системы вещания

В системах радиовещания, включая радио- и телевещание, для улучшения характеристик передатчиков используются одноступенчатые радиочастотные изоляторы. В радиовещании ВЧ-изоляторы используются для защиты усилителя мощности от отраженной мощности и обеспечения стабильности передаваемого сигнала. Они также помогают уменьшить помехи между различными радиочастотными компонентами в системе вещания.

В телевизионном вещании, особенно в передатчиках телевидения высокой четкости и цифрового телевидения, крайне важно использовать высококачественные однокаскадные радиочастотные изоляторы. Эти изоляторы могут обрабатывать сигналы высокой мощности и обеспечивают превосходные характеристики изоляции, обеспечивая четкую и надежную передачу телевизионных сигналов.

Преимущества наших одноступенчатых радиочастотных изоляторов

Как профессиональный поставщик радиочастотных изоляторов, мы предлагаем широкий ассортимент одноступенчатых радиочастотных изоляторов со многими преимуществами. Наши изоляторы разработаны с использованием передовых технологий и высококачественных материалов, обеспечивающих высокую производительность и надежность. Они имеют низкие вносимые потери, что означает, что они позволяют прямому сигналу проходить с минимальным затуханием. В то же время они обеспечивают высокую изоляцию, эффективно блокируя отраженный сигнал.

Наши изоляторы также легко настраиваемы. Мы можем спроектировать и изготовить изоляторы в соответствии с конкретными требованиями наших клиентов, такими как различные частоты, уровни мощности и размеры корпуса. Это позволяет нам удовлетворять разнообразные потребности различных приложений.

Свяжитесь с нами для закупок

Если вы заинтересованы в наших одноступенчатых радиочастотных изоляторах или у вас есть какие-либо вопросы об их применении, пожалуйста, свяжитесь с нами. У нас есть профессиональная команда продаж, которая может предоставить вам подробную информацию о продукте и техническую поддержку. Независимо от того, работаете ли вы в сфере беспроводной связи, радиолокации, испытаний и измерений, медицины или радиовещания, мы можем предложить вам наиболее подходящие радиочастотные изоляторы для ваших нужд. Давайте работать вместе, чтобы добиться повышения производительности ваших радиочастотных систем.

Ссылки

• Позар, Д.М. (2011). Микроволновая техника. Уайли.
• Коллин, Р.Э. (2001). Основы микроволновой техники. Уайли - Межнаучный.
