Каков диапазон частот тестовых кабелей VNA?

Как поставщика тестовых кабелей VNA, меня часто спрашивают о частотном диапазоне этих важных компонентов в области испытаний и измерений. В этом блоге я подробно расскажу о частотном диапазоне тестовых кабелей VNA, о том, почему он важен и как он влияет на ваши приложения для тестирования.

Общие сведения о тестовых кабелях VNA

VNA, или векторный сетевой анализатор, представляет собой мощный инструмент, используемый для измерения сетевых параметров электрических сетей. Тестовые кабели VNA являются важнейшим связующим звеном между VNA и тестируемым устройством (DUT). Они предназначены для точной передачи тестовых сигналов от ВАЦ к ИУ и обратно, обеспечивая надежные и точные измерения.

Тестовые кабели VNA разработаны с учетом жестких требований высокочастотных испытаний. Они бывают различных типов, включая гибкие, полужесткие и подходящие кабели, каждый из которых имеет свой набор характеристик и областей применения. Вы можете ознакомиться с нашим широким ассортиментомТестовые кабели VNAчтобы найти тот, который соответствует вашим потребностям.

Диапазон частот тестовых кабелей VNA

Частотный диапазон тестовых кабелей VNA является ключевой характеристикой, определяющей пригодность кабеля для различных задач тестирования. Это относится к диапазону частот, в котором кабель может эффективно передавать сигналы с приемлемыми уровнями затухания, обратных потерь и стабильности фазы.

Низкочастотный диапазон

Большинство тестовых кабелей VNA могут работать на частотах от нескольких килогерц (кГц). На низких частотах электрические характеристики кабеля относительно стабильны, а затухание минимально. Этот низкочастотный диапазон часто используется для основных электрических испытаний, таких как измерение сопротивления и емкости компонентов.

Высокочастотный диапазон

Высокочастотный предел тестовых кабелей VNA может существенно различаться в зависимости от типа и конструкции кабеля. Для стандартных гибких тестовых кабелей VNA верхний предел частоты может находиться в диапазоне от 26,5 до 40 ГГц. Эти кабели обычно используются в приложениях общего назначения для радиочастотных и микроволновых испытаний.

С другой стороны, полужесткие кабели могут обеспечить гораздо более высокие частоты. Обычно они могут работать на частоте до 67 ГГц, а в некоторых случаях даже выше. Полужесткие кабели предпочтительны для высокопроизводительных приложений, где требуются низкие потери и превосходная фазовая стабильность, например, в аэрокосмической и оборонной промышленности.

Соответствующие кабели представляют собой компромисс между гибкими и полужесткими кабелями. Они предлагают хороший баланс гибкости и высокочастотных характеристик с диапазоном частот обычно до 40 ГГц.

Важность частотного диапазона

Частотный диапазон тестовых кабелей VNA имеет первостепенное значение по нескольким причинам:

Точность измерения

Для точных измерений необходимо использовать тестовый кабель ВАЦ с соответствующим диапазоном частот. Если частотный диапазон кабеля слишком мал для тестовой частоты, затухание сигнала будет чрезмерным, что приведет к неточным показаниям. С другой стороны, использование кабеля с гораздо более высоким частотным диапазоном, чем необходимо, может оказаться более дорогим и не дать никаких дополнительных преимуществ.

Совместимость с ТУ

Частотный диапазон кабеля должен быть совместим с частотными характеристиками тестируемого устройства (ТУ). Например, если вы тестируете высокочастотный радиочастотный компонент, работающий на частоте 30 ГГц, вам понадобится тестовый кабель ВАЦ, способный работать на частотах как минимум до 30 ГГц.

Производительность системы

В системе тестирования VNA на общую производительность сильно влияют характеристики тестовых кабелей. Кабель с широким и подходящим частотным диапазоном может помочь сохранить целостность тестовых сигналов, гарантируя, что ВАЦ сможет точно измерить сетевые параметры тестируемого устройства.

Факторы, влияющие на частотный диапазон

На диапазон частот тестовых кабелей VNA могут повлиять несколько факторов:

Кабельное строительство

Конструкция кабеля, включая тип проводника, диэлектрический материал и экранирование, играет важную роль в определении его частотного диапазона. Например, кабели с высококачественными диэлектрическими материалами, такими как ПТФЭ (политетрафторэтилен), могут обеспечить лучшие характеристики на высоких частотах благодаря своим низким характеристикам потерь.

Тип разъема

Тип разъемов, используемых в кабеле, также влияет на его частотный диапазон. Высококачественные разъемы, такие как SMA (субминиатюрная версия A), разъемы 2,92 мм и 1,85 мм, предназначены для работы с высокими частотами и обеспечивают хорошее электрическое соединение. Использование неправильного типа разъема может ограничить частотные характеристики кабеля.

Длина кабеля

Длина кабеля может повлиять на его частотный диапазон. Более длинные кабели обычно имеют более высокое затухание, особенно на высоких частотах. Поэтому важно выбрать подходящую длину кабеля в зависимости от требований к тестированию и доступного места в испытательной установке.

Калибровка и диапазон частот

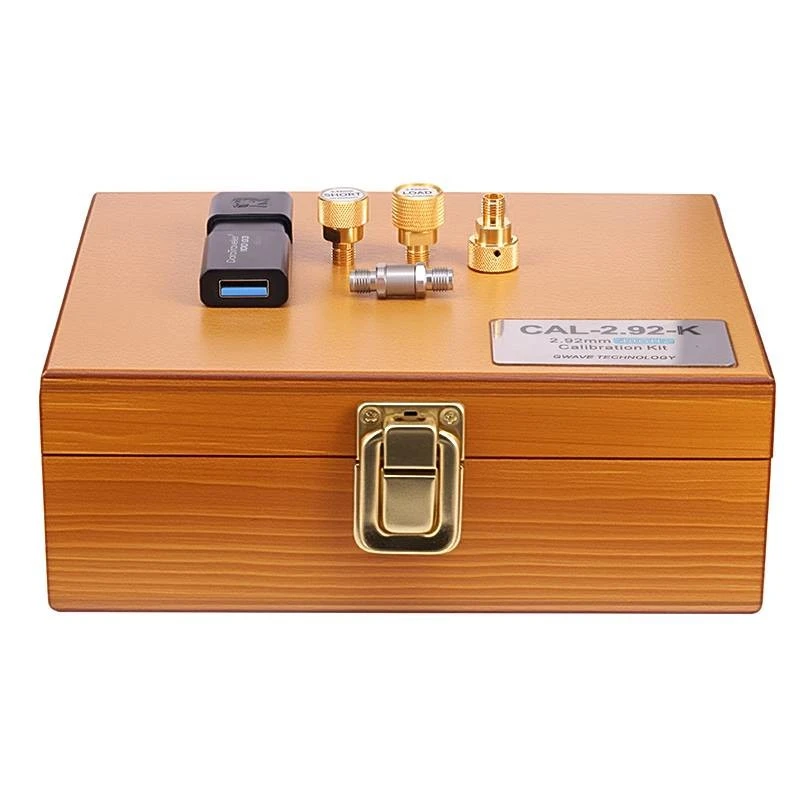

Калибровка является важным этапом тестирования векторных анализаторов цепей, обеспечивающим точность измерений.Калибровочные комплектыиспользуются для компенсации ошибок, вносимых тестовыми кабелями, разъемами и самим ВАЦ.

Процесс калибровки обычно выполняется в определенном диапазоне частот. Важно убедиться, что диапазон частот калибровки соответствует диапазону частот тестовых кабелей ВАЦ и тестируемого устройства. Если калибровка выполнена неправильно, результаты измерений могут быть неточными, особенно на краях частотного диапазона.

Выбор подходящего тестового кабеля VNA в зависимости от диапазона частот

При выборе тестового кабеля VNA крайне важно учитывать диапазон частот вашего приложения для тестирования. Вот несколько шагов, которые помогут вам сделать правильный выбор:

1. Определите частоту испытаний: Определите диапазон частот сигналов, которые необходимо измерить. Это даст вам четкое представление о минимальном диапазоне частот, необходимом для кабеля.
2. Учитывайте требования к приложению: Если вы работаете над высокопроизводительным приложением, например, над тестированием 5G или спутниковой связью, вам может понадобиться кабель с более широким и более высоким частотным диапазоном. Для испытаний общего назначения может быть достаточно стандартного гибкого кабеля с умеренным диапазоном частот.
3. Оцените характеристики кабеля: помимо диапазона частот обратите внимание на другие характеристики кабеля, такие как затухание, обратные потери и стабильность фазы. Эти факторы также могут повлиять на точность измерений и общую производительность испытательной системы.

Заключение

Частотный диапазон тестовых кабелей VNA является важнейшей характеристикой, которая напрямую влияет на точность и надежность измерений вашего VNA. Как поставщик испытательных кабелей VNA, мы понимаем важность предоставления кабелей с правильным диапазоном частот для ваших конкретных приложений.

Если вы ищете тестовые кабели VNA или у вас есть какие-либо вопросы о диапазоне частот и его значениях, пожалуйста, не стесняйтесь обращаться к нам. Наша команда экспертов готова помочь вам в выборе лучших кабелей для ваших нужд тестирования и провести вас через процесс закупок.
