Каковы электрические свойства коаксиальных разъемов?

Коаксиальные разъемы, обычно называемые коаксиальными разъемами, являются основными компонентами современных электрических и электронных систем. Как ведущий поставщик коаксиальных разъемов, я воочию убедился в решающей роли, которую эти разъемы играют в обеспечении эффективной передачи сигналов в различных приложениях. В этом сообщении блога я углублюсь в электрические свойства коаксиальных разъемов, исследую, как эти характеристики влияют на производительность и почему они важны в различных сценариях.

Импеданс

Одним из наиболее важных электрических свойств коаксиальных разъемов является импеданс. Импеданс, измеряемый в Омах (Ом), представляет собой сопротивление протеканию переменного тока (AC) в цепи. В случае коаксиальных разъемов согласование импеданса важно для минимизации отражения сигнала и максимизации передачи мощности.

Большинство коаксиальных разъемов имеют характеристическое сопротивление 50 Ом или 75 Ом. Выбор между этими двумя значениями зависит от конкретного приложения. Например, разъемы 50 Ом обычно используются в радиочастотных (РЧ) и микроволновых приложениях, таких как телекоммуникации, радиолокационные системы и беспроводные сети. Это связано с тем, что сопротивление 50 Ом обеспечивает хороший компромисс между пропускной способностью и затуханием сигнала. С другой стороны, разъемы 75 Ом обычно используются в видео- и аудиоприложениях, включая кабельное телевидение (CATV), спутниковое телевидение и системы мультимедийного интерфейса высокой четкости (HDMI), где низкая потеря сигнала является основной задачей.

Если коаксиальный разъем не имеет надлежащего импеданса и не согласован с подключенным кабелем и оборудованием, происходит отражение сигнала. Эти отражения могут вызвать стоячие волны, которые приводят к снижению качества сигнала, увеличению шума и снижению эффективности передачи энергии. Поэтому важно выбирать коаксиальные разъемы с правильным импедансом для конкретного применения, чтобы обеспечить оптимальную производительность.

Вносимая потеря

Вносимые потери — еще одно важное электрическое свойство коаксиальных разъемов. Он измеряет мощность сигнала, которая теряется при прохождении сигнала через разъем. Вносимые потери обычно выражаются в децибелах (дБ) и зависят от нескольких факторов, включая конструкцию разъема, качество используемых материалов и частоту сигнала.

На более низких частотах вносимые потери обусловлены главным образом сопротивлением проводников разъема. По мере увеличения частоты другие факторы, такие как диэлектрические потери и потери на излучение, становятся более значимыми. Высококачественные коаксиальные разъемы спроектированы так, чтобы минимизировать вносимые потери, гарантируя передачу как можно большей мощности сигнала от источника к нагрузке.

На вносимые потери коаксиального разъема может влиять его физическая конструкция. Например, разъемы с плохим контактом между внутренними и внешними проводниками или с воздушными зазорами в диэлектрическом материале могут иметь более высокие вносимые потери. Кроме того, обработка поверхности проводников также может влиять на вносимые потери. Разъемы с гладкими, чистыми поверхностями проводников обычно имеют меньшие вносимые потери по сравнению с разъемами с шероховатыми или окисленными поверхностями.

Возвратная потеря

Обратные потери тесно связаны с согласованием импедансов и являются мерой мощности сигнала, отраженного обратно от разъема. Он также выражается в децибелах (дБ) и рассчитывается как отношение отраженной мощности к падающей мощности. Высокое значение обратных потерь указывает на хорошее согласование импедансов и низкие отражения сигнала.

Возвратные потери являются важным параметром, поскольку отражения сигнала могут вызвать помехи и ухудшить общую производительность системы. В радиочастотных и микроволновых приложениях высокие обратные потери имеют решающее значение для поддержания целостности передаваемого сигнала. Например, в системе беспроводной связи плохие обратные потери в коаксиальных разъемах могут привести к снижению мощности сигнала, увеличению частоты битовых ошибок и уменьшению дальности действия.

Чтобы добиться высоких обратных потерь, коаксиальные разъемы должны быть спроектированы и изготовлены с высокой точностью. Это включает в себя обеспечение правильного выравнивания внутренних и внешних проводников, использование высококачественных диэлектрических материалов и соблюдение жестких допусков в процессе производства.

Емкость

Емкость — это способность коаксиального разъема накапливать электрическую энергию в электрическом поле. Он измеряется в пикофарадах (пФ) и определяется физическими размерами разъема, диэлектрической постоянной изоляционного материала и расстоянием между внутренним и внешним проводниками.

В коаксиальном разъеме емкость может влиять на скорость распространения сигнала и частотную характеристику. Более высокое значение емкости может привести к снижению скорости распространения сигнала и снижению высокочастотных характеристик разъема. Поэтому коаксиальные разъемы имеют низкие и стабильные значения емкости, чтобы обеспечить быструю и точную передачу сигнала.

Выбор диэлектрического материала может существенно повлиять на емкость коаксиального разъема. Например, разъемы, в которых используются материалы с низкой диэлектрической постоянной, такие как воздух или ПТФЭ (политетрафторэтилен), обычно имеют более низкие значения емкости по сравнению с разъемами, в которых используются материалы с высокой диэлектрической постоянной.

Индуктивность

Индуктивность — это свойство коаксиального разъема, которое противодействует изменениям тока, протекающего через него. Оно измеряется в наногенри (нГн) и связано с магнитным полем, создаваемым током в проводниках разъема.

Подобно емкости, индуктивность может влиять на скорость распространения сигнала и частотную характеристику коаксиального разъема. Высокие значения индуктивности могут вызвать искажение сигнала и снижение высокочастотных характеристик. Коаксиальные разъемы спроектированы так, чтобы минимизировать индуктивность за счет использования проводников правильной геометрии и материалов.

Например, внутренний и внешний проводники коаксиального разъема расположены таким образом, что магнитные поля, создаваемые токами в двух проводниках, в некоторой степени компенсируют друг друга, уменьшая общую индуктивность разъема.

Диэлектрическое выдерживаемое напряжение

Диэлектрическое выдерживаемое напряжение, также известное как напряжение пробоя, — это максимальное напряжение, которое коаксиальный разъем может выдержать без электрического пробоя. Электрический пробой происходит, когда диэлектрический материал между внутренним и внешним проводниками разъема не изолирует два проводника, позволяя току течь через диэлектрик.

Это свойство имеет решающее значение в приложениях, где присутствуют сигналы высокого напряжения. Например, в некоторых усилителях мощности ВЧ и высоковольтном испытательном оборудовании коаксиальные разъемы должны выдерживать высокие напряжения без выхода из строя. Диэлектрическое выдерживаемое напряжение коаксиального разъема зависит от типа используемого диэлектрического материала, толщины диэлектрического слоя и физической конструкции разъема.

Эффективность экранирования

Эффективность экранирования — это мера того, насколько хорошо коаксиальный разъем может предотвращать попадание электромагнитных помех (EMI) в разъем или из него. В современных электронных системах электромагнитные помехи могут вызывать серьезные проблемы, такие как помехи сигнала, повреждение данных и неисправность оборудования.

Коаксиальные разъемы имеют внешний проводник, который действует как экран и защищает внутренний проводник от внешних электромагнитных помех. Эффективность экранирования коаксиального разъема обычно выражается в децибелах (дБ) и зависит от материала, толщины и конструкции внешнего проводника.

В высококачественных коаксиальных разъемах для внешнего проводника используются материалы с высокой электропроводностью, такие как медь или алюминий, что обеспечивает эффективное экранирование. Кроме того, на эффективность экранирования может влиять конструкция разъема, включая соединение между внешним проводником и экраном кабеля.

Применение коаксиальных разъемов на основе электрических свойств

Электрические свойства коаксиальных разъемов определяют их пригодность для различных применений. Например, в телекоммуникациях, где решающее значение имеют высокая скорость передачи данных и низкие потери сигнала, требуются разъемы с низкими вносимыми потерями, высокими обратными потерями и соответствующим согласованием импеданса. В медицинской сфере, где надежность и низкий уровень помех имеют важное значение, предпочтительны коаксиальные разъемы с хорошей эффективностью экранирования и высоким диэлектрическим выдерживаемым напряжением.

В аэрокосмической и оборонной промышленности коаксиальные разъемы должны быть способны работать в суровых условиях, включая высокие температуры, высокое давление и высокий уровень вибрации. Поэтому необходимы разъемы со стабильными электрическими свойствами в экстремальных условиях.

Сопутствующие товары

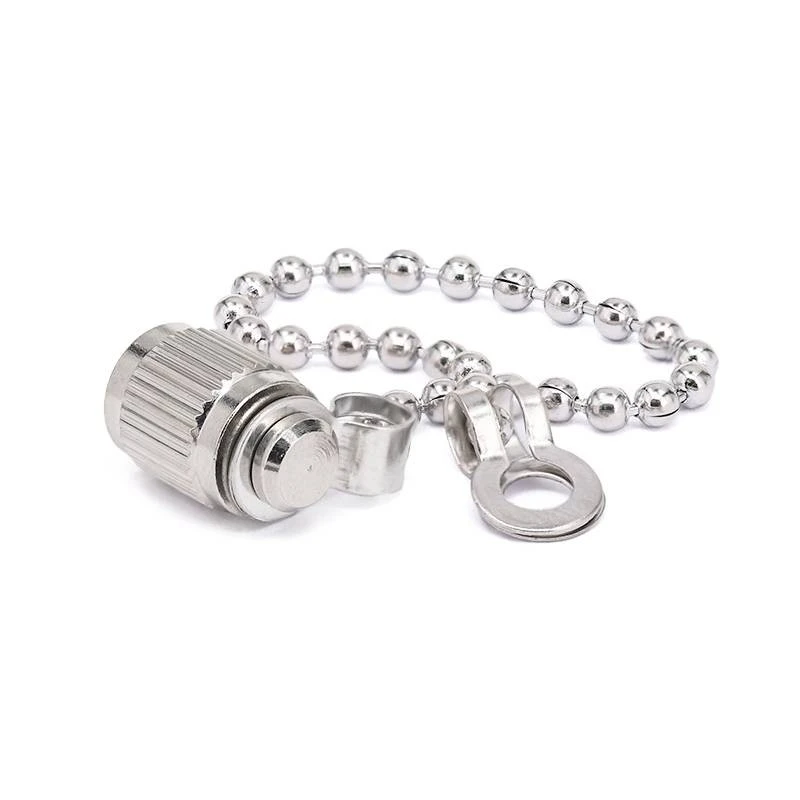

Как поставщик коаксиальных разъемов, мы также предлагаем ряд сопутствующих продуктов, которые могут повысить производительность и функциональность ваших коаксиальных систем. Например,Стеклянные бусиныможет использоваться для улучшения изоляции и механической стабильности коаксиальных разъемов. НашСменные на месте разъемыобеспечивают гибкость и простоту установки в полевых условиях, в то же времяПылезащитные колпачки разъемапомогают защитить разъемы от пыли, грязи и влаги, обеспечивая долговременную надежность.

Заключение

В заключение отметим, что электрические свойства коаксиальных разъемов, включая импеданс, вносимые потери, обратные потери, емкость, индуктивность, диэлектрическое выдерживаемое напряжение и эффективность экранирования, играют жизненно важную роль в определении производительности электрических и электронных систем. Как поставщик, мы понимаем важность этих свойств и стремимся предоставлять высококачественные коаксиальные разъемы, отвечающие разнообразным потребностям наших клиентов.

Если вы ищете коаксиальные разъемы или сопутствующие товары, мы приглашаем вас связаться с нами для подробного обсуждения ваших конкретных требований. Наша команда экспертов готова помочь вам в выборе разъемов, подходящих для вашего применения, чтобы обеспечить оптимальную производительность и надежность.
