Каковы электрические свойства испытательных кабелей VNA?

Привет! Как поставщик тестовых кабелей VNA, я очень рад возможности вместе с вами погрузиться в электрические свойства этих изящных кабелей.

Прежде всего, давайте поговорим о том, что такое тестовые кабели VNA. Они являются важнейшими компонентами в области испытаний и измерений. VNA означает векторный сетевой анализатор, и эти кабели используются для подключения анализатора к тестируемому устройству. Если вы хотите узнать о них больше, вы можете перейти по этой ссылке:Тестовые кабели VNA.

Одним из наиболее важных электрических свойств испытательных кабелей VNA является характеристический импеданс. Характеристический импеданс – это, по сути, отношение напряжения к току бегущей волны по кабелю. Для большинства тестовых кабелей VNA стандартное характеристическое сопротивление составляет 50 Ом. Это связано с тем, что большая часть радиочастотного оборудования рассчитана на работу с сопротивлением 50 Ом. Когда импеданс кабеля соответствует импедансу оборудования, это обеспечивает максимальную передачу мощности и минимизирует отражения сигнала.

Позвольте мне привести вам пример. Представьте, что вы пытаетесь налить воду через шланг. Если шланг перекручен, поток воды будет нарушен, и часть воды может даже выплеснуться обратно. Аналогичным образом, если импеданс тестового кабеля ВАЦ не соответствует импедансу ВАЦ или тестируемого устройства, сигнал может отразиться обратно, что приведет к ошибкам в измерениях. Таким образом, наличие правильного характеристического импеданса похоже на наличие гладкого шланга для ваших электрических сигналов.

Еще одним ключевым свойством является затухание. Затухание означает потерю мощности сигнала при его прохождении по кабелю. Он измеряется в децибелах на единицу длины (дБ/м или дБ/фут). Величина затухания зависит от нескольких факторов, таких как частота сигнала, длина кабеля и конструкция кабеля.

Более высокие частоты имеют тенденцию испытывать большее затухание, чем более низкие частоты. Это связано с тем, что на более высоких частотах электрические сигналы сильнее взаимодействуют с материалами кабеля, в результате чего больше энергии рассеивается в виде тепла. Например, тестовый кабель ВАЦ может иметь затухание 0,5 дБ/м на частоте 1 ГГц, но оно может увеличиться до 2 дБ/м на частоте 10 ГГц.

Длина кабеля также играет большую роль. Чем длиннее кабель, тем сильнее будет затухать сигнал. Итак, когда вы выбираете тестовый кабель VNA, вам необходимо учитывать расстояние между VNA и тестируемым устройством. Если вам необходимо измерить сигналы на большом расстоянии, вы можете выбрать кабель с меньшим затуханием или использовать усилители сигнала для повышения мощности сигнала.

КСВН, или коэффициент стоячей волны по напряжению, является еще одним важным электрическим свойством. КСВ — это мера того, насколько хорошо кабель согласован с нагрузкой (тестируемым устройством). Это отношение максимального напряжения к минимальному напряжению на кабеле. КСВ 1:1 означает, что кабель идеально согласован с нагрузкой и отражения сигнала отсутствуют. В действительности почти невозможно добиться идеального КСВ 1:1, но более низкий КСВ всегда лучше.

Высокий КСВ может привести к таким проблемам, как снижение передачи мощности, неточные измерения и даже повреждение оборудования. Например, если КСВ слишком высок, отраженный сигнал может привести к перегреву или неисправности ВАЦ. Поэтому, выбирая кабели для тестирования ВАЦ, вам следует искать кабели с низким КСВ, особенно если вы работаете с сигналами высокой мощности.

Стабильность фазы также является критически важным свойством, особенно при проведении точных измерений. Стабильность фазы означает, насколько сильно изменяется фаза сигнала с течением времени, температурой и частотой. В некоторых приложениях, таких как измерения антенн или тестирование микроволновых цепей, даже небольшое изменение фазы может привести к значительным ошибкам измерения.

Например, если вы тестируете антенну, фаза сигнала может повлиять на диаграмму направленности антенны. Если фаза сигнала от тестового кабеля ВАЦ изменится, может возникнуть впечатление, что диаграмма направленности антенны отличается от той, которая есть на самом деле. Таким образом, для такого типа приложений вам нужны тестовые кабели VNA с высокой фазовой стабильностью.

Теперь давайте поговорим о том, как на эти электрические свойства может повлиять конструкция кабеля. Внутренний проводник испытательного кабеля VNA обычно изготавливается из меди или медного сплава. Медь является хорошим проводником электричества, что помогает снизить затухание. Внешний проводник, также известный как экран, используется для защиты внутреннего проводника от внешних электромагнитных помех. Хороший экран также может помочь снизить КСВ, предотвращая утечку сигнала.

Диэлектрический материал между внутренним и внешним проводниками также играет роль в электрических свойствах кабеля. Различные диэлектрические материалы имеют разные диэлектрические постоянные, которые могут влиять на характеристический импеданс, затухание и фазовую стабильность кабеля. Например, кабели с материалом с низкой диэлектрической постоянной, например ПТФЭ (политетрафторэтилен), обычно имеют более низкое затухание и лучшую фазовую стабильность, чем кабели с материалом с высокой диэлектрической постоянной.

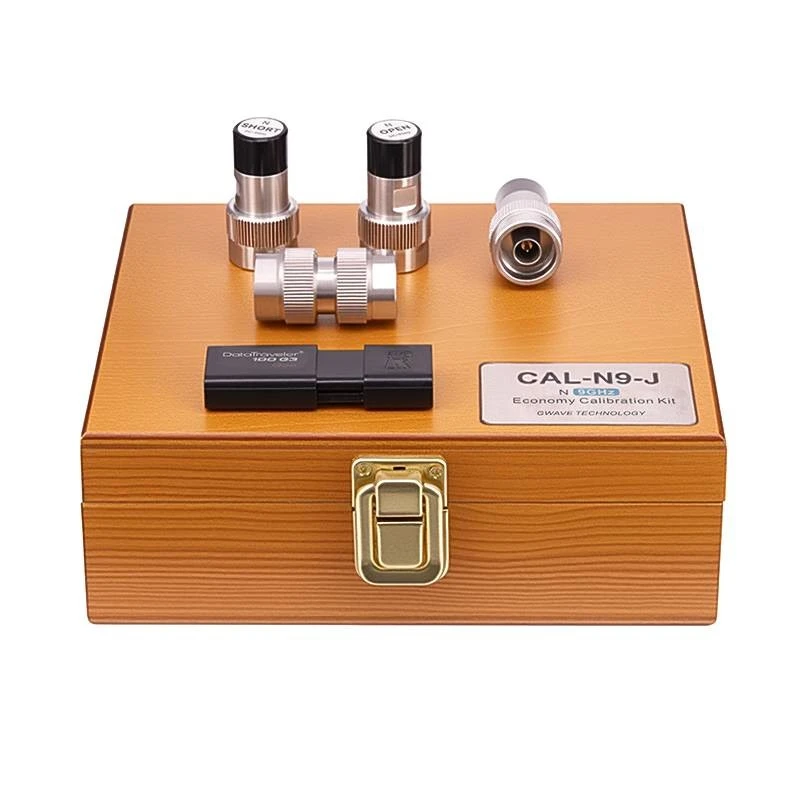

Когда дело доходит до поддержания электрических свойств тестовых кабелей VNA, калибровка имеет важное значение. Калибровка помогает гарантировать точность измерений, выполненных с помощью кабелей. Вы можете использоватьКалибровочные комплектыдля калибровки вашего VNA и кабелей. Эти комплекты обычно содержат набор известных стандартов, таких как цепи размыкания, короткого замыкания и нагрузки. Измеряя эти стандарты с помощью ВАЦ и кабелей, вы можете исправить любые ошибки, вызванные электрическими свойствами кабелей.

В заключение отметим, что электрические свойства испытательных кабелей ВАЦ, такие как характеристический импеданс, затухание, КСВН, стабильность фазы, имеют решающее значение для точных испытаний и измерений. Как поставщик, я понимаю важность этих свойств и обязуюсь предоставлять высококачественные тестовые кабели VNA, отвечающие вашим потребностям. Независимо от того, работаете ли вы над небольшим проектом или крупномасштабным промышленным приложением, наличие подходящих тестовых кабелей VNA может существенно повысить точность и надежность ваших измерений.

Если вы заинтересованы в приобретении тестовых кабелей VNA или у вас есть вопросы об их электрических свойствах, свяжитесь с нами. Мы здесь, чтобы помочь вам найти лучшие кабели для ваших конкретных требований. Давайте работать вместе, чтобы обеспечить максимальную точность и эффективность ваших процессов испытаний и измерений!

Ссылки:

• «Проектирование радиочастотных и микроволновых схем для беспроводных приложений», Крис Боуик.
• «Теория антенн: анализ и проектирование», Константин А. Баланис.
