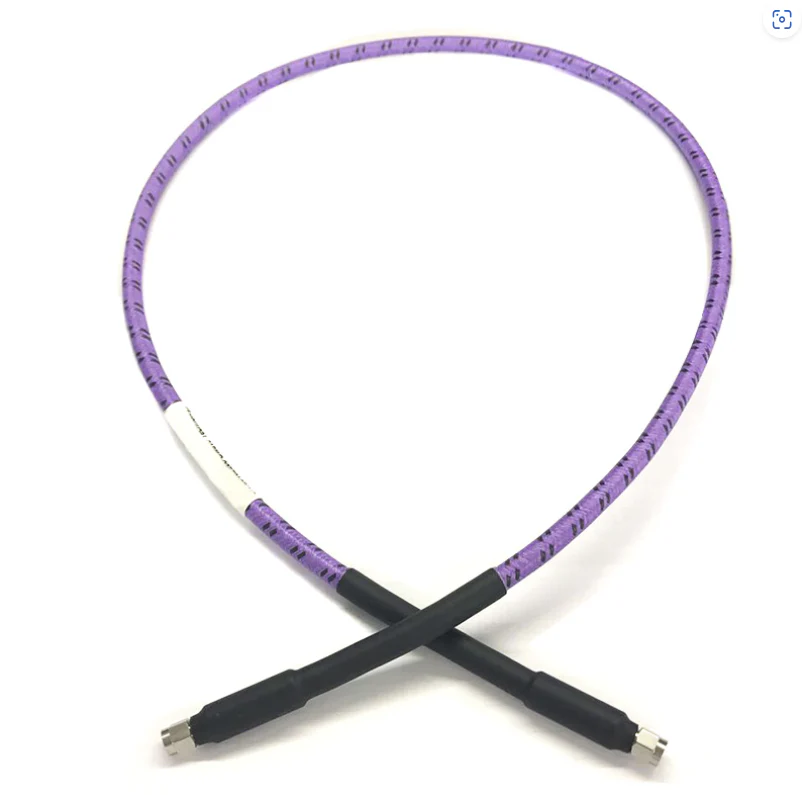

Как выбрать радиочастотный кабельный узел



Выбор правой сборки RF кабель имеет решающее значение для обеспечения надежной передачи сигнала в таких полях, как телекоммуникации, радар, тестирование и измерение, аэрокосмические и промышленные системы . Процесс выбора требует балансировки электрических характеристик, механических характеристик, сопротивления окружающей среде, а конкретные требования к применению . Здесь является пошаговым направлением, который вызывает поддержку: в справочнике, которая станет в качестве в справочнике, в том, что он станет под справедливостью, которая станет под справкой, которая станет новой помощи: в поддержку.



1. уточнить требования приложения и сценарии

Тест и измерение: Частые изгибы, повторяющиеся соединения и высокие требования (e . g ., лабораторное оборудование, осциллушки) .

Фиксированная установка: Долгосрочная стабильность и низкие потребности в обслуживании .

Суровая среда: Воздействие экстремальных температур, влажности, вибрации или химикатов (e . g ., открытые башни, аэрокосмическая, промышленная машина) .

Системы высокой мобильности: Гибкость и долговечность в движущихся состояниях (e . g ., дроны, роботы, портативные устройства) .



2. Оценить параметры электрической производительности клавиши

a . диапазон частот

РЧ -кабели имеют максимальную рабочую частоту, за исключением того, что потеря сигнала (ослабление) резко увеличивается . Убедитесь, что номинальная частота кабеля покрывает диапазон работы вашей системы:

Низкая частота (меньше или равна 6 ГГц): RG 58, RG316 (общий в потребительской электронике) .

Средняя частота (6–26 ГГц): .086, .141 Полугибные и полужеские кабели .

Высокочастотная (26–40 ГГц): ультра-низкая амплитуда потерь и фазовые коаксиальные кабели (e . g ., для спутниковых сообщений, радар) .

Ультра-высокая частота (40–110 ГГц): амплитуда ультра-низких потерь и фазовые стабильные коаксиальные кабели (системы миллиметровых волн) .

b . Затухание (потеря сигнала)

Затухание (DB/FT) измеряет потерю сигнала на расстоянии и увеличивается с частотой . для передачи на расстояние, приоритет кабелям с низким содержанием привыкания .

C . Сопоставление импеданса

Несоответствие импеданса вызывает отражение сигнала, снижение эффективности и создание интерференции . соответствует импедансу кабеля с вашей системой:

Большинство RF Systems (e . g ., военные, телекоммуникации, тестовое оборудование): 50 Ом .

Видео / кабельные телевизионные системы: 75 Ом .

Избегайте смешивания импедансов (e . g ., кабель 50 Ом с разъемами 75 Ом) .

d . емкость обработки питания

Кабель должен противостоять мощности системы (средняя и пиковая мощность), чтобы избежать перегрева или разбивки . Ключевые факторы:

Средняя мощность: непрерывная мощность (e . g ., 100W на базовых станциях) .

Пиковая мощность: короткая импульсная мощность (e . g ., уровень Киловатта в радаре) .

Универсание в высокотемпературных средах (e . g ., снижение на 20% при 60 градусах) .

E . стабильность фазы

В чувствительных к фазе системам, таких как системы с дифференциальными сигналами, минимизировать фазовый дрейф, вызванный изменением температуры или изгибом . Выберите кабели со стабильной амплитудой и фазовыми характеристиками .



3. Оценить механические характеристики

a . Гибкость

Высокая гибкость: используйте гибкие кабели для сценариев, требующих частого изгиба (e . g ., тестовых лидеров) .

Низкая гибкость: для фиксированных установок, нуждающихся в стабильности, используйте полужесткий (сплошной медной внешний проводник) или полу-гибкие кабели .

b . долговечность

Радиус изгиба: убедитесь, что кабель может противостоять минимальному радиусу изгиба без ухудшения производительности .

Сопротивление износа: используйте кабели с надежными оболочками (e . g ., нейлоновые плетчики из нержавеющей стали) в суровых промышленных средах .



4. рассмотрим сопротивление окружающей среде

Кабель должен функционировать должным образом в условиях работы:

Диапазон температуры: промышленный класс (-40 степень до 125 градусов), аэрокосмическая класс (-55 степень до 165 градусов), или экстремальные среды . высокотемпературные суперпроводники (e . g ., Ptfe Insulation Can с {{8 {., Ptfe Inoculation может с -65}}-65}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}. ) .

Сопротивление влажности / IP Рейтинг: на открытом воздухе требуется водонепроницаемые кабели / разъемы (e . g ., IP67 / IP68 N-тип разъемов с уплотнительными кольцами) .

Химическая сопротивление / устойчивость к УФ: для сценариев, подвергшихся воздействию масла, топлива или солнечного света (e . g ., этилен-тетрафлюроэтилен-сополимерные оболочки для химического сопротивления; УФ-стабилизированный PVC для наружного использования) .;

Вибрация / ударная сопротивление: военные / аэрокосмические приложения требуют кабелей с надежным экранированием и снятием деформации (e . g ., встреча mil-dtl -17 стандартов) .}}}}}}}}}}}}}}}}



5. выберите совместимые разъемы

Разъемы должны соответствовать интерфейсу кабеля и оборудования, с низким потерей вставки и надежным соединением:

Общие типы: SMA (до 18 ГГц), N-тип (до 18 ГГц, высокая мощность), TNC (устойчивый

Особенности: Выберите разъемы обжима, припоя или сжатия на основе потребностей установки . в суровых условиях выберите разъемы из нержавеющей стали над латунными .

Пол и полярность: убедитесь, что мужские / женские концы соответствуют оборудованию (e . g ., SMA-мужчина до N-типа женский) .



6. Стоимость и надежность баланса

Кабели высокой производительности (e . g ., серебряные проводники, пена PTFE / PTFE низкой плотности), более дороги, но имеют более низкую потерю и более длительный срок службы (подходящие для критических систем) .

Экономические опции (e . g ., сталь, одетая в серебряный коппер, оловянная медная оплетка, оболочки из PVC) подходят для низкочастотных, некритических использования (e . g ., потребитель электроники) .} .} .} .}} .

Для критических приложений безопасности (e . g ., медицинского оборудования, авиации), распределить надежность по сравнению с затратами .



Сводка ключевых шагов

Уточнить сценарий приложения (фиксированный / мобильный, внутренний / наружный, частотный диапазон) .

Сопоставление электрических спецификаций (импеданс, мощность, ослабление) .

Выберите соответствующие механические свойства (гибкость, размер, долговечность) .

Обеспечить сопротивление окружающей среде (температура, влажность, химические вещества) .

Выберите совместимые разъемы .

Производительность баланса, стоимость и надежность .



Следуя этим шагам, вы можете выбрать сборку радиочастотного кабеля, которая оптимизирует целостность сигнала и долговечность для ваших конкретных потребностей .
