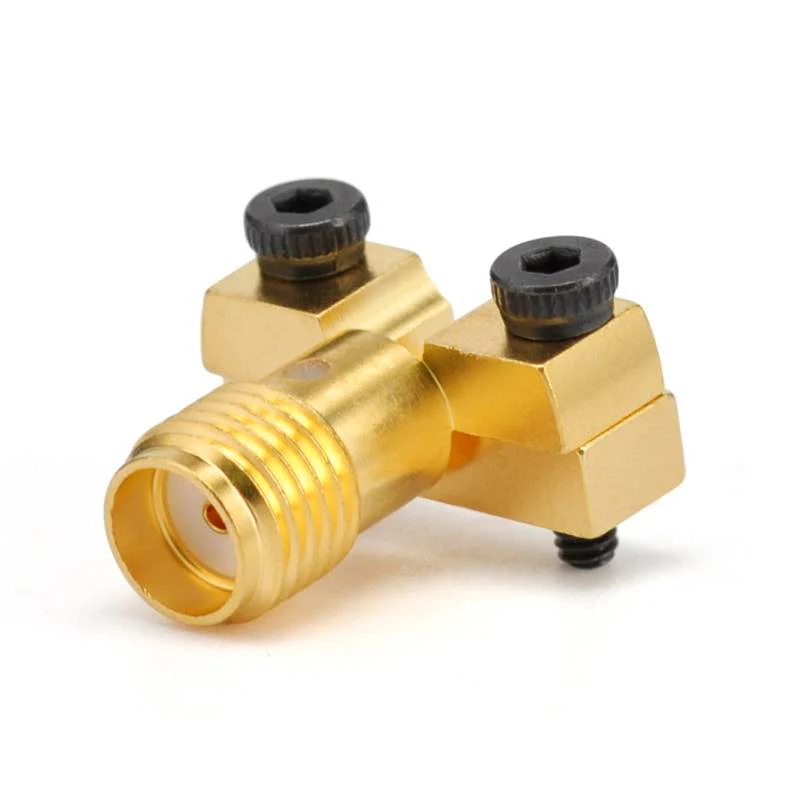

Разъем SMA является широко используемым RF-коаксиальным разъемом, известным благодаря его высокой производительности и универсальности .. сигналы .
1. Основные функции разъемов SMA
Размер: разъемы SMA имеют компактную структуру с диаметром внешнего проводника 0 . 141 дюйма, что делает их подходящими для приложений с ограниченным пространством.
Диапазон частот: они обычно работают до 18 ГГц, хотя некоторые высокопроизводительные версии могут достигать 26 . 5 ГГц или даже выше.
Импеданс: большинство разъемов SMA составляют 50 Ом, что является стандартной конфигурацией для радиочастотных и микроволновых систем .
Механизм связи: принимает резьбовую конструкцию связи с 1/4 дюйма, 36 резьбов на дюйм UNC, обеспечивая твердое и стабильное соединение с сильным сопротивлением вибрации .
Материалы SMA и процессы обработки поверхности
Оболочка обычно изготовлена из латуни и нержавеющей стали и может быть высечена (например, никель, золото), чтобы повысить коррозионную стойкость и проводимость .
Центральный проводник может быть медной, латунной или бериллийной медной, с золотой поверхностью для достижения оптимальной передачи сигнала .
Коэффициент постоянной волны напряжения (VSWR): высококачественные разъемы SMA имеют низкий VSWR (обычно ниже 1 . 2: 1 ниже 12 ГГц), что означает эффективное передачу сигнала с минимальным отражением.
2. типы разъемов SMA
Разъемы SMA бывают различных конфигураций в соответствии с различными приложениями:
Согласно типам портов, их можно разделить на: Стандартный порт SMA, Quick-Connect SMA и обратную полярность SMA .
Согласно структурным стилям, их можно разделить на прямые и прямоугольные типы . Прямые разъемы используются для последовательных подключений, в то время как типы прямоугольника подходят для плотных пространств .,90- Конструкция изгиба степени может сохранить пространство или уменьшить кабельное напряжение.}} конструкция изгиба графика может сохранить пространство или уменьшить кабельное напряжение.}}}}}}}}}}}).
Согласно методам установки, их можно разделить на регулярные и панель-типы . разъемы панели-mount предназначены для установки на панелях или вмешательствах, с различными типами, такими как 2- Фланцы отверстий, 4- отверстия и круглые фланцы.}}}}}}}}}}.
3. общее использование SMA
В области телекоммуникаций разъемы SMA широко используются на базовых станциях мобильных телефонов, спутниковых систем и беспроводной связи .
В тестовом оборудовании они используются в тестирующих устройствах, таких как осциллографы, сетевые анализаторы и генераторы сигналов .
В антенных системах разъемы SMA часто используются для подключения антенн в беспроводных системах .
В радиочастотах они встречаются во многих радиочастотных устройствах, таких как усилители, фильтры и смесители .
Примечания
4. емкость обработки питания:
Хотя разъемы SMA подходят для систем RF с низкой мощностью и средней мощностью, они могут не подходить для мощных приложений . для сценариев более высокой мощности, другие разъемы, такие как N-тип или 7/16- Тип, могут быть более подходящими .
Механическая долговечность: по сравнению с некоторыми более крупными разъемами, разъемы SMA относительно хрупкие, особенно с точки зрения выравнивания выводов и выдержания механического напряжения . Следовательно, следует принять дополнительную помощь во время обработки и установки .
Совместимость: при выборе разъемов SMA убедитесь, что соединители мужского и женского пола соответствуют размеру потока и импедансу, чтобы обеспечить хорошее соединение ., они также могут быть взаимосвязаны с 2 . 92 мм и 3,5 мм портов.
