Типы, почему RF аттенюаторы имеют мужской вход и женский выход?

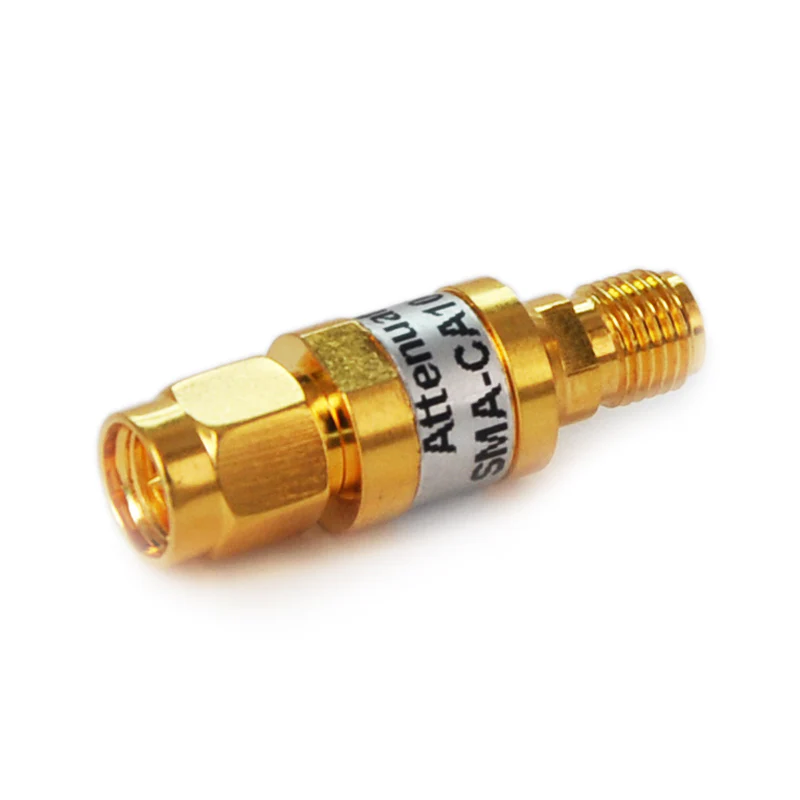

Основная функция аттенюатора радиочастотной (РЧ) состоит в том, чтобы уменьшить мощность сигнала, и обычно она напрямую подключается к источникам сигналов, таким как РЧ -генераторы и усилители мощности. RF Attenuators обычно принимают конструкцию с мужским разъемом для ввода и женского разъема для вывода, который связан с такими факторами, как стабильность соединения, совместимость, стандартизация отрасли и предотвращение повреждений. Детали следующие:

1. Стабильность соединения
Мужские разъемы обычно имеют структуру PIN -штифта, в то время как женские разъемы имеют структуру разъема -типа. Этот метод подключения мужчин - женский соединение может обеспечить относительно стабильный эффект соединения. PIN -код мужского разъема может быть хорошо встроен в разъем женского разъема, и из -за внешних сил нелегко ослабить, что обеспечивает стабильность передачи сигнала RF и уменьшение ослабления сигнала и помехи, вызванные плохим контактом.

2. Спектакль и стандартизация отраслевого оборудования
В радиочастотном поле источники сигнала обычно оснащены женскими разъемами (такими как РЧ -инструменты и усилители). Если у аттенюатора есть мужской вход, он может быть непосредственно вставлен в источник сигнала без дополнительных адаптеров, тем самым минимизируя потерю соединения в наибольшей степени.
РФ -кабели обычно имеют мужской разъем на одном конце и женский разъем на другом конце. Как промежуточное устройство, аттенюатор должен соответствовать этим стандартам.
Следовательно, аттенюатор с мужским входом может быть непосредственно подключен к женскому выходному концу источника сигнала, и его женский выходной конец может легко подключаться к другим радиочастотным устройствам.

3. Определение радиочастотного оборудования
Распространенным использованием RF -аттенюаторов является защита чувствительного приемного оборудования от силовых сигналов. Кроме того, для некоторых аттенуторов с высокой точностью защита выходного разъема может лучше обеспечить стабильность выходного сигнала и точность ослабления.

Сокращение дополнительных разъемов и повышение целостности сигнала
Если аттенюатор разработан с женскими разъемами как для ввода, так и для вывода, пользователям необходимо использовать дополнительный мужской адаптер для подключения к источнику сигнала:

4. Дополнительные адаптеры введут потерю вставки.

Слишком много точек подключения может увеличить отражение сигнала и отношение стоящей волны напряжения (VSWR).

Свободные соединения могут повлиять на точность измерения. Тем не менее, аттенюатор с мужским входом и женским выходом может быть напрямую подключен, что снижает необходимость в дополнительных адаптерах и повышает надежность системы.

5. Поля приложения

Антенны соответствующие сети

Беспроводные системы связи для управления мощностью

Радиолокационные и микроволновые системы

РЧ -тестирование

В этих приложениях радиочастотные устройства обычно следуют стандартизированным спецификациям женского разъема, и РЧ -кабели обычно имеют мужской разъем на одном конце и женский разъем на другом конце. Конструкция аттенюатора с мужским входом и женским выводом делает его более адаптируемым и совместимым.
