Силовые перегородки и сплиттеры
Оставить сообщение
Разделители питания и расщепления мощности связаны с функцией и применением и часто используются взаимозаменяемо . строго говоря, однако существуют тонкие различия, в основном с точки зренияЦели проектирования, функциональный фокус и сценарии применения. конкретные различия следующие:
1. основные функции и цели дизайна
Делитель власти
Его ядро лежит в"Двунаправленность". он может не только разделить одну входную мощность на несколько выходов (режим распределения), но и объединить несколько входных мощностей в один вывод (режим объединения), поэтому он также называется «дифровой питания» .
Дизайн подчеркиваетсоответствие порта, низкие потери и высокая изоляцияЧтобы обеспечить эффективную работу как во время прямого распределения, так и обратного объединения, уменьшение отражения сигнала и помех между портами .

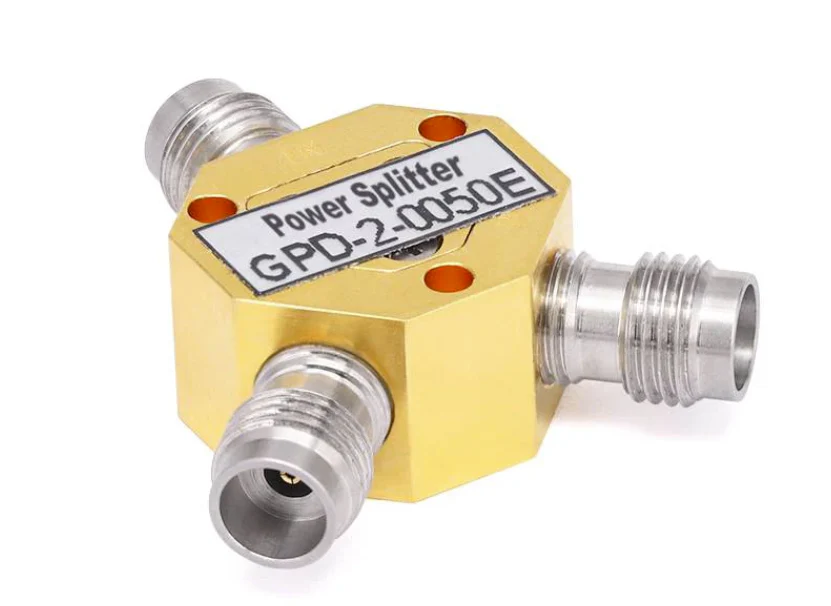

Силовая сплиттер
Его ядро"Университета", фокусируется только на разделении одной входной мощности на несколько выходов без учета функции обратного объединения .
Дизайн уделяет больше вниманияПростые коэффициенты распределения мощности, с более низкими требованиями для обратной изоляции и сопоставления, и структура может быть проще (например, использование только сети резисторов или простой линии передачи) .
2. Различия в технических индикаторах
| Индикатор | Делитель власти | Силовая сплиттер |
|---|---|---|
| Изоляция | Высокий (обычно ＞ 20 дБ), чтобы избежать помех между портами | Низкий (не может быть строго требуется) |
| Двунаправленность | Поддерживает двунаправленную работу (распределение/объединение) | Только поддерживает однонаправленное распределение |
| Коэффициент стоячей волны напряжения (VSWR) | Низкий (обычно ＜ 1,2), чтобы обеспечить хорошее двунаправленное соответствие | Выше (требуется только базовое сопоставление входного порта) |
| Вставка потеря | Низкий (в основном потеря распределения, такие как 3DB для двустороннего расщепления) | Может быть выше (включая дополнительные убытки, такие как убытка деления напряжения резистора) |
3. типичные структуры и сценарии приложений
Делитель власти
Типичные структуры: дивидеры питания Уилкинсона, мосты разветвленных линий и т. Д.
Сценарии применения: системы, требующие двунаправленной работы, такие как модули передачи/приема радара (необходимые как для распределения передачи сигналов, так и комбинирования приемных сигналов), массивов антенн (распределение сигналов и комбинирование), радиочастотные комбинации мощности и т. Д..
Силовая сплиттер
Типичные структуры: сети резисторов, простые линии передачи T-типа и т. Д. ., с более простой структурой .
Сценарии применения: сценарии, требующие только однонаправленного распределения, таких как распределение сигналов кабельного телевидения по нескольким пользовательским терминалам, многоканальный параллельный выход источников сигналов в радиочастотном тестировании, шунтирование сигналов устройств с низкой мощью и т. Д. .}}}
