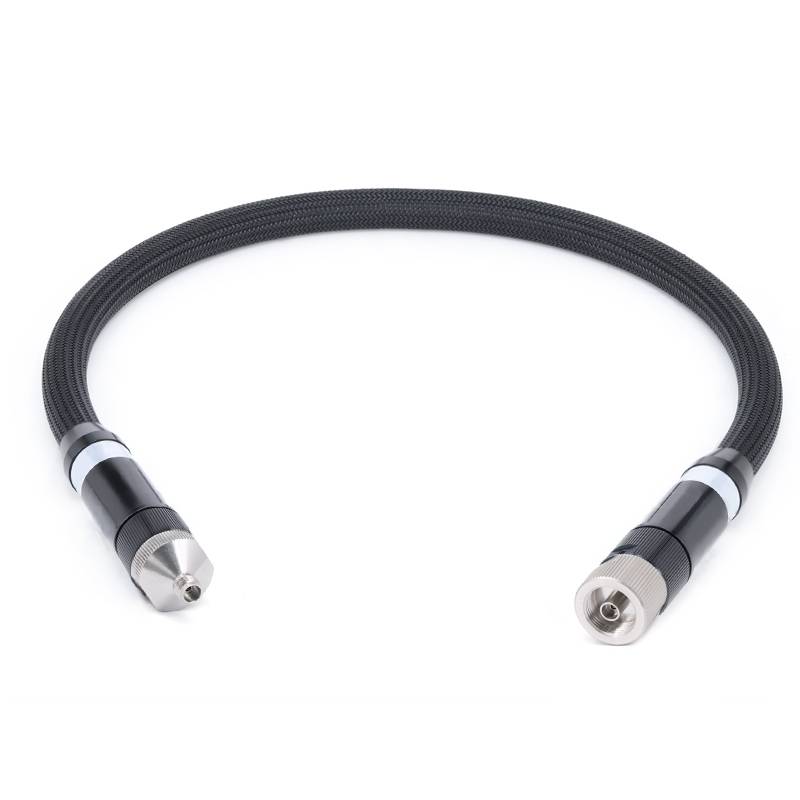

Почему тестовые кабели векторной сети (VNA) часто дороги



Высокая стоимость тестовых кабелей векторного анализатора сети (VNA) связана с их строгими требованиями к производительности, специализированным материалам, процессам точного производства и строгого контроля качества, среди других факторов. Вот подробный анализ ключевых факторов, способствующих их высокой стоимости:

1. Чрезвычайно высокие требования к индексу производительности

Тестовые кабели VNA работают в высокочастотных диапазонах (обычно от МГц до сотен ГГц) и должны поддерживать чрезвычайно высокую целостность сигнала для обеспечения точного измерения параметров, таких как S-параметры, потери ввода, потери возврата и фазовую стабильность .

Ключевые требования к производительности включают:

Низкая потеря вставки: В высокочастотных полосах (e . g .,> 18 ГГц), даже незначительные резистительные или диэлектрические потери могут мешать результатам измерения . Кабели необходимы для использования проводников с низким уровнем устойчивости и низкоутобления, чтобы минимизировать потери.

Высокая потери возврата (сопоставление импеданса): Измерения VNA чрезвычайно чувствительны к отражению сигналов . кабели должны поддерживать точный характерный импеданс (обычно 50 Ом) с минимальным изменением по всей длине и диапазоне частот . Любое несоответствие импеданса будет вводить ошибки, так что измерные точки проводников и диэлектрики должны достигать уровня микрометра (типично {4). дюймы).

Фазовая стабильность: Фазовые сдвиги, вызванные движением кабеля (например, сгибание) или изменения температуры, должны быть незначительными . для этого требуются специальные конструкции (например, внутренние проводники на спиральности) для стабилизации фазы, тем самым увеличивая сложность .

Электромагнитное помехи (EMI)/радиочастотные помехи (RFI): Чтобы предотвратить внешние помехи и утечка сигнала, в кабелях используется многослойное экранирование (например, медная оплетка + алюминиевая фольга + проводящий полимер), что увеличивает затраты на материал и труд .



2. Специализированные материалы

Материалы, используемые в кабелях VNA, тщательно отобраны для удовлетворения высокочастотных требований к производительности и стабильности:

Проводники: Способность без содержания содержания без содержания кислорода или медная медь/медная, покрытая золотом, используется для снижения потерь эффекта кожи на высоких частотах . Золото (дорого, но устойчивое к коррозии) часто используется для разъемов и внутренних проводников .})

Диэлектрики: Низкий потери, требуются очень стабильные диэлектрики, такие как расширенный PTFE, . Эти материалы имеют низкую и стабильную диэлектрическую постоянную (εr), которая может поддерживать стабильность импеданса с изменениями температуры и частоты, но они дорогие и сложные для обработки .}}}}}}}

Обшивка: Прочные, но гибкие материалы (такие как фторполимеры, полиуретан или нейлоновые косы) используются для противодействия механическому напряжению (изгиб, истирание) и экстремальные температуры (-55 степень до+150 степень) {{2} Эти материалы гораздо более дорогие, чем обычные PVC .}}}}



3. точность производства и проектирования процессов

Конструкция и производство кабелей VNA требует точности на уровне микрометра:

Размерные допуски: Геометрия внутренних проводников, диэлектриков и внешних экранов должны быть равномерными, чтобы избежать изменений импеданса . Например, концентричность внутренних и внешних проводников (для предотвращения отражений, вызванных эксцентриситетом), необходимо контролировать в диапазоне микрометра.}}}}}}}}.

Сложные структуры: Многие высокочастотные кабели принимают усовершенствованные конструкции, такие как 塑形 структуры для стабильности фазы и PTFE низкой плотности, чтобы уменьшить вес и потери .

Высокорешенная сборка: Критические компоненты сверхвысокочастотных кабелей (таких как разъемы) могут потребовать ручной сборки и отладки для соответствия спецификациям, что увеличивает затраты на рабочую силу .



4. Высокопроизводительные разъемы

Разъемы являются важной частью кабелей VNA, и плохо выполняющие разъемы могут быть основным источником ошибок измерения . Они требуют:

Точная обработка: Разъемы (такие как SMA, 3 . 5 мм, 2,4 мм, 1,85 мм) обрабатываются из медной или бериллийной медной (которая обладает пружинными свойствами) с допусками, контролируемыми в пределах ± 0,0001 дюйма.

Перекрытие: Золотое или родиевое покрытие (толщиной 5–50 микроинч) обеспечивает низкую сопротивление контакта, коррозионное сопротивление и повторяемые характеристики спаривания (критическое для калибровки) .

Тестирование и проверка: Каждый разъем должен быть протестирован на отношение постоянной волны напряжения (VSWR), потерю вставки и механическую долговечность (тысячи циклов вставки/извлечения), что увеличивает время производства .



5. Экологическая долговечность

Кабели VNA должны выдерживать жесткие условия в лабораторных, фабричных или полевых испытаниях:

Гибкость и надежность: Они должны противостоять повторному изгиб, скручиванию и истиранию без разложения в производительности . Это требует улучшенных внутренних конструкций поддержки и прочного обшивки .

Температура и сопротивление погоды: Материалы должны оставаться стабильными в широком температурном диапазоне, влажной среде и воздействии химических веществ (таких как масла и растворители) . Следовательно, дорогие инженерные пластмассы и эластомеры используются
