Различия между использованием контактного диода для управления напряжением и с использованием D-Sub 9- интерфейса PIN-кондиционера для управления механическим переключателем RF

Различия между использованием контактного диода для управления напряжением и использования D-Sub 9- интерфейса PIN-кондиционера для управления радиоядным переключателем РФ отражаются в нескольких аспектах, включая принципы работы, показатели производительности и практические приложения . Вот подробный анализ:



1. Принципы работы

Контроль диода:
Диод вывода - это полупроводниковое устройство со структурой контакта ., оно модулирует передачу радиочастотных сигналов, изменяя проводимость внутреннего (i) слоя через напряжение смещения постоянного тока .

Предвзятость вперед: Снижает сопротивление слоя I, позволяя радиочастотным сигналам проходить с минимальными потерями .

Обратный предвзятость: Расширить область истощения, блокируя RF -сигналы .
Этот электронный переключатель представляет собой твердотельное устройство, достигая скорости переключения от наносекундов к микросекундам в зависимости от уровней напряжения .

D-sub 9- pin + механический переключатель:
PIN-интерфейс D-SUB 9-} (например, DE -9}), обычно передает цифровые управляющие сигналы (e . g ., TTL Logic) для привода механического переключателя RF . Такой Схема ПЕРЕКЛЮЧАТЕЛЬНОСТЬ RF RF. В качестве реле или транзистора) для преобразования логических сигналов с низкой мощностью в механическое движение .



2. Индикаторы производительности

Скорость переключения
Диоды PIN имеют скорость переключения наносекунд на микросекунд, подходящие для высокочастотных применений, таких как 5G и радар;
Из -за физического движения механические переключатели работают со скоростью миллисекунд и не подходят для быстрого переключения сигналов .

Потеря и изоляция внедрения

Булавные диоды: Потеря вставки обычно составляет 0 . 5–2 дБ в государстве, в зависимости от частоты и смещения . Изоляция составляет 20–60 дБ при обратном смещении, но уменьшается на высоких частотах . Неищные диоды PIN-диоды могут генерировать гармоники, требующие ухода за дизайном.

D-sub 9- pin + механические переключатели: Потеря вставки чрезвычайно низкая (0 . 1–1 . 5 дБ) в широкой частотной полосе . Изоляция превосходна (60–100 дБ), которая имеет решающее значение для высокоэффективных или чувствительных приемников. Там нет гармонических искажений из -за чисто механической работы.



3. емкость обработки питания

Диоды PIN могут обрабатывать до киловатта мощности в импульсных приложениях (таких как радар) с правильным тепловым управлением, но их мощность непрерывной волны (CW) ограничена самопогревением .
Механические переключатели работают хорошо в сценариях с непрерывной волной с непрерывной волной (такие как вещательные передатчики) с номинальной мощностью до десятков киловатт .



4. надежность и продолжительность жизни

Булавные диоды:
У них нет движущихся частей, могут достичь более 10^9 операций и иметь сильное сопротивление вибрации .
Они подвержены тепловому напряжению, а их продолжительность жизни зависит от рабочего цикла и условий охлаждения .

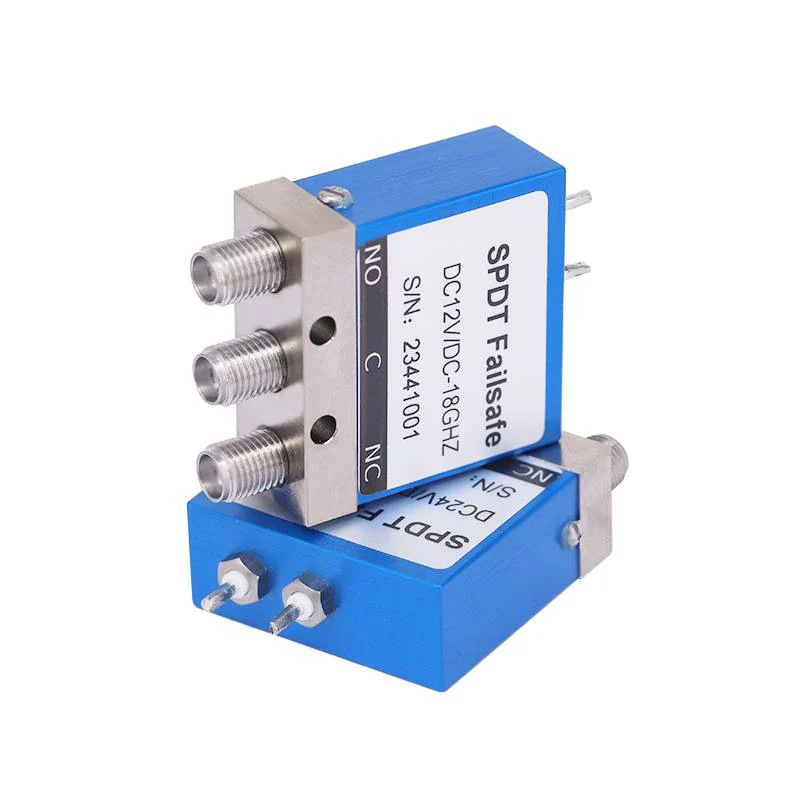

Механические переключатели:
Их продолжительность жизни ограничена (10^5–10^6 операций) из -за контактного износа .
Они чувствительны к физическим шокам и вибрациям, что снижает их надежность в суровых условиях .
