Фаза или задержка сопоставления тестового радиочастотного кабеля для дифференциального тестирования сингла

При дифференциальном тестировании сигналов требование для сопоставления фазы или задержки тестовых радиочастотных кабелей в первую очередь определяется характеристиками передачи дифференциальных сигналов и требованиями точности сценария тестирования . Это можно понять с следующих ключевых перспектив:

1. защита основной характеристики дифференциальных сигналов - фундамент для отмены помех

Основное преимущество дифференциальных сигналов заключается в их способности отменять интерференцию общего режима (например, электромагнитные помехи и шум) посредством «расчета разности» в приемнике, полагаясь на тот факт, что «сигналы на двух линиях имеют равную амплитуду и противоположную полярность {{1}», если существует несоответствие в фазе или задержке между двумя кабелями.Разница во времени или разница в фазахМежду двумя сигналами, прибывающими в приемник, нарушает синхронную связь «равной амплитуды и противоположной полярности .» в таких случаях, интерференция не может быть эффективно отменена и может даже усиливать, непосредственно подрывая противоположные возможности дифференциальных сигналов ., непосредственно подрывая противоположные возможности дифференциальных сигналов .}}}, непосредственно подрывав противоположность дифференциальных сигналов {2}

2. Избегание искажения сигнала для обеспечения точности тестирования

Передача дифференциальных сигналов зависит от «симметрии» двух линий:

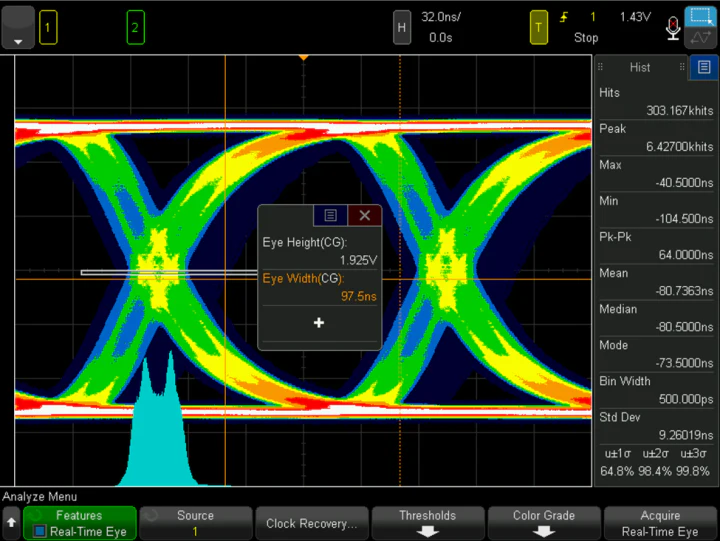

Несоответствие задержки приведет к тому, что два сигнала асинхронно достигнут приемника, что приведет к неупорядоченному перекрытию формы волны (e . g ., смещение между восходящими и падающими ребрами) и приводящее кискажение формы волны;

Несоответствие фазы (особенно в высокочастотных радиочастотных сценариях) приведет к тому, что фазовая связь сигналов отклоняется от разработанных ожиданий, нарушая логику времени сигналов .
Эти искажения будут напрямую повлиять на подлинность результатов теста, что приведет к ошибкам в отношении качества сигнала и производительности передачи .

3. предотвращение ошибок времени для адаптации к высокоскоростным сценариям сигнала

В высокоскоростной дифференциальной передаче сигналов (например, USB, PCIE, HDMI и т. Д. .), сигнальный период чрезвычайно короткий (наносекунд или даже пикосекундный уровень) . даже крошечная задержка или фазовое отклонение (e . g ., разница в задержке a . ., разница в задержке. «удерживать время» сигнала, вызываяошибки времени{{0}} это приведет к неправильному суждению логики данных (путаница между 0 и 1) на приемнике, увеличению частоты ошибок битов или даже привести к сбое связи системы . как «промежуточная связь» в передаче сигнала, соответствующие характеристики тестовых кабелей определяет, что введено в апетионетическое значение. производительность .

4. Поддержание целостности сигнала и уменьшение вторичных помех

Кабели с несоответствующей фазой или задержкой нарушат непрерывность импеданса линии передачи, вызываяотражение сигналаиперекрестные помехи:

Отражение приведет к сигнальной суперпозиции и колебаниям, что приведет к искажениям формы волны, таким как перехват и недостаток;

Crosstalk будет вызывать ненужную электромагнитную связь между двумя линиями сигнала, что еще больше мешает сигналам .
Соответствующие кабели, с другой стороны, могут минимизировать эти проблемы, обеспечивая «целостность» сигнала от передатчика до приемника и обеспечивая результаты теста более согласованными с фактическим состоянием системы .

Таким образом, сопоставление фазы или задержки является основной предпосылкой для обеспечения точности и надежности дифференциального тестирования сигналов ., особенно в высокочастотных и высокоскоростных сценариях, его влияние напрямую относится к достоверности тестовых выводов и точности оценки производительности системы .
