Структура платы печатных плат
Оставить сообщение

Структура платы печатной платы в основном включает в себя различные структуры слоев платы, такие как однослойные платы, двухслойные платы и многослойные платы . Ниже приведен подробный структурный анализ:
1. однослойная плата
Структурная композиция: на одной стороне есть медная фольга, и на другой стороне нет медной фольги ., обычно помещаются на стороне без медной фольги, а сторона с медной фольгой в основном используется для проводки и паяль .}
Сценарии приложения: подходящие для простых схем, таких как электронные часы, игрушки и т. Д.
2. Двойная плата
Материал субстрата: обычно используется FR -4, которая представляет собой смесь стеклянного волокна и эпоксидной смолы ., он имеет хорошую механическую прочность, изоляцию и теплостойкость, и может обеспечить стабильную опору для платы.
Проводящий слой: то есть медная фольга, которая распределяется по верхней и нижней сторонам субстрата . Различные схемы схемы образуются через процесс травления для тока передачи . Толщика медной фольги может быть выбран в соответствии с требованиями., например, 1 OU (oz) Медная фольга унции подходит для обычных цепей .
Изолирующий материал: PP (PREPREG) используется в качестве изоляционного материала в середине двухслойной платы . Это смесь полуфингированной смолы и стекловолокна, которая может твердо связывать два слоя вместе и убедиться, что между двумя слоями не существует коротких слоев.}}}}
Материал по защите поверхности: включая припоя маску и шелкостный слой . Маска припоя, как правило, зеленая, красная или черная чернила, которая используется для защиты медной фольги от окисления и ржавчины, а также предотвращение протекания припоя в нежелательные места во время пайки, причем только накладки подвергают медь; Шеоченовый слой обычно представляет собой белые чернила, используемые для печати текста или символов, таких как позиции компонентов и модели на плате печатной платы, облегчение сборки и технического обслуживания .
Сценарии применения: производственный процесс относительно проще, чем у многослойных плат .. Он подходит для средней комплексной схемы, таких как аудио оборудование, телевизоры и т. Д.
3. многослойная плата
Уровень сигнала: используется для размещения компонентов и проводки, он представляет собой основной слой, соединяющий различные компоненты, включая верхний слой (верхний слой), нижний слой (нижний слой), и многочисленные промежуточные слои проводки сигнала . Его конструкция провода напрямую влияет на производительность и надежность всего PCB..
Слой мощности и заземляющий слой: обычно расположенный в среднем слое, используемый для обеспечения стабильного источника питания и заземления для всей платы ., например, в четырехслойной плате средний слой 1 может служить «посвященным источником питания», такого как {{3} v? или служить слоем проводки для другой группы сигнальных строк .
Изолирующий слой: FR -4 или другие изоляционные материалы используются для разделения различных проводящих слоев, предотвращения коротких замыканий и обеспечения независимости и стабильности сигналов .

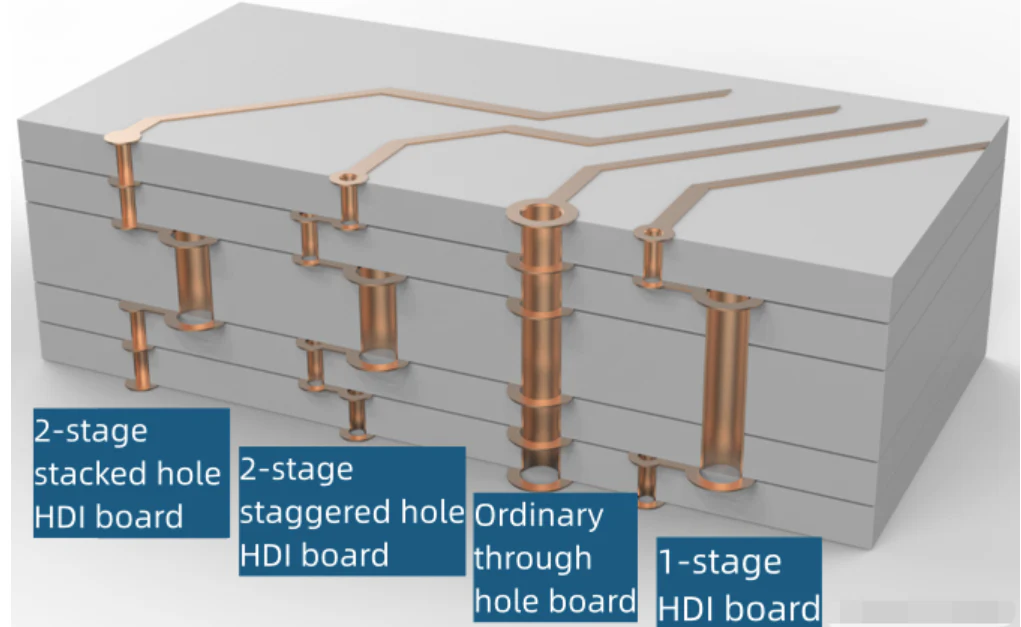

VIAS: в том числе через отверстия, слепые отверстия и похороненные отверстия . через отверстия, проходящие через всю плату и используются для подключения цепей разных слоев и установки традиционных компонентов; Слепые отверстия используются для подключения верхнего слоя и внутренних слоев, обычно для высокочастотной передачи сигнала, что может уменьшить длину пути и быстрее сделать передачу сигнала; Захороненные отверстия отвечают за электрические соединения между внутренними слоями . в платах высокой плотности, комбинация слепых отверстий и похороненных отверстий может вместить больше линий, избегая при этом слишком толстой платы .
Слоя обработки поверхности: аналогично плате с двойным слоем, он имеет припояную маску и шелкостный слой, которые играют роли защиты и идентификации .. Кроме того, некоторые высокопроизводительные многослойные платы также будут подвергаться поверхностному золоту и другие обработки для улучшения проводимости и коррозионной сопротивления .
Сценарии применения: подходящие для комплексных схем высокой плотности, высокоскоростных и высокочастотных комплексных схем, таких как материнские платы компьютеров, материнские платы мобильных телефонов и т. Д.
