Рабочий принцип роговой антенны

1. Базовая структура

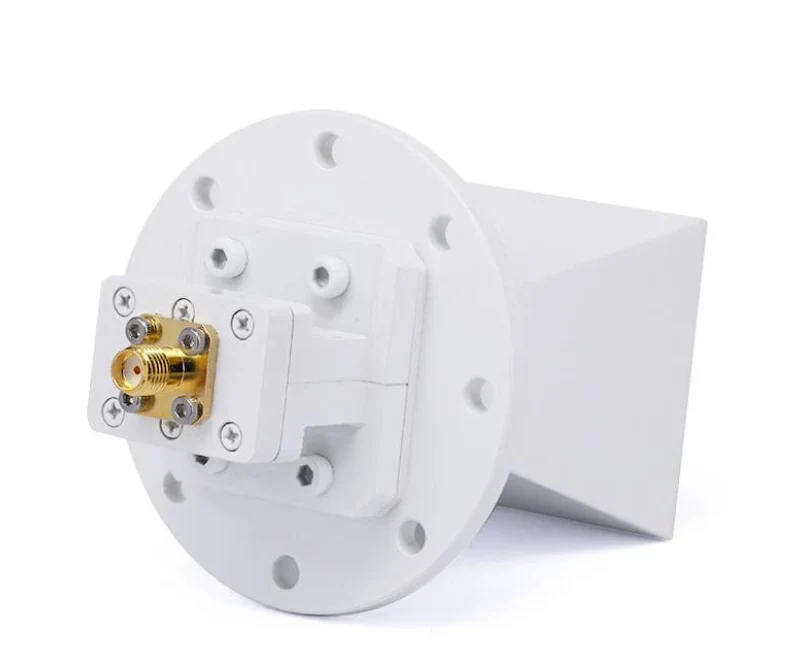

Антенна рога обычно состоит из проводящей структуры в форме рога, с широким концом, обращенным наружу и узким конец, соединенным с источником подачи . Форма рога может быть прямоугольной, круглой или других форм, в зависимости от требований к конструкции.

2. Рабочий принцип

Принцип работы антенны рога основан на распространении и излучении электромагнитных волн через волновода:

Корм Источник: Источник подачи антенны рога, как правило, представляет собой линию волновода или микроволновой передачи, которая поставляет сигнал электромагнитной волны на узкий конец (называемый «рог рог») рога .

Функция волновода: Узкий конец рога обычно связан с волноводом, который представляет собой проводящую трубку, которая эффективно направляет высокочастотные сигналы . волноводад передает электромагнитную волну в отверстие рога .

Радиационный процесс: Когда электромагнитная волна попадает в узкий конец рога, электрические и магнитные поля сигнала начинают расширять . форма рога постепенно преобразует входящую электромагнитную волну в излучающие волны, которые распространяются в пространстве.}

Радиационная картина: Радиационный рисунок антенны рога является относительно однородной, с хорошей направленностью . сигнал излучается от отверстия рога, обычно образуя конический луч .

3. Преимущества

Высокий выигрыш: Из -за его сильной направленности антенна рога может фокусировать сигналы, увеличивая усиление .

Широкая полоса пропускания: Антенна рога имеет широкую частотную характеристику, что делает ее подходящим для сигналов на нескольких частотных диапазонах .

Простая структура: Антенна рога имеет простую конструкцию, легко изготовить и может обрабатывать относительно высокие уровни мощности .

4. Приложения

Антенны рога широко используются в:

Микроволновая и радиочастотная связь

Радиолокационные системы

Спутниковая связь

Электронные инструменты измерения

Наблюдения за радиоастрономией

Таким образом, антенна рога работает путем преобразования электромагнитных волн из волновода в излучаемые волны в пространстве, обеспечивая высокое усиление и сильную направленность ., используется в различных приложениях передачи сигнала высокочастотного сигнала .}}
